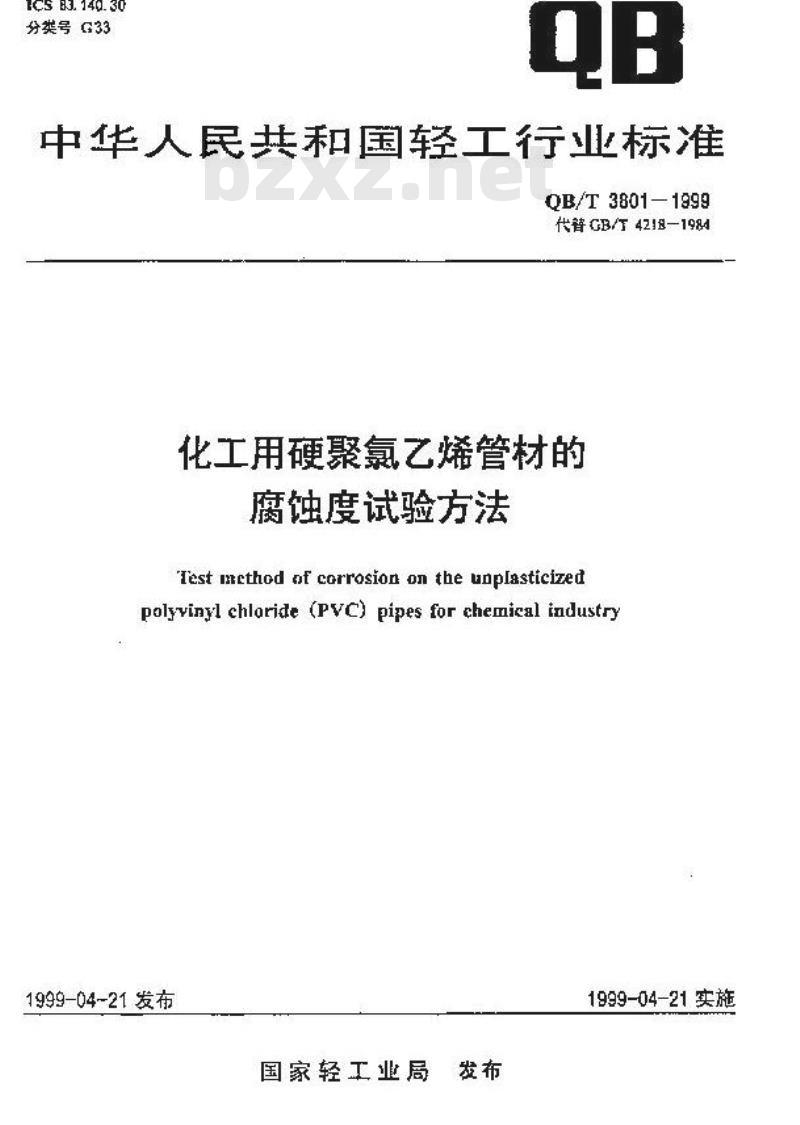

【轻工行业标准(QB)】 化工用硬聚氯乙烯管材的腐蚀度试验方法

ICS B3. 140. 30
分类号G33
中华人民共和国轻工行业标准
QB/T3801-1999
代替GB4218—1984
化工用硬聚氯乙烯管材的
腐蚀度试验方法
Test method af corrosion on the unplasticizedpolyvinyl chloride (PvC) pipes for chemical industry1999-04-21发布
国家轻工业局
1999-04-21实施

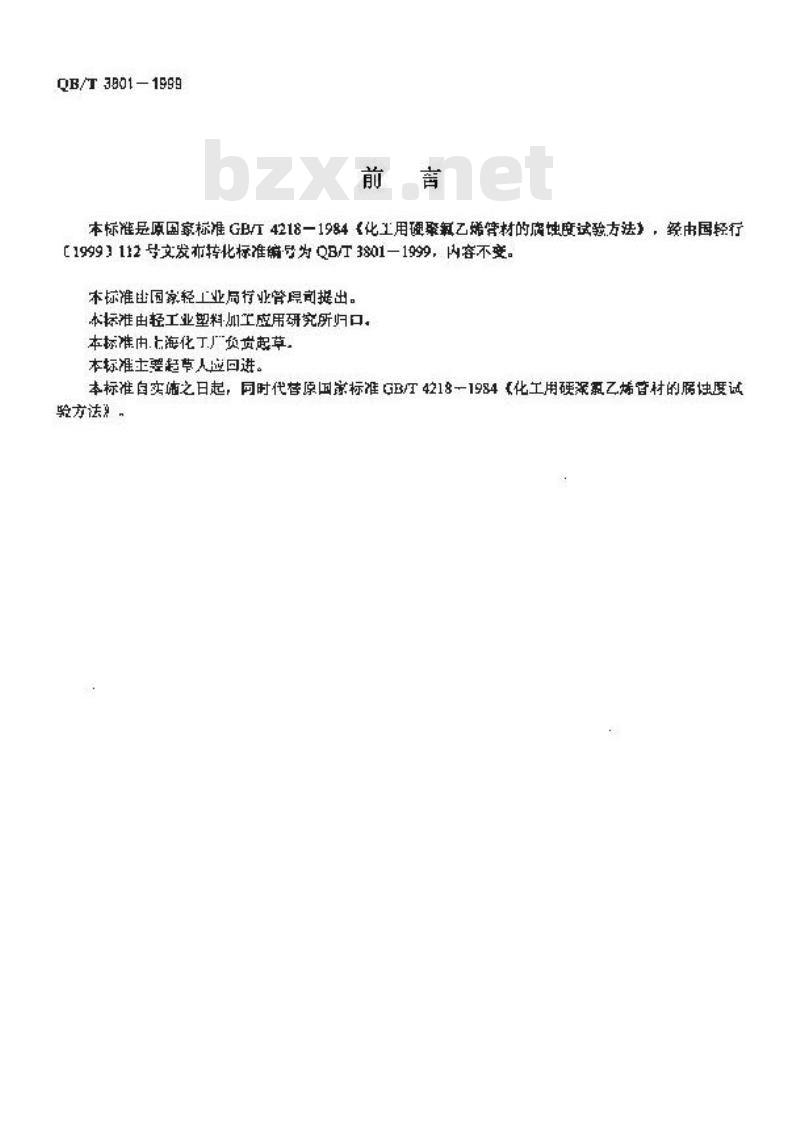

QB/T3801-1999
本标准是原国标准GBT4218一1984（化工用理聚氧乙烯管材的腐蚀度试验方法，经中国轻行［19的9】112号文发布转化标准编号为Q83801-1999，内容不变。本标准出国家轻工业局行业管限司提出。本标准由轻工业塑料加工应用研究所归口。本标准由.上海化丁厂负贡起草，本标准士翌超草人应回进。
本标准自实随之日起，同时代替原国象标准GB/T4218一1984（化工用硬凝氯乙烯管材的屑蚀度试验方法，

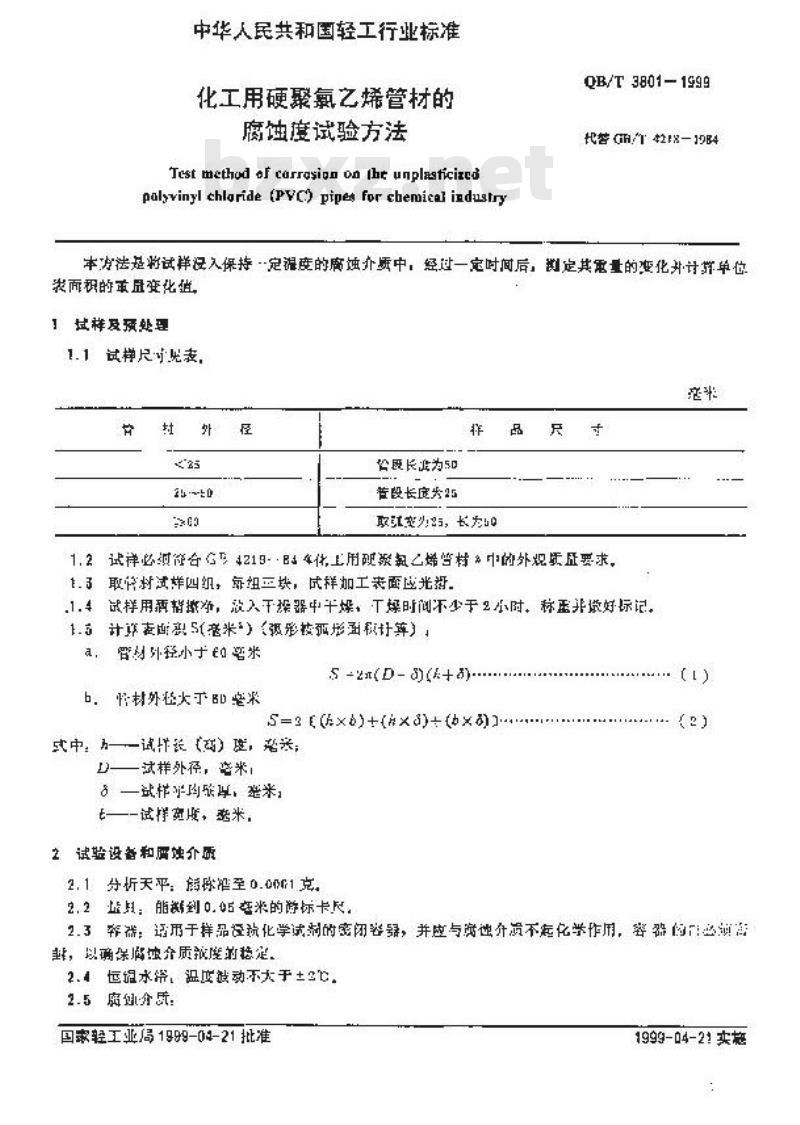

中华人民共和国轻工行业标准
化工用硬聚舞之烯管材的
腐蚀度试验方法
Test method of carrosion on the unplagficizedpalyvinyl chlaride (PVC) pipes for chemical industryQB/T 3801-1999
代营GH/T4218—1984
本法是将试样泛入保持定混度的腐蚀介质中，经过一定时间后，划定其需量的变化升计单位我面积的重变化道，
1试样及预处理
1.1试样尺表，
段长准为5D
告段长度考25
取，长
1.2试详必须台6及4219-.B44化上用硬系乙烯村中的外观证要求，1.3取封试样四组，每组三块，成样加工表面应光斑1.4战样用再帮排牵，放入干探器中十垛，工燥时刷不少于2小时，称再并谈好标记，1.5计诈识老米）（弧形技孤形画板）a：管材外轻小en普米
S-(D-)().
，此材外大于些来
S=3 E(x)+(#×8)+(X0))
实中：为一一试样长（商）座，来；L一—试样外径，些米
8一武样乎均您，米wwW.bzxz.Net
t—-试样宽质，整米，
2试验设备和屑蚀介质
2.1分析天平，能你酒至0.0061克，2.2蓝且，能到0.05变米的游标卡尺，)
2.3弃然：话用于样品径预化学试制的密闭容量，并应与宽世介质不起化学作用，容登的必测者，以确保质坡介质报度前稳定。2.水，温度被动不大于2
2.5麻划分所：
国家轻工业局1999-04-21批准
1999-04-21实超

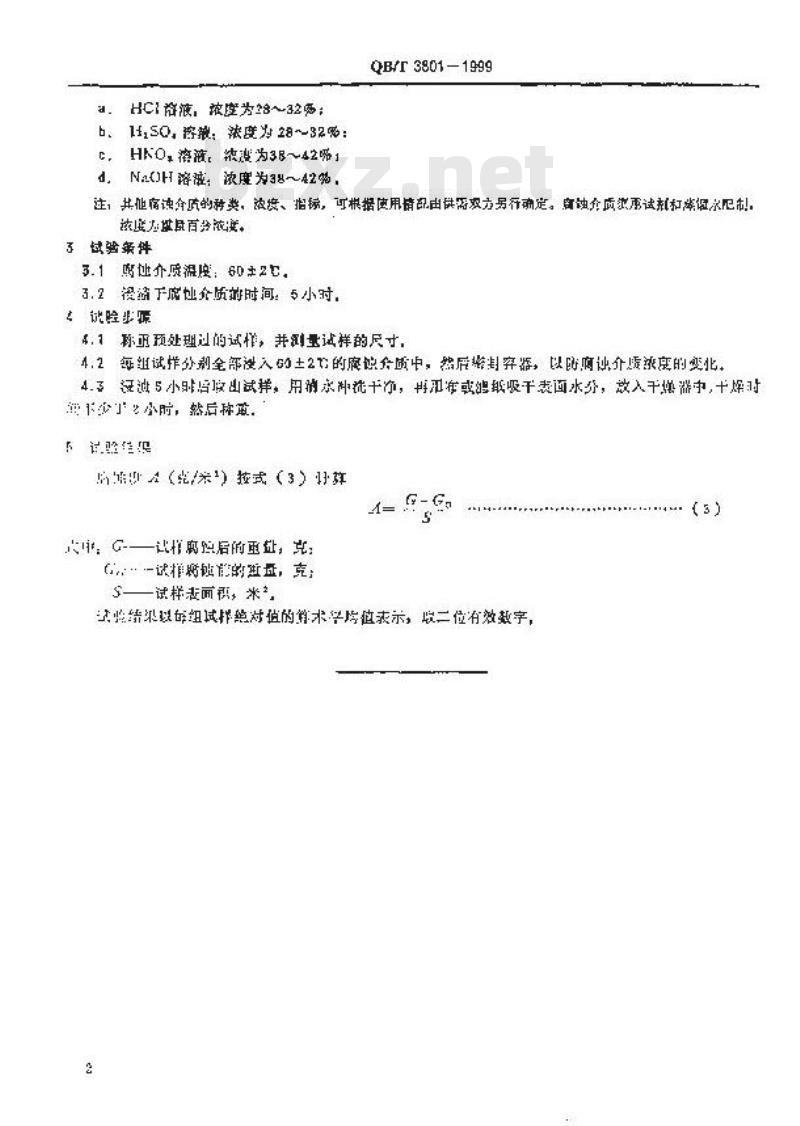

HC1资液，浓度为28~32两：
b1f,50溶弹，浓度为28~~32%：
HKO，宿范，我双为3B~42呢！
d，NaH洛减：浓度为3~42%，
QB/T 3801-1999
注，其他蚀介质的种类，欲接、指标，可根据使用错配由供需双方另行确定。商蚀介质市试剂和举设水肥制！该度力员百分液资。
3过验条件
3.1购证介质温度：60±20。
3.2没下底恤介质游时间：5小对说险步据
4.1球可预处理过的试样，并测量试样的尺寸4.2每组试样分别全部注入6土2节的腐识介质中，然屑游制穿器，以的扇介质求度的变北，4.3还波5小啡后按出试样，用消永冲选十净，再为窄或温纸吸干表面水分，放入干燃器中，十燥时心下艺小时，然后称或，
下试验佳损
即（克）拉（3）
代G-——试作购短后的重处，克：6试推期破能的斑，克
5——试样表面积，米”
临结渠以每组试择绝对值的算术学归值表示，二位有效数字，2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
