【国家标准(GB)】 爆破片装置 夹持器型式和外形尺寸

GB/T16181—1996

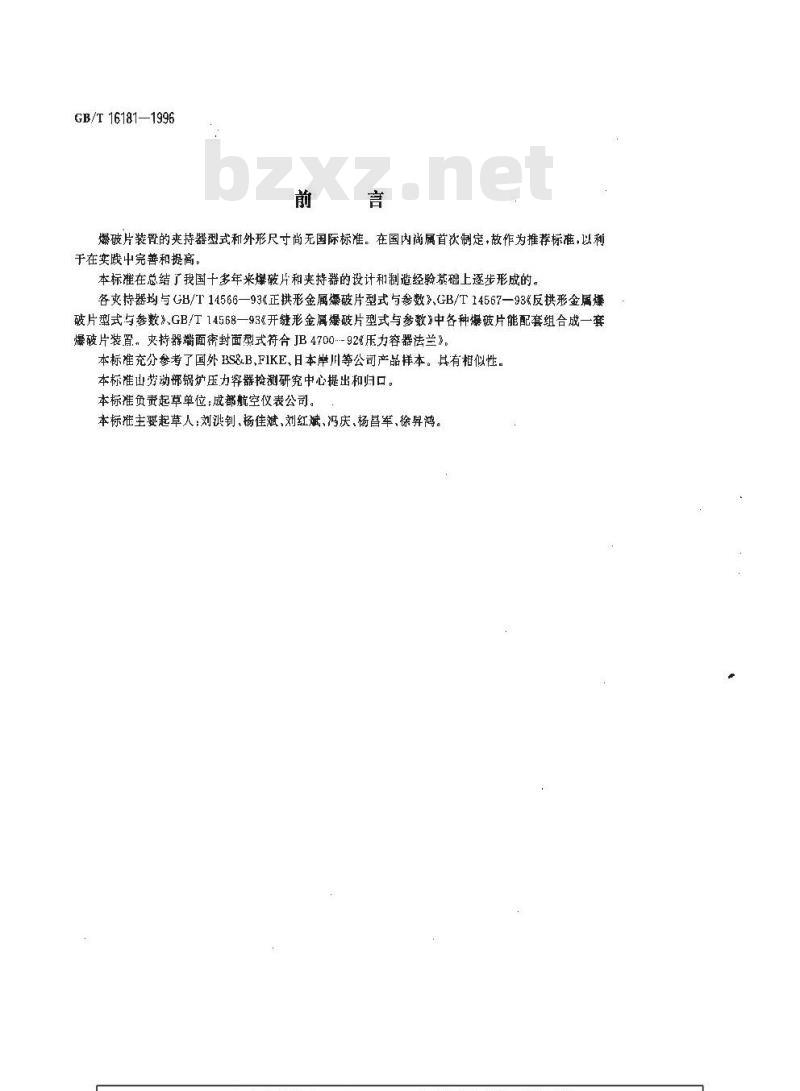

爆破片装置的夹持器型式和外形尺寸尚无国际标准。在国内尚属首次制定，故作为推荐标准，以利于在实践中完善和提高。
本标准在总结了我国十多年来爆破片和夹持器的设计和制造经验基础上逐步形成的。各夹持器均与GB/T14566—93《正拱形金属爆破片型式与参数》GB/T14567—93《反拱形金属爆破片型式与参数》、GB/T14568一93开缝形金属爆破片型式与参数》中各种爆破片能配套组合成一套爆破片装置。夹持器端面密封面型式符合JB4700-92压力容器法兰》。本标准充分参考了国外BS&B,FIKE日本川等公司产品样本。其有相似性。本标准山劳动部锅炉压力器检测研究中心提出和归口。本标准负责起草单位；成都航空仪表公司。本标推主要起草人;刘洪，杨佳斌，刘红减、冯庆，杨昌军、徐异鸿。1范围

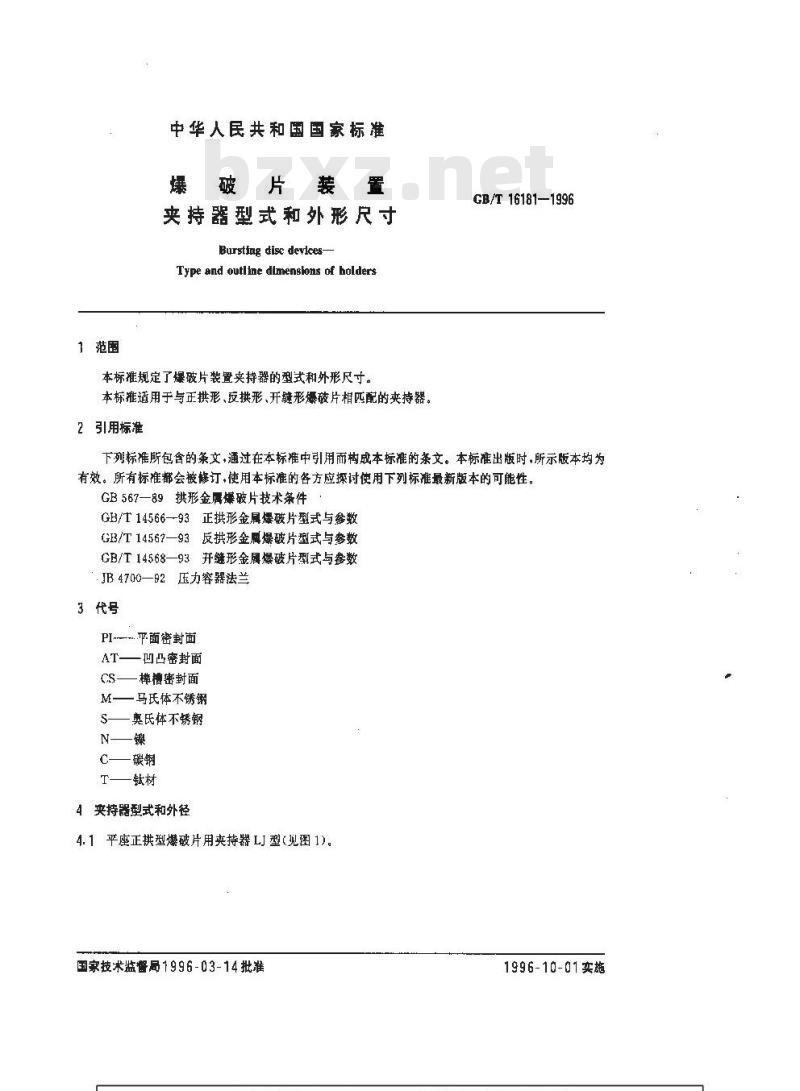

中华人民共和国国家标准
爆破片装置
夹持器型式和外形尺寸
Burstiag disc devlces
Type and outline dinenslons of holders本标推规定了爆破片装置夹持器的型式和外形尺寸本标准适用于与正拱形、反拱形、开键形爆破片相匹配的夹持器。2引用标准
GB/T 16181—1996
下列标准所包含的条文，通过在本标中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB567-89拱形金属爆破片技术条件GB/T14566--93正拱形金属爆破片型式与参数GB/T14567—93反拱形金厚爆破片型式与参数GB/T14568—93开缝形金属爆破片型式与参数JB4700—92压力容器法兰
3代号
P-平面密封面
一凹凸密封面
CS—梯槽密封面
—马氏体不锈钢
S——奥氏体不锈钢
c—碳钢
T—钛材
4夹持器型式和外径

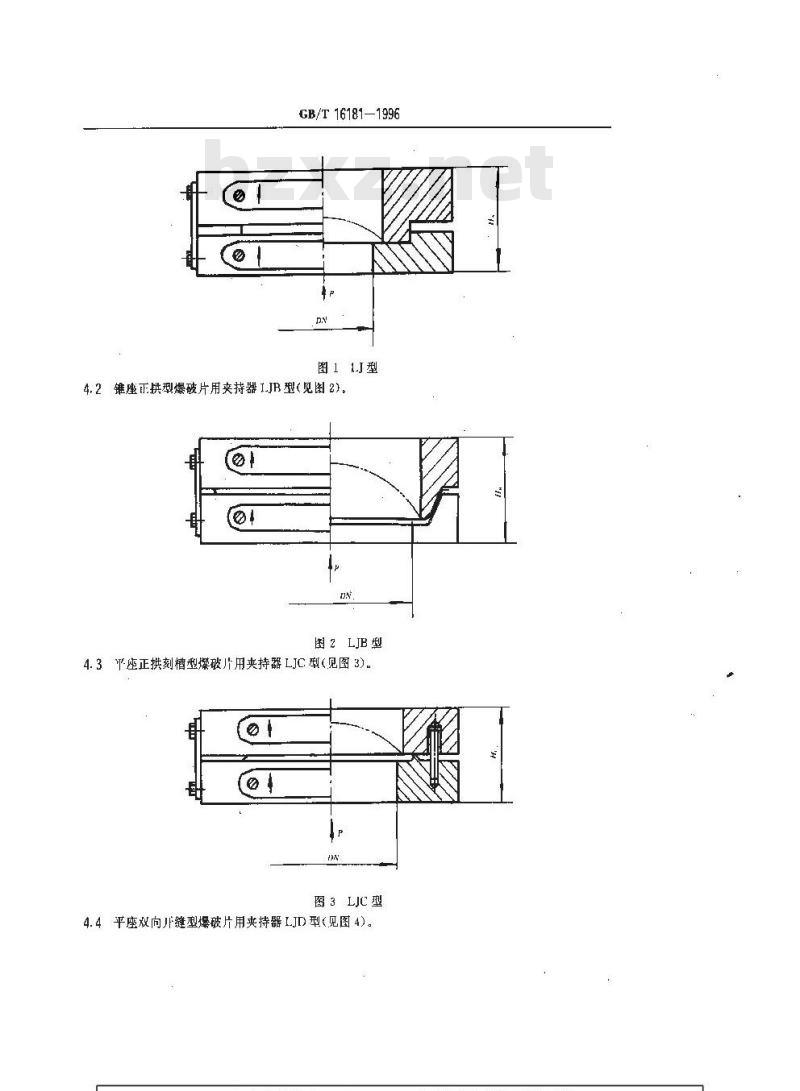

4.1平座正拱型爆破片用夹持器LJ型(见图1)。国家技术监督局1996-03-14批准1996-10-01实施
GB/T16181-1996
图1J型
4.2锥座正供型爆破片用夹持器1.JB型（见图2)，图２LJB 型
4.3平座正拱刻槽型燥破片用夹持器LJC.型(见图3)。@
图3LJC型Www.bzxZ.net

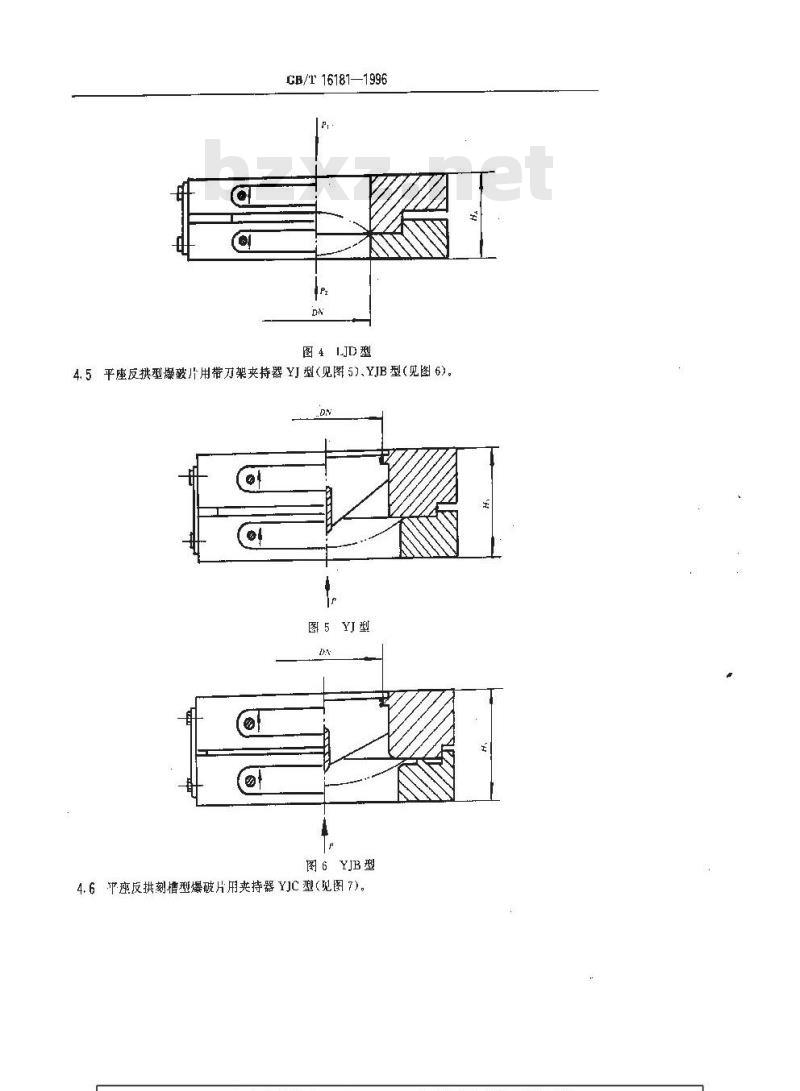

4.4平座双向片缝型爆破片用夹持器LJD型(见图4)。CB/T16181—1996
图4IJD型
4.5平座反拱型爆破用带刀架夹持器YJ型（见图5)、YJB型（见图6)。ol
图5YJ型
图６YJB型

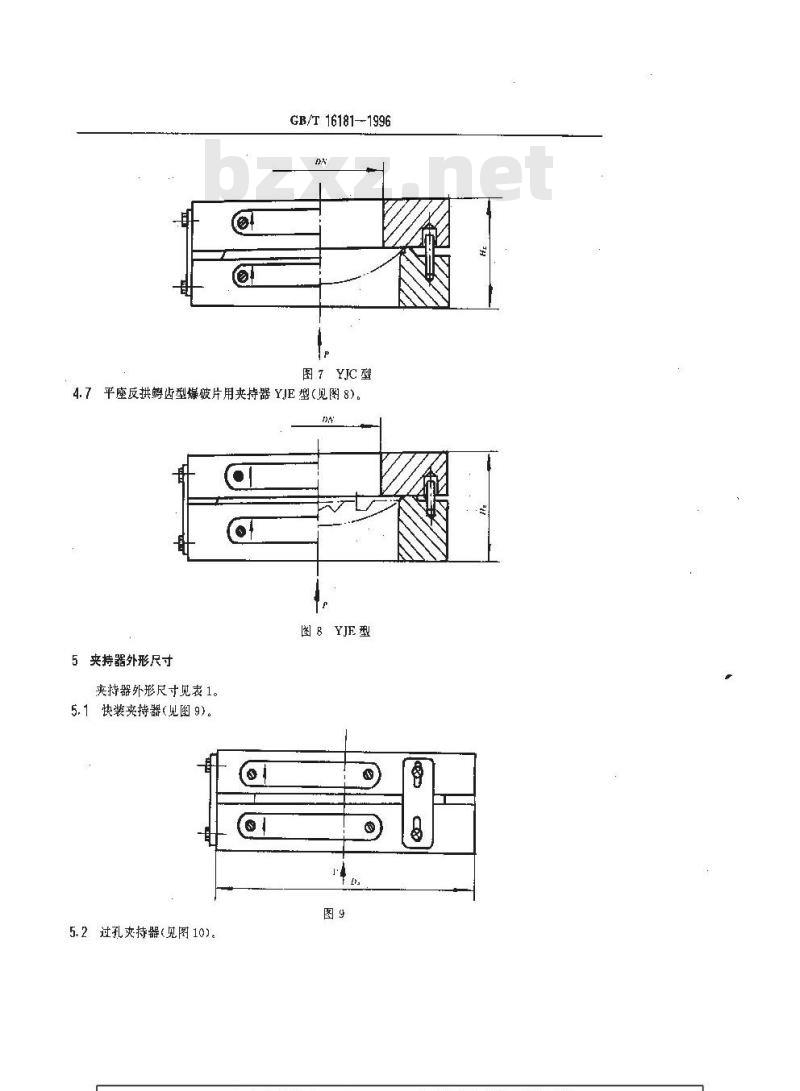

4.6座反拱刻槽型爆破片用夹持器YJC型（见图7)。@
GB/T 16181-1996
图7YJC型
4.7平座反拱鳄齿型爆破片用夹持器YJE型（见图8)。图BYJE型
5夹持器外形尺寸
夹持器外形尺寸见表1。
5.1快装夹持器（见图9)。
5.2过孔夹持器见图10)。
GB/T 161811996
5.3方形夹持器，G表示对边宽度（见图11)。图11
6夹持器端面密封面型式和尺寸
夹持器密封面尺寸见表1。
GB/T 16181—1996
9TNA'Nd
O'IN9'ONE
6. 1 全平面 PI型(见图 12)。
6.2凹凸面 AT型(见图13)。
6.3桦槽面 CS 型（见图14)。
7命名
7.1组成
GB/T 16181—1996
图12PI型
图13AT型
图 14CS型
7.2标记示例
GB/T 161811996
材料代号
密封面代号
外形尺寸（直径或对边尺寸)，mm公称直径mm
夹持器型式代弓
例1.平座正拱拉伸型爆破片装置：公称直径80mm，外径215mm，端面平面密封，材料为奥氏体不锈钢带过孔的夹持器：LJ80-215PI-S。例2：正拱锥座拉伸型爆破片装置：公称直径50mm，外径102mm，端面凹密封、材料为碳钢的夹持器：L.JB50-102AT-C。
例3：平座反拱鳄齿型爆破片装置：公称直径40mm，外形88m×88mm，端面为平面密封、材料为奥氏体不锈钢的夹持器：YJE400-88×88PI.S。
