【国家标准(GB)】 航空摄影产品的注记与包装

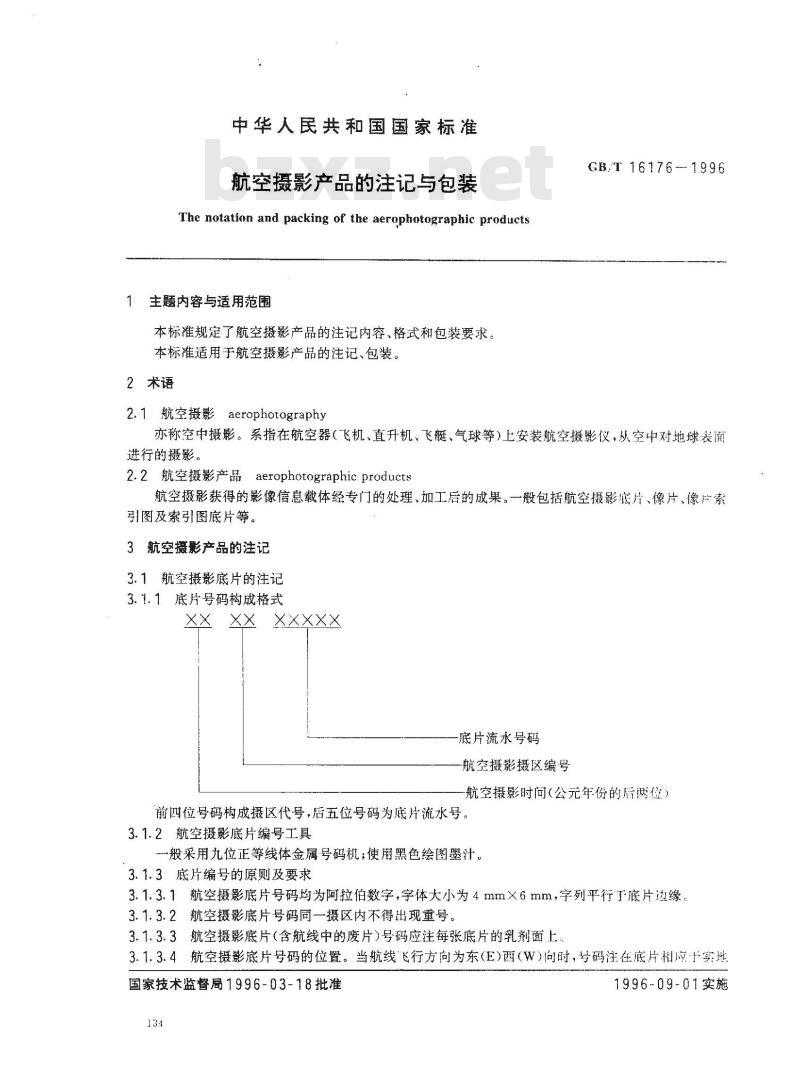

中华人民共和国国家标准
航空摄影产品的注记与包装
The notation and packing of the aerophotographic products主题内容与适用范围
本标准规定了航空摄影产品的注记内容、格式和包装要求。本标准适用于航空摄影产品的注记、包装。2术语
2.1航空摄影aerophotography
GB,T 16176--1996
亦称空中摄影。系指在航空器（飞机、直升机、飞艇、气球等)上安装航空摄影仪，从空中对地球表面进行的摄影。
2.2　航空摄影产品　aerophotographic products　航空摄影获得的影像信息载体经专门的处理、加工后的成果。一般包括航空摄影底片、像片、像片素引图及索引图底片等。
3航空摄影产品的注记
3.1航空摄影底片的注记
3.1.1底片号码构成格式
XX XX XXXXX
底片流水号码
航空摄影摄区编号
航空摄影时间（公元年份的后位）前四位号码构成摄区代号，后五位号码为底片流水号。3.1.2航空摄影底片编号工具
-般采用九位正等线体金属号码机；使用黑色绘图墨汁。3.1.3底片编号的原则及要求
3.1.3.1航空摄影底片号码均为阿拉伯数字，字体大小为4mm×6mm，字列平行于底片边缘。3.1.3.2航空摄影底片号码同一摄区内不得出现重号。3.1.3.3航空摄影底片（含航线中的废片）号码应注每张底片的乳剂面上。3.1.3.4航空摄影底片号码的位置。当航线飞行方向为东（E）西（W）向时，号码注在底片相应于实地国家技术监督局1996-03-18批准134
1996-09-01实施

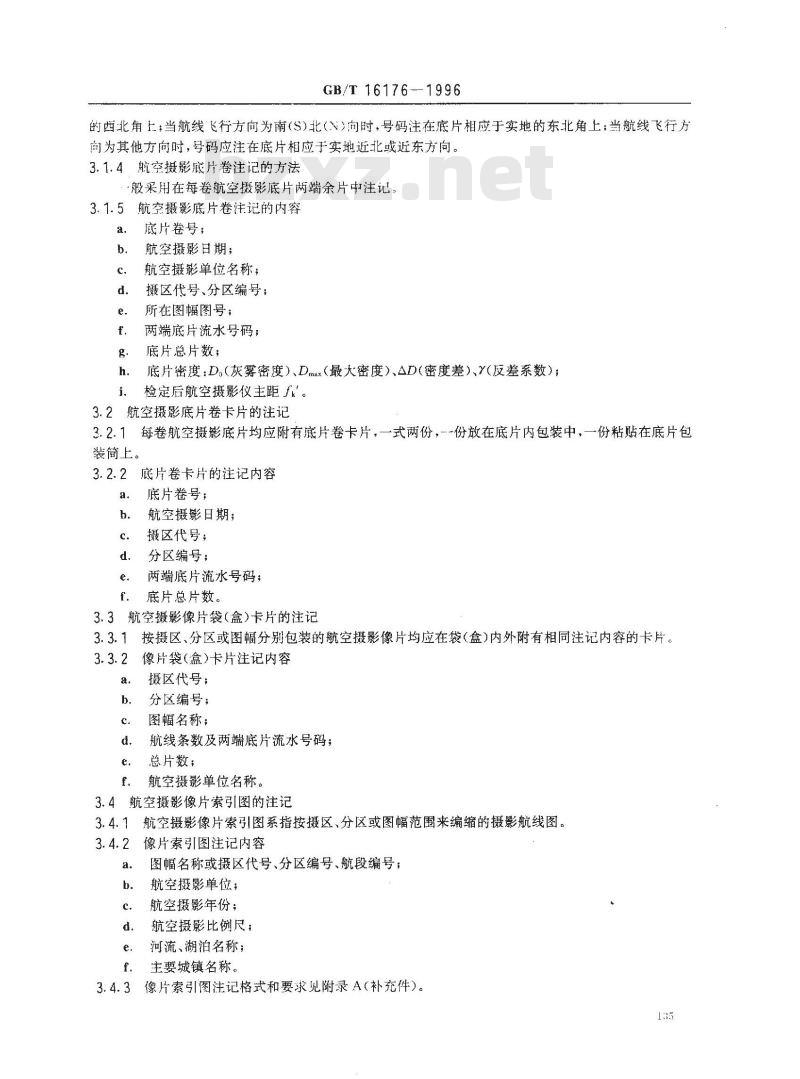

GB/T 16176-1996
的西北角上：当航线飞行方向为南（S）北（V）间时，号码注在底片相应于实地的东北角上：当航线飞行方向为其他方向时，号码应注在底片相应于实地近北或近东方向。3.1.4航空摄影底片卷注记的方法般采用在每卷航空摄影底片两端余片中注记。3.1.5航空摄影底片卷注记的内容a.
底片卷号；
航空摄影日期；
航空摄影单位名称；
摄区代号、分区编号；
所在图幅图号；
两端底片流水号码；
底片总片数；
底片密度：D（灰雾密度）Dmax（最大密度）、△D（密度差）、(反差系数）；检定后航空摄影仪主距。
3.2航空摄影底片卷卡片的注记
3.2.1每卷航空摄影底片均应附有底片卷卡片，一式两份，--份放在底片内包装中，一份粘贴在底片包装简上。
3.2.2底片卷卡片的注记内容
底片卷号；
航空摄影日期；
摄区代号；
分区编号；
两端底片流水号码；
底片总片数
3.3航空摄影像片袋（盒）卡片的注记3.3.1
按摄区、分区或图幅分别包装的航空摄影像片均应在袋(盒)内外附有相同注记内容的卡片。像片袋（盒）卡片注记内容
摄区代号；
分区编号；
图幅名称；
航线条数及两端底片流水号码；总片数；
航空摄影单位名称。
3.4航空摄影像片索引图的注记
航空摄影像片索引图系指按摄区、分区或图幅范围来编缩的摄影航线图。3.4. 1
像片索引图注记内容
图幅名称或摄区代号、分区编号、航段编号；b.
航空摄影单位；
航空摄影年份；
航空摄影比例尺；
河流、湖泊名称；
主要城镇名称。
3.4.3像片索引图注记格式和要求见附录A（补充件）。135

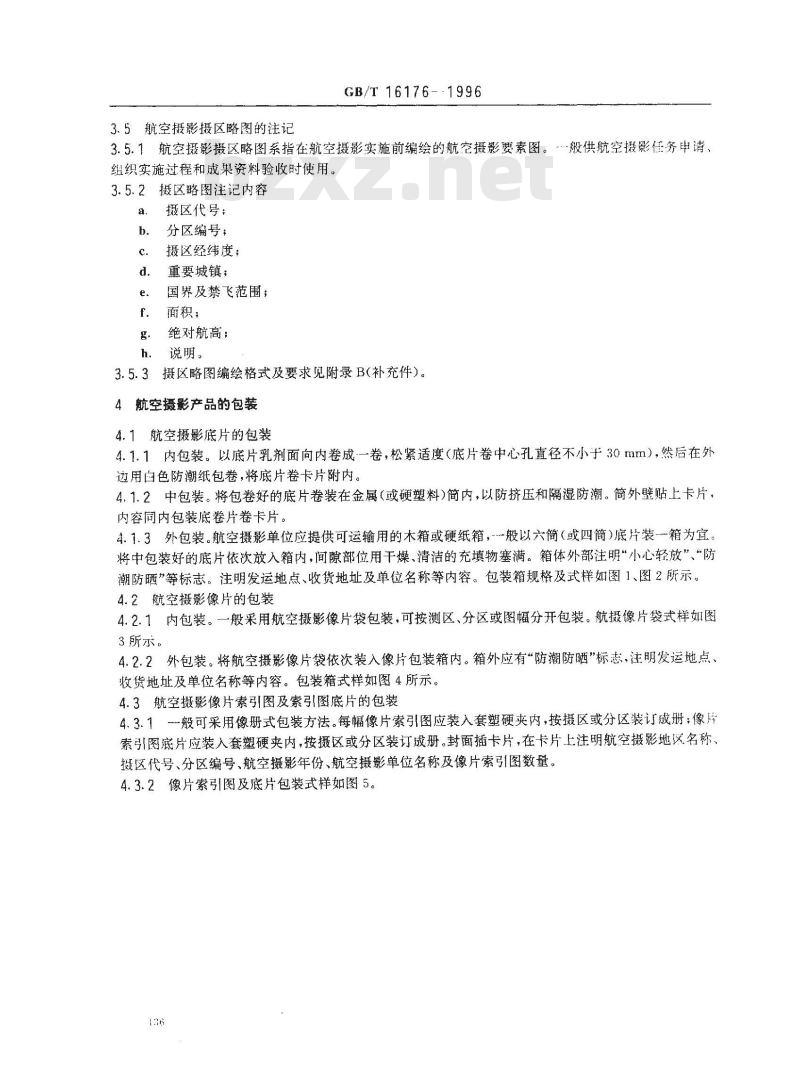

3.5航空摄影摄区略图的注记
GB/T 16176- -1996
3.5.1航空摄影摄区略图系指在航空摄影实施前编绘的航空摄影要素图。…般供航空摄影任务申请、组织实施过程和成果资料验收时使用。3.5.2摄区略图注记内容
摄区代号：
分区编号；
摄区经纬度；
重要城镇：
国界及禁飞范围；
面积，
绝对航高；
说明。
3.5.3摄区略图编绘格式及要求见附录B(补充件）。4航空摄影产品的包装
4.1航空摄影底片的包装
4.1.1内包装。以底片乳剂面向内卷成一卷，松紧适度（底片卷中心孔直径不小于30mm），然后在外边用自色防潮纸包卷，将底片卷卡片附内。4.1.2中包装。将包卷好的底片卷装在金属（或硬塑料)筒内，以防挤压和隔湿防潮。简外璧贴上卡片，内容同内包装底卷片卷卡片。
4.1.3外包装。航空摄影单位应提供可运输用的木箱或硬纸箱，--般以六简（或四筒）底片装-箱为宜。将中包装好的底片依次放入箱内，间隙部位用干燥、清洁的充填物塞满。箱体外部注明“小心轻放”“防潮防晒”等标志。注明发运地点、收货地址及单位名称等内容。包装箱规格及式样如图1、图2所示。4.2航空摄影像片的包装
4.2.1内包装。一般采用航空摄影像片袋包装，可按测区、分区或图幅分开包装。航摄像片袋式样如图3所示。
4.2.2外包装。将航空摄影像片袋依次装入像片包装箱内。箱外应有“防潮防晒”标志，注明发运地点、收货地址及单位名称等内容。包装箱式样如图4所示。4.3航空摄影像片索引图及索引图底片的包装4.3.1般可采用像册式包装方法。每幅像片索引图应装入套塑硬夹内，按摄区或分区装订成册；像片索引图底片应装入套塑硬夹内，按摄区或分区装订成册。封面插卡片，在卡片上注明航空摄影地区名称、摄区代号、分区编号、航空摄影年份、航空摄影单位名称及像片索引图数量。4.3.2像片索引图及底片包装式样如图5。186
GB/T 16176
制作材料：厚15mm的木板、长70mm的铁钉航空摄影底片包装箱规格单位：mm内径
520±10
360±10
300±10
580±10
390±10
345±10
提手把
390±10
50±10

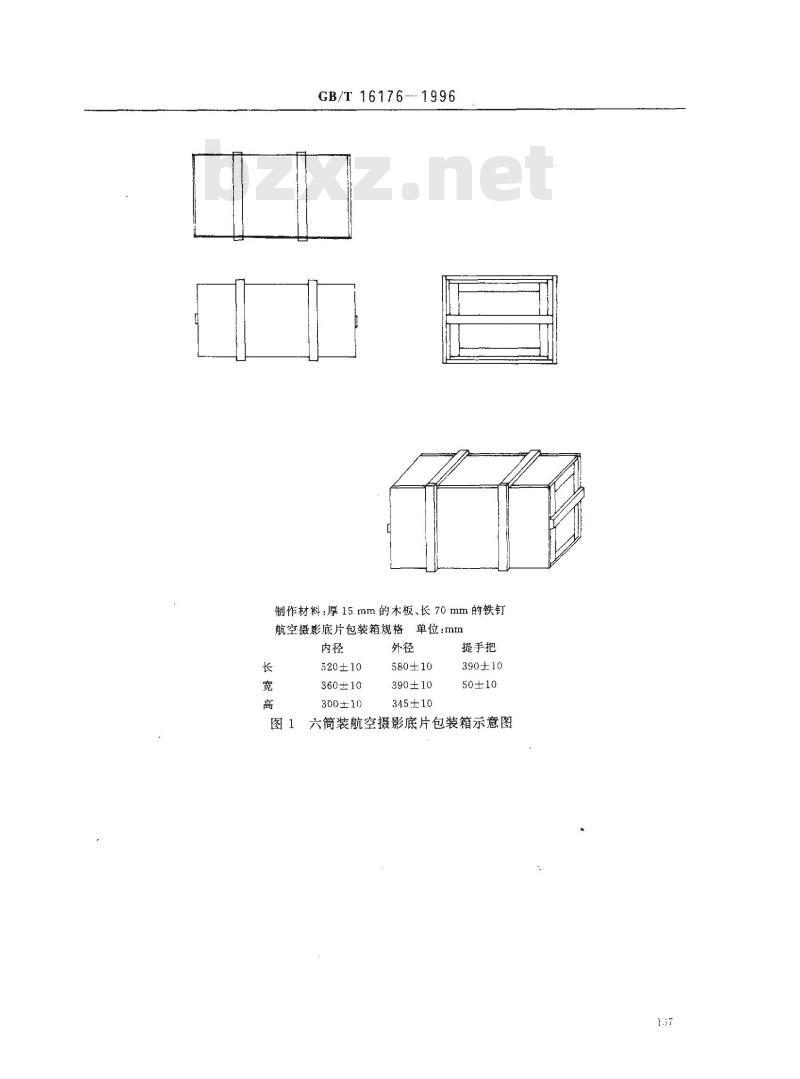

六简装航空摄影底片包装箱示意图137
GB/T 16176----1996
制作材料：厚15mm的木板、长70mm的铁钉航空摄影底片包装箱规格单位：mm内径
390±10
360±10
300±10
420±10
390-10
345±10
提手把
390±10
50±10

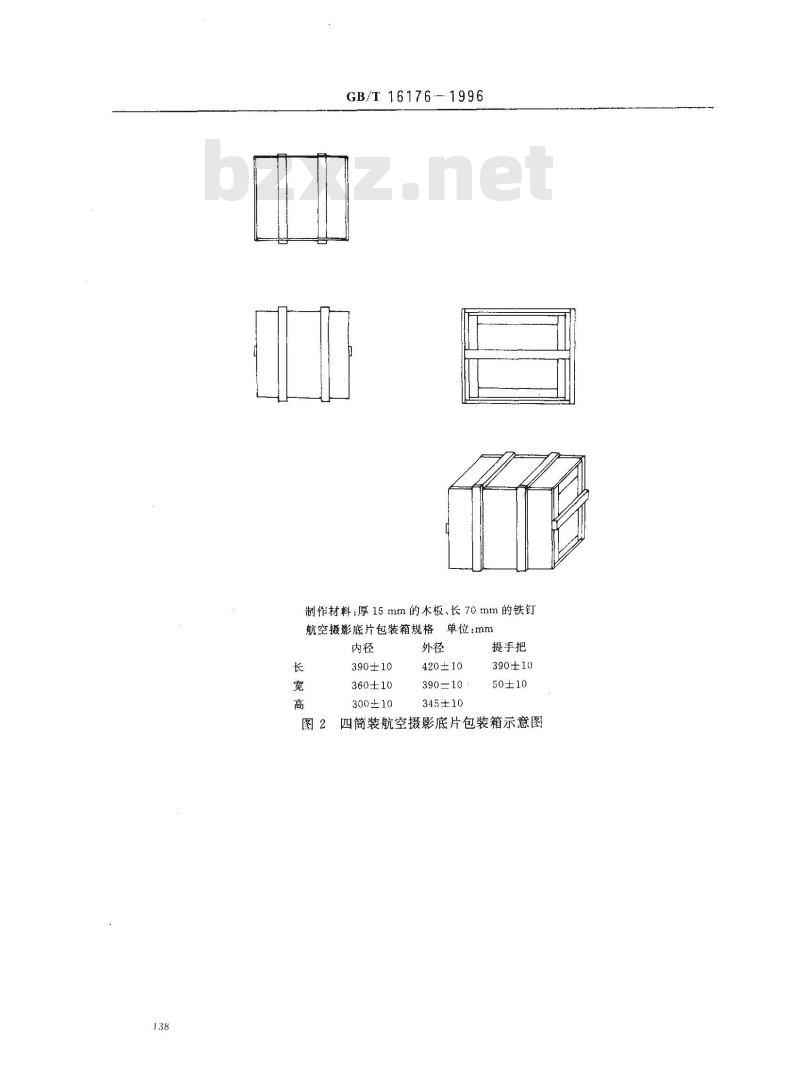

四简装航空摄影底片包装箱示意图GB/T16176-1996
制作材料：厚牛皮纸
航空摄影像片包装袋规格如图单位：mm图3航空摄影像片包装袋示意图
GB/T16176-1996
制作材料：厚15mm的木板、长70mm的铁钉航空摄影像片包装箱规格单位：mm内径
520±10
320±10
315±10
580±10
350±10
345±10
图4航空摄影像片包装箱示意图
GB/T 16176—1996
制作材料：套塑硬夹、厚塑料薄膜航空摄影像片索引图及底片包装规格单位：mm图5航空摄影像片索引图及底片包装示意图A1
GB/T 16176---1996
附录A
航空摄影像片索引图注记格式和要求（补充件）
航空摄影像片索引图注记格式（如图A1所示）XX市
A2航空摄影像片索引[图注记要求航空摄影比例尺~1:×××××
图辐线
A2.1图幅名称大小-般为20mm（宽）×100mm长），字体大小为10mm×10mm采用等线体，注记在上图幅线的中央部位。
A2.2航空摄影年份、航空摄影比例尺、制作单位分别注记在下图幅线的左下角、中部、右下角，字体大小为8mm×8mm,采用等线体。
A2.3城镇名称注记在图上城镇的上部，字大小、字体同A2.2规定。A2.4河流名称注记沿河流中部，注明流向，字体及大小同A2.2规定；湖泊名称注记在图上湖泊的中部，字体及大小同A2.2规定。
附录B
航空摄影摄区略图编绘格式及要求(补充件）
B7航空摄影摄区略图编绘格式（如图B1所示）1412
区（m
100°00
B2航空摄影摄区略图注记要求
GB/T16176-1996bzxz.net
101°00
B2.1图内注记文字一般为等线体，字体大小可根据需要定说
1.航摄仪焦距
2.航摄比例尺
3,纵、横向无叠
表示飞机活动范围
5.H-H·表示国境线
102°00
24°00
B2.2经纬度数字分别注记在图的下部和右边，逐图幅和隔图蝠注记均可。用等线体阿拉伯数字表明。B2.3城镇名称注在相应图幅内，省会用①双圆表示，其他城市用○单圆圈表示。B2.4国界两侧分别注记相应国家名称。B2.5图内分区号码注在分区的中央。B2.6面积表填写相应纬度上的成图图幅面积，不需要时可以不表示出来。B2.7航空摄影摄区略图内一般应有“说明\部分。在“说明”中可根据需要表示出航空摄影仪类型及焦距、航线敷设方法等。
附加说明：
本标准由中国民用航空总局与国家测绘局共同提出。本标准出中国民用航空总局归口。本标准由中国通用航空公司与国家测绘局测绘标准化研究所负责起草。本标准起草人：李有为、汤伟、孟平、陈继良、涂佛佑、梁青蓉。143
