【国家标准(GB)】 电工用铝包钢线

ICS_29.060.10

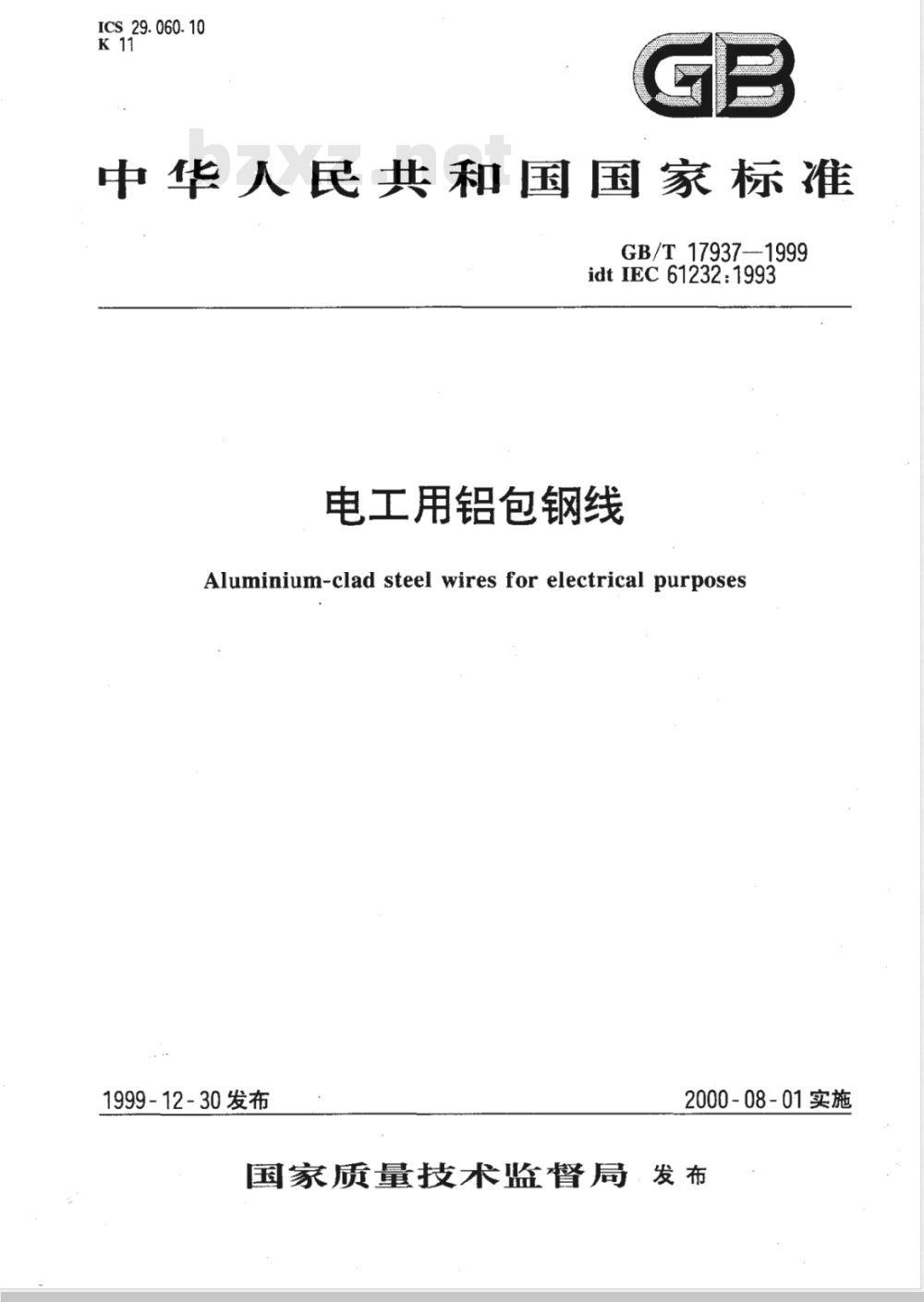

中华人民共和国国家标准　
GB/T17937--1999
idtIEC61232:1993
电工用铝包钢线
Aluminium-clad steel wires for electrical purposes1999-12-30发布
2000-08-01实施
国家质量技术监督局、发布

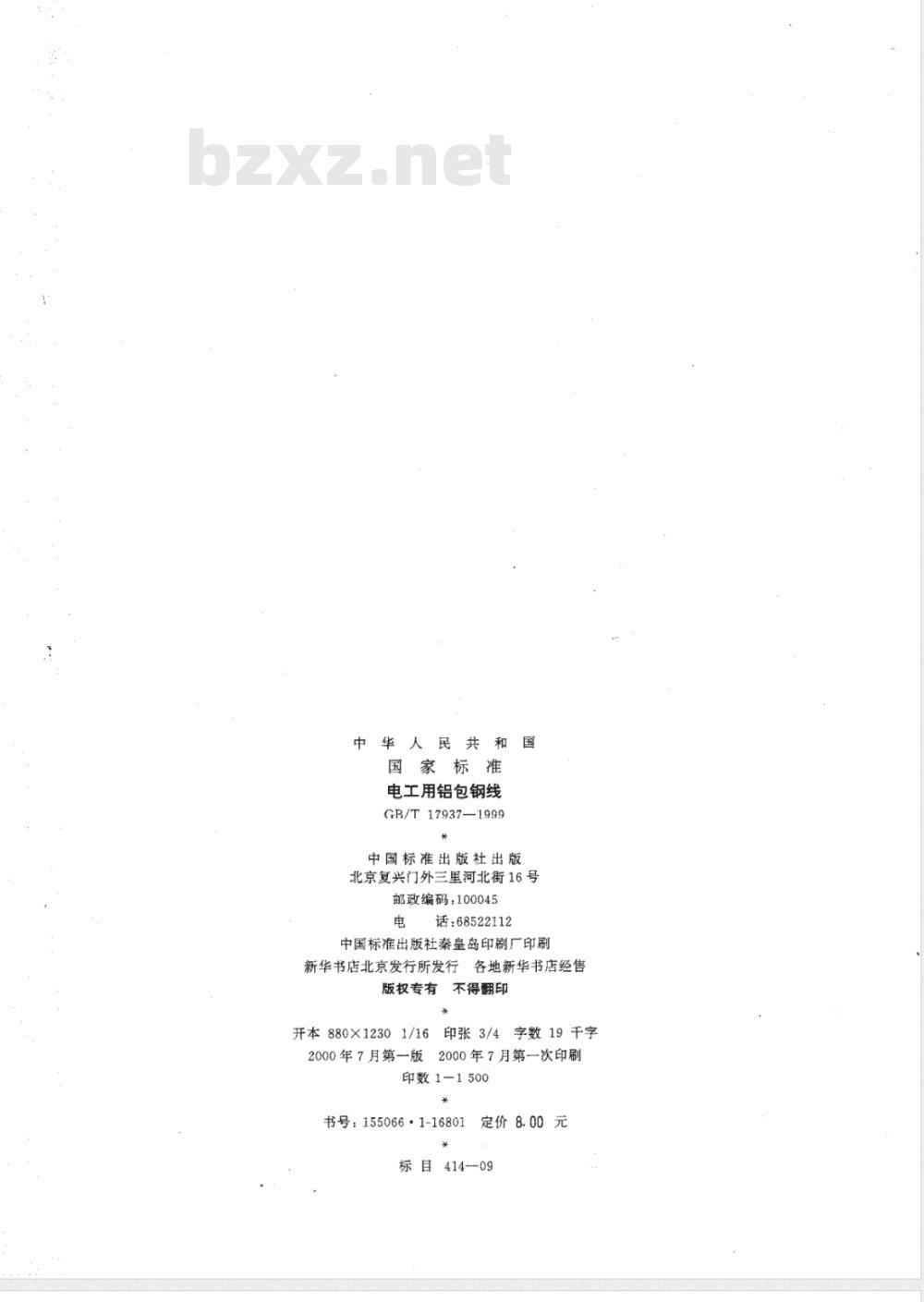

中华人民共和国
国家标准
电工用铝包钢线
GR/T17937—1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有
不得翻印
开本880×12301/16
印张3/4
字数19干字
2000年7月第次印刷
2000年7月第一版
印数1-1500
书号：155066·1-16801
定价8.00元
标目414-09

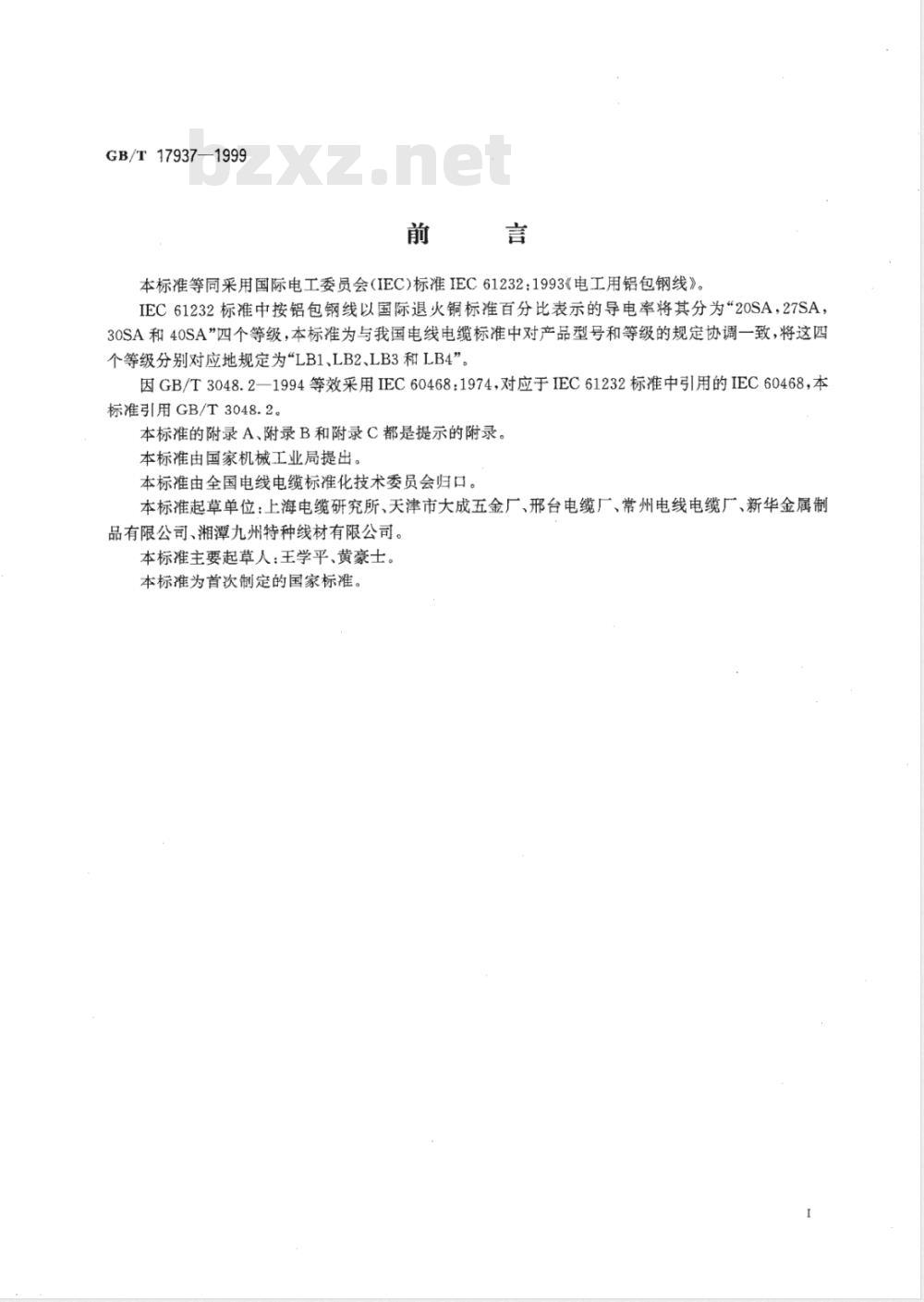

GB/T17937—1999
本标准等同采用国际电工委员会（IEC)标准IEC61232：1993《电工用铝包钢线》。IEC61232标准中按铝包钢线以国际退火铜标准百分比表示的导电率将其分为“20SA，27SA，30SA和40SA”四个等级，本标准为与我国电线电缆标准中对产品型号和等级的规定协调一致，将这四个等级分别对应地规定为“LB1、LB2、LB3和LB4”。因GB/T3048.2—1994等效采用IEC60468：1974，对应于IEC61232标准中引用的IEC60468，本标准引用GB/T3048.2。
本标准的附录A、附录B和附录C都是提示的附录。本标准由国家机械工业局提出。本标准由全国电线电缆标准化技术委员会归口。本标准起草单位：上海电缆研究所、天津市大成五金厂、邢台电缆厂、常州电线电缆厂、新华金属制品有限公司、湘潭九州特种线材有限公司。本标准主要起草人：王学平、黄豪士。本标准为首次制定的国家标准。GB/T17937-1999
IEC 前言
1IEC（国际电工委员会）是一个由各国家技术委员会（IEC国家委员会）组成的国际范围的标准化组织。IEC的宗旨是针对电气和电子领域标准化的所有问题促进国际间合作。为实现这一宗旨，IEC除组织各种活动以外还出版国际标准，并委托各技术委员会制定这些标准。对某项标准感兴趣的任何国家委员会均可参与该标准的制定，与IEC有业务往来的国际组织、政府或非政府组织也可参与标准的制定。IEC与国际标准化组织(ISO)按双方协议条件紧密合作。2：技术委员会代表各国家委员会对他们特别关切的技术问题制定的IEC正式决议或协议尽可能地表达出国际上对这些问题的一致意见。3这些决议或协议以标准、技术报告或导则的形式出版发行，以推荐文件的形式在国际间使用，并且这些文件在此意义上取得各国家委员会的认可。4为促进国际统一，各IEC国家委员会坦诚地以最大可能程度在各自国家和地区标准中采用IEC国际标准。IEC标准与相应的国家或地区标准的任何差异应在国家或地区标准中清楚地指出。国际标准IEC61232由IEC第7技术委员会“裸铝导体”制定。本标准文本以下列文件为基础：DIS文件
7(CO)434
投票表决报告
7(CO)436
投票表决批准该标准的全部资料可在上表列出的“投票表决报告”中查找到。附录A和附录B仅供参考。
IEC引言
铝包钢线现已用于架空地线使用中的全铝包钢绞线和架空线路导体中铝导体的加强芯。在某些场合，它们还用作相导体。因为每个国家都有各自不同的铝包钢线国家标准，本国际标准仅规定性能要求。应注意本标准是在考虑了已有的IEC60888标准之后制定的。1范围

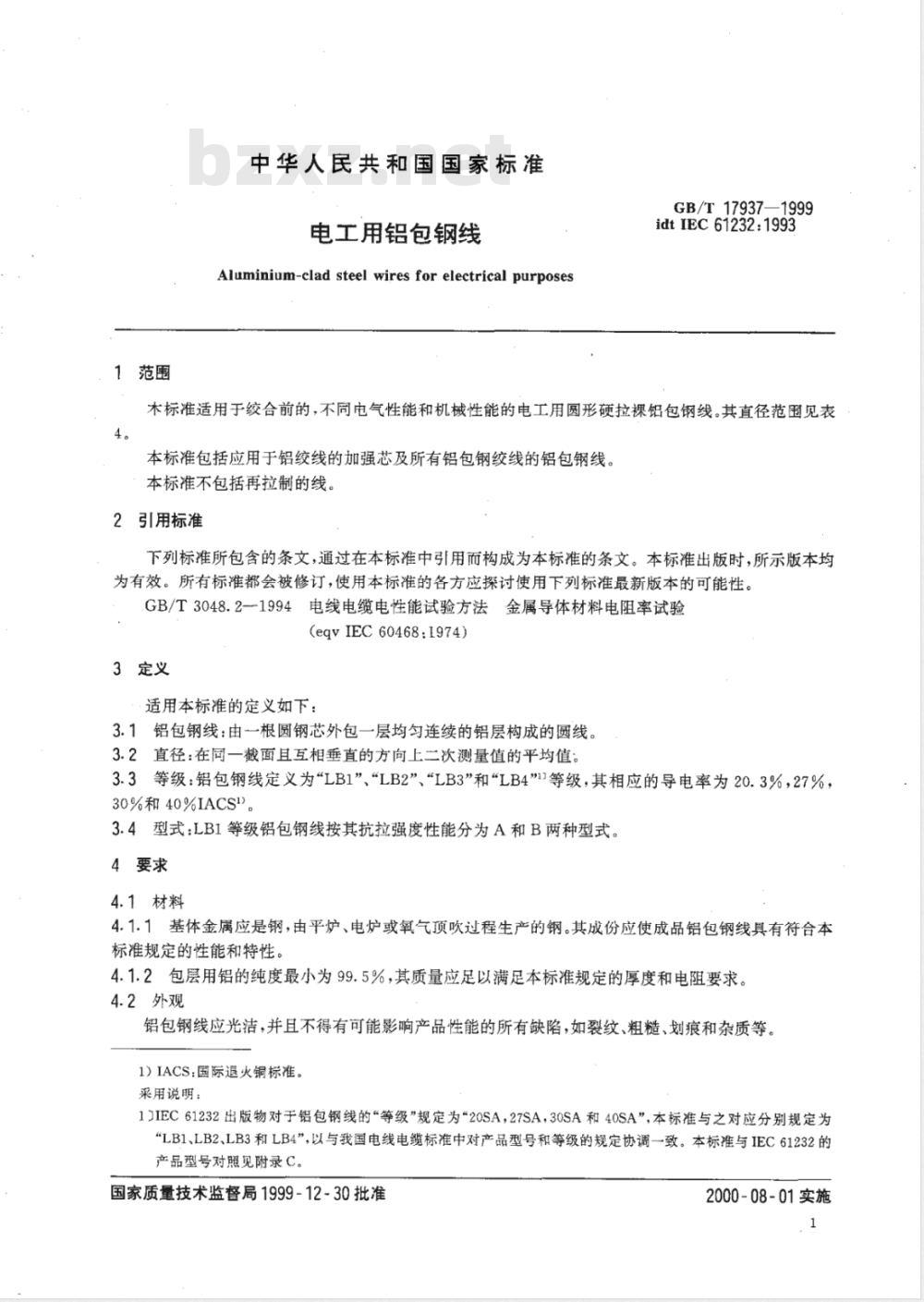

中华人民共和国国家标准
电工用铝包钢线
Aluminium-clad steel wires for electrical purposesGB/T17937—1999
idtIEC61232:1993
木标准适用于绞合前的，不同电气性能和机械性能的电工用圆形硬拉裸铝包钢线。其直径范囤见表本标准包括应用于铝绞线的加强芯及所有铝包钢绞线的铝包钢线。本标准不包括再拉制的线。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3048.2--1994电线电缆电性能试验方法金属导体材料电阻率试验(eqvIEC60468:1974)
3定义
适用本标准的定义如下：
3.1铝包钢线：由一根圆钢芯外包一层均匀连续的铝层构成的圆线。3.2直径：在同一截面且互相垂直的方向上二次测量值的平均值：3.3等级：铝包钢线定义为“LB1”、“LB2”、“LB3”和“LB4\1)等级，其相应的导电率为20.3%，27%，30%和40%IACS1
3.4型式：LB1等级铝包钢线按其抗拉强度性能分为A和B两种型式。4要求
4.1材料
4.1.1基体金属应是钢，由平炉、电炉或氧气项吹过程生产的钢。其成份应使成品铝包钢线具有符合本标准规定的性能和特性。
4.1.2包层用铝的纯度最小为99.5%，其质量应足以满足本标准规定的厚度和电阻要求。4.2外观
铝包钢线应光洁，并且不得有可能影响产品性能的所有缺陷，如裂纹、粗糙、划痕和杂质等。1)IACS：国际退火铜标准。
采用说明：
1JIEC61232出版物对于铝包钢线的“等级”规定为“20SA，27SA，30SA和40SA”，本标准与之对应分别规定为“LB1、LB2、LB3和LB4”，以与我国电线电缆标准中对产品型号和等级的规定协调一致。本标准与IEC61232的产品型号对照见附录C。
国家质量技术监督局1999-12-30批准2000-08-01实施
4.3密度
GB/T17937—1999
为了计算铝包钢线的标称质量，其密度见表1。表1铝包钢线标称密度
标称直径的偏差
20℃时标称密度，g/cm3
铝包钢线直径与标称直径之差应不大于表2规定的数值。表2铝包钢线直径偏差
标称直径
2.67mm及以上
2.67mm以下
4.5最小铝层厚度
铝包钢线在任一处的最小铝层厚度应符合表3规定的要求。表3.最小铝层厚度
4.6抗拉强度
最小铝层厚度
标称直径1.80mm以下，8%铝包钢线标称半径标称直径1.80mm及以上，10%铝包钢线标称半径14%铝包钢线标称半径
15%铝包钢线标称半径
25%铝包钢线标称半径
铝包钢线的抗拉强度应符合表4规定的要求。根据抗拉强度计算单根铝包钢线拉断力时，应使用成品线的实测直径。
表4铝包钢线的抗拉强度和电阻率要求(绞合前)1)标称直径d
1.243.253.453.653.954.104.404.604.751.24抗拉强度
最小值
1%伸长时的应力
最小值
20℃时的电阻率
最大值
(对应于20.3%IACS导电率）
采用说明；
1】IEC61232出版物中“表4”和“表5”的表号与其在条文出现的顺序颠倒，本标准对此作了调整。2
等级型式
4.7伸长率
标称直径d
2.502.502.50GB/T 17937—1999
表4 (完)
抗拉强度
最小值
1%伸长时的应力
最小值
20℃时的电阻率
最大值
63.86(对应于27%IACS导电率）
57.47(对应于30%IACS导电率）
43.10(对应于40%IACS导电率）
铝包钢线应符合断裂后伸长率不小于1%或断裂时总的伸长率不小于1.5%的要求。标距均为250mm。在断裂后无负荷条件下或断裂时使用合适的引伸仪进行测量。除非供需双方在订货时另有协议，生产厂可任意选择测量方法。应只采用6.3.2规定的两个试验方法中的一个进行试验。4.8电阻率
铝包钢线20℃时的最大电阻率应符合表4规定的要求。4.9扭转试验
在100倍标称直径的长度上，铝包钢线应能经受不少于20次的扭转而不断裂。试样扭转断裂后，用肉眼或正常的矫正视力观察，铝层不应从钢芯上脱离。4.101%伸长时应力
铝包钢线应符合表4规定的1%伸长时的应力的要求。试验应在校直的未变形的铝包钢线上进行。4.11接头
4.11.1成品铝包钢线不应有任何类型的接头。拉制为成品线前的坏杆上允许有接头，这种接头应符合4.5的要求，4.11.2接头设备和工艺应使含接头的成品线试样的抗拉强度不小于不含接头的成品线抗拉强度的80%，并且大于表4规定的最小值的90%。4.11.3成品线内的接头部分不要求进行伸长率、扭转和1%伸长时的应力试验，5取样
试验用试样应由制造厂从10%的成品线的各线段上截取。如果是大批量的铝包钢线，并且制造厂能证明该批铝包钢线达到或超过规定性能要求时，则在供需双方达成协议的情况下，试样数目可以减少至保证对每批铝包钢线成品达到足够的监测水平。6试验
6.1试验地点
除非供需双方另有协议，所有试验均应在制造厂内进行。6.2试验
下述试验项目应在绞合前的每个试样上进行。如果单根铝包钢线仅用于由铝包钢线构成的产品时，在供需双方达成协议的情况下可不做第i)项试验。a）外观
b）表面质量
c）直径
d）抗拉强度
e）伸长率
f）扭转
g）电阻率
h）铝层最小厚度
i）1%伸长时的应力
6.3试验方法
6.3.1拉力试验
GB/T17937—1999
试件的拉断力应在合适的拉力试验机上测定。应逐渐地增加负荷，拉力试验机夹头的分离速度应不小于25mm/min，也不大于100mm/min。按拉断力测量值计算抗拉强度，应采用施加应力前的成品线直径，6.3.2伸长率试验
伸长率试验可在拉断力试验的同一试件上进行，试验方法与6.3.1相同。a）断裂后伸长率百分比
无负荷条件下的最大伸长率应在试件上测量。试件应用手校直，在上面标注250mm原始标距，然后施加如拉力试验规定的负荷。铝包钢线断裂后，应小心地将试件的断口对齐，测量最终的标距。伸长率以标距的增量与原始标距之比的百分数表示。如果断裂发生在标距之外，或在离每个标距标记的25mm之内，且没有达到要求的伸长率时，则应重新试验，
b）断裂时总的伸长率百分比
试件应夹在拉力试验机的夹头内，施加与表5规定的相应的初应力对应的负荷。置引伸仪于标距为250mm，并按表5规定调整至相应的起始值。施加拉力试验规定的拉力负荷，断裂时的读数即为该试件的伸长率。如果断裂发生在标距标记之外，或在离每个标记25mm之内，且没有达到要求的伸长率时，则应重新试验。
表5测定1%伸长时的应力和断裂时总的伸长率的起始值1标称直径d
1.24d≤2.50
2.503.306.3.3扭转试验
初应力
引伸仪起始值
0.0005(0.05%伸长）
0.0010(0.10%伸长）
0.0015（0.15%伸长）
试件二端应分别夹在二个钳口中，其间长度为铝包钢线标称直径的100倍。其中一个夹头试验时应能纵向自由移动。试验时应在试件上施加小的拉力，其数值不超过铝包钢线拉断力的2%。使其中一个钳口旋转以扭转试样，直至试件断裂为止。用计数器或其他合适的装置指示扭转次数。扭转速度应不超过60r/min。
6.3.4铝层厚度
应使用合适的电气指示装置测量试件的铝层厚度，该装置依据的是磁导计原理，或直接进行测量。铝层厚度测量应读取小数点后三位小数，然后修约至小数点后二位小数作为厚度测量值。作为基准测量时，应在成圈铝包钢线的一端截取的试件上直接测量铝层厚度。6.3.5电阻率试验
试件的电阻应按GB/T3048.2规定的方法进行测量，测量时的温度应不小于10℃也不大于30℃。采用说明：
1】IEC61232出版物中“表4”和“表5\的表号与其在条文出现的顺序颠倒，本标准对此作了调整。4bzxZ.net
GB/T17937-1999
测量的电阻值应用下述公式校正至20℃时的值。R20三R
式中：T—测量时的温度，℃；
Rr—T℃时的电阻；
R20-—20℃时的电阻；
20℃时的定质量电阻温度系数。1+α(T=20)
20℃时电阻率应按20℃时的电阻，根据铝包钢线直径测量值计算的铝包钢线总截面积以及测量电阻用的铝包钢线的长度计算。
6.3.61%伸长时的应力
试件应夹在拉力试验机的夹头内，施加与表5规定的相应的初应力对应的负荷。置引伸仪于标距为250mm，并按表5规定调整至相应的起始值。然后均匀增加负荷直到引伸仪在250mm标距内指示出2.50mm的伸长读取此点的负荷，并根据该值和受力前成品线的直径计算1%伸长时的应力。所得的数值应不小于表4第5栏规定的相应数值。试件可接着用于规定的拉力试验。7包装
7.1长度和长度偏差
铝包钢线应按用户规定的长度交货，其允许偏差为长度的（0～4)%。如果供需双方先达成协议，则允许以短于或长于这一要求的任意长度交货。7.2包装方法
铝包钢线应成盘或成圈包装以防止在正常的装卸和运输中损坏。8接收和拒收
8.1若试样不符合本标准规定的任一项要求，即可作为拒收有该试样所代表的该批铝包钢线的根据。8.2若任何一批铝包钢线被这样拒收，则制造厂有权对该批所有各盘或各圈铝包钢线仅重新试验一次，并将其中合格的产品提交使用。A1
铝包钢线的分等级
GB/T17937—1999
附录A
（提示的附录）
铝和钢截面积的比率
根据其导电率，铝包钢线分为四等级，分别对应于标准铝层、中等铝层和厚铝层见表A1。表A1铝包钢线的等级
截面标准比
每等级铝包钢线的铝、钢截面对其总截面的标准比见表A2。铝和钢的标准比
导电率
导电率
20.3%1ACS
27%IACS
30%IACS
40%IACS
一根规定导电率的铝包钢线是依据61%IACS的铝和9%IACS的钢而设计的。例如：LB3的导电率计算如下：
设计的导电率：铝（61%IACSX0.43）+钢（9%1ACS×0.57)=31.36%IACS。考虑到误差，最小导电率规定为30%IACS(57.47n2·m）。如只认为铝层是导体的导电部分，铝包钢线的电阻可根据A2的铝截面积和61%IACS导电率计根据这一点，铝包钢线(LB)“带钢导电率”和“不带钢导电率”之间的关系见表A3。表A3导电率
导电率(%IACS)
包括铝和钢的最小规定值
不包括钢导电率的计算值
A4铝层厚度
GB/T17937—1999
截面的标准铝层比率和最小铝层厚度之间的关系见表A4。表A4铝层厚度
截面的标准
铝层比率
A520℃时的标称密度
平均铝层厚度：AAT
(同心厚度)
13.4%铝包钢线标称半径
20.5%铝包钢线标称半径
24.5%铝包钢线标称半径
38.4%铝包钢线标称半径
最小铝层厚度：MAT
(同心度偏差）
标称直径1.80mm以下：8%铝包钢线标称半径标称直径1.80mm及以上：10%铝包钢线标称半径14%铝包钢线标称半径
15%铝包钢线标称半径
25%铝包钢线标称半径
LB1A、B型、LB2、LB3和LB4铝包钢线在20℃时的标称密度是根据20℃时的密度：铝为2.70g/cm2，钢为7.80g/cm2及其截面比计算出来的。LB1A型在20℃时的标称密度则是按ASTMB415/B502的规定，等等。
物理常数
铝包钢线的物理常数见表A5。
表A5物理常数
最终弹性模数实测
线膨胀系数
定质量电阻温度系数
(a)(K-1)
B1 术语
13.0×10-6
12.6×10-6
13.4×10-6
附录B
（提示的附录）
伸长率
13.8×10-6
15.5×10-6
术语“以百分比表示的断裂后伸长率”和“以百分比表示的断裂时总的伸长率”参见ISO668921\第4B2伸长率试验
虽然多种线材，如硬铝线和镀锌钢线普遍使用断裂后伸长率百分比试验，但必须特别注意到铝包钢1）ISO66892：1984，金属材料——拉力试验。
