【国家标准(GB)】 0.2S级和0.5 S级静止式交流有功电度表

GB/T17883—1999

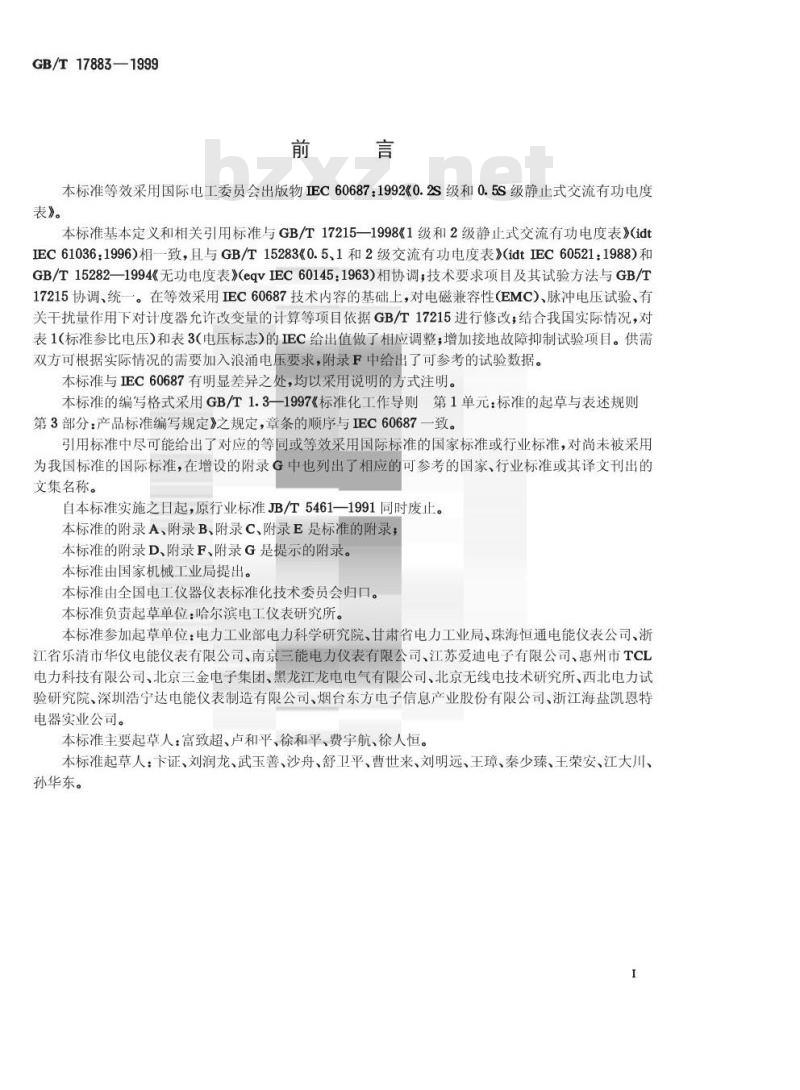

本标准等效采用国际电工委员会出版物IEC60687：1992《0.2S级和0.5S级静止式交流有功电度表》。
本标准基本定义和相关引用标准与GB/T17215—1998《1级和2级静止式交流有功电度表》(idtIEC61036：1996)相一致，且与GB/T15283《0.5、1和2级交流有功电度表》(idtIEC60521：1988）和GB/T15282—1994《无功电度表》(eqvIEC60145：1963)相协调；技术要求项目及其试验方法与GB/T17215协调、统一。在等效采用IEC60687技术内容的基础上，对电磁兼容性(EMC)、脉冲电压试验、有关干扰量作用下对计度器充许改变量的计算等项目依据GB/T17215进行修改，结合我国实际情况，对表1(标准参比电压)和表3(电压标志)的IEC给出值做了相应调整；增加接地故障抑制试验项目。供需双方可根据实际情况的需要加入浪涌电压要求，附录F中给出了可参考的试验数据。本标准与IEC60687有明显差异之处，均以采用说明的方式注明。本标准的编写格式采用GB/T1.3—1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》之规定，章条的顺序与IEC60687一致。引用标准中尽可能给出了对应的等同或等效采用国际标准的国家标准或行业标准，对尚未被采用为我国标准的国际标准，在增设的附录G中也列出了相应的可参考的国家、行业标准或其译文刊出的文集名称。
自本标准实施之日起，原行业标准JB/T5461一1991同时废止。本标准的附录A、附录B、附录C、附录E是标准的附录，本标准的附录D、附录F、附录G是提示的附录。本标准由国家机械工业局提出。本标准由全国电工仪器仪表标准化技术委员会归口。本标准负责起草单位：哈尔滨电工仪表研究所。本标准参加起草单位：电力工业部电力科学研究院、甘肃省电力工业局、珠海恒通电能仪表公司、浙江省乐清市华仪电能仪表有限公司、南京三能电力仪表有限公司、江苏爱迪电子有限公司、惠州市TCL电力科技有限公司、北京三金电子集团、黑龙江龙电电气有限公司、北京无线电技术研究所、西北电力试验研究院、深圳浩宁达电能仪表制造有限公司、烟台东方电子信息产业股份有限公司、浙江海盐凯恩特电器实业公司。
本标准主要起草人：富致超、卢和平、徐和平、费宇航、徐人恒。本标准起草人：下证、刘润龙、武玉善、沙舟、舒卫平、曹世来、刘明远、王璋、秦少臻、王荣安、江大川、孙华东。
GB/T17883—1999

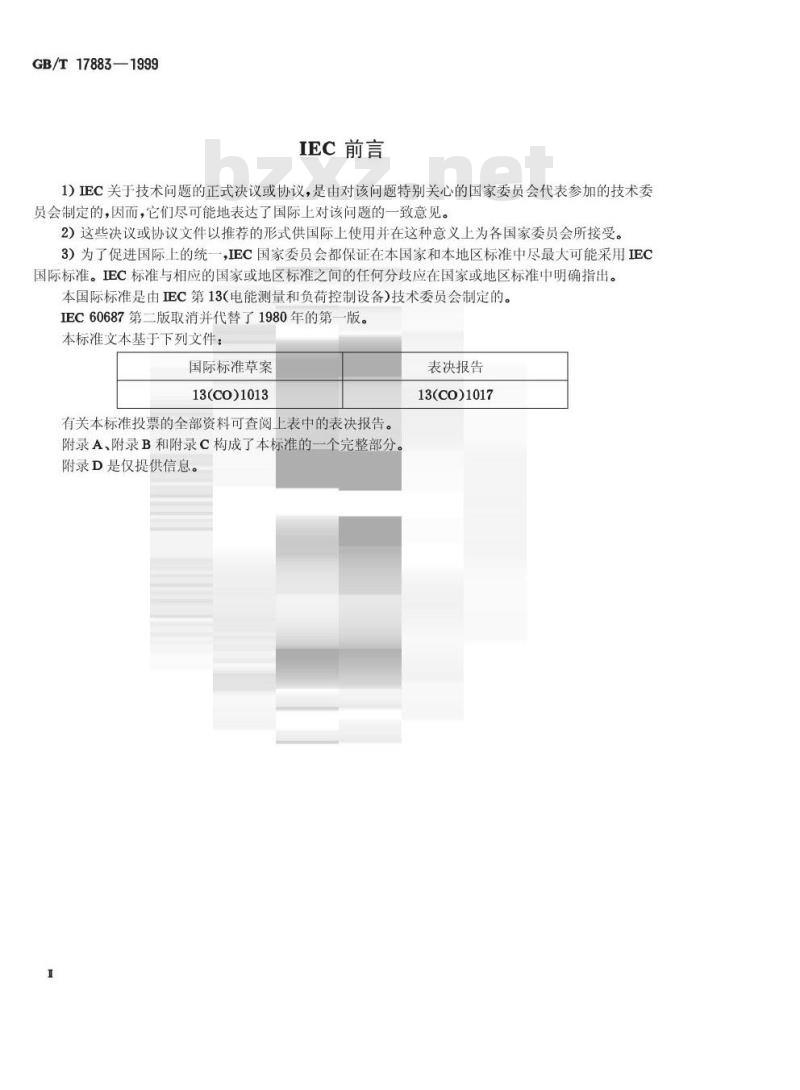

IEC前言
1）IEC关于技术问题的正式决议或协议，是由对该问题特别关心的国家委员会代表参加的技术委员会制定的，因而，它们尽可能地表达了国际上对该问题的一致意见。2）这些决议或协议文件以推荐的形式供国际上使用并在这种意义上为各国家委员会所接受。3）为了促进国际上的统一，IEC国家委员会都保证在本国家和本地区标准中尽最大可能采用IEC国际标准。IEC标准与相应的国家或地区标准之间的任何分歧应在国家或地区标准中明确指出。本国际标准是由EC第13（电能测量和负荷控制设备)技术委员会制定的。IEC60687第二版取消并代替了1980年的第一版。本标准文本基于下列文件：
国际标准草案
13(cO)1013
有关本标准投票的全部资料可查阅上表中的表决报告。附录A、附录B和附录C构成了本标准的一个完整部分附录D是仅提供信息。
表决报告
13(cO)1017
GB/T17883—1999

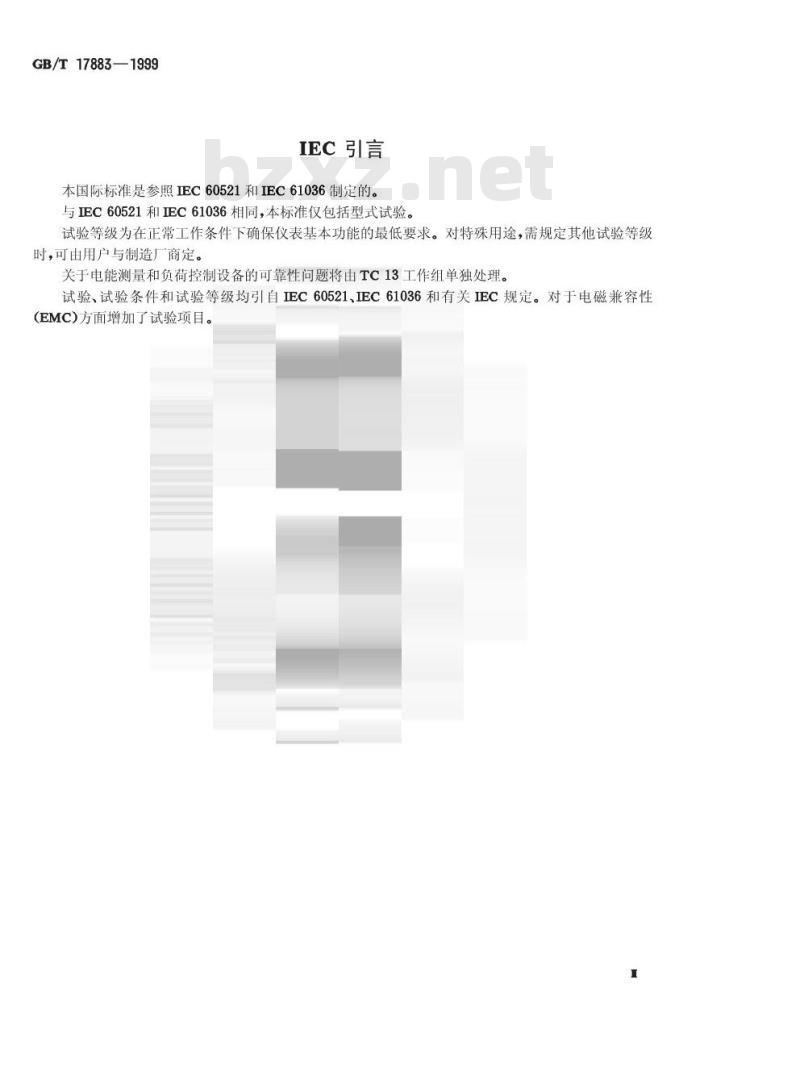

IEC引言
本国际标准是参照IEC60521和IEC61036制定的。与IEC60521和IEC61036相同，本标准仅包括型式试验。试验等级为在正常工作条件下确保仪表基本功能的最低要求。对特殊用途，需规定其他试验等级时，可由用户与制造厂商定。
关于电能测量和负荷控制设备的可靠性问题将由TC13工作组单独处理。试验、试验条件和试验等级均引自IEC60521、IEC61036和有关IEC规定。对于电磁兼容性(EMC)方面增加了试验项目。
1范围
中华人民共和国国家标准
0.2S级和0.5S级静止式
交流有功电度表
Alternating current static watt-hour meters foractive energy (classes 0. 2S and 0. 5s)GB/T17883—1999
eqvIEC60687:1992
本标准仅适用于新制造的用于测量45Hz~65Hz交流有功电能的准确度等级为0.2S级和0.5S级的静止式有功电度表(以下简称仪表)及其型式试验。本标准仅适用于室内使用的，由一个或多个测量元件和计度器装在同一表壳内的接互感器工作的静止式电度表。
注：IEC60185对测量范围在0.0511.21或0.051g~1.51或0.051~21，的互感器以及准确度等级为0.2S和0.5S测量范围在0.01I1.2I的互感器给子了规定。当电度表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.011.~1.21n。
本标准也适用于测量双向电能的仪表。本标准不适用于：
a）接线端电压超过600V(三相电度表为线对线电压）的有功电度表；b）可携式仪表和户外用仪表；
c）仪表计度器的数据接口；
d）标准表。
若显示器和/或览存器为外接的，或者在表内包含有其他器件（如最大需量指示器、遥测器、时间开关或远距离控制器等)的情况，本标准仅适用于计量部分。本标准未包括验收试验和一致性试验。本标准未包括嵌入式仪表机械性能要求。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.5—1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击(idtIEC 60068-2-27:1987)
GB/T2423.10—1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦)(idtEC60068-2-6：1982)
GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则(idtIEC60695-2-1/1:1994)
GB/T5465.2—1996电气设备用图形符号(idtIEC60417：1994)国家质量技术监督局1999-10-10批准2000-03-01实施
GB/T17883—1999

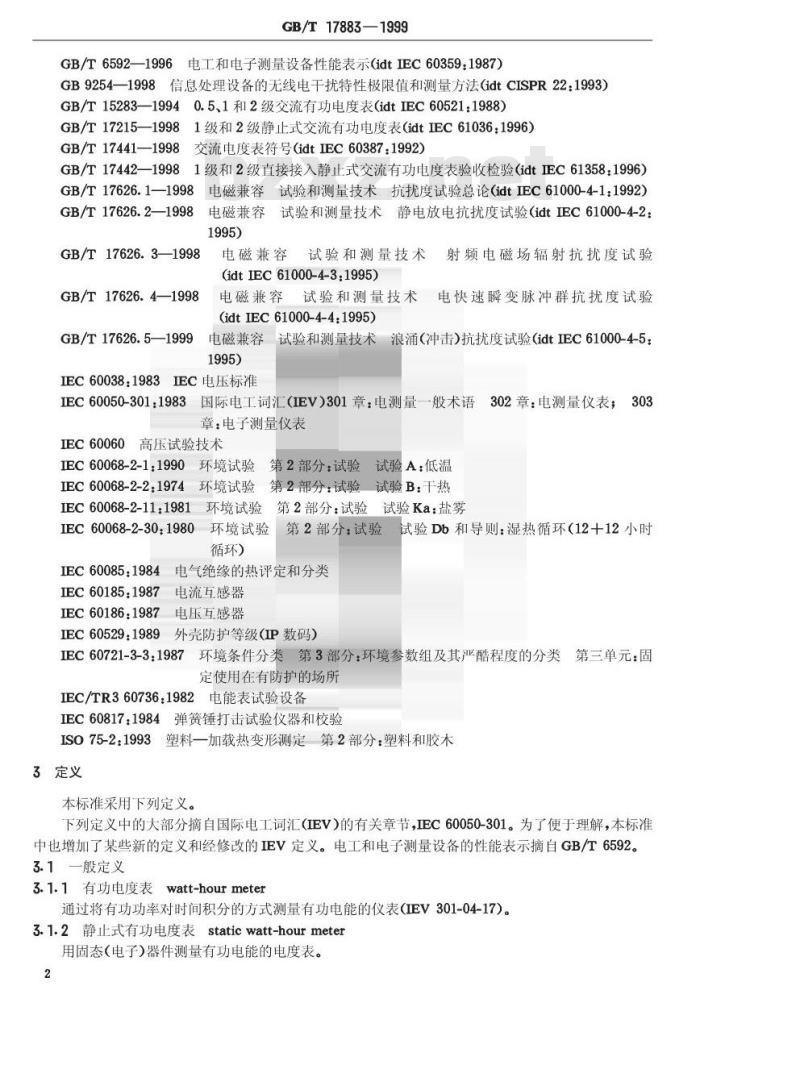

GB/T6592—1996电工和电子测量设备性能表示（idtIEC60359：1987）GB9254—1998信息处理设备的无线电干扰特性极限值和测量方法(idtCISPR22：1993)GB/T15283—19940.5、1和2级交流有功电度表(idtIEC60521：1988）GB/T17215—19981级和2级静止式交流有功电度表（idtIEC61036：1996）GB/T17441—1998
3交流电度表符号(idtIEC60387：1992)GB/T17442—1998
31级和2级直接接入静止式交流有功电度表验收检验(idtEC61358：1996)GB/T17626.1—1998电磁兼容试验和测量技术抗扰度试验总论(idtIEC61000-4-1:1992)GB/T17626.2—1998
GB/T17626.3—1998
GB/T17626.4—1998
GB/T17626.5—1999
电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC61000-4-3.1995)
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idtIEC61000-4-4:1995)
电磁兼容试验和测量技术浪涌（冲击)抗扰度试验(idtIEC61000-4-5：1995)
IEC60038：1983IEC电压标准
IEC60050-301：1983国际电工词汇（IEV）301章：电测量般术语302章：电测量仪表；303章：电子测量仪表
IEC60060高压试验技术
IEC60068-2-1:1990环境试验
第2部分：试验试验A：低温
IEC60068-2-2：1974环境试验
第2部分：试验试验B：干热
IEC60068-2-11：1981环境试验第2部分：试验试验Ka：盐雾IEC60068-2-30：1980环境试验
循环）
第2部分：试验试验Db和导则：湿热循环（12+12小时IEC60085：1984电气绝缘的热评定和分类IEC60185：1987电流互感器
IEC60186：1987电压互感器
IEC60529：1989外壳防护等级（IP数码）IEC60721-3-3：1987环境条件分类第3部分：环境参数组及其严酷程度的分类第三单元：固定使用在有防护的场所
IEC/TR360736：1982电能表试验设备IEC60817：1984弹簧锤打击试验仪器和校验ISO75-2：1993塑料一加载热变形测定第2部分：塑料和胶木3定义
本标准采用下列定义。
下列定义中的大部分摘自国际电工词汇（IEV）的有关章节，IEC60050-301。为了便于理解，本标准中也增加了某些新的定义和经修改的IEV定义。电工和电子测量设备的性能表示摘自GB/T6592。3.1—般定义
3.1.1有功电度表watt-hourmeter通过将有功功率对时间积分的方式测量有功电能的仪表(IEV301-04-17)。3.1.2静止式有功电度表staticwatt-hourmeter用固态(电子)器件测量有功电能的电度表。2
GB/T17883—1999
3.1.3多费率电度表multi-ratemeter装有多个计度器的电度表，每一个计度器在规定的时段内对应不同的费率计度(IEV302-04-06)。3.1.4电度表型号metertype
用作规定由一个制造厂制造的仪表具体设计的术语，每一型号应具有：a）相同的计量性能，
b）部件结构相同一致。
同司一型号可以有几个参比电流值和参比电压值。仪表型号是由制造厂用一组或多组字母或数字或字母和数字的组合命名的。每一型号仪表的命名是唯一的。在我国正式产品的型号由国家指定的部门统一管理、颁发。注：以交付型式试验的样表来代表该型号的仪表，其特性值(参比电流和参比电压)从制造厂推荐的表中选取。3.1.5标准表referencemeter
用于测定电能单位的电度表，通常被设计和工作在可调控的实验室环境中能得到最高的准确度和稳定性。
3.2功能器件的定义
3.2.1测量器件measuringelement仪表中产生与电能成比例输出量的部件。3.2.2输出装置
3.2.2.1测试输出testoutput
用来检测仪表的装置。
3.2.2.2工作指示器operationindicator给出仪表工作状况的可视信号的装置3.2.3贮存器memory
贮存数字信息的器件。
3.2.3.1非易失贮存器non-volatilememory断电时能保持信息的贮存器。
3.2.4显示器display
显示贮存器内容的单元。
3.2.5计度器register
由贮存器和显示器构成的能贮存和显示信息的机电或电子单元。单一显示器可与多组电子贮存单元一同构成多计度器。3.2.6电流线路currentcircuit
导入仪表所连线路电流的仪表内部接线和部分测量器件。3.2.7电压线路voltagecircuit
导入仪表所连线路电压的仪表内部接线、部分测量器件和仪表用电源（如仪表不由外接辅助电源供电)。
3.2.8辅助线路auxiliarycircuit连接外部装置（如时钟、继电器、脉冲计数器或如需要的外部电源）的装在表壳内的辅助装置的器件(灯、接触器等)和接线。
3.2.9常数constant
表示仪表记录的有功电能与相应的测试输出值之间关系的值。如此值是脉冲数，则常数是每千瓦时的脉冲数(imp/kWh）或者是每一脉冲的瓦时数(Wh/imp）。3.3机械部件的定义
3.3.1室内仪表indoormeter
GB/T17883—1999
在对环境影响有附加保护措施(室内或箱柜)的场所中使用的仪表。3.3.2表底base
仪表的底座。通常用它固定和装配测量器件、端子、端子座和表盖。对嵌装式仪表，其表底可包括表壳侧面。3.3.2.1插座socket
带有插口的底座，可插入插拔式电度表的插头，并带有同电源线连接的接线端。可以是供一只仪表用的单位置插座或者是供数只仪表用的多位置插座。3.3.3表盖cover
仪表正面的封装壳。由全部透明的或者带有窗口的不透明的材料制成，通过窗口可以读取工作指示器(如装设时)和显示数值。
3.3.4表壳case
由表底和表盖构成。表壳可由一个或多个仪表共用。3.3.5可触及导电部件accessibleconductivepart当仪表安装并准备使用状态时，用标准试指可触到的导电部件。3.3.6保护接地端protectiveearthterminal出于安全目的，同仪表的可触及导电部件连接的端子。3.3.7端子座terminalblock
由绝缘材料制成的支持件，其上面组装有仪表的全部或部分接线端子。3.3.8端子盖terminalcover
覆盖仪表接线端和接于此端的外部导线或电缆末端的盖，3.3.9间隙clearance
两导电部件间的最短距离。
3.3.10爬电距离creepagedistance两导电部件间沿绝缘表面测量的最短距离。3.4绝缘的定义
3.4.1基本绝缘basicinsulation为防止电击，对带电部件采取的一种基本保护的绝缘。注：基本绝缘不一定包括仅用于功能目的的绝缘。3.4.2附加绝缘supplementaryinsulation为防基本绝缘失效后的电击，而对基本绝缘附加的独立绝缘3.4.3双重绝缘doubleinsulation由基本绝缘和附加绝缘二者构成的绝缘。3.4.4加强绝缘reinforcedinsulation为带电部件采取的电击防护等级等于双重绝缘的单一绝缘系统。注：“绝缘系统”一词不可理解为是一个单一体，其可由多层构成，每一层不能按附加绝缘或基本绝缘单独测试。3.5仪表量值的定义
3.5.1额定电流*)(1）ratedcurrent(I.）确定经互感器工作的仪表有关特性的电流值。3.5.2最大电流*）（1mx）maximumcurrent（Imax）仪表能满足本标准准确度要求的电流最大值。3.5.3参比电压(U.）referencevoltage(U.）*）除非另有规定，电流和电压值为均方根值。4
确定仪表有关特性的电压值。
3.5.4参比频率referencefrequency确定仪表有关特性的频率值。
3.5.5等级指数classindex
GB/T17883—1999
仪表在本标准所定义的参比条件（包括参比值的允差）下测试，在0.051.～1mx间的全部电流值上、功率因数为1(三相仪表为平衡负载)时规定的允许百分数误差极限的数字。注：本标准中仪表按其等级指数分为0.2S级和0.5S级。3.5.6百分数误差percentageerror百分数误差由下式给出：
百分数误差=仪表记录的电能一真值电能×100真值电能
注：因为不可能测定出真值，可由一个带有规定不确定度的值与其近似，此值也可按制造厂和用户商定的或符合国家标准的标准表来确定。
3.6影响量的定义
3.6.1影响量influencequantity影响仪表工作特性的任一量，一般是外部量。3.6.2参比条件referenceconditions一组带有参比值及其允差和参比范围的影响量和性能特性，按此条件规定基本误差。3.6.3由影响量引起的误差改变量variationoferrorduetoaninfluencequantity仅当一个影响量相继为两个规定值而其余的为参比值时，引起仪表百分数误差之间的差值。3.6.4畸变因数distortionfactor谐波含量的均方根值(非正弦量减去基波量)与非正弦量均方根值的比值。一般畸变因数以百分数表示。
3.6.5电磁骚扰electromagneticdisturbance能影响仪表功能或计量特性的传导的或辐射的电磁干扰。3.6.6参比温度referencetemperature规定作为参比条件的环境温度。3.6.6.1平均温度系数meantemperaturecoefficient百分数误差的改变与产生此改变的温度变化的比值。3.6.7额定工作条件ratedoperatingconditions性能特性为一组规定的测量范围，影响量为组规定的工作范围，在这一条件下规定和测定仪表的工作误差或改变量。
3.6.8规定的测量范围specifiedmeasuringrange被测量的一组值，在此值下仪表的误差分布在规定的极限内。3.6.9规定的工作范围specifiedoperatingrange单一影响量值的范围，此范围形成额定工作条件的一个部分。3.6.10极限工作范围limitrangeofoperation工作中的仪表能经受的不至于损坏的极值条件当仪表接着在额定工作条件下工作时计量特性不降低。
3.6.11贮存和运输条件storageandtransportconditions未工作的仪表能经受的不至于损坏的极值条件，当仪表接着在额定工作条件下工作时计量特性不降低。
3.6.12正常工作位置normalworkingposition由制造厂规定的使仪表正常工作的位置。5
3.6.13热稳定性thermalstabilityGB/T17883—1999
在测量中经20min后，热效应引起的误差变化小于最大容许误差的0.1倍即认作是达到热稳定。3.7试验的定义
3.7.1 型式试验type test
为检验仪表的型式是否符合本标准中相应准确度等级的仪表的全部要求，而对制造厂选出的同一型式的并有相同特性的数只仪表进行的一系列试验的过程。4要求
4.1标准的电量值
4.1.1标准参比电压（见表1)
表1标准参比电压
仅经电流互感器接通
经电压互感器接通
4.1.2标准额定电流
标准值
120-220230—277-380400-480
(IEC60038)
57.7—63.5—100—110—115—120—200(IEC60186)
标准额定电流是1A、2A和5A。
4.1.2.1标准最大电流
仪表的标准额定最大电流应不小于1.21a。4.1.3标准参比频率
参比频率的标准值为50Hz或60Hz4.2机械要求
4.2.1一般机械要求
例外值
100—127—200—240—415
173—190—220
仪表的设计和结构应能保证在额定条件下和正常工作位置使用时不引起任何危险，尤其应保证：防电击的人身安全；
一防过高温度的人身安全
一防火焰蔓延，
一防固体异物、灰尘和水的进入。在额定工作条件下易受腐蚀的所有部件应予以有效防护。在额定工作条件下，任一保护层不应由于般的操作而损坏，不应由于在空气中暴露而损坏。注：用在腐蚀环境中的仪表应满足订货合同规定的附加要求（例如：盐雾试验按IEC60068-2-11要求）。4.2.2表壳
仪表应有能铅封的表壳，只有破坏铅封后才能触及仪表内部部件不使用工具就不能拆下表盖。
表壳的结构和装配应能保证在出现非永久性变形时不妨碍仪表正常工作。除非另有规定，在参比条件下接入对地超过250V以上电网的仪表，且表壳的全部或部分是金属材料时，应装有保护接地端。
4.2.3窗口
如表盖是非透明的，则应设计有一个或数个窗口，以便读数和观测工作指示器。窗口应由透明材料制造，不破坏铅封就不能取下未损坏的窗口。4.2.4端子、端子座、保护接地端端子应组装在端子座中，端子座应有足够的绝缘性能和机械强度。为满足此项要求，当选择端子座6
材料时应考虑适当的材料试验。GB/T17883—1999
端子座的材料应能通过ISO75中规定的温度为135℃、压力为1.8MPa（方法A)的试验。构成端子孔的延伸部分的绝缘材料上的孔应有足够的尺寸，以容纳导体的绝缘。导线同端子的固定方式应确保充分的和持久的接触，以免松动和发热。传送接触力的螺钉和在仪表寿命期间内需多次松紧的固定螺钉应入金属螺套中。每一端子中的所有部件，应保证同任一其他金属部件相接触而产生腐蚀的可能性最小。电气连接应设计成不通过绝缘体来传递接触力。对于电流线路，其电压应视作与相关的电压线路的电压相同。组装在一起并具有不同电位的端子应加以保护，以防偶然短路。可用绝缘栅保护。一个电流线路的端子应视作具有相同的电位。
各端子、固定导体的螺钉、外部的或内部的导体，不应同金属端盖接触。保护接地端(如装设时)应该：
a）同可触及金属部件电气联结；b）（如可能时)是表底的构成部件，c）尽量邻近端座，
d）能容纳至少为电网导线同截面的导体：e）清楚地标志接地符号（见GB/T5465.2的No.5019）。安装后，不使用工具就不能松开保护接地端。4.2.5端盖
仪表端子如组装在端子座上且无其他保护措施时，应有一个独立于表盖而铅封的盖。该端子盖应能封闭实际的端子、导体固定螺钉以及适当长度的外部导体及其绝缘体（除非另有规定）。如仪表是板面安装的，不破坏端子盖铅封就不可能触及端子。嵌装式安装仪表（通常是插座连接）不要求专门的端子封印。4.2.6间隙和爬电距离
端子座的间隙和爬电距离，以及端子和表壳的周围部件（如果是金属的）的间隙和爬电距离不应小于表2中规定值。
端子盖（如果是金属的）与螺钉（在固定最大导体时）的顶面之间的间隙不应小于表2中相关值。表2端子座的间隙和爬电距离
从额定的系统电压
中引出的相对地电压
《300
《600
最小间隙
还应满足脉冲电压试验要求（见5.4.6.2)。4.2.7耐热和阻燃
最小爬电距离
端子座、端子盖和表壳应具备合理的防火焰蔓延措施。不应由于与其接触的带电件的过热而引起燃烧。并按照5.2.4规定进行试验。4.2.8防尘和防水
仪表应符合IEC60529中给出的防护等级IP51，且仪表内无负压。试验见5.2.5。
4.2.9被测值的显示
GB/T17883—1999
可用机电计度器或电子显示器显示信息。用电子显示时，其非易失贮存器最少记忆时间应是4个月。
注：更长的记忆时间，可通过订货合同规定。用一个显示器显示多种值时，应能显示所有相关的贮存内容。在显示贮存内容时，应能识别每一相应的费率。
应能指示当时的有效费率。
当仪表未通电时，电子显示器不需显示。被测值的基本单位是千瓦时(kWh)或兆瓦时(MWh）。机电计度器连续转动的字轮，显示最小值的字轮应分成10个分度，并标志数字。每一分度再分成10个格或者是确保相同读数准确度的其他分度形式。表示小数的字轮(若是可见的)应区别标志。计度器在参比电压、最大电流和功率因数为1的条件下应能记录和显示从零开始至少1500h的电能。
注：多于1500h，可通过订货合同规定。4.2.10输出装置
仪表应装有测试输出装置，该装置应能从正面触及到，并能用适当的测试设备监测。工作指示器（如装设时）应能从正面看到。4.2.11仪表的标志
4.2.11.1铭牌
每一只仪表应标有下列信息：
a）制造厂名或商标和产地；
b）型号（见3.1.4)和认证标志；c）仪表的相数和线数（例如，单相、三相三线、三相四线），可按GB/T17441中规定的图形符号代替
d）制造系列号和年份，如系列号标在表盖的标牌上时，则也应标在表底或测量机构上；e）参比电压以下述形式之一标出：1）测量元件数（如多于个元件时)和仪表电压线路的端电压，2）系统的额定电压或者与仪表连接的仪用互感器的二次电压。表3中给出了标志举例。
表3电压标志
单相220V
三相三线2元件（相间电压100V）三相四线3元件（相对中性点57.7V）电压线路端电压
2×100
3×57.7/100
额定系统电压
3×100
3×57.7/100www.bzxz.net
f）标志与仪表连接的互感器的额定二次电流。例如：/5A，仪表的额定电流和最大电流可列入型式名称中，
g）参比频率，以Hz表示；
h）仪表常数，以aWh/imp或imp/kWh形式表示；i）仪表的等级指数，
j）参比温度不是23℃时，应标出；采用说明：
根据我国的具体情况，表3给出了适合我国的电压标志。8
k）辅助电压(如采用)。
GB/T17883—1999
a)、b)和c)项信息可标在永久固定于表盖外部的标牌上。d)～k项信息应优先标在仪表内部的铭牌上。标志应清晰、持久，并且从表外可见。若仪表常数中考虑了仪用互感器（仪表通过此记录电能），则应标出互感器变化。应使用标准规定的符号（见GB/T17441）。4.2.11.2接线图和端子标志
每只仪表应标出接线图。对于三相仪表，接线图中还应标出仪表连接的相序。可按照国家标准规定的识别数字表示接线图。
如仪表端子加以标志，此标志也应标在接线图中。4.3气候条件
4.3.1温度范围
仪表温度范围见表4。表中值引自IEC60721-3-3中表1，其中m)冷凝和p)结冰情况例外。试验见5.3。
表4温度范围
规定的工作范围
工作极限范围
贮存和运输极限范围
由于温度改变量引起允许的平均温度系数在表13给出。4.3.2相对湿度
—10℃~45℃
—20℃～55℃
-20℃~55℃
仪表应满足表5的相对湿度要求。温度和湿度组合的试验见5.3.3。表5相对湿度
30天，一年中这些天是以自然方式分布的在其余时间有时达到
作为环境温度函数的相对湿度的规定值见附录A。4.4电气要求
4.4.1功率消耗
在参比温度和参比频率下，每一电压线路在参比电压下和每电流线路在额定电流下的有功功率和视在功率消耗不应超过表6规定值。表6功率消耗（包括电源）
内部连接电源
电压线路
电流线路
辅助电源
2W、10VA
外部连接电源
注：上述数值是平均值，开关电源的峰值允许超过上述值，但应注意同所接电压互感器额定值匹配。4.4.2电源电压影响
4.4.2.1电压范围（见表7)
