【国家标准(GB)】 汽车 柴油机旋装式燃油滤清器 安装和连接尺寸

GB/T 17653—1999

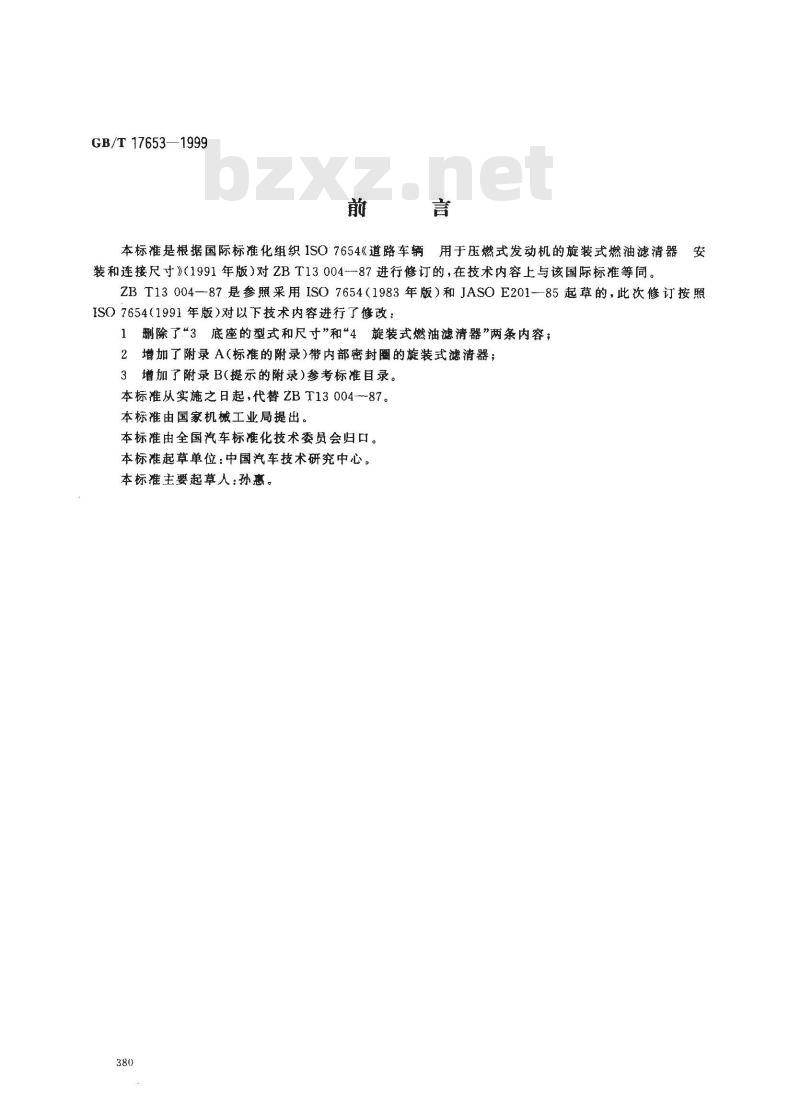

本标准是根据国际标准化组织ISO7654《道路车辆用于压燃式发动机的旋装式燃油滤清器安
装和连接尺寸》（1991年版）对ZBT13004-87进行修订的，在技术内容上与该国际标准等同。ZBT13004—87是参照采用ISO7654（1983年版）和JASOE201--85起草的，此次修订按照ISO7654（1991年版）对以下技术内容进行了修改：1删除了“3底座的型式和尺寸”和“4旋装式燃油滤清器”两条内容；2增加了附录A（标准的附录)带内部密封圈的旋装式滤清器；3增加了附录 B(提示的附录)参考标准目录。本标准从实施之日起，代替ZBT13004-87。本标推由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心，本标准主要起草人：孙惠。
GB/T17653—1999

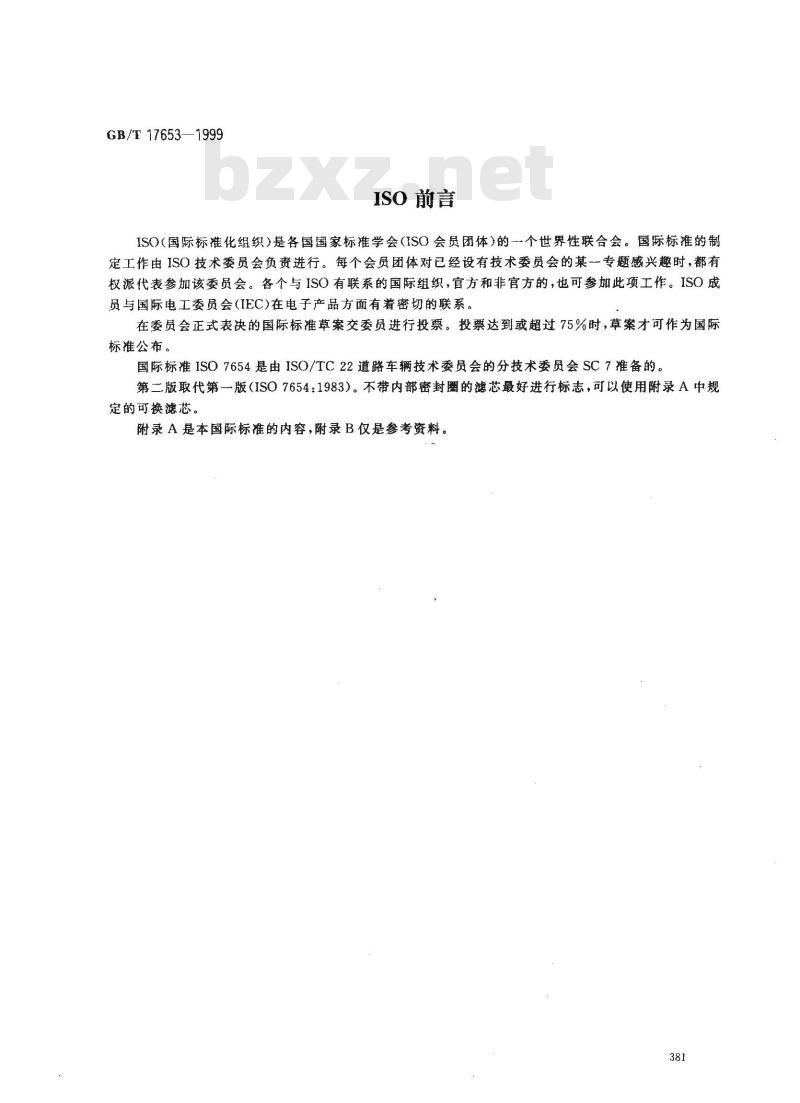

ISO前言
ISO(国际标准化组织）是各国国家标准学会（ISO会员团体）的一个世界性联合会。国际标准的制定工作由ISO技术委员会负责进行。每个会员团体对已经设有技术委员会的某一专题感兴趣时，都有权派代表参加该委员会。各个与ISO有联系的国际组织，官方和非官方的，也可参加此项工作。ISO成员与国际电工委员会（IEC)在电子产品方面有着密切的联系。在委员会正式表决的国际标准草案交委员进行投票。投票达到或超过75%时，草案才可作为国际标准公布。
国际标准ISO7654是由ISO/TC22道路车辆技术委员会的分技术委员会SC7准备的。第二版取代第版（ISO7654：1983）。不带内部密封圈的滤芯最好进行标志，可以使用附录A中规定的可换滤芯。
附录 A是本国际标准的内容,附录 B仅是参考资料。381

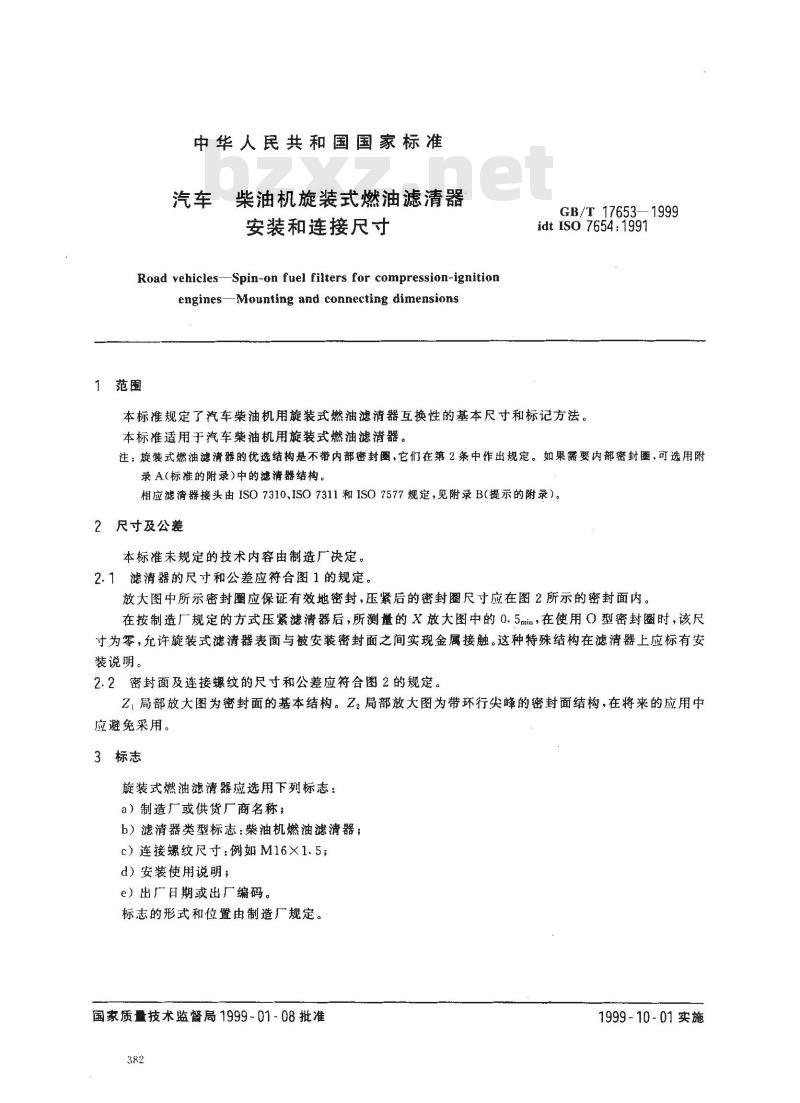

中华人民共和国国家标准
柴油机旋装式燃油滤清器
安装和连接尺寸
Road vehicles-Spin-on fuel filters for compression-ignitionengines-Mounting and connecting dimensions1范围
GB/T17653--1999
idt ISO 7654: 1991
本标准规定了汽车柴油机用旋装式燃油滤清器互换性的基本尺寸和标记方法。本标准适用于汽车柴油机用旋装式燃油滤清器。注：旋装式燃油滤消器的优选结构是不带内部密封国，它们在第2条中作出规定。如果需要内部密封圈，可选用附录 A(标准的附录)中的滤清器结构。相应滤清器接头由ISO7310、ISO7311和ISO7577规定，见附录B（提示的附录）。2尺寸及公差
本标准未规定的技术内容由制造厂决定。2.1滤清器的尺寸和公差应符合图1的规定。放大图中所示密封圈应保证有效地密封，压紧后的密封圈尺寸应在图2所示的密封面内。在按制造厂规定的方式压紧滤清器后，所测量的X放大图中的0.5min，在使用○型密封圈时，该尺寸为零，允许旋装式滤清器表面与被安装密封面之间实现金属接触。这种特殊结构在滤清器上应标有安装说明。
2.2密封面及连接螺纹的尺寸和公差应符合图2的规定。Z，局部放大图为密封面的基本结构。Z，局部放大图为带环行尖峰的密封面结构，在将来的应用中应避免采用。
3标志
旋装式燃油滤清器应选用下列标志：a）制造厂或供货厂商名称；
b）滤清器类型标志：柴油机燃油滤清器；c）连接螺纹尺寸：例如M16×1.5；d）安装使用说明；
e）出厂日期或出厂编码。
标志的形式和位置由制造厂规定。国家质量技术监督局1999-01-08批准382
1999-10-01实施
圆角或
倾角任选
最小密封面
GB/T17653-
密封圈

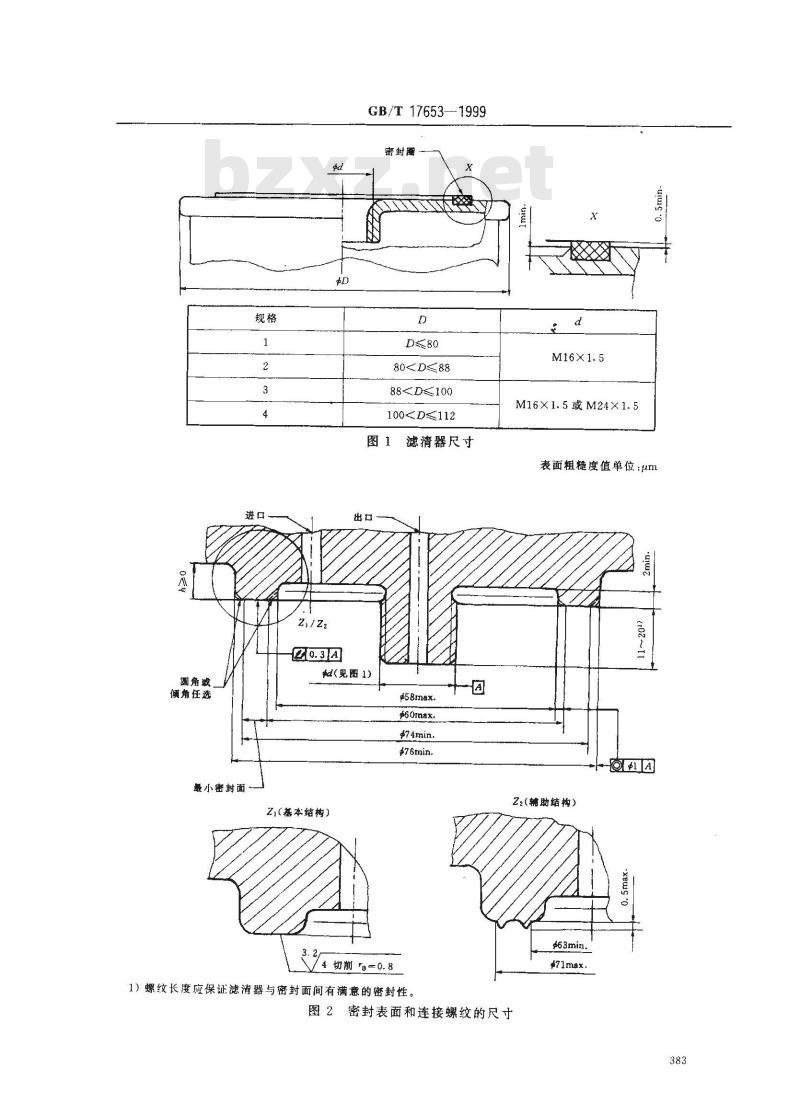

8088100图1滤清器尺寸
+d(见图 1)
$76min，
ZI（基本结构）
/4切削=0.8
1）螺纹长度应保证滤清器与密封面间有满意的密封性。M16×1.5
M16×1.5或M24×1.5
表面粗糙度值单位:μm
Z2(辅助结构）
图2密封表面和连接螺纹的尺寸
GB/T17653—1999

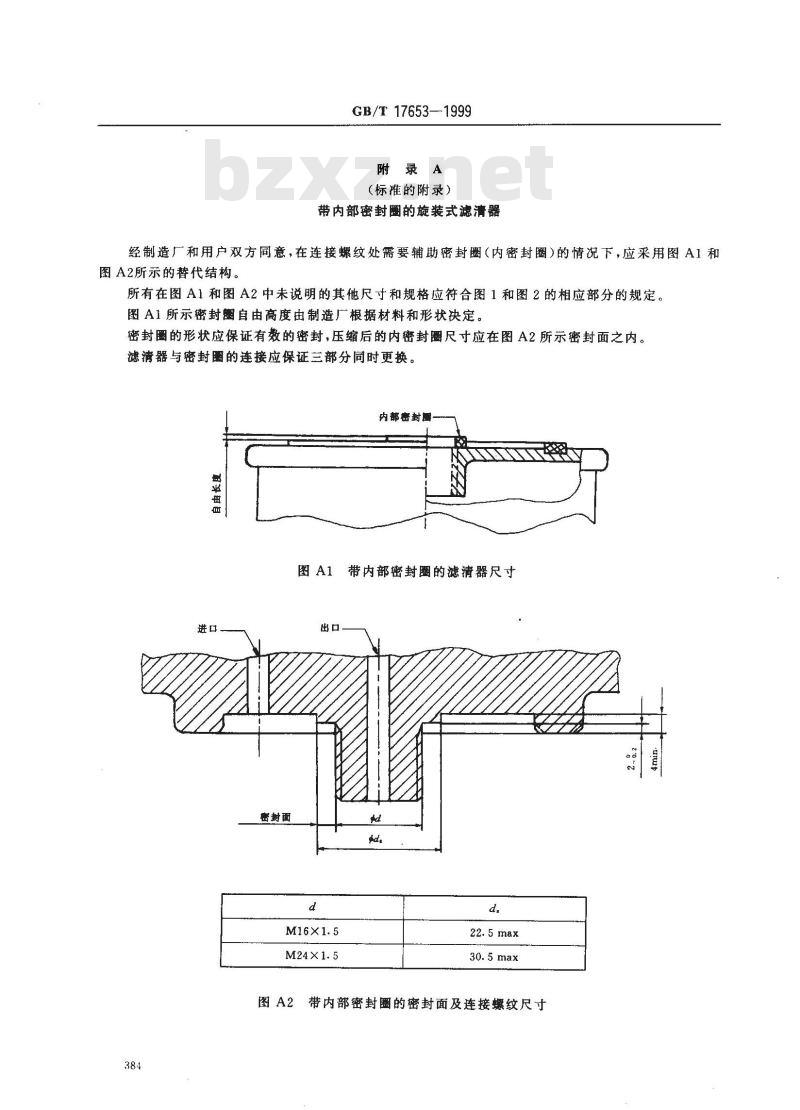

附录A
(标准的附录)
带内部密封圈的旋装式滤清器
经制造厂和用户双方同意，在连接螺纹处需要辅助密封圈（内密封圈）的情况下，应采用图A1和图A2所示的替代结构。
所有在图A1和图A2中未说明的其他尺寸和规格应符合图1和图2的相应部分的规定。图A1所示密封圈自由高度由制造厂根据材料和形状决定。密封圈的形状应保证有数的密封，压缩后的内密封圈尺寸应在图A2所示密封面之内。滤清器与密封图的连接应保证三部分同时更换。内部密封圃
图A1带内部密封圈的滤清器尺寸进口
密封面
带内部密封圈的密封面及连接螺纹尺寸ISO 7310:1984
ISO 7311 :1984
ISO 7577: 1982
安装和连接尺寸
道路车辆Www.bzxZ.net
道路车辆
道路车辆
GB/T17653—1999
附录B
（提示的附录）
参考标准目录
压燃式发动机
带垂直法兰的旋装式燃油滤清器接头安装和连接
压燃式发动机带垂直法兰的燃油滤清器接头安装和连接尺寸用于压燃式发动机带垂直法兰及三个螺栓固定的燃油滤清器接头385
