1范围

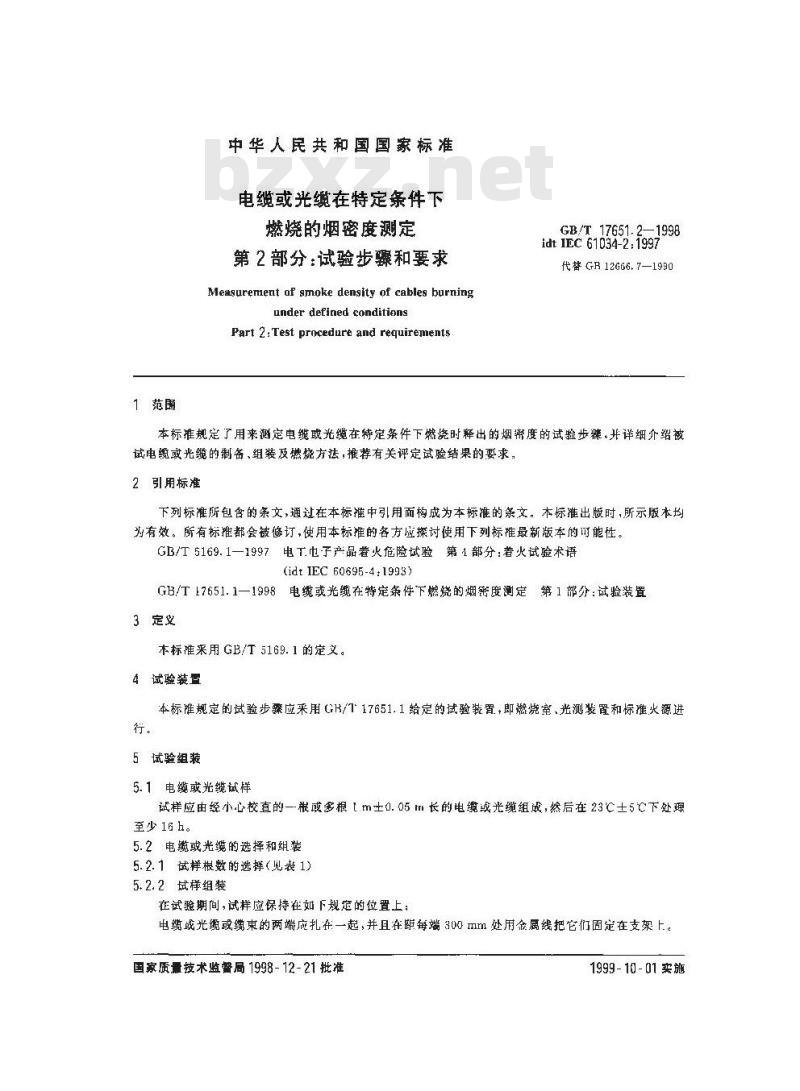

中华人民共和国国家标准
电缆或光缆在特定条件下
燃烧的烟密度测定
第2部分：试验步骤和要求
Measurement of smoke density of cables burningunder defined conditions
Part 2: Test procedure and requirementsGB/T 17651.2—1998
idt IEC 61034-2:1997
代替GR 12666,7—1990
本标准规定了用来定电缆或光缆在特定条件下燃烧时释出的烟凝度的试验步骤.并详细介绍被试电缆或光缆的制备，组装及燃烧方法，推荐有关评定试验结果的要求，2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标推都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 5169.1—1997电T.电子产品卷火危险试验第4部分着火试验术语
(idt IEC 60695-4:1993)wwW.bzxz.Net
GB/T 17651.1—1998
8电缆或光缆在特定条件下燃烧的烟密度测定第1部分：试验装置3定义
本标准采用 GB/T 5169. 1 的定义。4试验装置
本标准规定的试验步骤应采用 GK/7' 17651.1 给定的试验发置,即燃烧室,光测装置和标准,火源进行。
5试验组装
5.1电缆或光缆试样
试样应由经小心校直的一根或多根「m0.05m长的电缆或光缆组成，然后在23℃士5℃下处理至少 １6 h。
5.2电缆或光缆的选择和组装
5.2.1试样根数的选择(见表 1)
5.2.2试样组装
在试验期间，试样应保持在如下规定的位置上：电缆或光缆或缆束的两端应扎在一起，并且在距每端300mm处用金属线把它们固定在支架上。国家质量技术监督局1998-12-21批准1999-10 -01 实施
电缆或光缆外径D
20≤D40
10D≤20
1 N;=45/D根电缆或光缆。
2N,—45/3D东（注4)
GB/T 17651.2-1998
试样数
电缆或光缆数
N,（注 1和注 3)
缆束数（注4）
N,(注2和注3)
3Ni和N,慎应舍去小数成整数，得出电缆根数或缆束数4群一燃束应讲7电缆或光缴效合在一起构成，纹合节原在20L)至30L)之间，然后用盲径约为0.5mm的金属线从中心部位开婚每100mm绕两图乳紧（见图1)。注细电缆或光娠和软电境或光缆在试验期间可能会产生移动,这种情况推荐使用直径药为 0. 5 mm1 的金具线从多根电缓或光缆或缆东的中央开始向两竭每隔100am处镜两圈进行绑扎。或者用适当的装置例如弹黄或重量把多根电鱿光缆或缆束的端或两端张紧。金属线
5.3试样位罩
中心部分
试样根效7
人寸单位：num

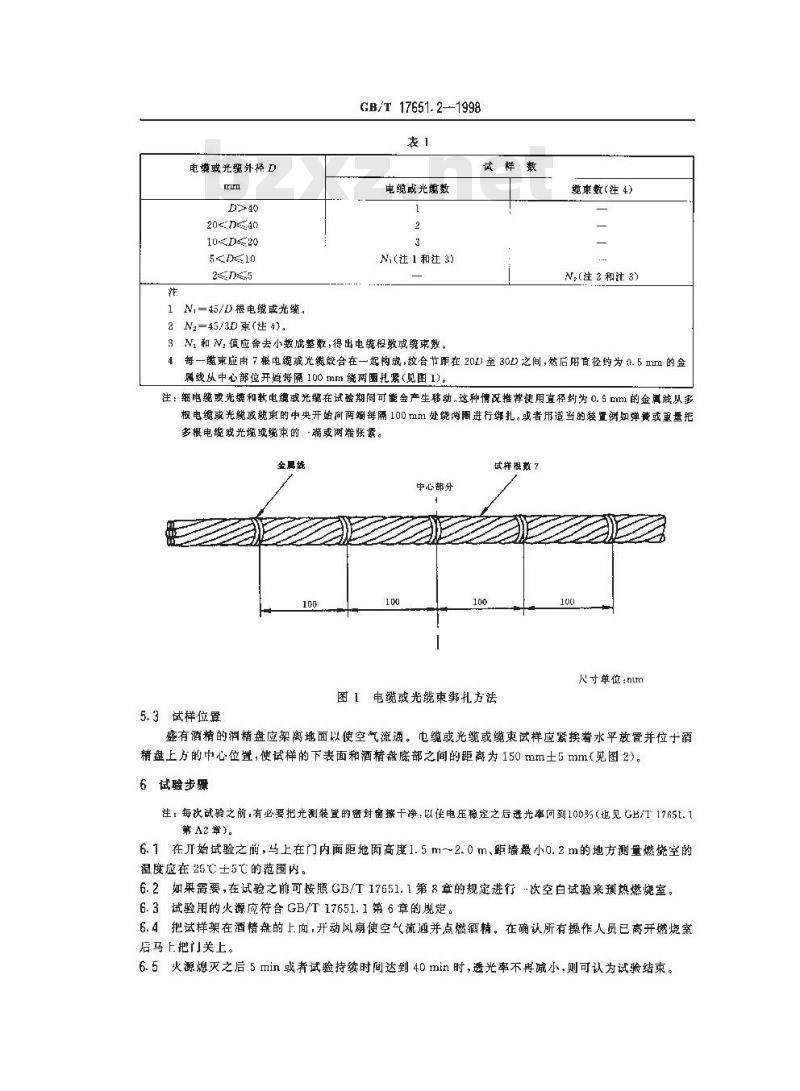

图1电缆或光缆束绑扎方法
盛有酒精的润精盘应架离地面以使空气流酒。电缆或光缆或缆束试样应紧换着水平放胃并位于酒精盘上方的中心位置，使试样的下表面和酒精盘底部之间的距离为150mm士5mm（见图2)。6试验步骤
注：每软试验之前，有必要把光测装置的密封窗擦十净，以使电压秘定之后透光率回到100为（也见GB/T1765t.1第A2章）。
6. 1 在开始试验之前,马上在门内面距地面高度1. 5 m~2. 0 m、距墙最小0. 2 m的地方测量燃烧空的温度应在25℃士5℃的范围内。
6.2如果需要，在试验之前可按照GB/T17651.1第8章的规定进行-次空白试验来预热燃烧室，6. 3试验用的火源应符合 GB/T 17651. 1第 6 章的定。6.4把试样架在酒精盘的上面，开动风扇使空气流通并点燃酒精，在确认所有操作人员已离开燃烧室后马上把门关上。
6.5火源熄灭之后 5 min 或者试验持续时间达到 40 min 时，透光率不再减小,则可认为试验结束。傻视图
平面图
6.6记录最小透光率。
6.7每次试验结束后排除燃烧产物。7 试验结果评定
GB/T17651.21998

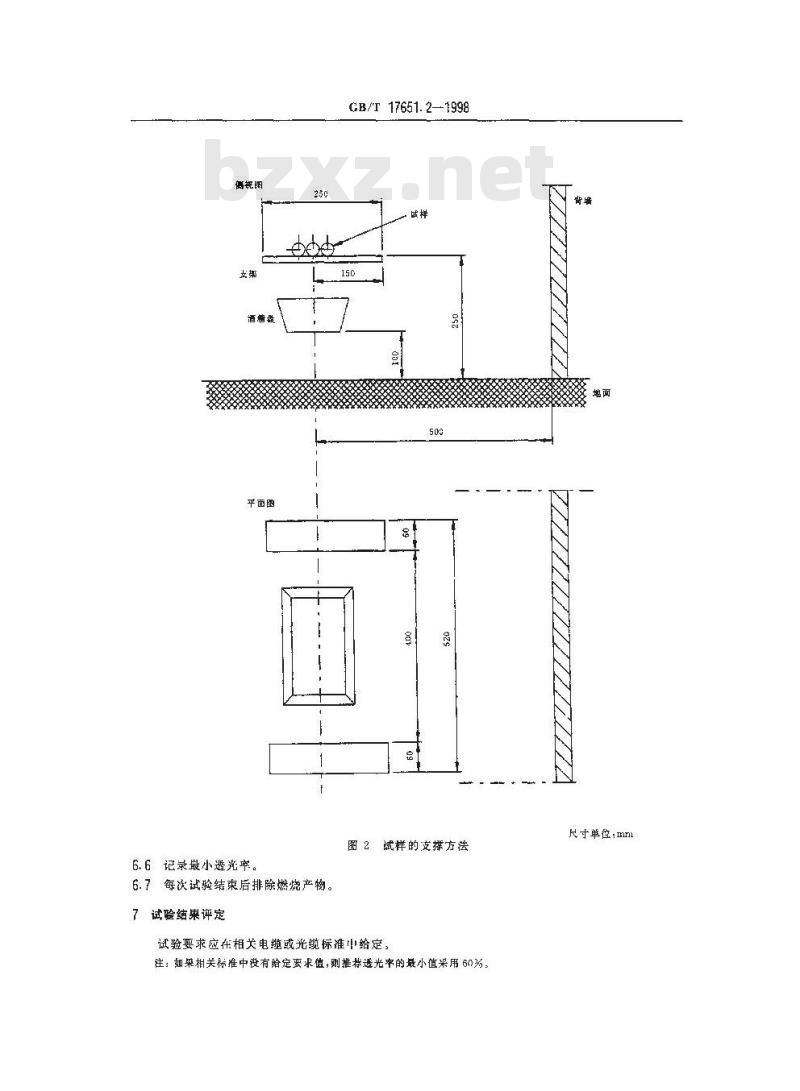

图2试样的支撑方法送
试验要求应在相关电缆或光缆标准中给定，注：如采相关标推中设有给定要求值，则推样透光卒的最小值用69为：尺寸单位：mm

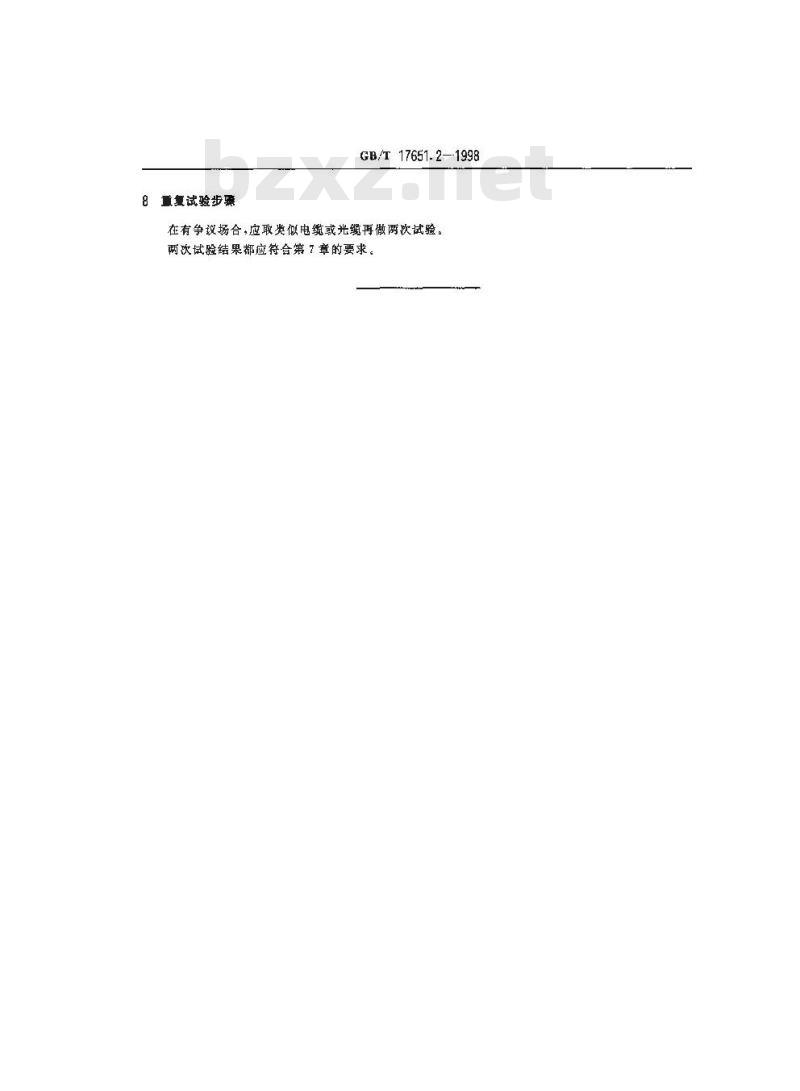

重复试验步骤
GB/T17651.2—-1998
在有争设场合，应取类似电缆或光缆再做两次试验。两次试验结果都应符合第 7章的要求。
