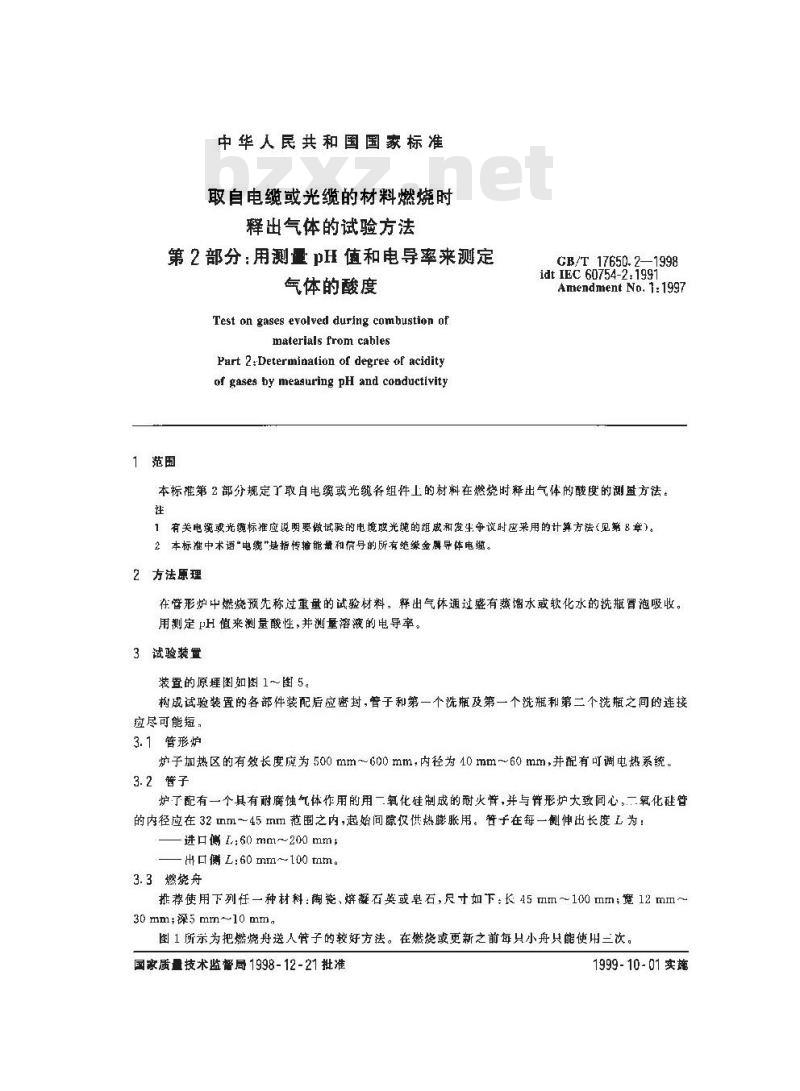

中华人民共和国国家标准
取自电缆或光缆的材料燃烧时
释出气体的试验方法
第2部分：用测量pH值和电导率来测定气体的酸度
Test on gases evolved during combustion ofmaterials from cables
Part 2:Determination of degree of acidityof gases by measuring pH and conductivity1范围
GB/T 17650. 2—1998
idt IEC 60754-2:1991
Amendment No. 1:1997
本标准第2部分规定了取自电缆或光甄各组件上的材料在燃烧时释出气体的酸度的测直方法。注
1 有关电筑或光织标准应说明要做试验的电统或光缆的组成和发生争议时应采用的计算方法(见第 8章)。2本标准中术语“电缆“是指传输能量和信导的所有绝缘金解导体电缆。2方法愿理
在管形炉中燃烧预先称过重量的试验材料，释出气体通过盛有蒸馅水或软化水的洗瓶冒泡吸收。用测定PH值来测量酸性,并测量溶液的电导率。3试验装置
装置的原理图如图 1 ~图 5。
构试验装置的各部件装配后应密封，管子和第一个洗瓶及第一个洗瓶和第二个洗瓶之回的连接应尽可能短，
3.1管形炉
炉子加热区的有效长度应为500 mm~600mm，内径为10mm~60mm,并配有可调电热系统。3.2管子Www.bzxZ.net
炉了配有一个具有耐腐蚀气体作用的用一氧化硅制成的耐火臂,并与形炉大致同心。氧化硅管的内径应在 32 mm～45 mm 范围之内,起始间仅供热膨胀用。管于在每一伸出长度 L 为：进口侧l：60mm~200mm
出口偏 L:60 mm~100 tmm。
3.3燃烧舟
推荐使用下列任一种材料:陶瓷,穿疑石英或皂石,尺寸如下:长 45 mm ～100 mm;宽 12 mm~30 mm:深5 mm~10 mm,
图1所示为把燃烧舟送人管子的较好方法。在燃烧或更新之前每只小舟只能使用三次。国家质量技术监督局1998-12-21批准1999-10-01实施

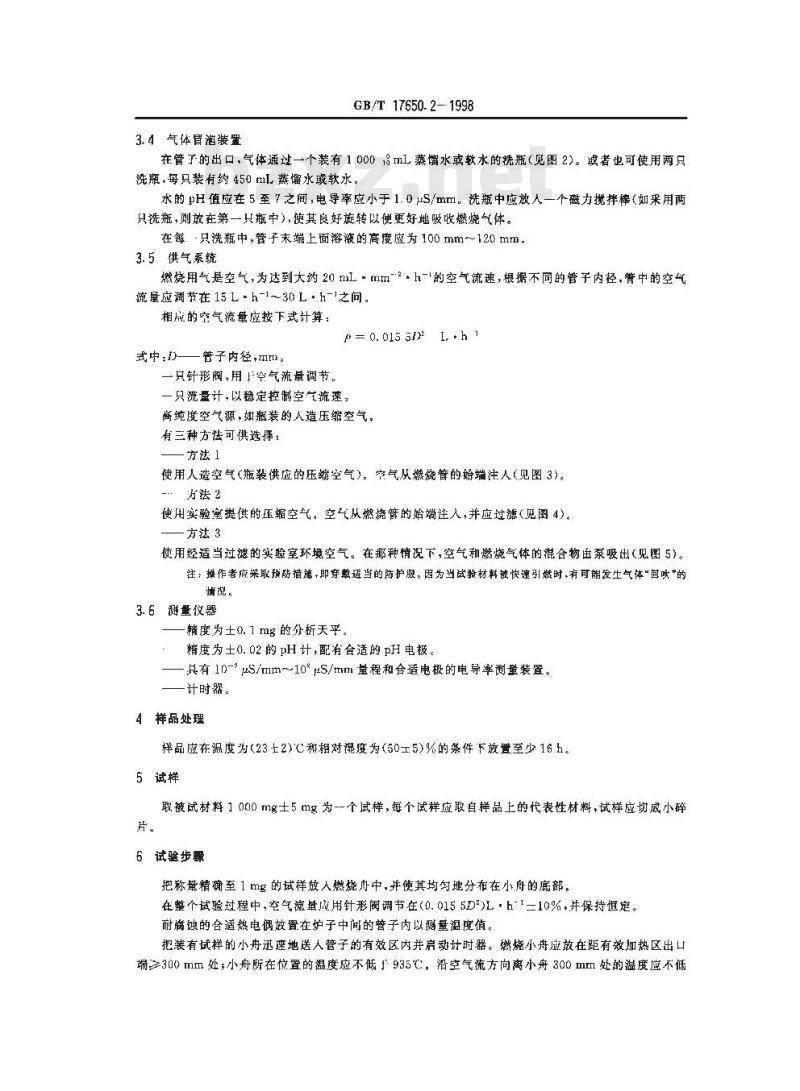

3.4气体置范装置
GB/T17650.2—1998
在管了的出口，气体通过一个装有100013mL蒸增水或软水的洗瓶（见图2)。或者也可使用两只洗瓶，每只装有约450mlL蒸馏水或软水水的 pH值应在 5 至 7 之间,电导率应小于 1. 0 μS/mm。洗瓶中应放人一个磁力搅拌棒(如采用两只洗瓶，则放在第一只瓶中），使其良好旋转以便更好地吸收燃烧气体。在每只洗瓶中，管子末端上面溶液的高度应为100mm~120mm，供气系统
燃烧用气是空气，为达到大约20 mL·tm2。h-的空气流速，根据不同的管子内径，臂中的空气流量应调节在15 L-h-1~3( L·h-1之问。相质的空气流量应按下式计算：p= 0.015 51)8L. h1
管子内径，m
一只针形阀，用上空气流量调节。一只流量计，以稳定控制空气流速，高纯度空气源，妞瓶装的人造压空气，有三种方法可供选
一方法1
使用人造空气(瓶装供应的压缩空气)。牢气从燃烧管的始端注人(见图3)。方法2
使用实验室提供的压缩空气。空气从燃烧管的始注入，并应过滤（见图4)。一方法3
使用经适当过滤的实验室环境空气。在种情况下，空气和燃烧气体的混合物由泵吸出（见图5）注，操作者应采取预防措施，即穿戴适当的防护眼。因为当或验材料被快速引燃时,有可能发生气体“回吹”的猜记。
3. 6 测量仪器
精度为土0. 1 的分析天平
精度为士0. 02 的 pH 计,配有合适的 pH 电极—具有 10-\μS/mm～~10°μS/mml 量程和合适电极的电导率测量装置。一计时器。
4样品处理
样品应在温度为(23士2)C和相对混度为(50工5)%的条件下放置至少 16 h 5试样
取被试材料1000m士5mg为--个试样，每个试样应取自样品上的代表性材料，试样应切感小碎片
6试验步累
把称单精确至1 mg的试样放人燃烧舟中,并使其均勾地分布在小舟的病部。在整个试验过程中，空气流载应用针形阈调节在(0.015 5D\)L，h=1=10%,并保持恒定。耐摘蚀的合适热电偶效置在炉子中间的管子内以量温度值。把装有试样的小舟迹速地送人管子的有效区内并启计时器。燃烧小舟应敢在距有效加热区出口端≥300 mm处;小舟所在位置的温度应不低\935℃。沿空气流方向离小舟300 mm处的溢度应不低f900℃。
GB/T 17650.2—1998

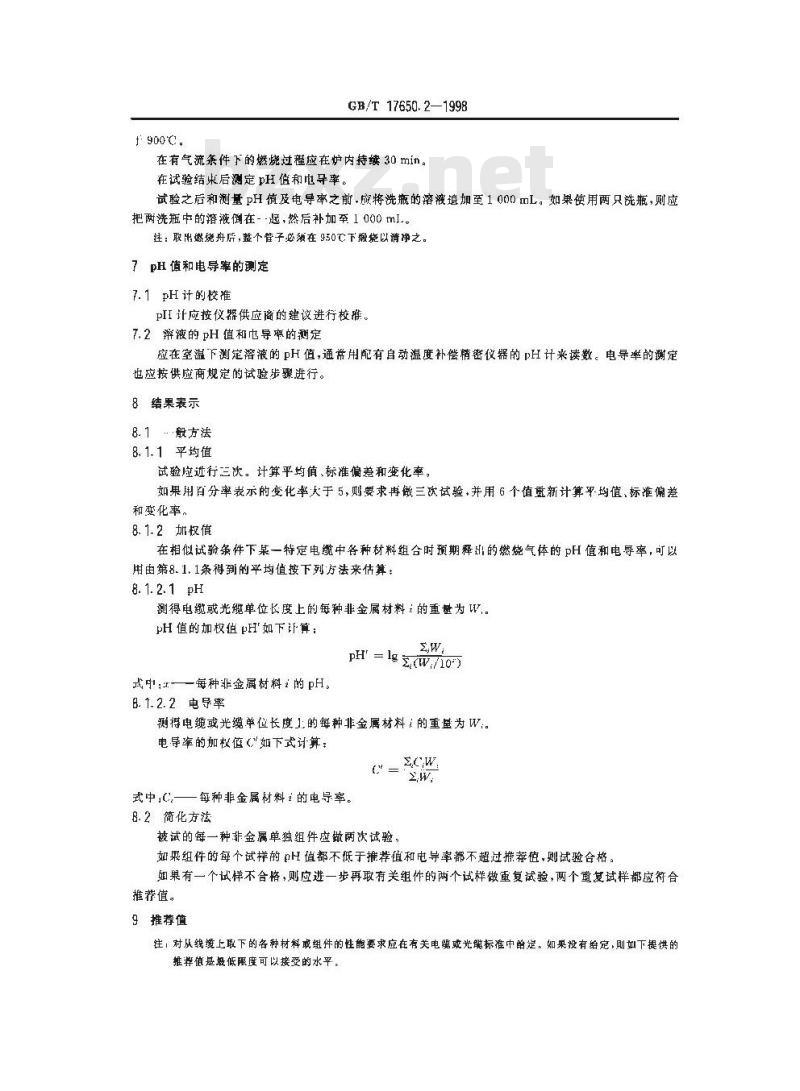

在有气流条件下的燃烧过程应在炉内持续30min。在试验结束后测定pH值和电导率。试验之后和测量pH值及电导率之前-应将洗瓶的溶液追加至1000mL。如果使用两只洗瓶，则应把两洗瓶中的溶液例在-题，然后补加至1000 ml.。迁：取出燃烧舟所,蓝个管子必须在 950℃下搬烧以清净之。7pH 值和电导率的测定
7.1 PH计的校准
PII计应按仪器供应商的建议进行校推。7.2辫液的 PH 值和电导率的测定应在室温下测定溶液的pH值，通带用配有自动温度补偿精密仪器的pH计来读数。电导率的测定也应按供应商规定的试验步骤进行。8结果表示
8.1.般方法
8.1.1平均值
试验应进行三欧。计算平均值、标准悔差和变化率，如果用百分率表示的变化率大于5，则要求再做三次试验，并用6个值重新计算平均值、标准偏差和变化率。
8.1.2加权值
在相似试验条件下某一特定电缆中各种材料组合时预期释出的燃烧气体的 PH值和电导率,可以用由第8.1.1条得到的平均值按下列方法来估算：8. 1. 2. 1 pH
测得电统或光缆单位长度上的每种非金属材料：的重量为证.。pH值的加权值pH'如下计算：
pH\ = lg 2(W./10*)
式中;—每种非金属材料 i 的 pH8. 1. 2. 2电导率
测得电缆或光缆单位长度].的每种非金属材料i的重为 W.。电导率的加权（\如下式计算：ECW
式中每种非金属材料的电导率。8.2简化方法
被试的每一种非金属单独组件应数两次试验。如果组件的每个试样的pH值都不低于推荐值和电导率都不超过推荐值，则试验合格。如果有一个试样不合格，则应进一步再取有关组件的两个试样做重复试验，两个重复试样都应衍合推荐值。
9推荐值
注，对从线缓上取下的各种材料或组件的性能要求应在有关电显或光续标准中跆定，如果没有给定，则如下提供的推荐值甚圾低限度可以接受的水平。9.1一般方法
GB/T 17650.2—1998
按照第8.1.2.1条求得的对应于1L水的pH加权值应不小于4.3，按照第8.1.2.2条求得的电导率加权值应不超过10μS/mm。9.2简化方法
按照第 8. 2 条求得的对应于 1 L 水的 pH 值应不小于 4. 3。按照第8.2条求得的电导率值应不超过10μS/mm。注：在用任何一种方法得到的电导率值发生争议时，例如可能发生这样的情说，即使试验结采符合推荐的pH 值但却超过推荐的电导率值时,经有关方面商定可以研究其替代的方法。人造空气或经过缺利干烯的压酮空气热电码
玻璃管
染形避频
石英玻响管
髂婉盘
标浓磨砂接头,尺寸与石
英跛营的直径相匹配
管形好一

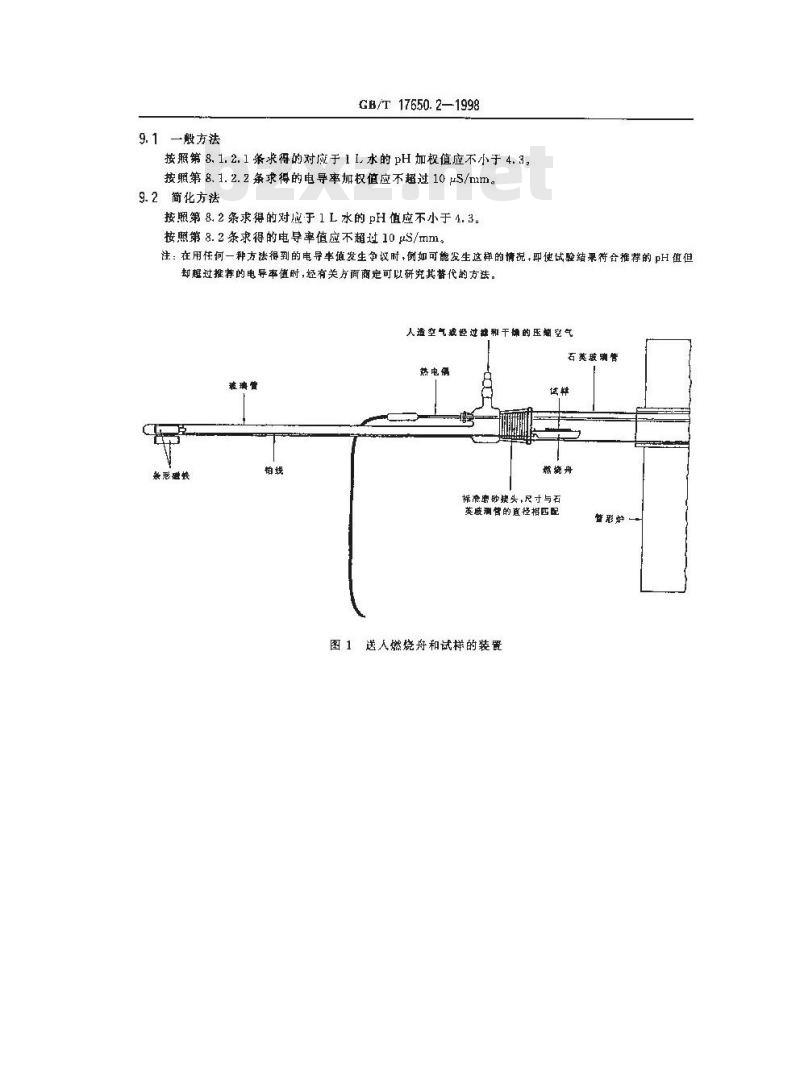

图1送人燃烧舟和试样的装置
减压阀
人道空气
该量计—
卦彪阀
GB/T 17650.2--1998

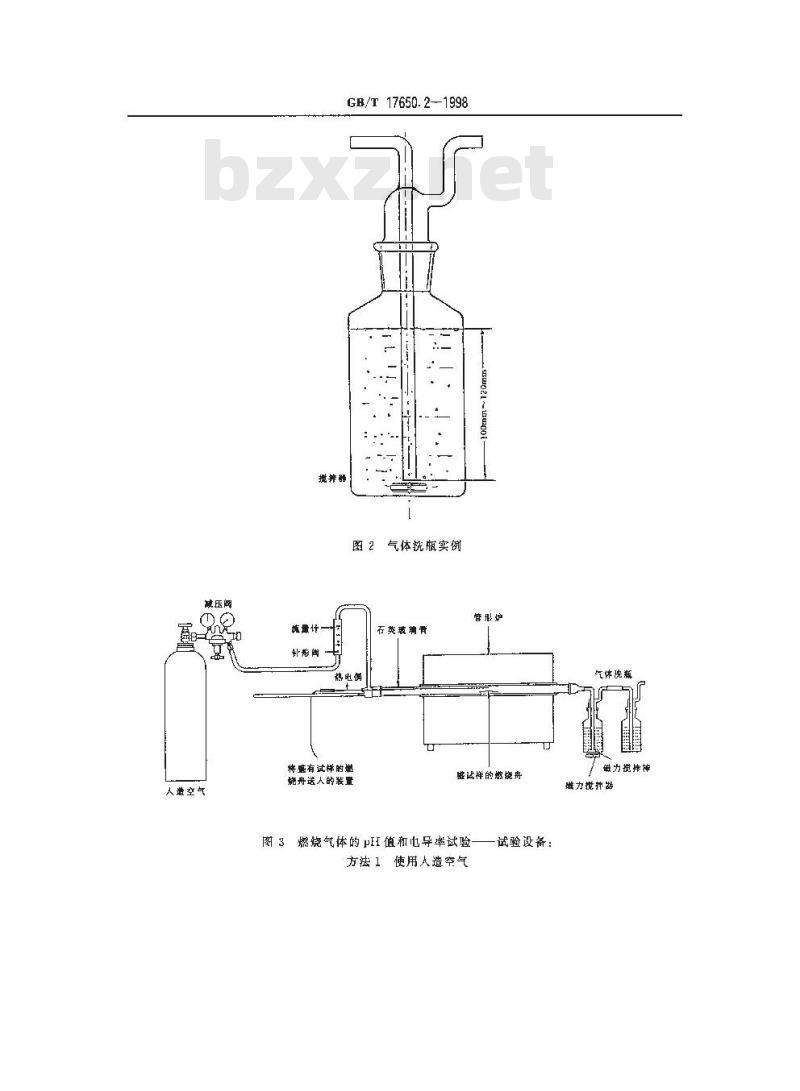

图2气体洗瓶实例
石英玻璃骨
热电调
将感有试样的地
糖舟送人的装置
管形炉
盛试样的燃烧舟
图 3 燃烧气体的 pHI 值和电导率试验方法1
使用人造空气
试验设备：
气体洗瓶
避力搅持棒
磁力梵拌器
压塘空气
减压烟
环境空气
空气干燥
空气过裤
GB/T 17650. 7-1998
针形限
热电话
将变有试样的幅
姚舟送人的装五
右英策璃管
图 4燃烧气体的 pH 值和电导率试验方法2使用压缩空气
流量计
针形阀
热电调
空气以糖空气干燥
将感有试神的够
境府适人的装置
石类玻脾普
普形护
盛有试样的燃规舟
试验设备：
资形炉
气体洗面
气样洗症
随力搅择库
破力机样器
曲气泵
难力搅择协
感有试样的燃烧舟
图 5 燃烧气体的 pH 值和电导率试验 力
一试验设备：
方法3使用抽气案吸出空气
