【国家标准(GB)】 低压熔断器 第3部分：非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)

GB13539.3—1999

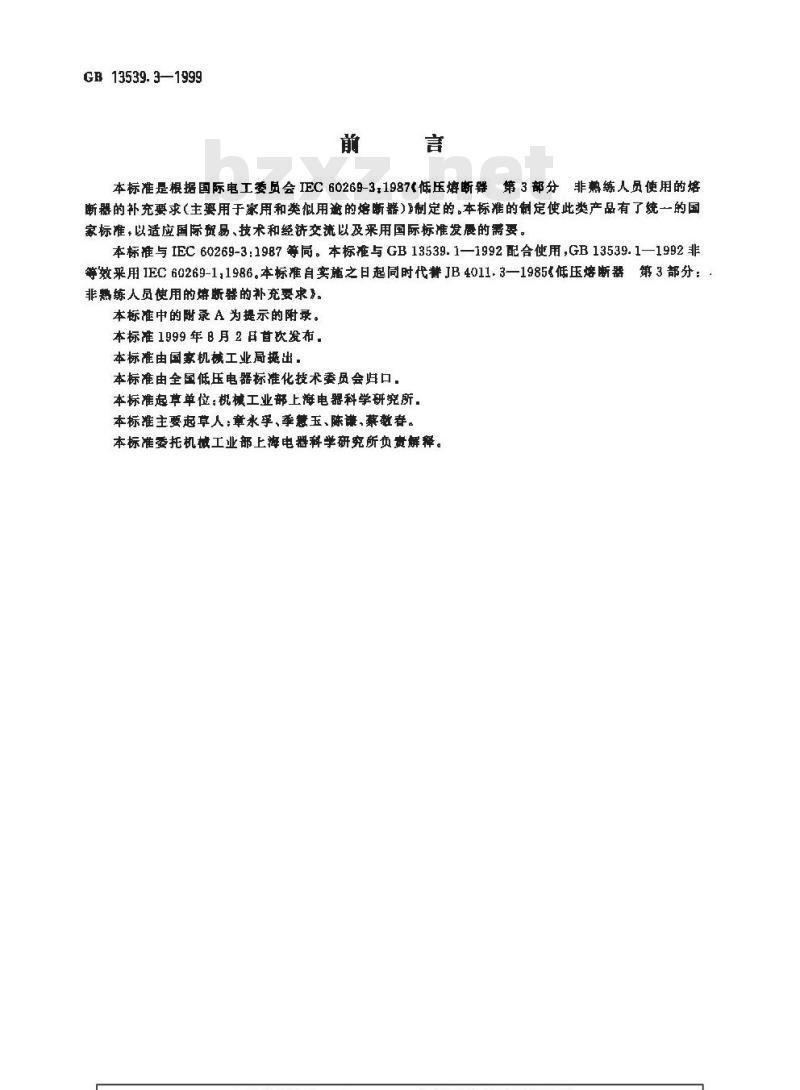

本标准是根据国际电工委员会IEC60269-3，1987低压熔断器第3部分非熟练人员使用的焙断器的补充要求（主要用于家用和类似用邀的熔断器)制定的。本标的制定使此类产品有了统一的国家标准，以适应国际资易、技术和经济交流以及采用国际标准发展的需要。本标准与IEC60269-3:1987等同。本标准与GB13539.1—1992配合使用，GB13539.1—1992非等效采用IEC60269-1，1986。本标准自实施之日起同时代替JB4011.3—1985低压熔断器第3部分：非熟练人员使用的熔断器的补充要求》。本标准中的附录A为提示的附录。本标准1999年 B月 2 日首次发布.本标准由国家机械工业局提出.
本标准由全国低压电器标准化技术委员会归口本标准起草单位：机械工业部上海电器科学研究所.本标准主要起草人章水孚、季慧玉、陈谦,葬整者。本标准委托机械工业部上海电器科学研究所负责解释。GB 13539. 3-1999

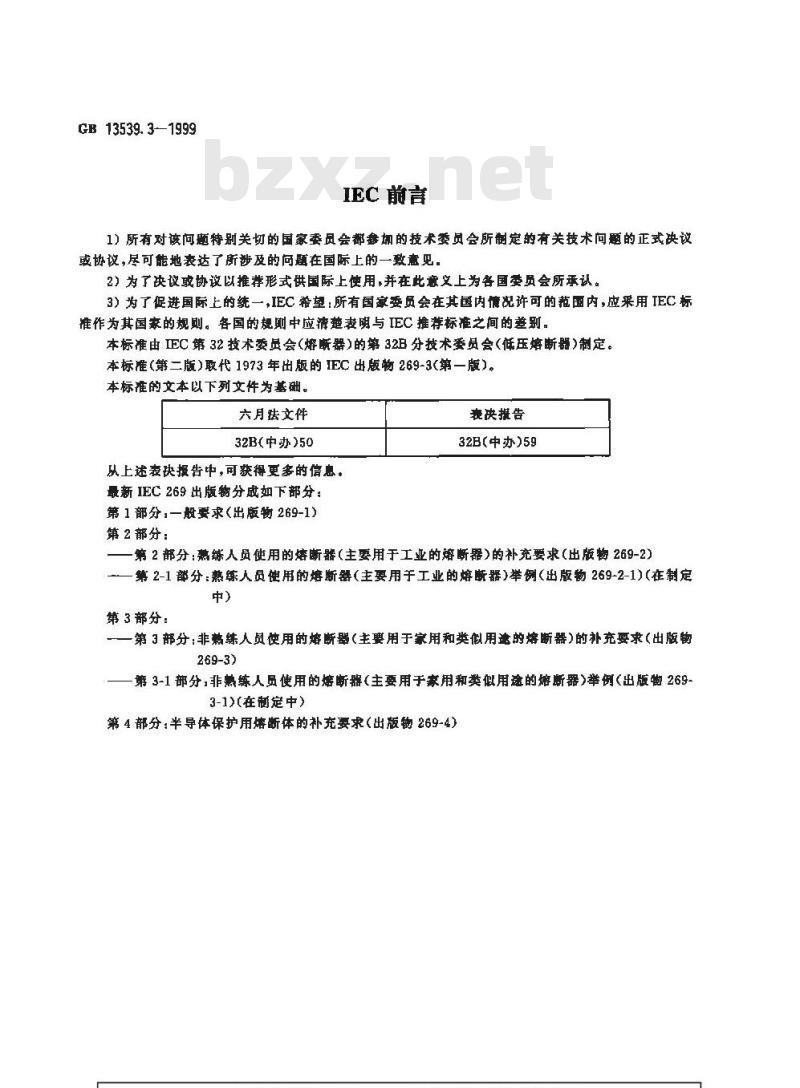

IEC前言
1）所有对该问题特别关切的国家委员会都参加的技术委员会所制定的有关技术问题的正式决议或协议，尽可能地表达了所涉及的向题在国际上的一致声见2）为了决议或协议以推荐形式供国际上使用，并在此意义上为各国委员会所承认。3）为了促进国际上的统一，IEC希望：所有国家委员会在其邑内情况许可的范国内，应采用TEC标准作为其国家的规则。各国的规则中应清范表明与IEC推荐标准之间的差别。本标准由EC第32技术委员会（熔器）的第32日分技术委员会低压婚断器）制定。本标准（第二版)取代1973年出版的IEC出版物269-3(第一版）。本标准的文本以下列文件为基础。六月法文件
32B(中办)50
从上述表快报告中，可获得更多的信惠。最新IEC269出版物分成如下部分：第1部分，一般要求（出版物269-1)第2部分：
表决提告
32B(中办)59
—第2部分：熟练人员使用的熔断器（主要用于工业的熔断器）的补充要求（出版物269-2）一第 2-1部分：熟练人员使用的熔断器(主要用于工业的熔断器)举例(出版物269-2-1)(在制定中)
第3部分：
第 3部分：非熟练人员使用的熔断器(主要用于家用和类似用邀的熔断器)的补充要求(出版物269-3)
第 3-1部分,非熟练人员使用的焙断器(主要用于家用和类似用途的熔断器)举例(出版 269-3-1)(在制定中）

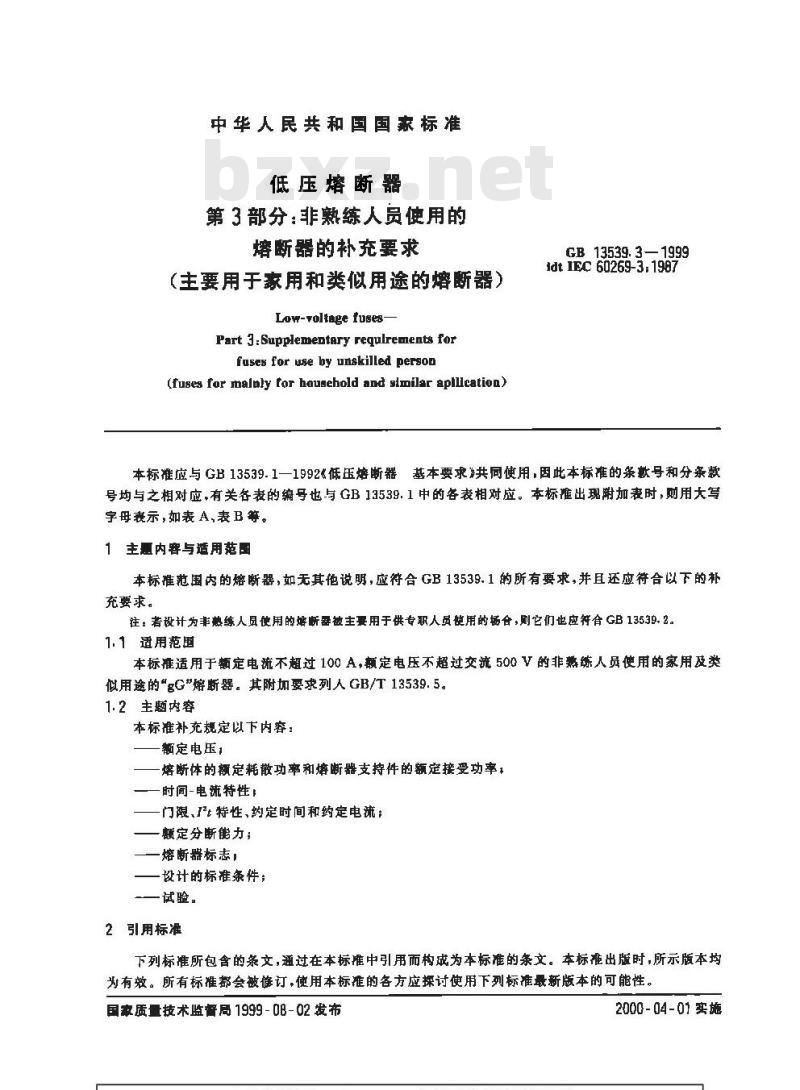

第4部分：半导体保护用熔断体的补充要求（出版物269-4)中华人民共和国国家标准
低压熔断器
第3部分：非熟练人员使用的
熔断器的补充要求
（主要用于家用和类似用途的熔断器）Low-voltage fuses
Part 3:Supplementary requlrements forfases for use by unskilled person(fuses for malnly tor hausehold and similar aplllcation)GB13539.3—1999
idt IEC 60269-3: 1987
本标准应与GB13539.1一1992低压焙断器基本要求\共同使用，因此本标准的条款号和分条款号均与之相对应，有关各表的编号也与GB13539.1中的各表相对应。本标准出现附加表时，则用大写字母表示，如表A,表B等。
1主题内容与适用范
本标准范围内的熔断器，如无其他说明，应符合GB13539.1的所有要求，并且还应符合以下的补充要求。
往：若设计为非熟练人员使用的熔断器被主要用于供专职人员用的场合，则它们也应衍合GB13539.2。1.1适用范围
本标准适用于额定电流不超过100A，额定电压不超过交流500V的非熟练人员使用的家用及类似用途的“gG”熔断器。其附加要求列人GB/T13539.5。1.2主题内容
本标准补充规定以下内容：
一额定电压1
-熔断体的额定耗散功率和断器支持件的额定接受功率，一时间-电流特性：
一门限、产t特性、约定时间和约定电流：一颤定分断能力;
一熔断器标志！
一设计的标准条件；
试验。
2引用标准
下列标准所包含的条文，通过在本标中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。自家质技术监局1999-08-02 发布2000-04-01实施

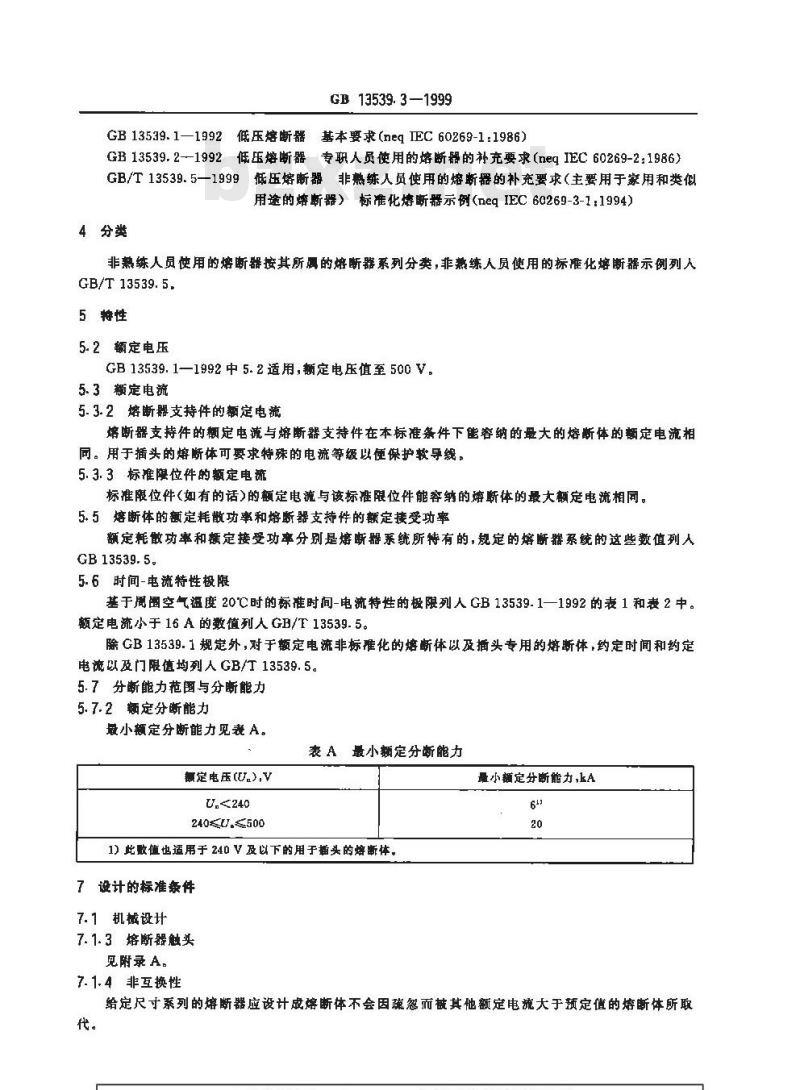

GB13539.3—1999
低压熔断器基本要求(neqIEC60269-1：1986）GB 13539. 11992
GB13539.2-1992低压熔断器专职人员使用的熔断器的补充要求（neqIEC60269-2：1986）GB/T13539.5一1999低压熔断器非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器示例（neqIEC60269-3-1：1994）4分类
非熟练人员使用的熔断器按其所属的熔断器系列分类，非热练人员使用的标推化熔断器示例列人GB/T13539.5.
5特性
5. 2额定电压
GB13539.1—1992中5.2适用，额定电压值至500V。5. 3额定电流
5.3.2熔断器支持件的额定电流
焙断器支持件的翻定电流与熔断器支持件在本标准条件下能容纳的量大的熔断体的额定电流相同。用于插头的熔断体可要求特殊的电流等级以便保护软导线。5.3.3标准位件的额定电流
标准限位件(如有的话)的额定电流与该标准限位件能容纳的熔断体的最大额定电流相同。5.5熔断体的额定耗散功率和熔断器支持件的额定接受功率额定耗敏功率和额定接受功率分别是熔断器系统所特有的，规定的熔断器系统的这些数值列人GB13539.5.
5.6时间-电流特性极限
基于周空气温度20℃C时的标准时间-电流特性的极限列人GB13539.11992的表1和表2中。额定电流小于16A的数值列人 GB/T 13539.5。除GB13539.1规定外，对于额定电流非标难化的焙断体以及摘头专用的熔断体,约定时间和约定电流以及门限值均列人GB/门13539.5。5.7分断能力范国与分断能力
5.7.2额定分断能力
最小额定分断能力见表A。
表A最小额定分断能力
额定电压(U.),V
240U.A500
1) 此败值也适用于 240 V 及以下的用于插头的熔断体,7设计的标准象件
7.1机械设计
7.1.3熔断器触头
见附录A。
7.1.4非互换性
量小额定分断能力,kA
给定尺寸系列的熔断器应设计成熔断体不会因疏忽而被其他额定电流大于预定值的熔断体所取代。
GB 13539. 3 -1999

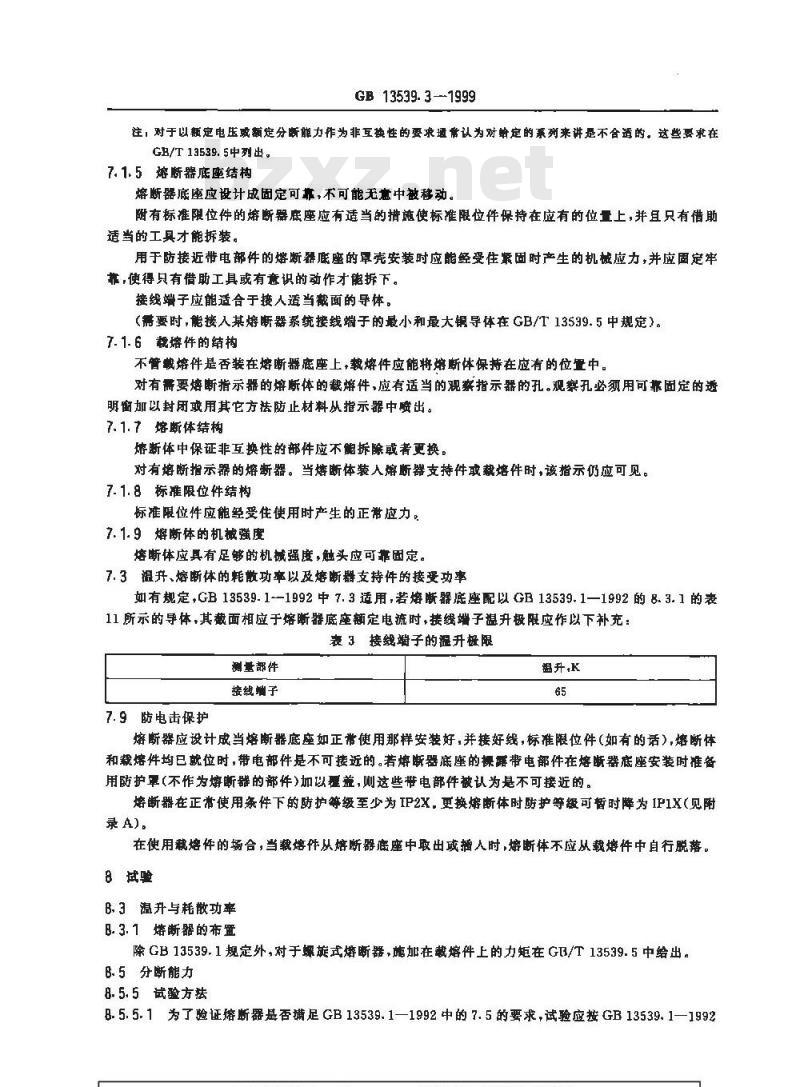

注，对于以瓶定电压或额定分断能力作为非互换性的要求适常认为对龄定的系列来讲是不合适的。这些要求在GB/T13539.5中列出。
7.1.5熔断器底座结构
熔断器底座应设计成固定可靠，不可能无意中被移动。附有标准限位件的熔断器底座应有适当的措施使标准限位件保持在应有的位量上，并且只有借助适当的工具才能拆装。
用于防接近带电部件的熔断器底座的罩壳安装时应能经受住紧固时产生的机械应力，并应固定牢靠,使得只有借助工具或有意识的动作才能拆下。接线端子应能适合于接人适当截面的导体。（需要时，能接入某熔断器系统接线端于的最小和最大铜导体在GB/T13539.5中规定）。7.1-6裁熔件的结构
不管裁熔件是否装在熔断器底座上，载熔件应能将熔断体保持在应有的位置中。对有需要焙断指示器的熔断体的裁熔件，应有适当的观察指示器的孔。观察孔必须用可靠固定的透明窗加以封闭或用其它方法防止材料从指示器中喷出。7.1.7熔断体结构
熔断体中保证非互换性的部件应不能拆除或者更换。对有焙断指示器的熔断器。当熔断体装人熔断器支持件或裁熔件时，该指示仍应可见。7.1. 8标推限位件结构
标准限位件应能经受住使用时产生的正带应力。7.1.9熔断体的机撤强度
熔断体应具有足够的机械强度，触头应可靠固定。7. 3温并、熔断体的耗散功率以及熔断器支持件的接强功率如有规定，GB13539.1-1992中7.3适用，若熔断器底座配以GB13539.1—1992的8.3.1的表11所示的导体，其截面相应于熔断器底座额定电流时，接线增子温升极限应作以下补充：表3接线竭子的褪升极限
测量部件
接线子
7.9防电击保护
熔断器应设计成当熔断器底座如正带便用那样安装好，并接好线，标准限位件（如有的话），熔断体和裁熔件均已就位时，带电部件是不可接近的。若熔断器底座的操露带电部件在熔断器底座安装时准备用防护率(不作为熔断器的部件)加以覆盖,则这些带电部件被认为是不可接近的。熔断器在正常使用条件下的防护等级至少为IP2X，更换熔断体时防护等级可暂时降为IP1X（见附录A)。
在使用裁焙件的场合，当载焙件从焙断器底座中取出或插人时，熔断体不应从载熔件中自行脱落。8试姆
B.3温升与耗散功率
B.3.1熔断器的布置
除GB 13539.1规定外，对于螺旋式熔断器，施加在裁熔件上的力矩在G/T 13539.5 中给出。B.5分断能力
8.5.5试验方法
B.5.5.1为了验证熔断器是否满足GB13539.1—1992中的7.5的要求，试验应按GB13539.11992GB13539.3—1999
表13 进行试验。 对于在时间小于 0. 01 s 时 Ft 为常数的熔断体,可采用下列试验方法达到GB 13539.1-1992表 13 的No. 1和No. 2试验的规定,No.1 试验：
本试验应在三只试品上进行。三次试验中,只要电死始燃角符合GB 13539. 1 的要求,接通角可按图1规定。
No. 2 试验:
试验应在三只试品上进行，试验预期电流见表B。表BNo.2分断能力试验预期电流的近似值熔断体的额定电流，A
>10~16
>20~～25
>25~32
>32~40
>40~50
>50~63
>63~80
>B0~100
预期电流,A
往： 若有整间,可按 GB 13539. 1 关于 I, 的定文(见 GB 13539. 1—1992 中 B- 5. 4 表 13)。ao免费标准下载网bzxz
7 B 9 10
IT/z在半被时间内使培体婚化的对称电证有效值一电阐电压过零后的携通角
图1No.1试验的接通角
电流（用/的倍数表示）
8. 5.B试验结果的判别
GB13539. 31999
除GB13539.1的规定外，允许视察变黑。8.11机械试验及其他试验
8.11.1.2螺纹的机械强脏
安装熔断器用的螺钉，包括接线端子的螺钉和固定罩子的爆钉（但不包括格熔断器底座固定在支撑面上的螺钉)需进行以下试验。
用合适的试验扳手或螺丝刀将螺钉旋紧旋松。如果是金属螺纹操作各5次。如果是非金厚螺纹则各10次。施加的力短见表C。
螺钉螺纹的机械强度
螺纹的标准直径,mm
>2. 6~-3. n
2>3. 0~- 3. 5
>3. 5~4, 0
>4. 0~5. 0
>5. 0~6. 0
>6. 0~8. 0
>B. 6~10. 0
为试验接线端子螺钉，应在接线端子处接上制造厂或GB13539.1中规定的最大截面的导体，每次操作后要移动导体使导体对接线端子螺钉呈现新的接触面。试验时,不得有任何影响螺钉连接继续使用的损坏。8. 11.2.2 耐非正常热和火
8.11-2.2.5严酯度
根据 GB 13539.1一1992的 8.11.2.2 和 8.11.2.2.5,购热金属丝端部的温度应为:—650±10℃(8.11.2.2.5a))和
—960±10C(8.11.2.2.5b))
8. 11.2.4尺寸及非互换性
测量并熔断体的尺寸与熔断器其他部件有关的尺寸并进行比较,来验证熔断器是否符合GB13539.1-1992中B.1.3和本标准7.1.4的要求。尺寸必须符合制造厂给定的或GB/T13539.5规定的有关数值。
B.11.2.5绝缘材料的相比漏电起痕指数试验正在考虑中。
10标志
10.1.4标推限位件标志
制造厂名称和商标+
一额定电流或色标。
注：对尺寸非常小的标准限位件,如果包装上已往明了造广名称和商标，则限位件可省略这些标志。ww.bzsoso:comGB 13539. 3 —1999
附录A
(提示的附录）
关于熔断最未来结构的建议
本标准是基于现行技术状况，即在许多国家多年使用的健全的熔断器系统基础上制定的。安全要求是随技术进步而提高。对于新的焙断器结构，建议把注意力放在所要提高的熔断墨上。这一点特别适用于下列条款：
7.1.3熔断器触头
熔断器应与使用者使用的技巧无关。7.9防触电保护
更换熔断体时，其防触电保护等级至少为IP2X。求》
中华人民共和国国家标准
低压熔断器
半导体器件保护用熔断体的补充要求Low-voltage fuses
Supplementary reguiremenis for fuse-llnks for the protectlanof semiconductor devices
GB 13539. 4-92
本标准参照采用国际标准:IEC 269-4 (1986)低压熔断器半导体器件保护用熔断体的补充弱本标准应与GB 13539.1一92低压熔断器基本要求》一起使用。除非本标准另有说明,半导体器件保护用熔断体,还应符合 GB 13539.1 的规定。1主剪内容与适用范压
本标准规定了半导体器件保护用熔断体的额定值、正带使用下的温升，耗散功率，时间-电流特性，分断能力、截断电流特性、It特性、电弧电压特性、试验和标志。本标准适用于交流额定电压不超过1200V或直流额定电压不超过1500V的电路中具有半导体器件的设备上使用的熔断体。
注，①在多数情况下,以组合设备的一部分作为培断体的底座。由于设备种类繁多,难以作出一般的规定组合设备是否适合用作熔断体的底座，应由用户与制造厂协商。但是，当采用独立的熔断器底座或支持件时，则它们应符合GB13539.1的有关规定。②这种熔断体通常称为“半导体熔断体.2引用标准
GB321优先数和优先数系
GB13539.1低压熔断器基本要求
3术语、符号、代号
3.1术语
3.1.1 半导体器件 semiconductor device基本特性是由于载流子在半导体中流动引起的一种器件。3.1.2 半导体熔断体 semiconductor fuse-link在规定条件下，能够分断7.2范围内的任何电流值的一种限流熔断体。注：GB13539.1中术语，\（熔断体的)使用类别\本标催不适用。3-2符号
时间常数
4分类
GB13539.1的规定不适用。
国家技术监督局1992-07-01批准1993-03-D1实施
5特性
5.1熔断体
电弧电压特性，
5.2额定电压
GB 13539.4--92
若有特殊需要,用户可与制造厂协商，按GB 321中R5或 R10系列选取.5.3额定频率
额定数率是指与性能数据有关的频率。5.4熔断体的额定耗散功率
除GB13539.1中的规定外，制造厂还应规定耗散功率与50%~100%额定电流的函数关系或规定50%，63%，80%和100%额是电流时的散功率，注，若需知道熔断体的电阻值时，此电阻值应根据耗散功率与电流的函数关系来确定。5.5时间-电流特性的极限
5.5.1时间-电流特性、时间-电流带熔断体的时间-电流特性随设计而改变，对于给定的熔断体，则与周围空气温度和冷却条件有关。制造户应按8.2规定的条件，提供周国空气得度为20～25C时的时间-电流特性。时间-电流特性是弘前时间-电流特性和在额是颖率时，以电压为塞效的熔断时间-电流特性。直流的时间-电流特性是按表4规定的时间常数时的特性。对于某些使用场合，特别是对于高的预期电流（时间较短）,可以用I\t特性来代替时间-电流特性或时规定特性和时间-电流特性。
5.5.1.1弧前时间-电流特性
对于交流：弧前时间-电流特性应以额定频率时的交流有效值表示。注，在额定频率时的10个周浊左右时间与实际上处于绝热状态很短的时间之间,这特别重要。对于直流：对时间超过15T的弧前时间-电流特性部分特别重要，并且与这区域内的交流弧前时间-电流特性相同，
往：①由于实际使用中通到的电路时间常数的范围比较大,时问短于 15t的特性,以殖前 I 特性来衰示较为方便。②选择15t的数值是为了避免在较短时问时，电流增长的不同速率对亚前时问-电流特性的影响。5-5.1-2熔断时间-电流特性
对于交流：熔断时间-电流特性在规定功率因数下，与外施电压有关。原则上，熔断时间-电流特性应以导致最大熔断值的电流开始的瞬间为基础。电压参数至少应包括100%，50%和25%的额定电压。对于直流：熔断时间-电流特性不适用。因为它对于时间大于15t是不重要的(见 5.5. 1.1)。5. 5. 2约定时间和约定电流
GB13539.1的规定不适用。
5.5.3门限
GB13539.1的规定不适用.
5.5.4过载曲线
5.5.4.1过载能力
制造厂应标出几组沿着时间-电流特性的坐标点，这些点已按8.3.2.3规定程序得到了验证的。验证过载能力的坐标点的数量和位置可由制造厂选定。验证过裁能力的时间坐标点应选择在0.01～~60s 范围内。
如需增加坐标点数量，用户可与制造厂协商。5.5.4.2约定过截曲线
约定过载曲线是按8.3.2.3规定程序得到了验证的坐标点上引出直线段组成：从每组坐标点上引
