【国家标准(GB)】 低压熔断器 第1部分：基本要求

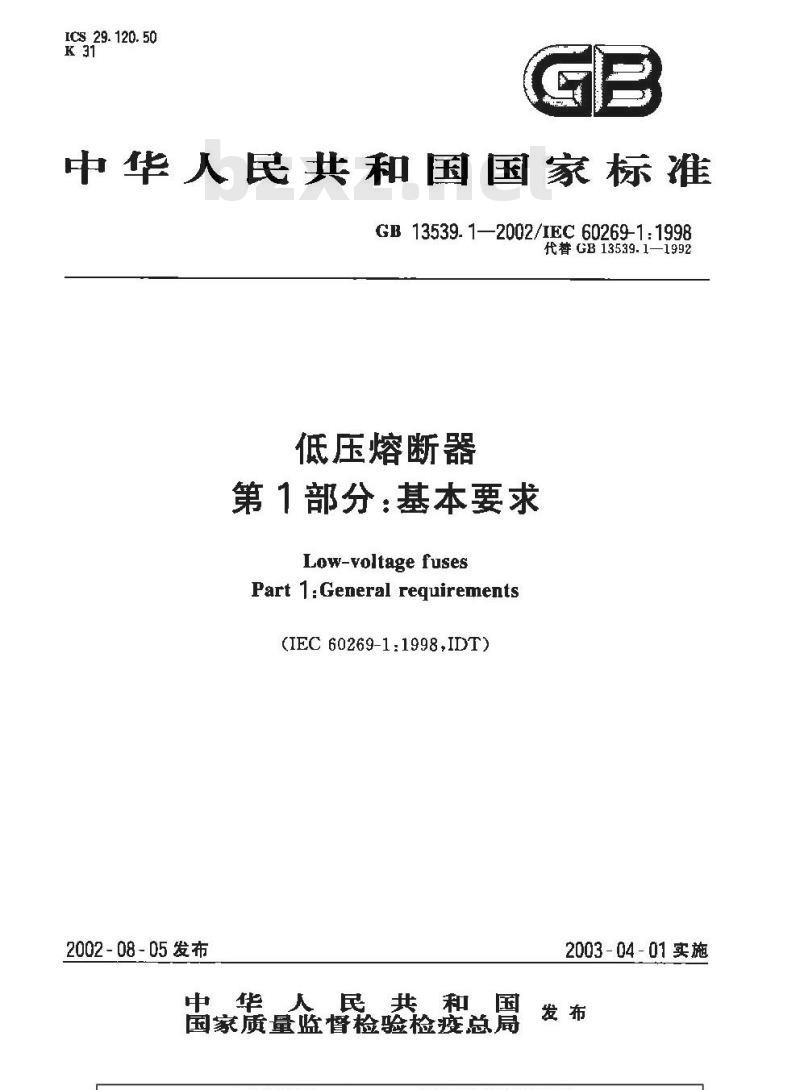

ICS29.120.50
中华人民共和国国家标准
GB13539.1—2002/IEC60269-1:1998代替GB13539.1-1992
低压熔断器
第1部分：基本要求
Low-voltage fuses
Part 1:General reguirements
(IEC60269-1:1998,IDT)
2002-08-05发布
中华人民共和国
国家质量监督检验检疫总局
2003-04-01实施

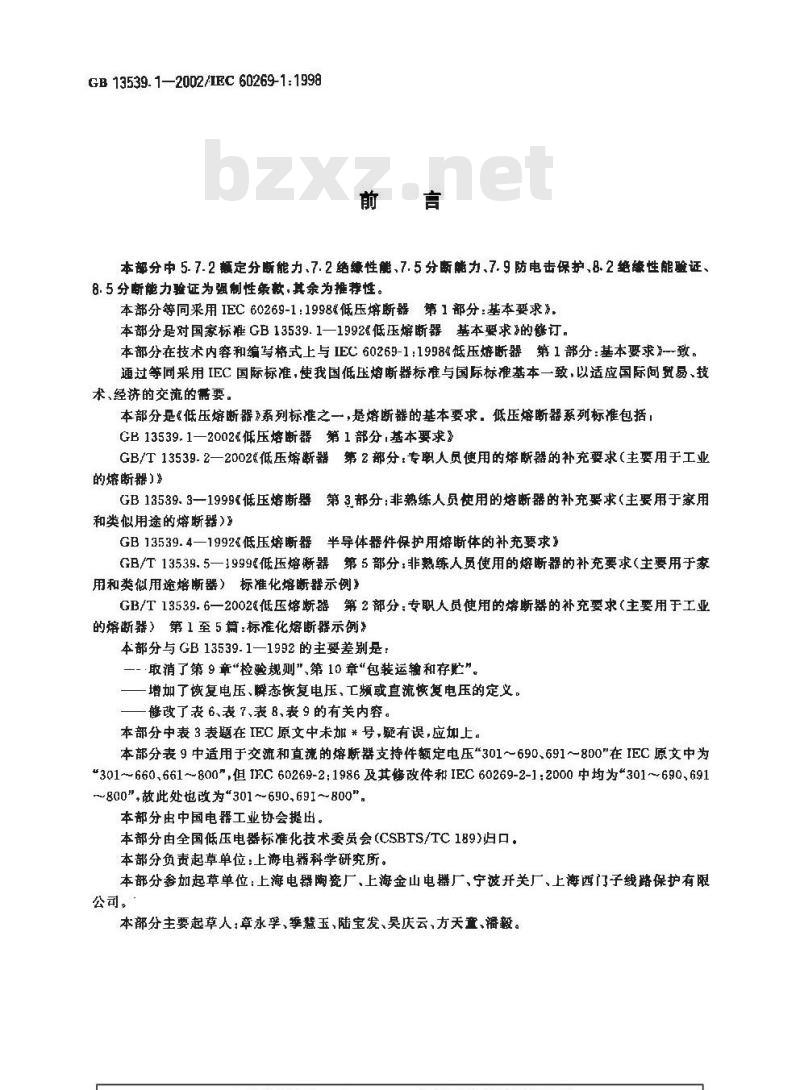

GB 13539.1—2002/IEC 60269-1:1998前言
本部分中 5. 7. 2 额定分断能力,7. 2 络缘性能、7. 5 分断能力.7. 9 防电击保护,8. 2 绝缘性能验证、8. 5 分断能力验证为强制性条款,其余为推荐性。本部分等同采用IEC60269-1:1998低压熔断器第1部分：基本要求》，本部分是对国家标准GB13539.1—1992低压熔断器基本要求》的够订，本部分在技术内容和编写格式上与IEC60269-1：1998低压炼断器第1部分：基本要求》-致。通过等同采用EC国际标准，使我国低压熔断器标准与国际标准基本一致，以适应国际间费易，技术、经济的交流的需要。
本部分是&低压熔断器系列标准之一，是熔断器的基本要求，低压熔断器系列标准包括，GB13539.1一2002&低压熔断器第1部分，基本要求GBT13539.2一2002&低压熔断器第2部分：专职人员便用的熔断器的补充要求（主要用于工业的熔断器）
GB13539.3—1999低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）
GB13539.4一1992&低压熔断器半导体器件保护用熔断体的补充要求GB/T13539.5一1999低压熔断器第5部分：非熟练人员使用的熔断器的补充要求（主要用于象用和类似用途熔断器）标准化熔断器示例GB/T 13539.6—2002低压熔断器第 2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）第1至5意标准化熔断器示例本部分与GB13539.1—1992的主要差别是：一-·取消了第9章“检验规则”、第10章“包装运输和存贮\。一增加了恢复电压、瞬态恢复电压，工频或直流恢复电压的定义。修改了表 6、表 7,表 8,表 9 的有关内容。本部分中表3表题在IEC原文中未 *号，疑有误,应加上。本部分表9中适用于交流和直流的熔断器支持件额定电压“301～690.691～800\在IEC原文中为*301~660.661~800\，但IFC60269-2:1986及其修改件和IEC60269-2-1:2000中均为*301~690,691～800\，故此处也改为\301～690,691～800\本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（CSBTS/TC189)归口：本部分负责起草单位：上海电器科学研究所。本部分参加起草单位：上海电器陶瓷厂，上海金山电器厂、宁波开关厂、上海西门子线路保护有限公司。

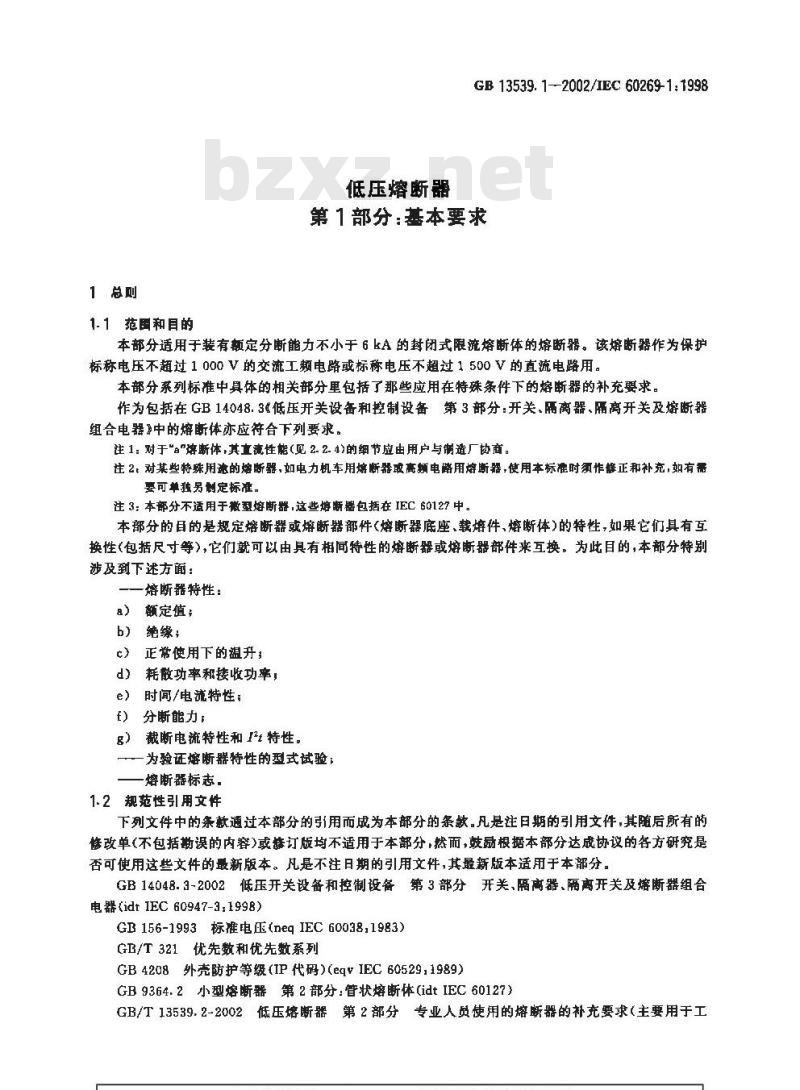

本部分主要起草人：章永孚，季慧玉、陆宝发、吴庆云、方天童、潘毅。1总则
1.1范围和目的
低压熔断器
GB 13539. 1--2002/IEC 60269-1:1998第1部分；基本要求
本部分适用于装有额定分断能力不小于6kA的封闭式限流熔断体的熔断器。该熔断器作为保护标称电压不超过1000 V的交流工颊电路或标称电压不超过1 500V的直流电路用。本部分系列标准中具体的相关部分重包括了那些应用在特殊条件下的熔断器的补充要求。作为包括在GB14048.3低压开关设备和控制设备第3部分：开关.隔离器、隔离开关及熔断器组合电器中的熔断体亦应符合下列要求。注1：对于“a\落断体，其流性能（见2.2.4)的细节应由用户与制造厂协商。注2，对其些特殊用邀的熔断器，如电力机车用熔断器敢高频电略用熔断器，使用本标准时须作静正书补充，如有需要可单独另制定标准。
注3：本部分不适用于微型熔断器，这些婷断器包括在IEC 60127中。本部分的日的是规定熔断器或熔断器部件（熔断器底座、载焙件、熔断体的特性，如果它们具有互换性(包括尺寸等)，它们就可以由具有相同特性的熔断器或熔断器部件来互换。为此目的，本部分特别涉及到下述方面：
-—熔断器特性:
a）额定值；
b）绝缘；
c）正常使用下的温升；
d)耗散功率和接收功率，
时间/电流特性；
分断能力：
g）截断电流特性和It特性
一为验证熔断器特性的型式试验；熔断器标志.
1.2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或够订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB14048.3-2002低压开关设备和控制设备第 3部分开关、隔高器、隔离开关及熔断器组合电器GB156-1993标准电压(neqIEC60038,1983)GBT321优先数和优先数系列

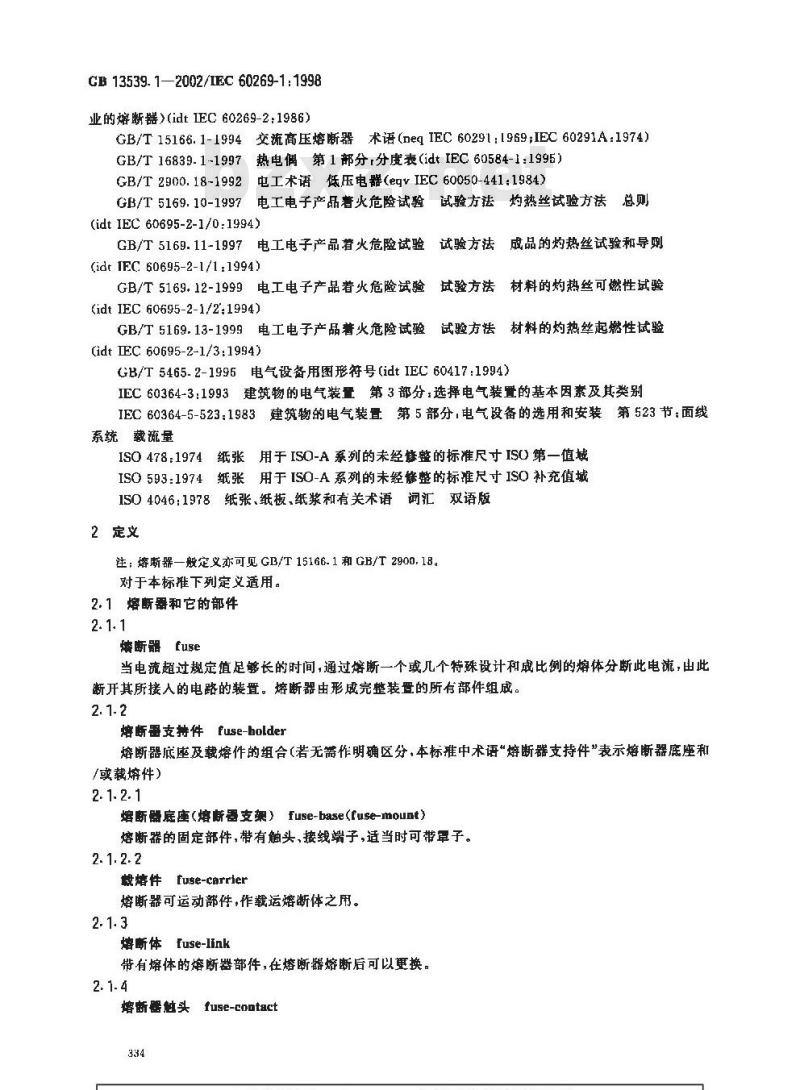

GB4208外壳防护等级(IP代码)(eq￥IEC60529，1989)GB9364.2小型熔断器第2部分：管状熔断体(idtIEC60127)GB/T13539.2-2002低压熔断器第2部分专业人员使用的熔断器的补充要求（主要用于工CB13539.1—2002/IEC60269-1:1998业的熔断器》(idtIEC60269-2：1986)GB/T15166.1-1994交流高压熔断器术语（neqIEC60291：1969；IEC60291A：1974）GB/T16839.1-1997热电偶第1部分分度表（idtIEC60584-1:1995）2电工术语低压电器(eqIEC60050-441：1984)GB/T 2900. 18-1992
电工电子产品着火危险试验试验方法灼热丝试验方法总则GB/T 5169. 10-1997E
(idtIEC 60695-2-1/0:1994)
电工电子产品着火危险试验试验方法成品的灼热丝试验和导则GB/T 5169. 11-1997bzxZ.net
(idt IFC 60695-2-1/1:1994)
GB/T5169.12-1999电工电子产品着火危险试验试验方法材料的灼热丝可燃性试验(idt IEC 60695-2-1/2:1994)
GB/T5169.13-1999电工电子产品潜火危险试验试验方法材料的灼热丝起燃性试验(idt IEC 60695-2-1/3:1994)
GB/T5465.2-1996电气设备用图形符号(idtIEC60417:1994)IEC60364-3：1993建筑物的电气装置第3部分：选择电气装置的基本因素及其类别IEC60364-5-523：1983建筑物的电气装置第5部分，电气设备的选用和安装第523节：面线系统载疏量
ISO478：1974纸张用于ISO-A系列的未经修整的标准尺寸ISO第一值域ISO593:1974纸张用于[SO-A系列的未经修整的标准尺寸ISO补充值域IS04046：1978纸张、纸板、纸浆和有关术语词汇双语版2定义
注：熔断器一般定义亦可见GB/T 15166-1和 GB/T 2900,18。对于本标雅下列定义适用。
2.1熔断器和它的部件
熔断器fuse
当电流超过规定值足够长的时间，通过熔断一个或几个特殊设计和成比例的熔体分断此电流，由此断开其所接人的电路的装置。熔断器由形成完整装置的所有部件组成。2. 1-2
熔断密支持件 fuse-holder
熔断器底座及载熔件的组合（若无需作明确区分，本标雅中术语\熔断器支持件”表示熔断器底座和/或载炼件）
熔断器底座（熔断器支架）fuse-base(fuse-mount）熔断器的固定部件，带有触头、接线端子，适当时可带罩子。2. 1. 2. 2
数熔件[fuse-carrler
熔断器可运动部件，作载运熔断体之用。2. 1. 3
熔断体 fuse-link
带有熔体的熔断器部件，在熔断器熔断后可以更换。2. 1.4
熔断器触头fuse-contact

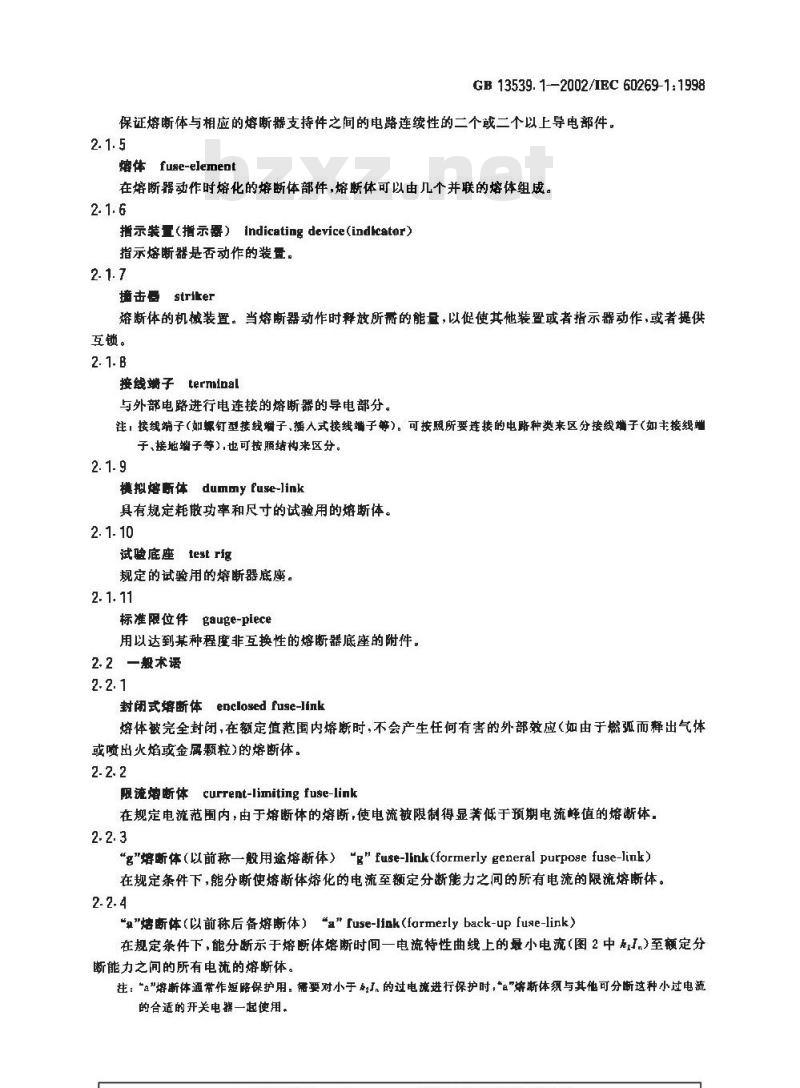

GB 13539.1—2002/IEC 60269-1:1998保证熔断体与相应的熔断器支持件之间的电路连续性的二个或二个以上导电部件。2.1.5
熔体 fuse-element
在熔断器动作时熔化的熔断体部件，熔断体可以由几个并联的熔体组成。2.1.6
指示装置（指示器）Indicatingdevice（indicator）指示熔断器是否动作的装量。
摘击器strier
熔断体的机械装置。当熔断器动作时释放所需的能量，以促使其他装置或者指示器动作，或者提供互锁。
接线子terminal
与外部电路进行电连接的熔断器的导电部分。注，接线端子（如螺钉型接线增子，插入式接线竭子等）。可按照所要连接的电略种类来区分接线端子（如主接线子、接地端子等），也可按照结构来区分。2. 1. 9
模拟熔断体 dummy fuse-link
具有规定耗散功率和尺寸的试验用的熔断体，2. 1. 10
试验底座test rig
规定的试验用的熔断器底座。
标准限位件gauge-piece
用以达到某种程度非互换性的熔断器底座的附件。2.2—般术话
封闭式熔断体 enclosed fuse-link熔体被完全封闭，在额定值范国内熔断时，不会产生任何有害的外部效应（如由于燃弧而释出气体或喷出火焰或金属题粒)的熔断体。2-2.2
限流熔断体current-limiting fuse-link在规定电流范围内，由于断体的熔断,使电流被限制得显著低于预期电流峰值的熔断体。2.2.3
“g\熔断体（以前称一般用途熔断体）\g\fuse-ink（formerlygeneralpurpogefuse-link）在规定条件下，能分断使熔断体熔化的电流至额定分断能力之间的所有电流的限流熔断体。2.2.4
“a\熔断体（以前称后备熔断体）“a”fuse-link（farmerlyback-upfuse-link）在规定条件下，能分断示于熔断体熔断时间一电流特性曲线上的最小电流（图2中.）至额定分断能力之间的所有电流的熔断体。往：“a”熔断体通常作短路保护用，需要对小于2了。的过电流进行保护时，\a\熔断体须与其他可分断这种小过电流的合适的开关电器一起使用。
GB 13539.1—2002/LEC 60269-1.19982.2.5温度
2. 2. 5. 1
周固空气温度(T,)ambient air temperature(T,)周围空气温度T,是指距熔断器或熔断器外壳(如果有的话)约1 m处的周围空气温度。2-2.5.2
流体环境温度(T,）fluid environment temperature(T,)流体环境温度了，是玲却熔断器部件（触头、接线帮子等）的流体温度。者熔断器部件装在外壳中，则T。为周围空气温度T.和与熔断器部件（触头、接线蜡子等)接触的内部流体的温升（相对于周围空气温度)AT。之和。若熔断器部件不装在外壳中,则认为 T等于T.。2. 2. 5. 3
熔断器部件温度（T）fuse-componenttemperature（T）熔断器部件（触头、接线端子等）温度T是有关部件的温度，2.2.6
过电流选择性overcurreotdiscrimination两个或两个以上过电流保护装置之间的相关特性配合。当在给定范围内出现过电流时，指定在这个范围动作的装置动作，而其他装不动作。2.2.7
熔断器系统fuse-system
就熔断休形状，触头型式等方面，遵循相同物理设计原则的熔断器族。2.2.8
尺码Bize
熔断器系列中规定的一组熔断器尺寸，每一尺码包括给定的额定电流范围，该范围中熔断器的尺寸保持不变。
同一熔断体系列 bomogeneous series of fuse-links给定尺码内的熔断体类别,仅特性稍有差别，对于某一给定的试验，只要试验其中一个或少数几个特定的熔断体就可代表整个熔断休系列（见8.1.5.2)。注：同一熔断体系列的特性可有差异并且应验证，这些特性的差异验证的细节规定于相关的试验中(见表7b)和表7e)).
（熔断体的）使用类别ufilizatiancategory（orafuselink）规定要求的综合。这些要求与熔断体得以实现其保扩目的的条件有关并代表实际应用的一组特性（见5.7.1）
专职人员使用的熔断器（以前称工业用熔断器）fuses for usebyauthorized persons（formerlycalled fuses for industrial application)仅出专职人员可以接近并仅由专职人员更换的熔断器。注1：不一定要有结构上的措施来保证非互换性和防止倡然触及带电部分。注2：专职人员应接[EC60964-3中BA4\受指导人员*1\和HA5\熟练人员\类别所规定的意义来理解。1）受措导人员：在熟练人员指导或监护下能避免链电的人员（如操作、维护人员）。2）熟练人员；具有技术知识或足谢运行经验，能避免触电危险的人员（工程师和技术人员）。:com2.2.12
GB 13539. 12002/IEC 60269-1:1998非熟练人员使用的熔断(以前称为家用或类似用途熔断器）fuse for uge by unskilled persons(formerly called fuses for domestic and similar)非惑练人员可以接近并能由非亲练人员更换的熔断器。注：对这类焙断器，应有防止直接触及带电部分的保护，如有需要，可要求非互换性，2.2- 13
非互换性non-interchangeability对形状和（或)尺寸加以限制，以免因蔬忽在特定的熔断器底座上使用了电气特性不能满足预定保护要求的熔断体。
2.3特性量
额定值rating
用于设计特性值的通用术语，同时它定义了工作条件,该工作条件作为试验和设备设计的依据。注：低压熔断器通常规定的额定值：电压、电流、分断能力、接受和耗散功率、频率(适用的话)。在交流情况下,额定电压，电流为对称有效值，在直流情况下，当纹波存在时，定电压为平均值，额定电流为有效值，假如没有其他规定，上述适用于任何电压，电流值。2. 3. 2
电路预期电疏(相对于熔断器) prospective current of a circult(with respect to fuse)恨定电路内的熔断器由阻抗可忽略不计的接线所取代时，电路所流过的电流。预期电流是熔断器分断能力和特性的参照量，例如I\t和截断电流特性（见8.5.7)。2.3.3
门限gate
熔断器的极限值：在此极限范围内，可获得熔断器的特性，如时间一电流特性。2.3.4
熔断体的分断能力 breaking capacity of fuse-llnk在规定的使用和性能条件下，熔断体在规定电压下能够分断的预期电流（对交流熔断器，指交流分量有效值）值。
分断范甲 breaking range
分断范围系指熔断体的分断能力得到保证的预期电流值范围。2.3.6
截断电流cut-off current
在熔断体分断期问,所能达到的最大瞬时电流;这样可防止电流达到最大值。2. 3.7
n断电玩特性cut-off current characteristic在规定的熔断条件下，作为预期电流函数的截断电流曲线。注：在交流情况下，裁断电流是任何非对称程度下所能达到的最大值；在直流情说下，截断电流是在规定的时间常数下所达到的最大值，
（焙断器支持件的）峰值耐妥电流peak withstandcurrent(offuse-holder）熔断器支持件所能承登的断电流值注：峰值耐受电流不小于与培断器支持件配用的任何熔断体的量大做断电流值。GB13539.1—2002/1EC 60269-1:19982.3.9
弧前时间 pre-arcing time
从一个足够使熔断体熔化的电流出现至电产生的瞬间之间的时间。2.3.10
燃弧时间 Arcing time
电班产生的瞬间至电弧最终熄灭之间的时间。2.3.11
熔断时间operating time
弧前时间和燃弧时间之和。
t（焦耳积分）r(jouleintegral）在给定时间内电流平方的积分：注1：殖前1\t是熔断器殖前时间内的焦耳积分。注2：熔断It是熔断器熔断时间内的焦耳积分。往注 3:在由熔断器保护的电路中,1 电阻释放的能量的焦耳值等于以 A\= 表示的熔断 1\2 值。2.3.13
Pr 特性I't characterlstic
在规定的动作条件下作为预期电流函数的(弧前和/或熔断I)典线。2.3.14
Pt 带2t zone
在规定的条件下最小弧前I\特性和最大熔断I特性所包容的范围。2.3.15
熔断体额定电流(l.)rated current of a fuse-link(I.)在规定条件下，焙断体能够长期通过而不使性能降低的电流。2.3.16
时间一电流特性 time-current characteristic在规定的熔断条件下，作为预期电流的函数的弧前时间或熔断时间曲线，往：时间大于0. 1 时,实际上就前时间与熔断时间的差异可不计。2.3. 17
时间电流带time-currentzone
在规定的条件下，最小亚前时间一电流特性和最大熔断时间一电流特性所包容的范围。2.3.18
约定不熔断电流（I.r）conventionalnon-fusingcurrent(I.r）在规定时间（约定时间）内熔断体能承载而不熔化的规定电流值。2.3.19
约定熔断电流（I,）conventionalfusingcurrent（i,）在规定时间（约定时间)内，引起熔断体熔断的规定电流值，2.3.2
“a”熔断体的过载曲线
over load curve of an \a\ fuse-link“a\熔断体应能承载电流而特性不变坏的时间曲线（见8.4.3.4和图2)。2.3.21
熔断体的耗散功率power dipslpatlon of afuge-link熔断体在规定条件下承载额定电流时所释放的功率。2. 3 22
GB13539.1—2002/IEC60269-1:199B熔断鲁支持件的接爱功率power acceptance of a fuse-holder熔断器支持件在规定条件下所能承受的配用熔断体释出的功率最大值。2. 3. 23
恢复电压recovery voltage
在电流分断后出现在熔断器接线端子间的电压。注：恢复电压可以认为有两个连续的时间阶段，第一个阶段存在瞬态电压（见2.3.23.1)。接着第二阶段仅存在工或直流恢复电压(见2.3.23.2)。2. 3. 23. 1
瞬态恢复电压 transient recovery voltage在具有明显瞬态特性时间阶段内的恢复电压。注1：根据电路和熔断器的特性，解态恢复电压可以是握荡的和非振诺的，或二者兼有，它包括多相电略的中性点位移。
注2，除非另有规定，在三相电路中是指首先分断一极的瞬态恢复电压，因为此电压一般比出现在其他二极的电压高。
2. 3.23.2
工频或直流恢复电压power-frequencyord.c.recoveryvoltage在瞬态电压消失之后的恢复电压。注，工翘或直流恢复电压可用额定电压的百分比来表示。2.3.24
arcvoltage
电电压
燃弧期间熔断器接线端子间出现的电压瞬时值。3正常工作条件
符合本标准的熔断器，若在以下条件下使用，被认为能满声工作，不需要进一步验证.除非第8章另有规定，下列条件也作为试验条件。3. 1周围空气温度(T,)
周围空气温度T（见2.2.5.1)不超过40C，24h测得的平均值不超过35C，一年内测得的平均值低于该值。
周围空气温度最低值为一5C。
往1：提供的时间-一电流特性在调围空气温度20'C条件下作出。这些时间一电疏特性也近似适用于温度为30℃。注2：若温度条件明显地不同于上述温度，应从保护特性、温升等方面加以专虑、见附录D。3.2海拨
安装地点的海拔不超过2000㎡。3.3大气条件
空气是干净的，它的相对湿度在最高温度为40它时不超过50%在较低温度下可以有较高的相对湿度,例如,在20℃下，相对湿度可达90%。在这些条件下，由于温度变化，中等的凝露可能偶然发生。注：若熔断器在不同于3.1,3.2和3.3规定条件下使用，尤其是在无防护的户外条件使用，应与制造厂协商若熔断器使用在有盐雾或不正常的工业沉积物的场所，亦应与制造厂协商。GB 13539. 12002/IEC 60269-1:199B3.4电压
系统电压的最大值不超过熔断器额定电压的110%，对于从交流整流的直流电压，其脉动引起的变化应不大于110%额定电压的乎均值的5%或不低于9%。对额定电压为690V的熔断器，最大系统电压不应超过熔断器额定电压的105%。注：应注意到若熔断体在大大低于额定电压下熔断，焙断指示得，熔断撞击器可脂不动作（见B.4.3.6)。3.5电流
承载和分断的电流在7.4和7.5中规定的范周内。3.6频率，功率因数与时间常数
3.6.1频率
对于交流，颊率等于熔断体的额定频率。3.6.2功率因数
对于交流，功率因数不低于表12a)中相应于预期电流的数值。3. 6. 3时间常数
对于直流，时间常数符合表12b)规定。某些使用场合可能发现时间常数超出该表规定的范用。对此，应使用经试验符合所要求的时间常数并有相应标记的熔断体。3.7安装条件
按制造厂说明书安装熔断器。
如熔断器可能调到非正常振动和冲击使用情况，应与制造厂协商。3.8使用类别
使用类别（如\gG\)按5.7.1规定。3. 9熔断体的选择性
时间大于U.1s的选摔性极限见表2与表3.弧前I值见表6；熔断I\t值由系列标推中其体的相关部分加以规定，因它们与系列、额定电压和熔断器的应用有关。
4分类
熔断器分类按第5章和系列标准中具体的相关部分规定。5熔断器特性
5.1特性鲸述
熔断器的特性应由下列适合的条款来规定。5.1.1熔断器支持件
a）额定电压（见5.2)；
b）额定电流（见5.3.2)；
c）电流种类，如适用额定频率（见5.4）；a
额定接受功率（见5.5)；
e）尺寸或尺码
f）极数（如果不止一个极)；
g）峰值耐受电疏。
5. 1.2熔断体
额定电压（见5.2)
额定电流（见5.3.1)
电流种类，如适用额定频率（见5.4)1d）额定耗散功率(见5.5)：
时间一电流特性(见5.6)；
分断范围（见5.7.1)；
g）额定分断能力（见5.7.2)，
h）截断电流特性（见5.8.1);
Pt特性（见5.8.2)；
j）尺寸或尺码。
5. 1. 3完整熔断器
防护等级应按照GB4208的规定，5.2额定电压
对于交流,额定电压标推值由表 1给出，GB13539.1—2002/IEC60269-1:1998表 1交流熔断器额定电压标准值系列 1
系列1
带星号的值是根据IEC60038的标准化值，同时表中其他值亦可使用。对于直流，额定电压优选值如下：110*—125—220—250—440—460—500—600*—750V。注：熔断体的额定电压可以不同于装人该焙断体的熔断器支持件的定电压.熔断器的额定电压是部件（熔断器支持件、熔断体)的额定电压的量低值5.3额定电流
5.3.1熔断体的额定电流
熔断体的额定电流以安培(A)表示,应从下列数值中选用：2—4—6—8—10—12—16—20—25—32—40—50—63—80—[00—125—160--200—250—315-400—500—630—800—1 000—1250往1，当需要较高或较低值时，应按GB321中的R10系列选取，注2：此外，当需要选取一中间值时,应按 GB 321中R20系列选取。5. 3.2熔断器支持件的额定电流除非在系列标准中具体的相关部分里另有规定，熔断器支持件的额定电流以安培表示，应从熔断体的额定电流系列中选取。对于“gG\和\aM\熔断器，熔断器支持件的额定电流以配用熔断体的最大额定电流表示，
5.4额定频率(见6.1和6.2)
未标明额定频率意味着熔断器符合本部分对频率规定的条件，即频率仅在45Hz~~62Hz之间。5.5熔断体的顏定耗散功率和熔断器支持件的定按妥功率若系列标准中具体的相关部分没有规定，熔断体的额定耗散功率由制造厂规定.在规定的试验条件下，熔断体的耗散功率不应超过该规定值。若系列标推中具体的相关部分里没有规定，熔断器支持件的额定接受功率由制造厂规定。额定接受功率是在规定试验条件下，不超过规定的温升、熔断器支持件能承受的最大耗散功率。GB 13539.1—2002/1EC 60269-1:19985.6时间一电流特性极限
时间一电流特性极限是以周围空气温度(T,)十20'C为基础。5.6.1时间一电流特性、时间一电流带时间一电流特性、时间一电流带与熔断体的结构有关。对于给定的熔断体，它们取决于周围空气温度以及冷却条件。
注：若周围空气温度与 3. 1 规定的温度范围有偏差,应与制造厂协商。对于不符合系列标准中具体的相关部分里所规定的标准时间-一电流带的熔断体，制造厂应能提供以下特性(以及它们的偏差)：
弧前和熔断时间一一电流特性：或
-时间一电流带。
注：对于弧前时间小于 0. 1 s 者,制造厂应能提供 I\t 特性以及它们的谢差(见 5, 8. 2)。对于弧前时间大于 0.1 s 者,时间一电流特性应以电为横坐标,以时间为纵坐标,两个坐标轴均应采用对数坐标，
对数坐标比例(每1进位的尺寸)应是横坐标有较长尺寸的2：1关系，然而因为在美国长期确定的习惯，故1：1的关系作为另一个选择标准。图样应表示在符合ISO478或ISO593的A3或A4纸上。十进位尺寸应从下列系列中选取：2 cm,4 cm,8 cm.16 cm 和 2. B cm,5. 6 cm,11. 2 cm往：作为推荐,尽可能采用优先值 2. 8 cm(纵坐标)和 5. 6 cm(横坐标)5. 6. 2的定时间和约定电流
约定时间和约定电流见表 2。对于*gD\和gN\熔断体,约定时间和约定电流见 GB/T 13539.2-2002第5篇。
表 2“gG\和“gM”熔断体的约定时间和约定电流\gG”额定电流1。
\gM\··特性电流Ieh
63<1.$160
1601.≤400
在考虑中。
约定时间
对\gM”熔断体,见 5. 7. 1。
5. 6. 3门限
\gG\和\gM\熔断体的门限值列于表 3。Iar
约定电流
表 3“gG\和“gM\熔断体规定弧前时间的门限值\I。用于\gG\
I用了\gm\
Im.(10 s)-.
Im(5 s)**
Imm(0. 1 )
1.(0.1 s)
