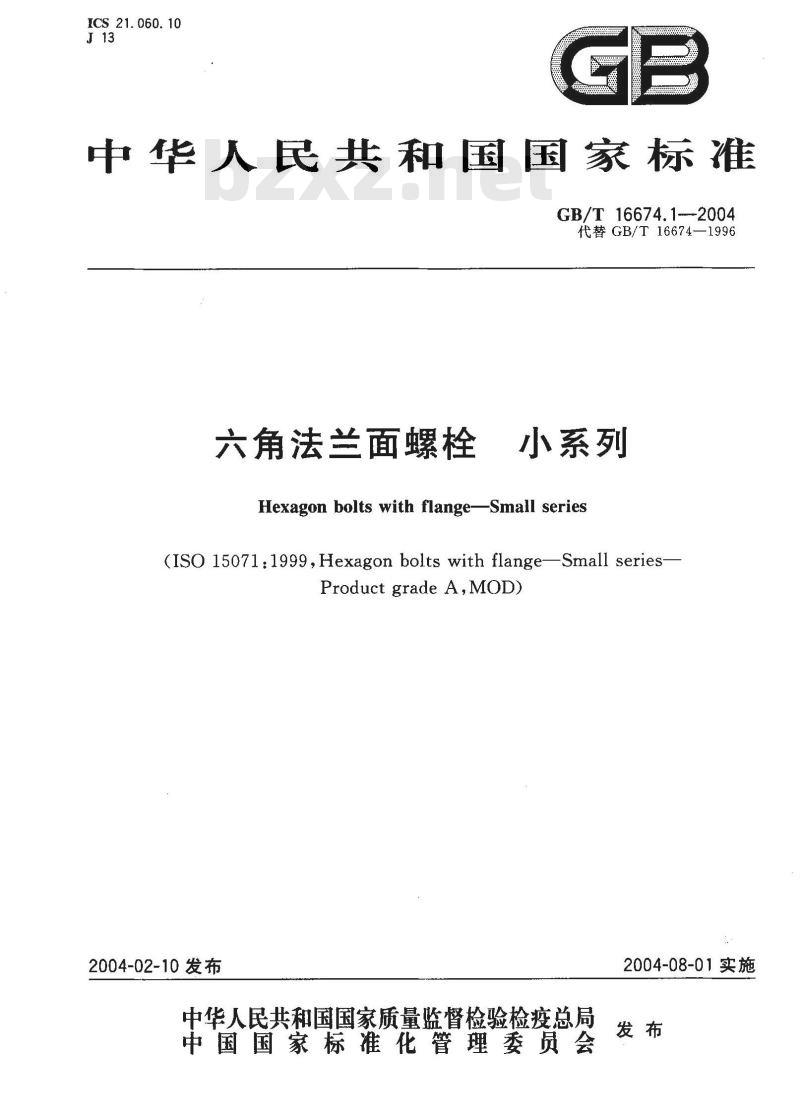

【国家标准(GB)】 六角法兰面螺栓 小系列

ICS 21. 060. 10
中华人民共和国国家标准
GB/T16674.1---2004
代替GB/T16674—1996
六角法兰面螺栓
小系列
Hexagon bolts with flange-Small series(ISO 15071:1999,Hexagon bolts with flange—Small series-Product grade A,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2004-08-01实施免费标准下载网bzxz

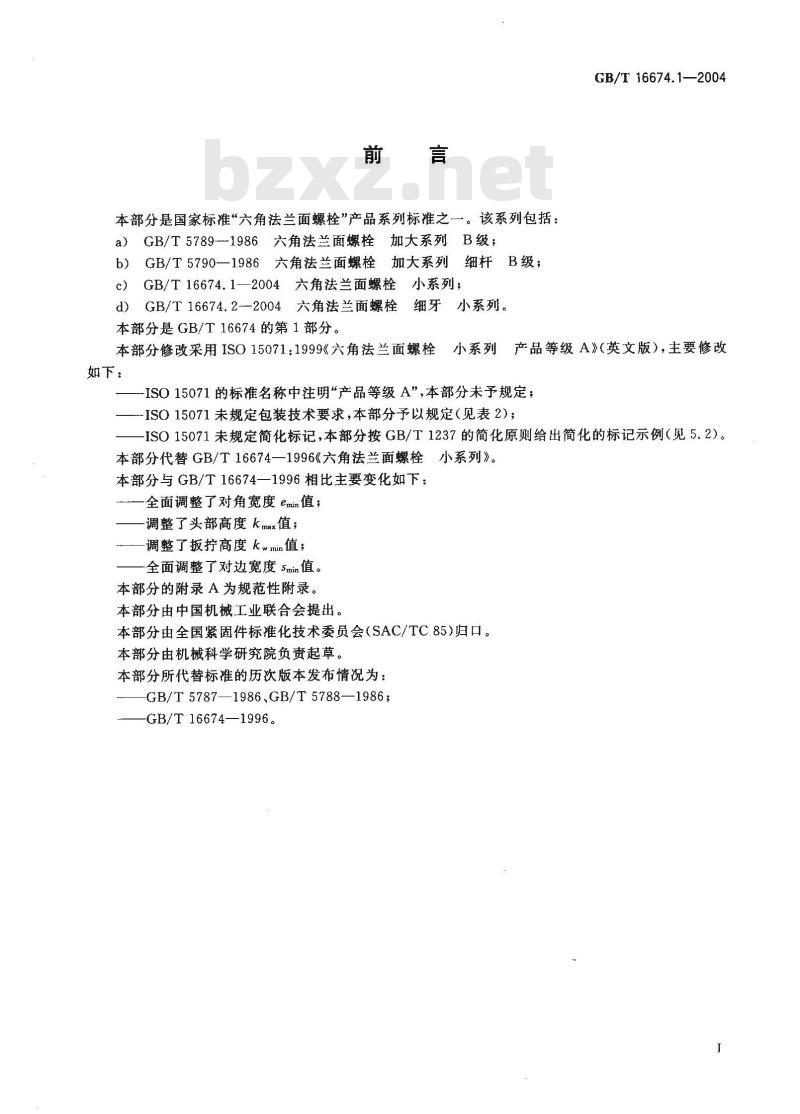

本部分是国家标准“六角法兰面螺栓”产品系列标准之一。该系列包括：GB/T5789---1986六角法兰面螺栓加大系列B级；a）
b）GB/T5790—1986六角法兰面螺栓加大系列细杆B级；GB/T16674.1—2004六角法兰面螺栓小系列；c）
d）GB/T16674.2--2004六角法兰面螺栓细牙小系列。本部分是GB/T16674的第1部分。GB/T 16674.1—2004
本部分修改采用IS015071：1999《六角法兰面螺栓小系列产品等级A》（英文版），主要修改如下：
-ISO15071的标准名称中注明“产品等级A”，本部分未予规定；-ISO15071未规定包装技术要求，本部分予以规定（见表2）；ISO15071未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例（见5.2）。本部分代替GB/T16674—1996《六角法兰面螺栓小系列》。本部分与GB/T16674—1996相比主要变化如下：全面调整了对角宽度emin值；
-调整了头部高度kmax值；
—调整了扳拧高度kwmie值；
全面调整了对边宽度Smin值。
本部分的附录A为规范性附录。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分由机械科学研究院负责起草。本部分所代替标准的历次版本发布情况为：-GB/T 5787—1986、GB/T 5788--1986;-GB/T 16674—1996。

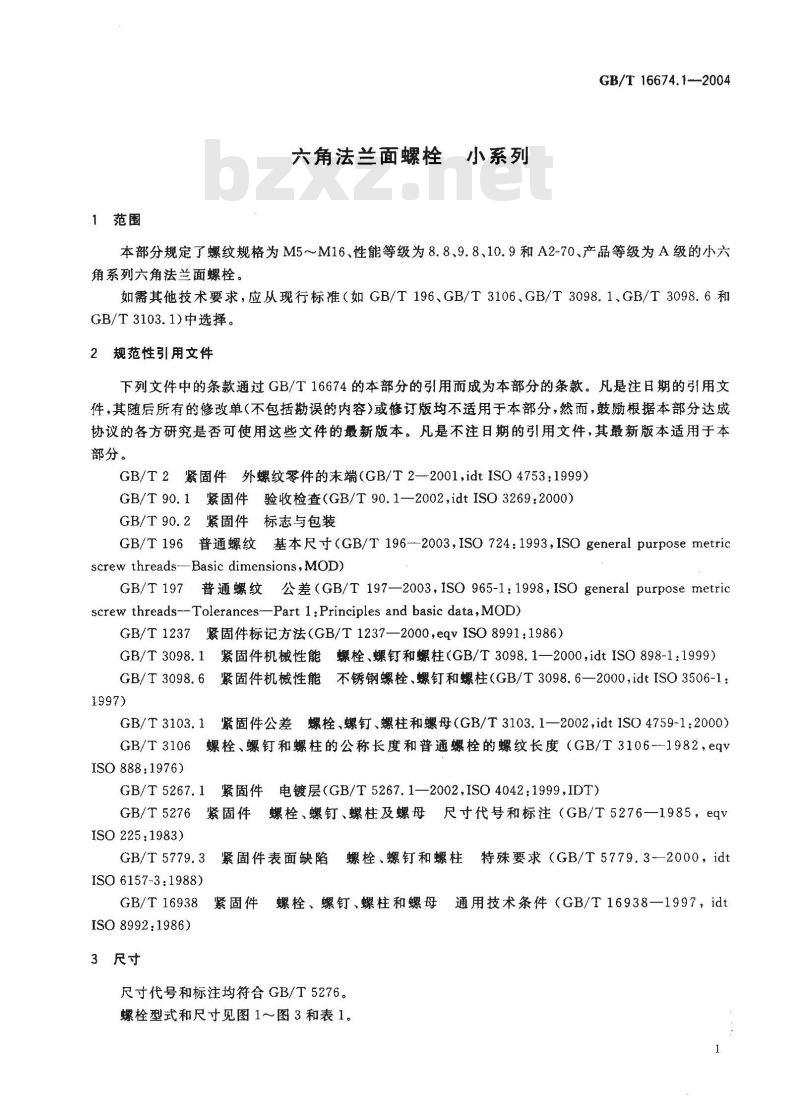

1范围
六角法兰面螺栓小系列
GB/T 16674. 1--2004
本部分规定了螺纹规格为M5～M16、性能等级为8.8、9.8、10.9和A2-70、产品等级为A级的小六角系列六角法兰面螺栓。
如需其他技术要求，应从现行标准（如GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1)中选择。
2规范性引用文件
下列文件中的条款通过GB/T16674的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2紧固件外螺纹零件的末端（GB/T2-2001,idtISO4753：1999）GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269：2000）GB/T90.2紧固件标志与包装
GB/T 196普通螺纹基本尺寸(GB/T 196--2003,ISO 724:1993,ISO general purpose metricscrew threads-—Basic dimensions,MOD)GB/T197普通螺纹公差（GB/T197—2003,ISO 965-1:1998,ISOgeneral purpose metricscrew threads--Tolerances-Part l:Principles and basic data,MOD)GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1—2000，idtISO898-1:1999）GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6—2000,idtISO3506-1：1997)
GB/T 3103. 1
紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002,idtIS04759-1:2000)GB/T3106螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度（GB/T3106--1982，eqvISO 888:1976)
GB/T5267.1紧固件电镀层(GB/T5267.1—2002,ISO4042:1999,IDT）GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—1985，eqvISO 225:1983)
GB/T5779.3紧固件表面缺陷螺栓、螺钉和螺柱特殊要求（GB/T5779.32000，idtISO 6157-3:1988)
GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—1997，idtISO 8992:1986)
3尺寸
尺寸代号和标注均符合GB/T5276。螺栓型式和尺寸见图1～图3和表1。GB/T16674.1—2004
头部顶面应为平的或凹穴的，由制造者选择。项面应倒角或倒圆。倒角或倒圆起始的最小直径应为最大对边宽度减去其数值的15%。如头部顶面制成凹穴的，其边缘可以倒圆。棱边形状可任选。
倒角端(GB/T2)。
d β=15°~30°
k是扳拧高度，见表1注。
不完整螺纹的长度u≤2P。

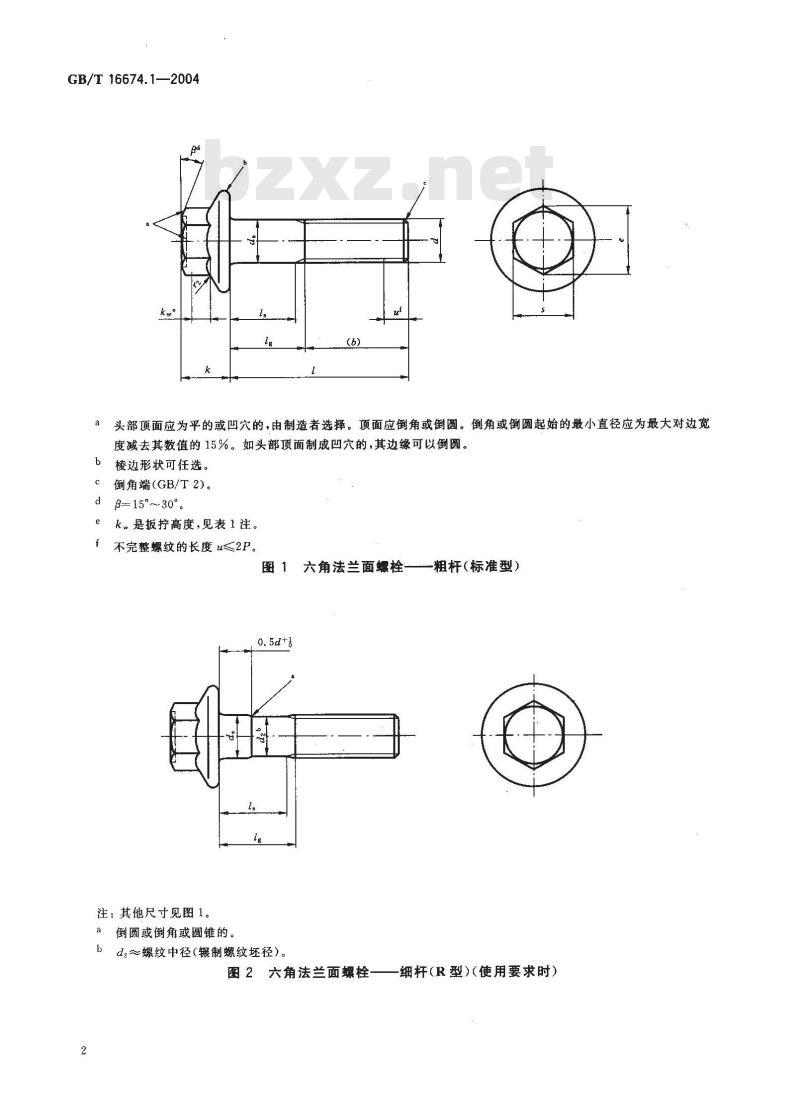

图1六角法兰面螺栓—
一粗杆（标准型）
注：其他尺寸见图1。
倒圆或倒角或圆锥的。
dz螺纹中径（辗制螺纹坏径）。图2六角法兰面螺栓
细杆（R型）（使用要求时）
++0. 75±0. 5°

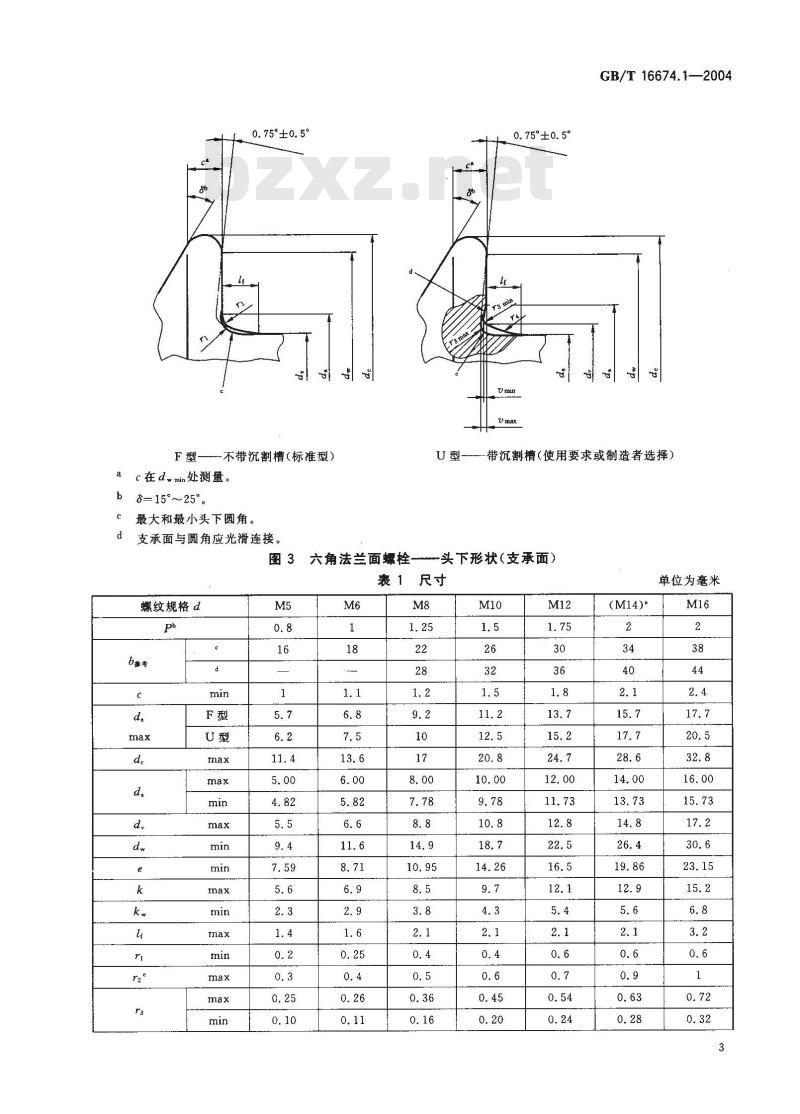

F型—不带沉割槽（标推型）
ac在dwmin处测量。
b=15°～25
最大和最小头下圆角。
支承面与圆角应光滑连接，
螺纹规格d
0.75°±0.5°
GB/T16674.1—2004
U型带沉割槽（使用要求或制造者选择）六角法兰面螺栓—头下形状（支承面）表１尺寸　
(M14)°
单位为毫米
GB/T 16674.1—2004
螺纹规格d
表1（续）
注：如产品通过了附录A的检验，则应视为满足了尺寸c、e和kw的要求。a
尽可能不采用括号内的规格。
P——螺距。
用于1公称≤125mm。
用于125mm1公称≤200mm。
r2适用于棱角和六角面。
公称长度在虚线以上的螺栓，应制出全螺纹，f
细杆型（R型）仅适用于公称长度在虚线以下的螺栓。——最小夹紧长度，
(M14)*
单位为毫米
4技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性能
产品等级
表面处理
表面缺陷
验收及包装
5标记
2技术条件和引用标准
GB/T16938
GB/T 196,GB/T 197
8.8、9.8、10.9
GB/T 3098. 1
GB/T 3103.1
氧化（热的或化学的）
电镀层技术要求按GB/T5267.1
GB/T 16674.1—2004
不锈钢
GB/T3098.6
简单处理
如需要其他的电镀层或表面处理，应由供需双方协议GB/T 5779. 3
GB/T 90. 1.GB/T 90. 2
5.1标记方法按GB/T1237规定。
5.2标记示例
螺纹规格d=M12、公称长度l一80mm、由制造者任选F型或U型、性能等级为8.8级、表面氧化产品等级为A级的小六角系列六角法兰面螺栓的标记：螺栓GB/T16674.1M12X80
螺纹规格d=M12、公称长度l=80mm、F型、性能等级为8.8级、表面氧化、产品等级为A级的小六角系列六角法兰面螺栓的标记：螺栓GB/T16674.1M12X80-F
如在特殊情况下,要求细杆型式时，则应在标记中增加“R”：螺栓GB/T16674.1M12×80-R
GB/T16674.1--2004
A.1六角部分的推荐检验方法
附录A
（规范性附录）
六角法兰头的检验
六角部分的推荐检验方法见图A，1和表A.1。为确定六角高度、扳拧高度、圆角和对角宽度是否符合要求，应使用A和B两个光滑环规测量头部。量规A应套人六角部分并置于法兰上。量规B放在与螺栓轴心线垂直的头部顶面上。两个量规不应接触。
A.2法兰厚度的推荐检验方法
法兰厚度的推荐检验方法见图A。1和表A。1。量规C是个塞尺或环规。它用于检验量规与六角部分接合处的法兰厚度是否等于或大于规定值。当螺栓置于平板上时，量规C应能塞人量规A下,并不应有接触。Wy
注：Wamin — e理论
Wbmsx=emin —0.01 mm;
Ta max - kw min o
量规A；
量规B；
量规C。
图A.1检验方法示意图
螺纹规格
量规A
表A.1量规尺寸
量规B
GB/T 16674.1—2004
单位为毫米
量规c
