【国家标准(GB)】 焊缝--工作位置--倾角和转角的定义

'GB/T 16672-1996

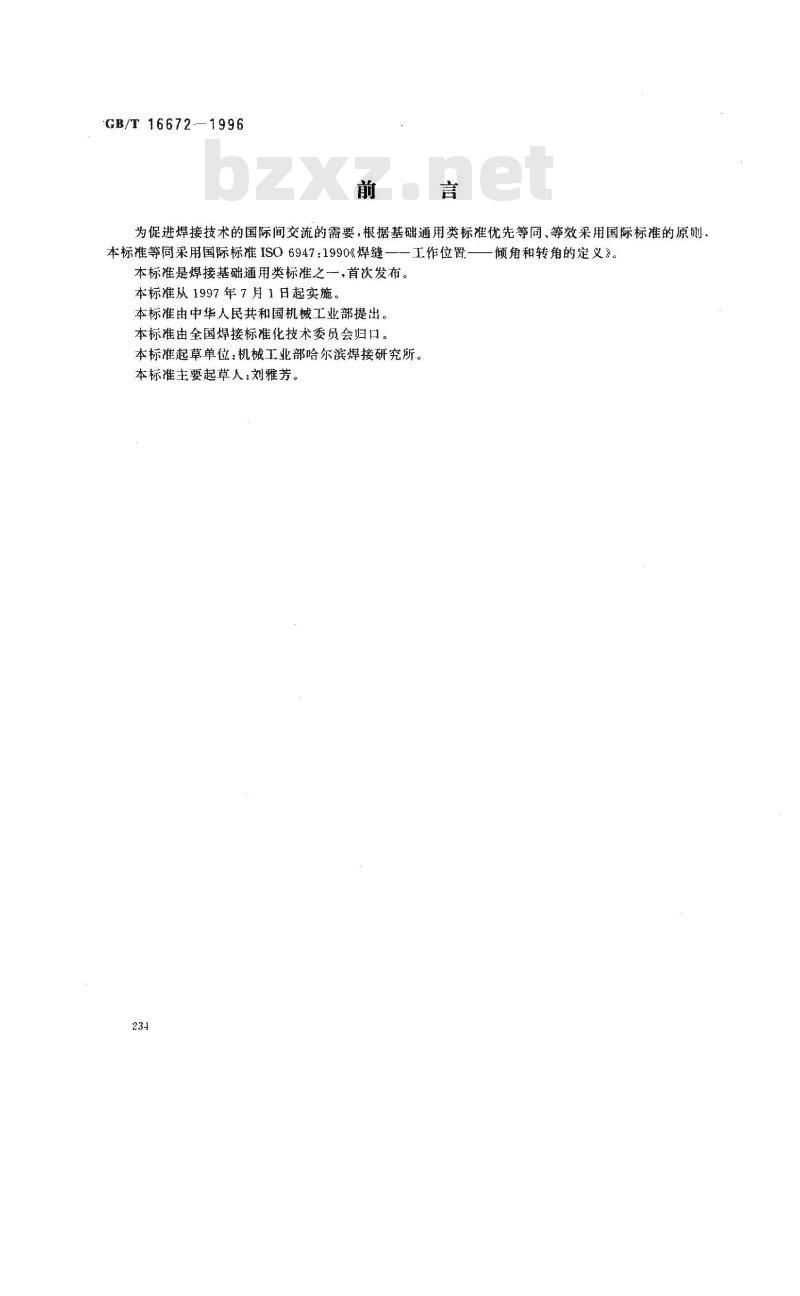

为促进焊接技术的国际间交流的需要，根据基础通用类标准优先等同、等效采用国际标准的原则本标准等同采用国际标准ISO6947：1990《焊缝一工作位置
本标准是焊接基础通用类标准之一，首次发布。本标准从1997年7月1日起实施。本标准由中华人民共和国机械工业部提出。本标准由全国焊接标准化技术委员会归口。本标准起草单位：机械工业部哈尔滨焊接研究所。本标准主要起草人：刘雅芳。
一角和转角的定义》。
1范围

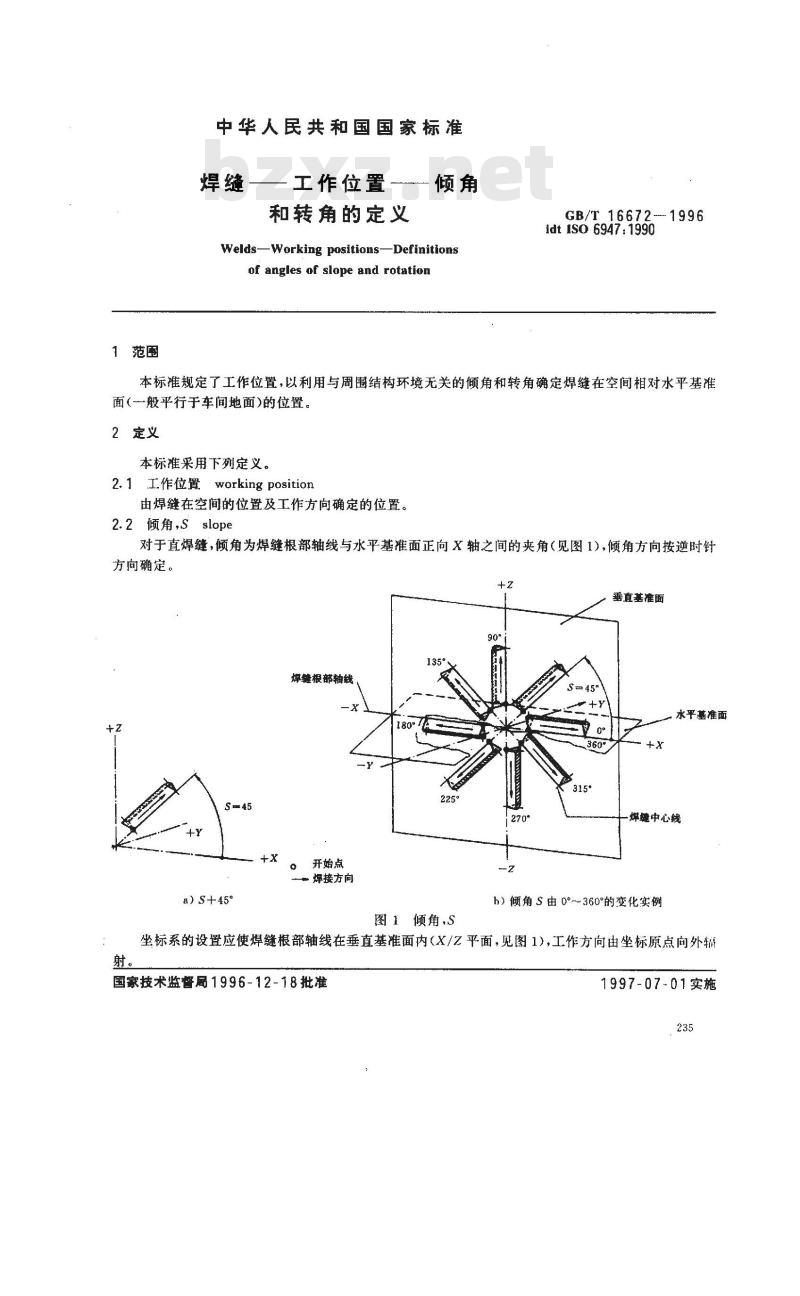

中华人民共和国国家标准bZxz.net
工作位置—倾角
和转角的定义
Welds-Working positions-Definitionsof angles of slope and rotationGB/T.16672-1996
idtISO6947:1990
本标准规定了工作位置，以利用与周围结构环境无关的倾角和转角确定焊缝在空间相对水平基准面（一般平行于车间地面)的位置。2定义
本标准采用下列定义。
2.1 工作位置 working position由焊缝在空间的位置及工作方向确定的位置。2.2倾角,Sslope
对于直焊缝，倾角为焊缝根部轴线与水平基准面正向X轴之间的夹角（见图1），倾角方向按逆时针方向确定。
焊缝根部轴线
开始点
一焊接方向
a)S+45°
垂直基准面
水平基准面
焊缝中心线
h）倾角S由0°~360°的变化实例图1倾角，S
坐标系的设置应使焊缝根部轴线在垂直基准面内(X/Z平面，见图1)，工作方向由坐标原点向外辅射。
国家技术监督局1996-12-18批准1997-07-01实施
GB/T 16672---1996
对于曲线焊缝，使用相同的规定，倾角为所考虑的具体焊缝截面上根部轴线的切线与X轴的夹角。每个具体截面具有特定的坐标系。注：对于倾斜管，倾角由焊接方向确定（见3.2)。2.3转角，Rrotation
焊缝截面中心线（即焊缝根部和焊缝表面的中点连线）与Y轴正方向或平行于Y轴的直线之间的夹角。转角方向按逆时针方向确定焊缝截面的视图方向是指向坐标原点，即与工作方向相反（见图2）。90°
焊鐘中心线
「轴平行线
开始点
槐图方向
a）当S=0°（或360°)和R-90°时工作位置图2转角，R
轴平行线
视图方向
焊缝中心线
b）当S30°和R=270°时工作位置当倾角S一90°或S=270°时（见图1)因为各种角度都可以存在，所以没有必要确定转角。如何确定对称和非对称的对接和角接焊缝的转角实例见图3至图5。注
1焊缝中心线通常与填充材料即焊条相重合。2对于倾斜管、转角实际上是由倾斜角度确定<见3.2)。#板蓝
焊缝中心线
图3水平位臀上对称对接焊
缝的转角（R=90°)示例
焊缝中心线
图4水平位置上非对称对接焊
缝的转角R示例
3工作位置
主要位置
GB/T16672-1996
焊缝中心线

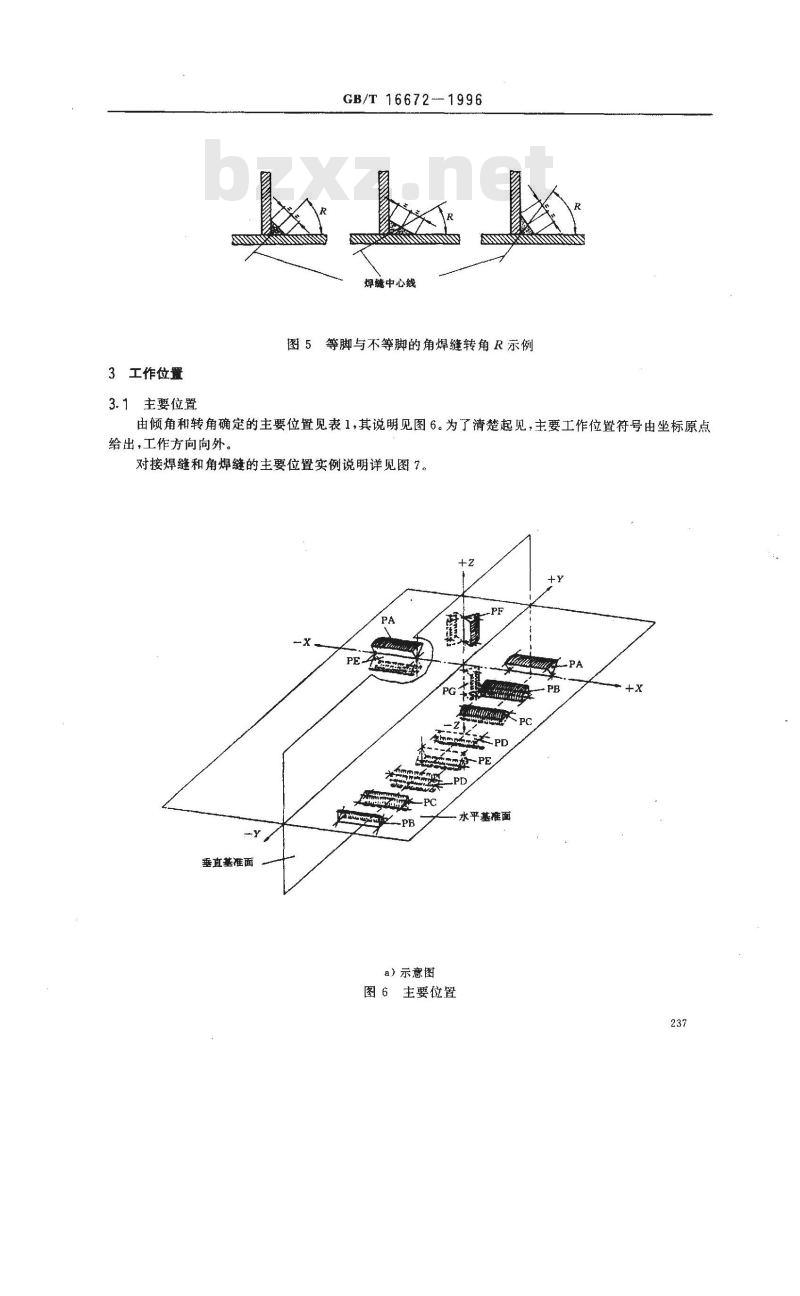

图5等脚与不等脚的角焊缝转角R示例由倾角和转角确定的主要位置见表1，其说明见图6。为了清楚起见，主要工作位置符号由坐标原点给出，工作方向向外。
对接焊缝和角焊缝的主要位置实例说明详见图7。x
垂直基准面
a）示意图
图6主要位置
水平基雅面
平角焊、
GB/T16672--1996
平角焊
如角燥

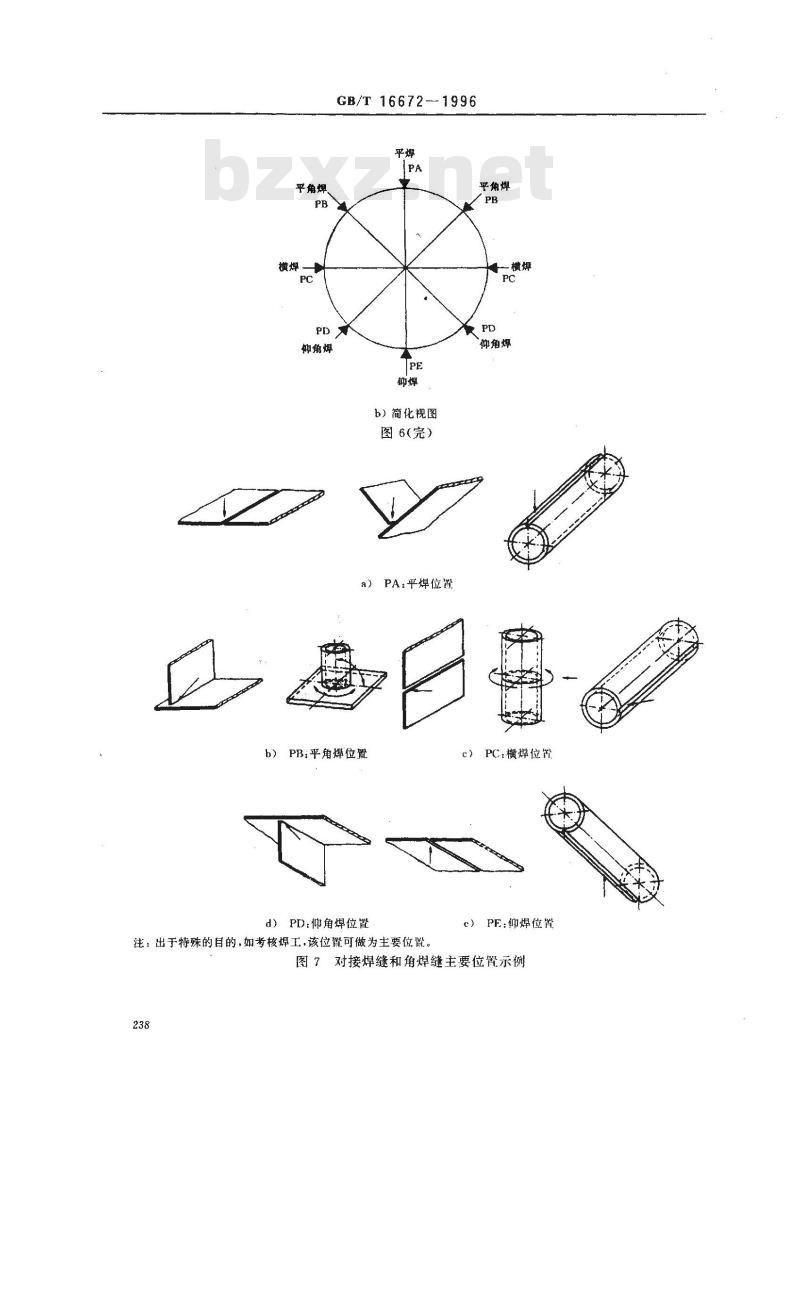

b）简化视图
图6（完）
a）PA：平焊位置
b）PB:平角焊位置
d）PD:仰角焊位置
注：出于特殊的目的，如考核焊工，该位置可做为主要位置。PB
抑角焊
c）PC:横焊位置
e）PE:仰焊位置
图？对接焊缝和角焊缝主要位置示例238
平焊位置
平角焊位置
横焊位置
仰角焊位置
仰焊位置
向上立焊位置
向下立焊位置
GB/T 16672—1996
PF，向上立焊位置
g）PG：向下立焊位置
图7（完）
主要位置的术语和符号
水平焊接，焊缝中心线是垂直
的，焊缝表面向上
水平焊接，焊缝表面向上
水平焊接，焊缝中心线是水平
水平焊接，仰视，焊缝表面向下水平焊接，仰视，焊缝中心线是垂直的，焊缝表面向下
焊接方向由下向上
焊接方向由上向下
倾角s
转角R
1为了避免与已有简写混滑，例如平焊用“F\表示，原则上表示位置的字母\P”应放在表示主要位置符号的前面。2在本标准里没有规定主要位置的公差，因为它取决于所使用的不同焊接工工艺。3.2倾斜位置
3.2.1板材及管子上的纵向焊缝
倾斜位置由倾角和转角确定（见图8和表1)。239
3.2.2管子的环焊缝
GB/T 16672--- 1996
图8板材的倾斜位置
对于倾斜管上的焊缝位置，倾向和转角的表示可按下述方法简化：a）转角用字母I.和倾角的角度表示（见图9）。注：180°～360°之间的角度通常不使用，除非在机器人焊接时.而这时则需要一个固定的基准面。6
水平基准面
图9倾斜管倾斜的符号表示方法示例b）倾角的表示由焊接方向的相应字母代替（见图10中的示例）：1）H：表示向上焊；
2）J:表示向下焊；
3）K：表示回转焊。
对于固定倾斜管的焊缝，最高点应看成是与基准面构成直角的点（见图11中的示例）160
a）向上焊方向(H)
h）向下焊方向(J）
图10水平固定管子上的焊接方向示例240
4表示符号
最高点
GB/T 16672—1996
基准平面
b）由最高点向下焊接：J-L060
基准平面
尚上焊到股高点：H-101
图11固定倾斜管的最高点、焊接方向及倾斜角表示方法示例主要位置应由表1中规定的相应符号表示（见示例1）；主要位置的符号亦可用三位数的倾角和转角数值做补充（见示例2）。
除了倾斜管以外（见示例3），倾斜位置应按3.2.1用倾角和转角表示。对于倾斜管上的环焊缝、倾角和转角的表示方法可按3.2.2规定进行简化（见示例4和示例5)。示例：板材
示例1“平角焊”(PB)主要位置表示如下：PB
示例2倾角为130°而转角为45°的平角焊（PB)主要位置表示如下：PB130-045
示例3倾角为30°而转角为90°的倾斜位置表示如下：030-090
示例：管子
GB/T16672-1996
示例4
倾斜角度为30°且焊接方向为“向上焊”（H)，倾斜管的焊接位置表示如下：H-L030
示例5
倾斜角度为60°且焊接方向为“向下焊”J），倾斜管的焊接位置表示如下：J-L060
