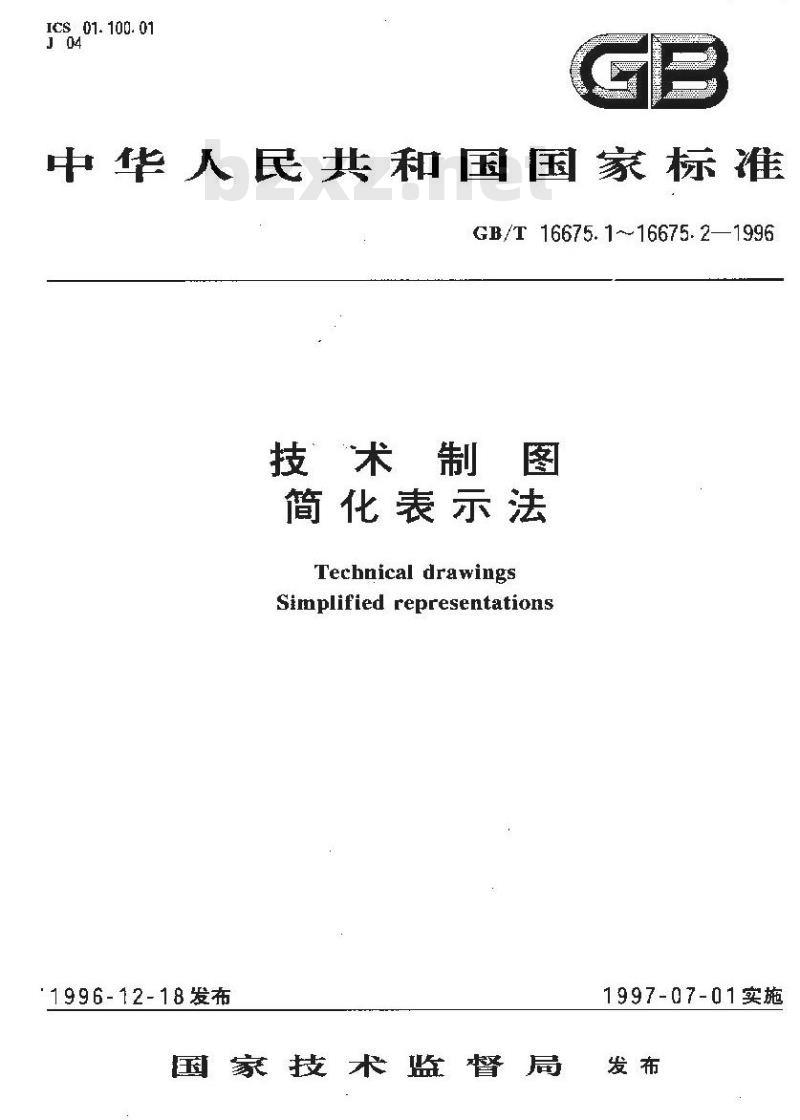

ICS 01. 100. 01
中华人民共和国国家标准
GB/T 16675. 1~16675.21996
技术制图
简化表示法
Technical drawings
Simplified representations
1996-12-18发布
1997-07-01实施
国家技术蓝督局

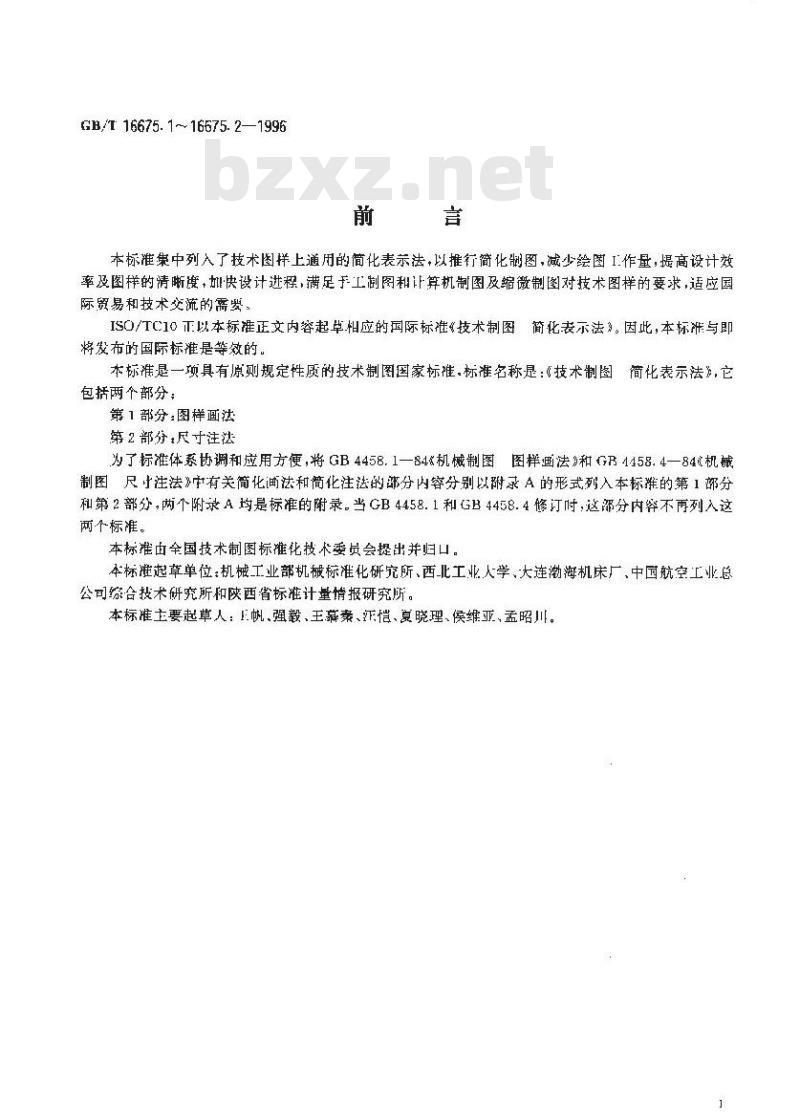

GB/T 16675. 1~16675.2—1996
本标准集中列入了技术图样上通用的简化表示法，以推行简化制图，减少绘图I.作量，提高设计效率及图样的清晰度，加快设计进程，满足手工制图和计算机制图及缩微制图对技术图样的要求，适应国际贸易和技术交流的需爱，
ISO/TC10正以本标准正文内容起草相应的国际标准《技术制图简化表示法》因此，本标准与即将发布的国际标准是等效的。
本标准是一项具有原则规定性质的技术制图国家标准.标准名称是：（技术制图日简化表示法\，它
包括两个部分；
第1部分：图样面法
第2部分：尺寸注法
为了标准体系协调和应用方便，将GB4458.1—84机械制图图样画法》和GB4458.4—84机械制图尺中注法》中有关简化画法和简化注法的部分内容分别以附录A的形式列入本标摊的第1部分和第2部分，两个附录A均是标准的附录。当GB4458.1和GB4458.4修订时：这部分内穿不再列入这两个标准。
本标准由全国技术制图标准化技术委员会提出并归口。本标准起章单位：机械工业部机械标准化研究所、西北工业人学、大连渤海机床厂、中国航空工业总公司综合技术研究所和陕西省标准计量情报研究所。本标准主要起草人：E帆、强毅、王幕素、证恺、夏晓理、侯维亚、孟昭川，1范围

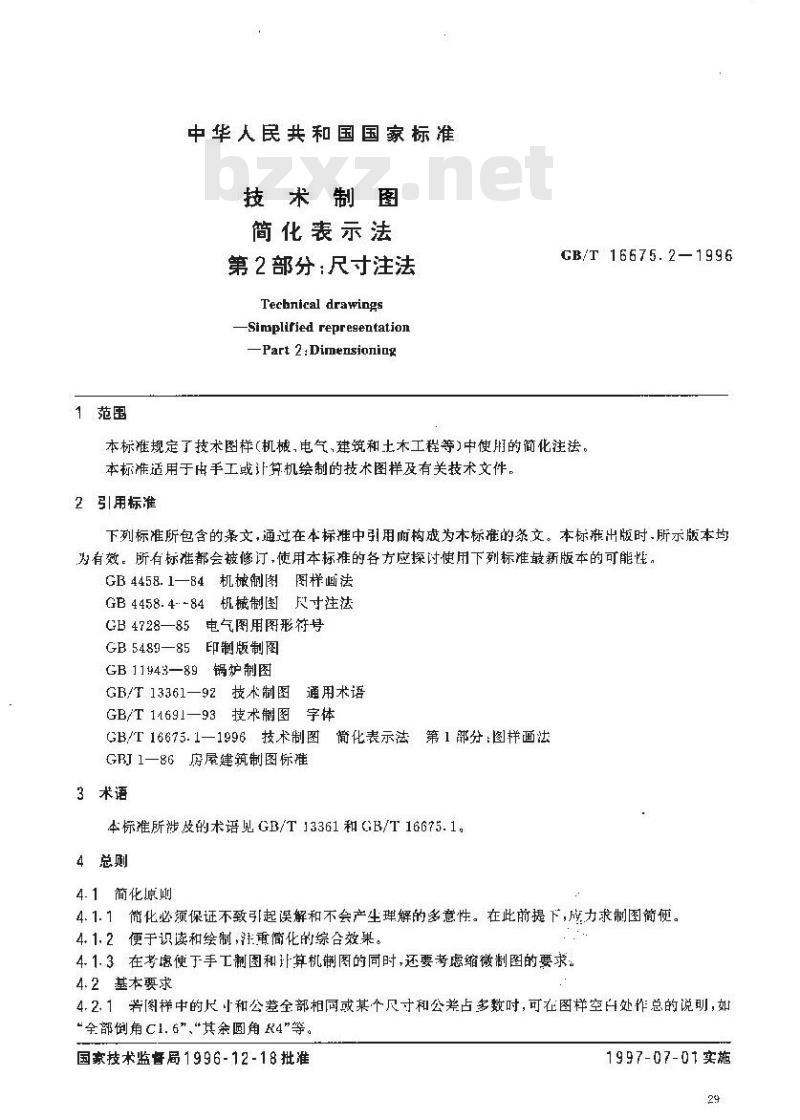

中华人民共和国国家标准
技术制图
简化表示法
第2部分：尺寸注法
Tecbnical drawings
-Simpliried repregentation
—Part2.Dimensioning
CB/T 16675.2-1996
本标准规定了技术图样(机械，电气、建筑和土木工程等)中使用的简化注法。本标准适用于出手工或让算机绘制的技术图样及有关技术文件。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标滩出版时-所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性。GB4458.1—84机械制图图样面法GB4458.4-84机械制图尺寸注法
GB4728—85电气图用图形符号
GB5489—85印制版制图
GB11943—89锅炉制图
GB/T 13361—92技术制图
通用术语
GB/T 11691—93技术制图字体
GB/T16675.1—1996技术制图简化表示法第1部分：图样画法GBI1—86房屋建筑制图标准
3术语
本标准所涉的术语见GB/T13361和GB/T16675.1。4总则
4.1简化原则
4.1.1简化必须保证不致引起误解和不会产生理解的多意性。在此前提下,成力求制图简便。4.1.2便于识读和绘制，注重简化的综合效果。4、1.3在考虑便于手工制图和让算机制图的同时，还要考虑缩微制图的要求，4.2基本要求
4.2.1若图样中的尺和公差全部相同或某个尺寸和公差占多数时，可在图样空自处作总的说明，如“全部倒角C1.6”、“其余圆角R4\等。国家技术监督局 1996-12 -18 批准1997-07-01实施
GB/T16675.2—1996

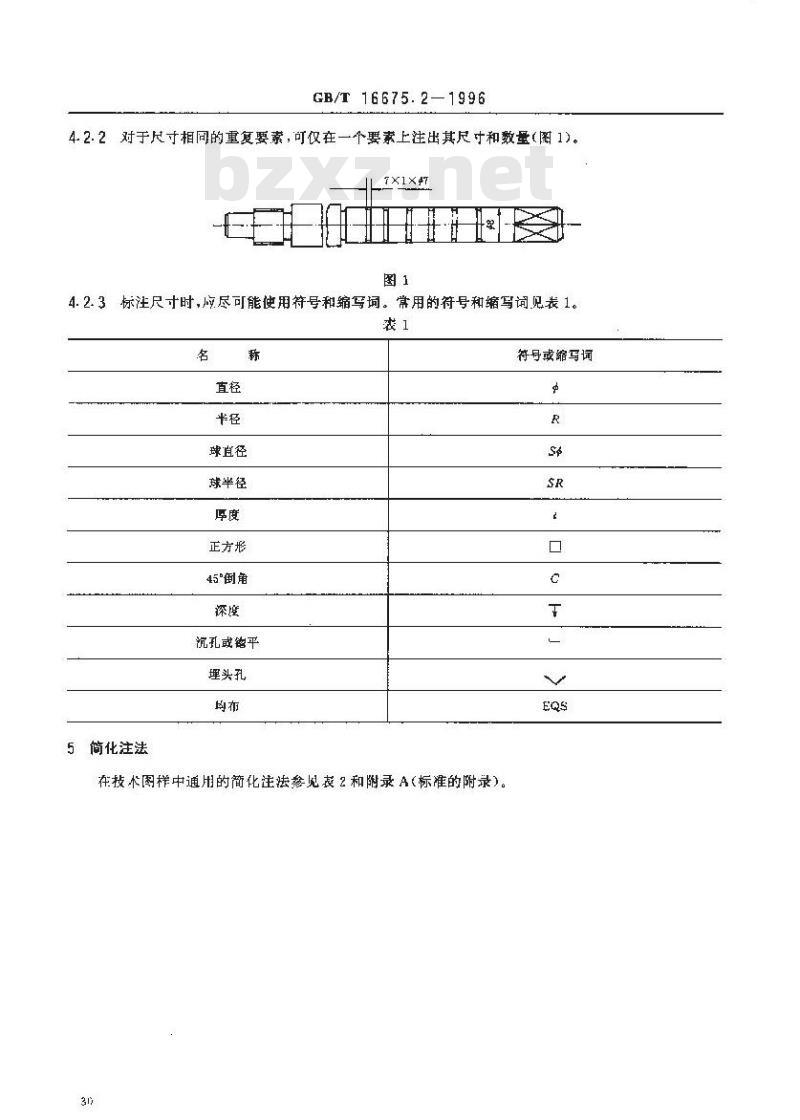

4.2.2对于尺寸相同的重复要索，可仅在一个要素上注出其尺寸和数量（图1）。ILTX1X?
4.2.3标注尺寸时，应尽可能使用符号和缩写词。常用的符号和缩写词见表1。裘1
球直径
球半径
正方形
45\倒角
沉孔或铭平
埋头孔
5简化注法

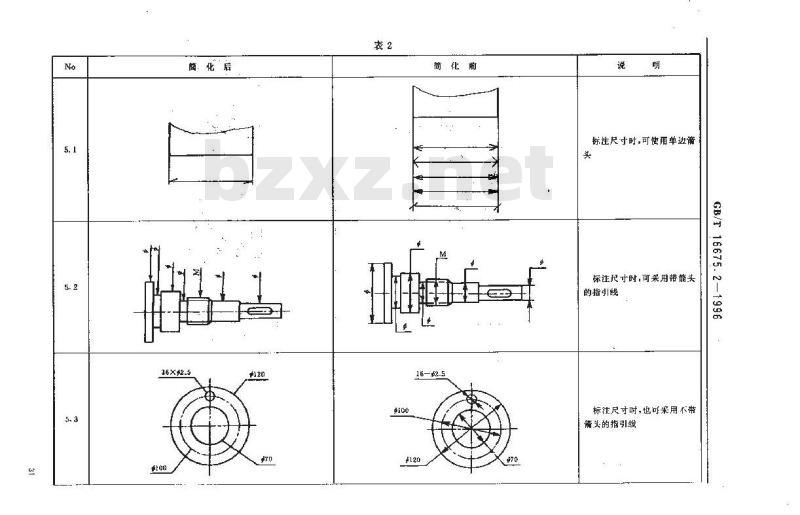

在技术图样中通用的简化注法参见表2和附录A（标准的附录)。31
符导或缩写词
商化后
简化前
16—$2.5
标注尺寸时，可使用单边简
标注尺寸时，可采用带箭头
的指引线
标注尺寸时，也可采用不带
筛头的指引线
2—1996
840810
表续）
从同一基准出发的尺可
按左图(简化后)的形式标注
从同一基准出发的尺寸可
按左图（简化后)的形式标注
16675337-1985
筒化后
R14.R20.R30.R49.:
R40.R30,R20,R
R12,R22,R30
450.$100+120
表2（续）
漪化前
一组同心圆弧或圆心位
亲直线上的多个不同心
的尺寸，可用共用的尺寸线
筛头依次表示
一组网心圆或尺寸较多的
台阶孔的尺寸，也可用共用的
尺寸线和箭头依欣表示
1667588-1996
表2（续）
简化前
单线图上，桁架、钢筋、替子
等的长度尺寸可直接标注在
相应的线段上，角度尺寸数字
可直接填写在夹角中的相应
3x+g 02
简化后
2×+例
o中中中中
表2（续）
简化前
在同一图形中，对于尺寸相
同的孔、措等感组要紊，可仅
在一个要素上注出其尺寸和
在同一图形中,如有几种尺
寸数值相近而又重复的要素
（如孔等）时，可采用标记（如涂色等）或用标注母的方法
来区别
16675.2—1996
简化后
.表.2(续）
简化前
在不反映真实太小的按影
于,用在尽寸数慎下如要相实
线短划的方医标注其,真实尺
166 5.291996
简化店
<45°(=135*)
53600(18000)
表2(续）
简化前
36001360013600
间隔相等的链式尺寸可采
用左图(简化后)所示的简化Www.bzxZ.net
Q38-16675321996
简化后
表2（续）
简化前
2×45°
标注正方形结构尺寸时,可
在正方形边长尺寸数字前
注“□\符号
在不致引起误解时，零件图，
中的倒角可以省略不画，其尺
寸也可葡化标迁
16675.2-1996
