【国家标准(GB)】 选煤厂用图形符号

GB/T16660-1996

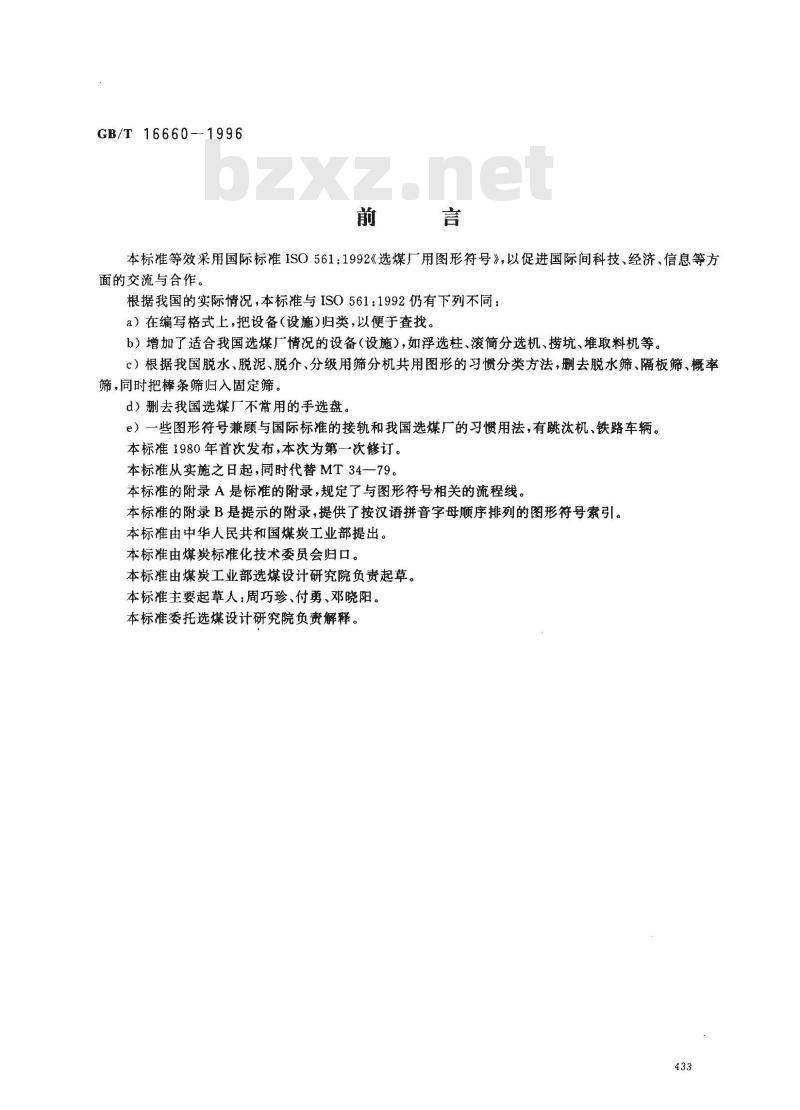

本标准等效采用国际标准ISO561：1992《选煤厂用图形符号》，以促进国际间科技、经济、信息等方面的交流与合作。
根据我国的实际情况，本标准与ISO561：1992仍有下列不同：a）在编写格式上，把设备（设施)归类，以便于查找。b）增加了适合我国选煤厂情况的设备（设施），如浮选柱、滚筒分选机、捞坑、堆取料机等c）根据我国脱水、脱泥、脱介、分级用筛分机共用图形的习惯分类方法，删去脱水筛、隔板筛、概率筛，同时把棒条筛归入固定筛。d）删去我国选煤厂不常用的手选盘。e）一些图形符号兼顾与国际标准的接轨和我国选煤厂的习惯用法，有跳汰机、铁路车辆。本标准1980年首次发布，本次为第一次修订。本标准从实施之日起，同时代替MT34一79。本标准的附录A是标准的附录,规定了与图形符号相关的流程线。本标准的附录B是提示的附录，提供了按汉语拼音字母顺序排列的图形符号索引。本标准由中华人民共和国煤炭工业部提出。本标准由煤炭标准化技术委员会归口。本标准由煤炭工业部选煤设计研究院负责起草。本标准主要起草人：周巧珍、付勇、邓晓阳。本标准委托选煤设计研究院负责解释。433
GB/T16660--1996
ISO前言

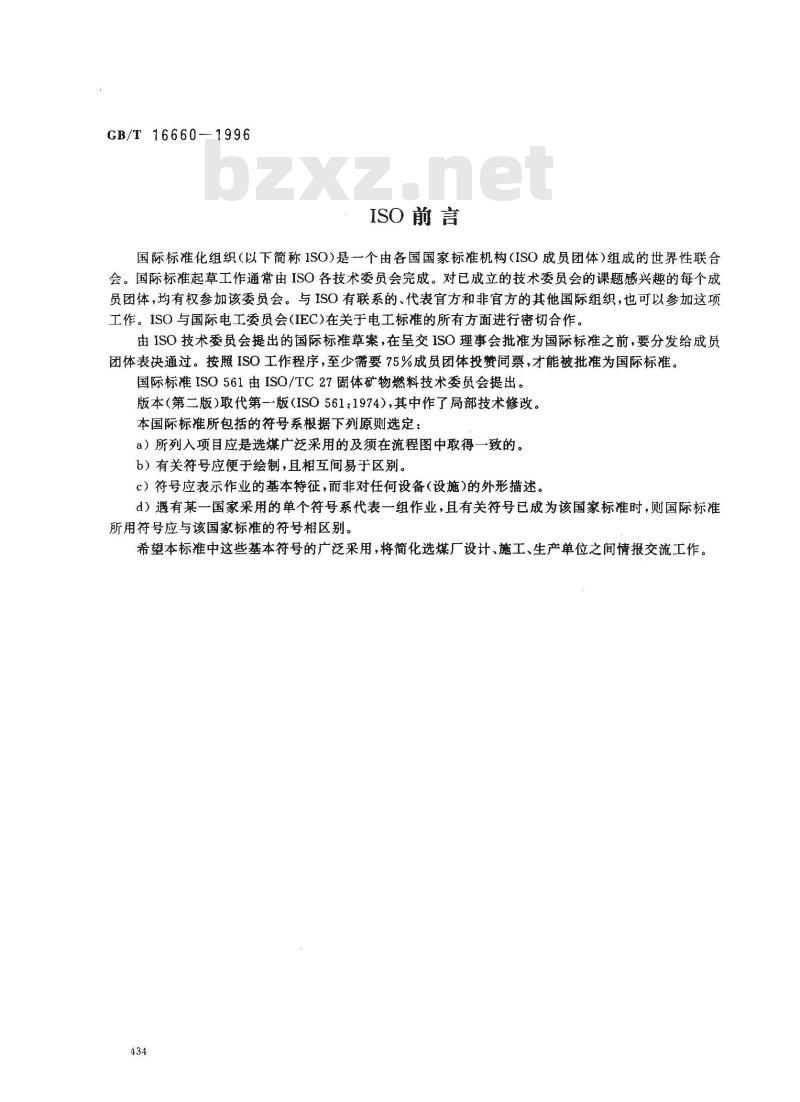

国际标准化组织（以下简称ISO)是一个由各国国家标准机构（ISO成员团体）组成的世界性联合会。国际标准起草工作通常由ISO各技术委员会完成。对已成立的技术委员会的课题感兴趣的每个成员团体，均有权参加该委员会。与ISO有联系的、代表官方和非官方的其他国际组织，也可以参加这项工作。ISO与国际电工委员会(IEC)在关于电工标准的所有方面进行密切合作。由ISO技术委员会提出的国际标准草案，在呈交ISO理事会批准为国际标准之前，要分发给成员团体表决通过。按照ISO工作程序，至少需要75%成员团体投赞同票，才能被批准为国际标准。国际标准ISO561由ISO/TC27固体矿物燃料技术委员会提出。版本（第二版）取代第一版（ISO561：1974），其中作了局部技术修改。本国际标准所包括的符号系根据下列原则选定：a）所列入项目应是选煤广泛采用的及须在流程图中取得一致的。b）有关符号应便于绘制，且相互间易于区别。c）符号应表示作业的基本特征，而非对任何设备(设施)的外形描述。d）遇有某一国家采用的单个符号系代表一组作业，且有关符号已成为该国家标准时，则国际标准所用符号应与该国家标准的符号相区别。希望本标准中这些基本符号的广泛采用，将简化选煤厂设计、施工、生产单位之间情报交流工作。434
1范围
中华人民共和国国家标准
选煤广用图形符号
Coal preparation plant-Graphical symbolsGB/T16660---1996
eqv ISO 561:1992
代替 MT 34--79
本标准规定了选煤厂常用设备（设施）图形符号，适用于选煤厂的设备流程图、工艺流程图、集中控制室模拟盘和有关选煤工艺的图解等。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB7186—87选煤名词术语
ISO924：1989选煤厂流程图编制原则和规定IS(）3511-1：1977过程检测控制元件和仪器符号表示第一部分：基本要求IS）3511-2：1984过程检测控制元件和仪器符号表示第二部分：基本要求的扩展IS）3511-3：1984过程检测控制元件和仪器符号表示第三部分：仪器接线图的详细符号3符号绘制的规定
在绘制标准符号时，采用下列规定：a）图形符号的几何形状是标准化的，但对其尺寸未作具体规定。在使用时，应考虑适当的比例。b）本标准未规定的设备（设施）图形符号，可参照本标准进行推绎、派生，但应通过艺术手段力求简化和形象化，而不是对它的外形作机械描述。c）图形符号用粗线条表示，物料流程线用细线条表示，方向用箭头表示，见附录A（标准的附录）。d）流程线一般由图形符号上部或左侧进入，由下部或右侧引出。e）表示设备（设施)入料和排料的箭头数目应与实际相符。注：关于过程控制的符号可从相应的国际标准中查出，例如参见ISO3511-1,ISO3511-2，ISO3511-3。4基本符号
下列图形符号的索引见附录B(提示的附录)。国家技术监督局1996-12-19批准1997-07-01实施

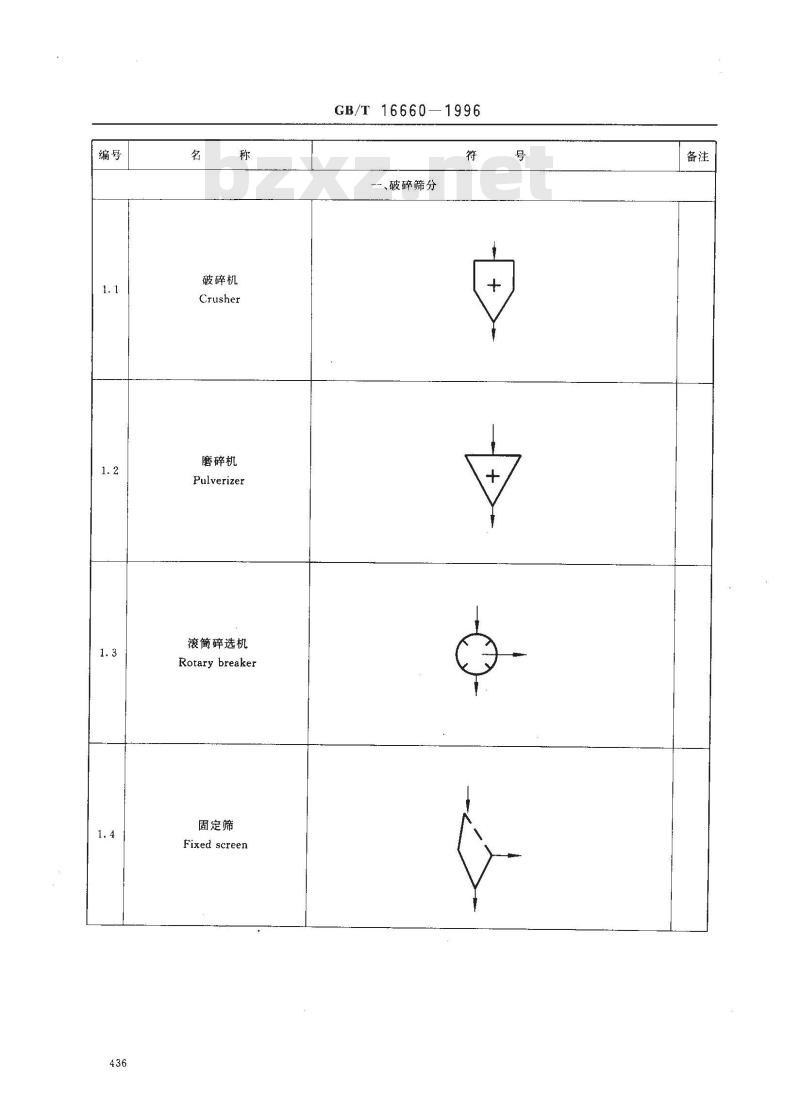

破碎机
Crusher
磨碎机
Pulverizer
滚简碎选机
Rotary breaker
固定筛
Fixed screen
GB/T 16660-1996
——、破碎筛分

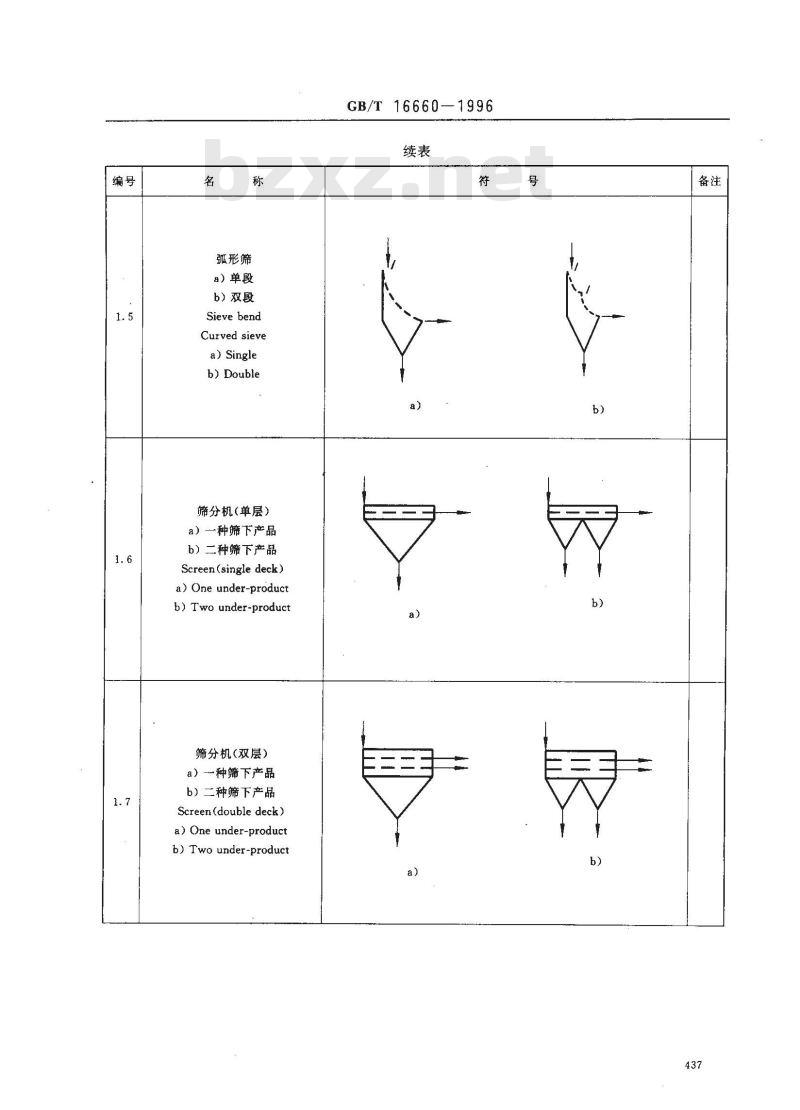

弧形筛
a）单段
b）双段
Sieve bend
Curved sieve
a) Single
b) Double
筛分机(单层)
a）一种筛下产品
b）二种筛下产品
Screen(single deck)
a) One under-product
b) Two under-product
筛分机（双层）
a）种筛下产品
b）二种筛下产品
Screen(double deck)
a) One under-product
b) Two under-product
GB/T 16660--1996
跳汰机
a）二产品
b）三产品
a) Two product
b) Three product
重介质分选机
a）二产品
b）三产品
Dense medium separator
a) Two product
b) Three product
浮选机
a）二产品
b）三产品
Froth flotation cells
a) Two product
b) Three product
浮选柱
Flotation column
GB/T 16660-1996
二、分选
区区区区
区区区区
Concentrating table
槽选机
Trough washer
重介质旋流器
a）二产品
b）三产品
JCyclone separator(dense medium)a) Two product
b)Three product
水介质旋流器
Cyclone separator
(water only)
GB/T16660—1996
干选机
a）二产品
b）三产品
Dry cleaner
a) Two product
b) Three product
螺旋分选机
a）二产品
b）三产品
Spiral washer
a) Two product
b) Three product
滚简分选机
Barrel washel ,
drum washer
磁选机
Magretic separator
(Medium)
GB/T 16660-1996
沉淀池
Settling pondwww.bzxz.net
斜板沉淀槽
Lamella ,inclined plate
depositing tank
沉淀塔
Settling cone
Conical settling tank
角锥沉淀池
Spitzkasten
浓缩机 Thickener
a）粑式Rake
b）深锥　Deep cone
GB/T 16660--1996
三、分级·浓缩·脱水
Dredging sump
斗式提升机
Elevator
沉降过滤式离心脱水机
Screen-bowl centrifuge
沉降式离心脱水机
Solid-bowl centrifuge
过滤式离心脱水机
Basket centrifuge
GB/T 16660--1996
圆简式过滤机
a）真空
b）加压
Drum filter
a）Vacuum
b) Hyperbaric
圆盘式过滤机
a）真空
b）加压
Disc filter
a) Vacuum
b) Hyperbaric
压滤机
Pressure filter
带式挤压机
Pressure belt filter
GB/T 16660—1996
机械分级机
Mechanical classifier
分级旋流器
Cyclone classifier
浓缩旋流器
Cyclone thickener
混料机
Mixer(multiple components)
火力干燥机
Dryer,therrnal
GB/T 16660--1996
四、干燥·集尘·泵·风机
