【国家标准(GB)】 识别卡 带触点的集成电路卡 第2部分:触点的尺寸和位置

GB/T 16649.2-1996
本标准等同采用国际标准ISO7816-2：1988《识别卡带触点的集成电路卡第2部分：触点的尺寸和位置》。
本标准为第一次制定，不保留原国际标准中图3、表A2和附录B有关过渡触点的内容。GB/T16649在总标题《识别卡带触点的集成电路卡》下，包括下述部分：一第1部分：物理特性；
第2部分：触点的尺寸和位置；
一第3部分：电信号和传输协议。本标准的附录A是标准的附录；附录B是提示的附录。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标推化研究所归口。本标准起草单位：电子工业部标准化研究所、中国人民银行、中国工商银行。本标准主要起草人：李韵琴、张一平、仲安妮、王云生、刘钟。73
GB/T 16649.2—1996

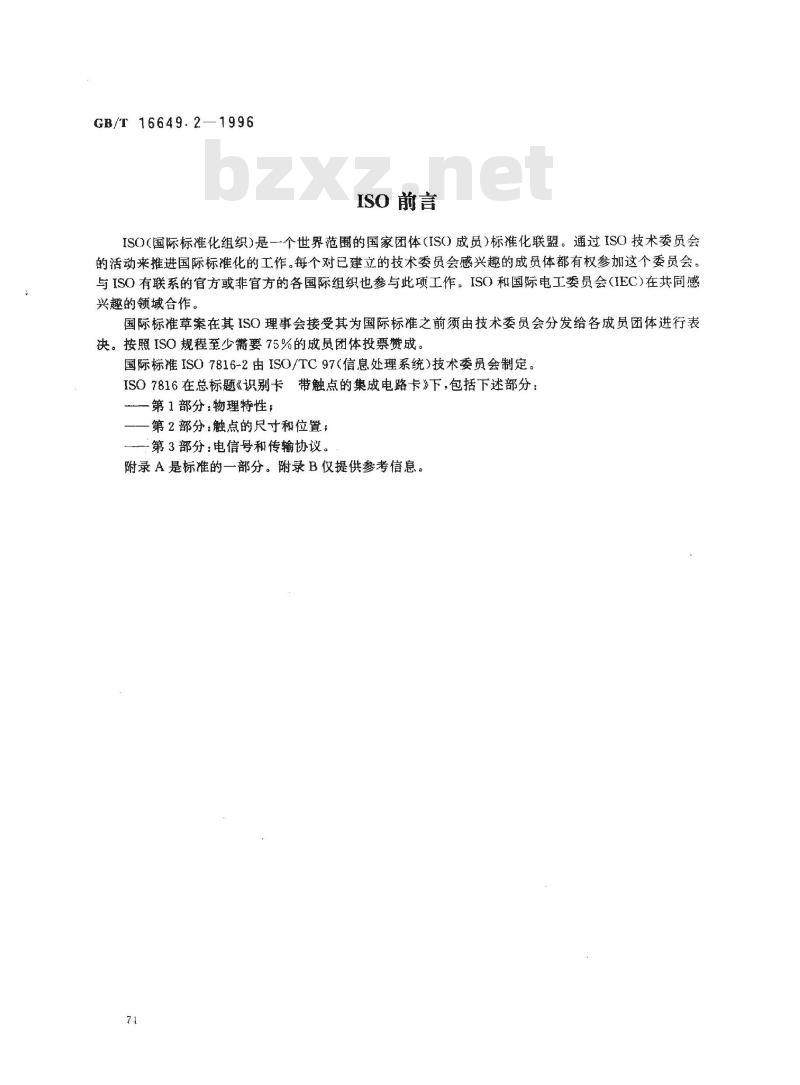

ISO前言
ISO（国际标准化组织）是个世界范围的国家团体（ISO）成员）标准化联盟。通过ISO技术委员会的活动来推进国际标准化的工作。每个对已建立的技术委员会感兴趣的成员体都有权参加这个委员会。与ISO有联系的官方或非官方的各国际组织也参与此项工作。ISO和国际电工委员会（IEC）在共同感兴趣的领域合作。
国际标准草案在其ISO理事会接受其为国际标准之前须由技术委员会分发给各成员团体进行表决。按照ISO规程至少需要75%的成员团体投票赞成。国际标准ISO7816-2由ISO/TC97（信息处理系统）技术委员会制定。ISO7816在总标题《识别卡带触点的集成电路卡》下，包括下述部分：一第1部分：物理特性；
一第2部分：触点的尺寸和位置；第3部分：电信号和传输协议。
附录A是标准的一部分。附录B仅提供参考信息。7.1

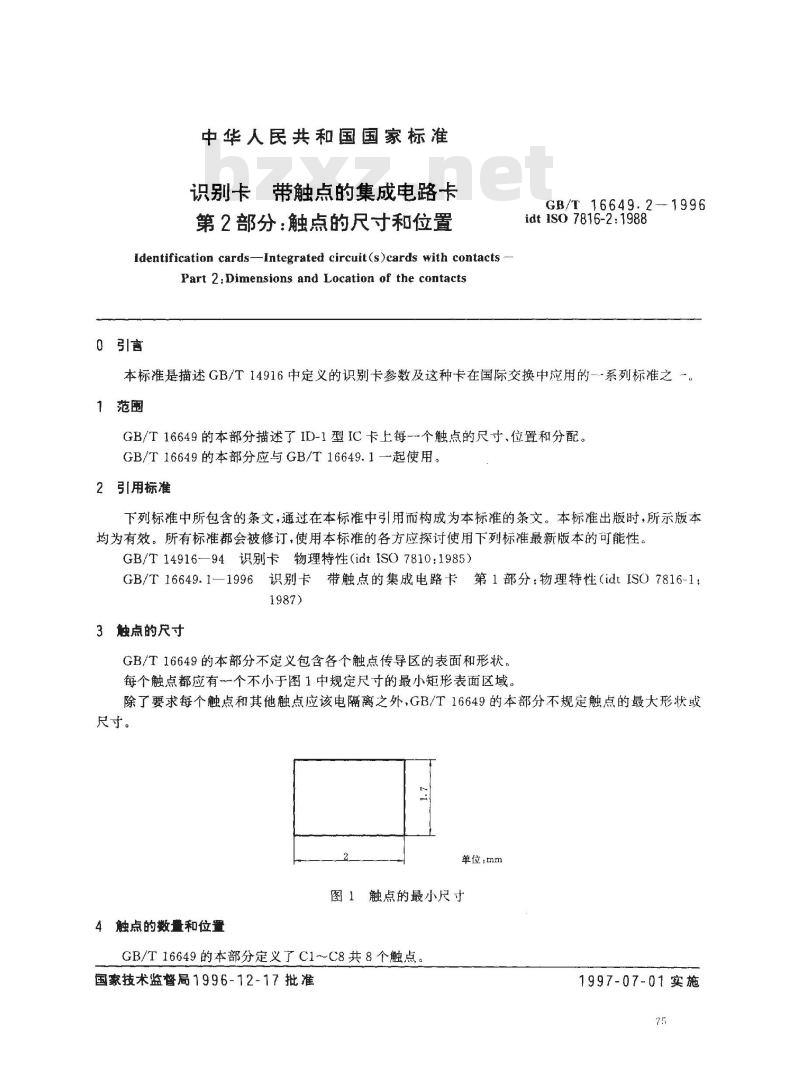

中华人民共和国国家标准
识别卡带触点的集成电路卡
第2部分：触点的尺寸和位置
Identification cards-Integrated circuit(s)cards with contacts -Part 2.Dimensions and Location of the contacts0　引言
GB/T 16649.2
idt 1S 7816-2:1988
本标准是描述GB/T14916中定义的识别卡参数及这种卡在国际交换中应用的-系列标准之-。1范围
GB/T16649的本部分描述了ID-1型IC卡上每-个触点的尺寸、位置和分配。GB/T16649的本部分应与GB/T16649.1—起使用。2引用标准
下列标准中所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14916—94识别卡物理特性（idtISO7810：1985）GB/T16649.1—1996识别卡带触点的集成电路卡第1部分：物理特性（idtISO7816-1：1987)
3触点的尺寸
GB/T16649的本部分不定义包含各个触点传导区的表面和形状。每个触点都应有个不小于图1中规定尺寸的最小矩形表面区域，除了要求每个触点和其他触点应该电隔离之外，GB/T16649的本部分不规定触点的最大形状或尺寸。
单位：mm
图1触点的最小尺寸
4触点的数量和位置
GB/T16649的本部分定义了C1~C8共8个触点。国家技术监督局1996-12-17批准1997-07-01实施
GB/T16649.2-1996
触点按图2所示定位(也可见附录B)。触点可以被定位在卡的正面或背面，但在任一种情况下，其尺寸都以卡的相应表面的左边缘和上边缘为基准。
测试方法见附录A。
·上边缘
左边缘
5触点的分配
10.25 max
12.25 min
17.87 max
19.87 min

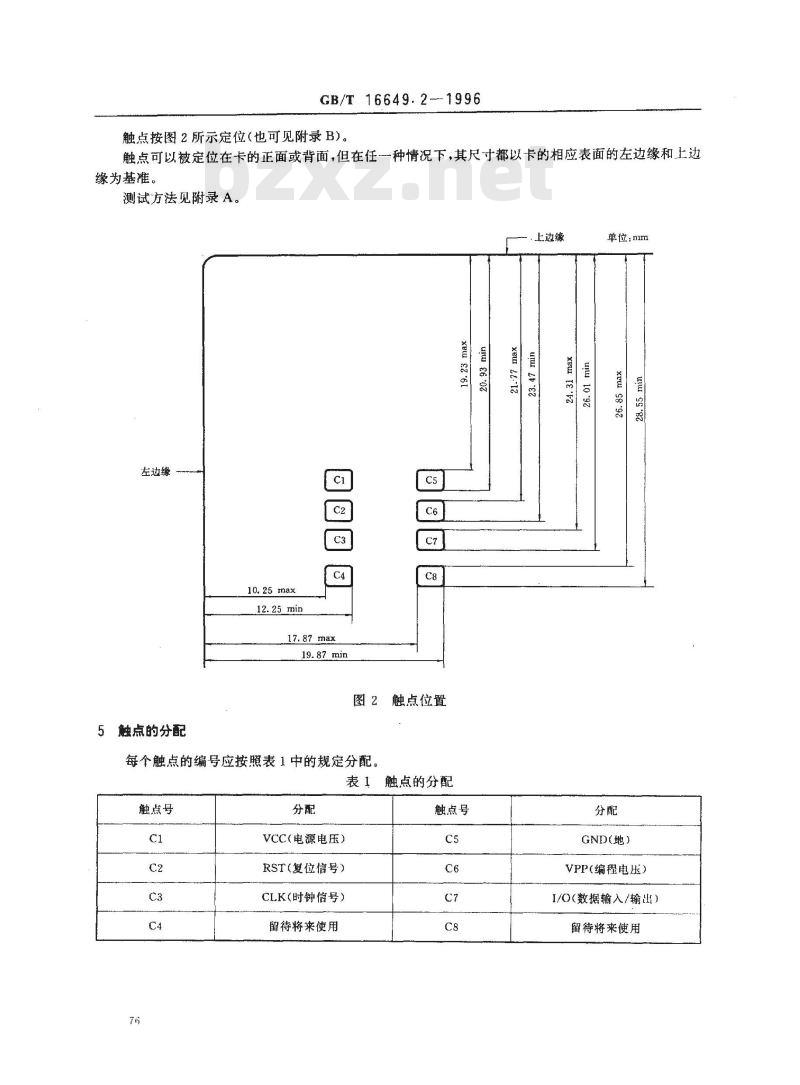

图2触点位置
每个触点的编号应按照表1中的规定分配。表1
触点号bzxz.net
VCC（电源电压）
RST（复位信号）
CLK(时钟信号）
留待将来使用
触点的分配
触点号
单位：mm
GND(地）
VPP(编程电压）
I/O(数据输入/输出）
留待将来使用
GB/T 16649. 2--1996
附录A
(标准的附录）
触点的位置测量方法

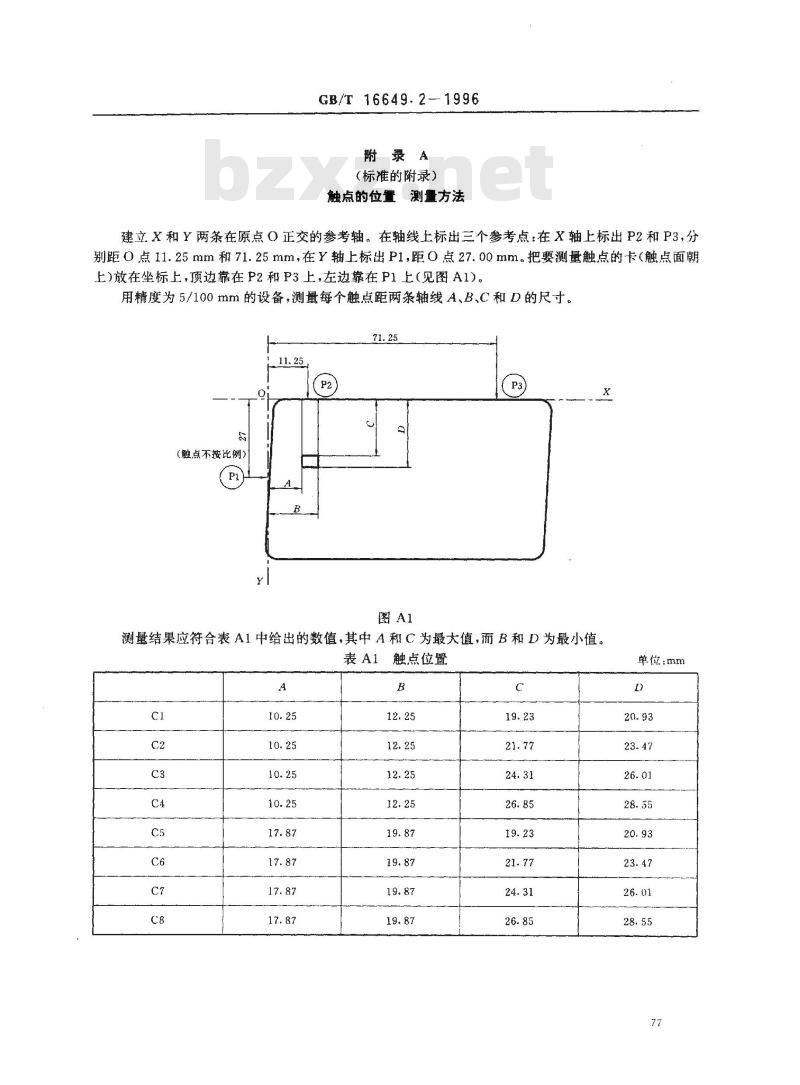

建立.X和Y两条在原点O正交的参考轴。在轴线上标出三个参考点：在X轴上标出P2和P3，分别距0点11.25mm和71.25mm，在Y轴上标出P1，距0点27.00mm。把要测量触点的卡（触点面朝上)放在坐标上，顶边靠在P2和P3上，左边靠在P1上（见图A1）。用精度为5/100mm的设备，测量每个触点距两条轴线A、B、C和D的尺寸。71.25
（触点不按比例）
测量结果应符合表A1中给出的数值，其中A和C为最大值，而B和D为最小值。表A1
触点位置
单位：mm
GB/T 16649.2—1996
附录B
(提示的附录）
触点相对于凸印区和/或磁条的位置下面表示的是卡的触点的一面。不带磁条的卡
带磁条的卡
