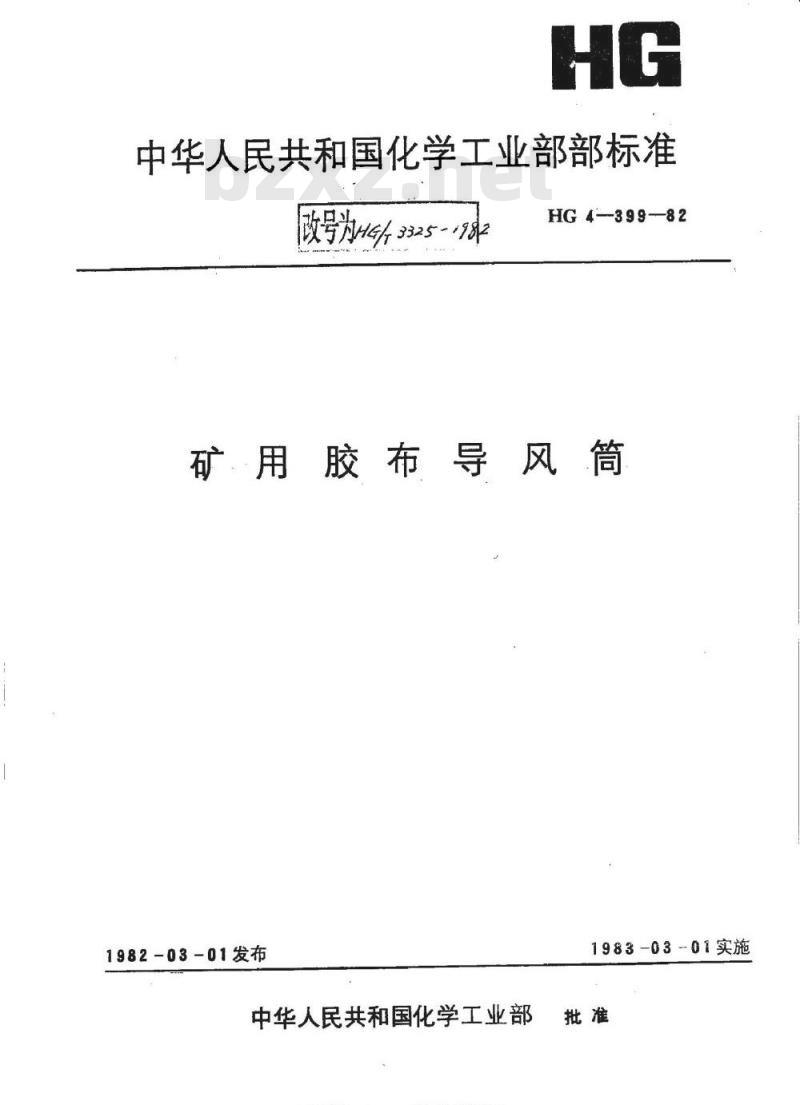

【化工行业标准(HG)】 矿用胶布导风筒

中华人民共和国化学工业部部标准政号为H4h3325-1782
HG4-399-82
矿用胶布导风筒
1982-03-01发布
中华人民共和国化学工业部
标准换岗.wa.bzsoao.com.吾类标准行业质料免费下载1983-03-01实施
中华人民共和国化学工业部部标准矿用胶布导风筒
HG4-—399—82
代替HG4-399-66

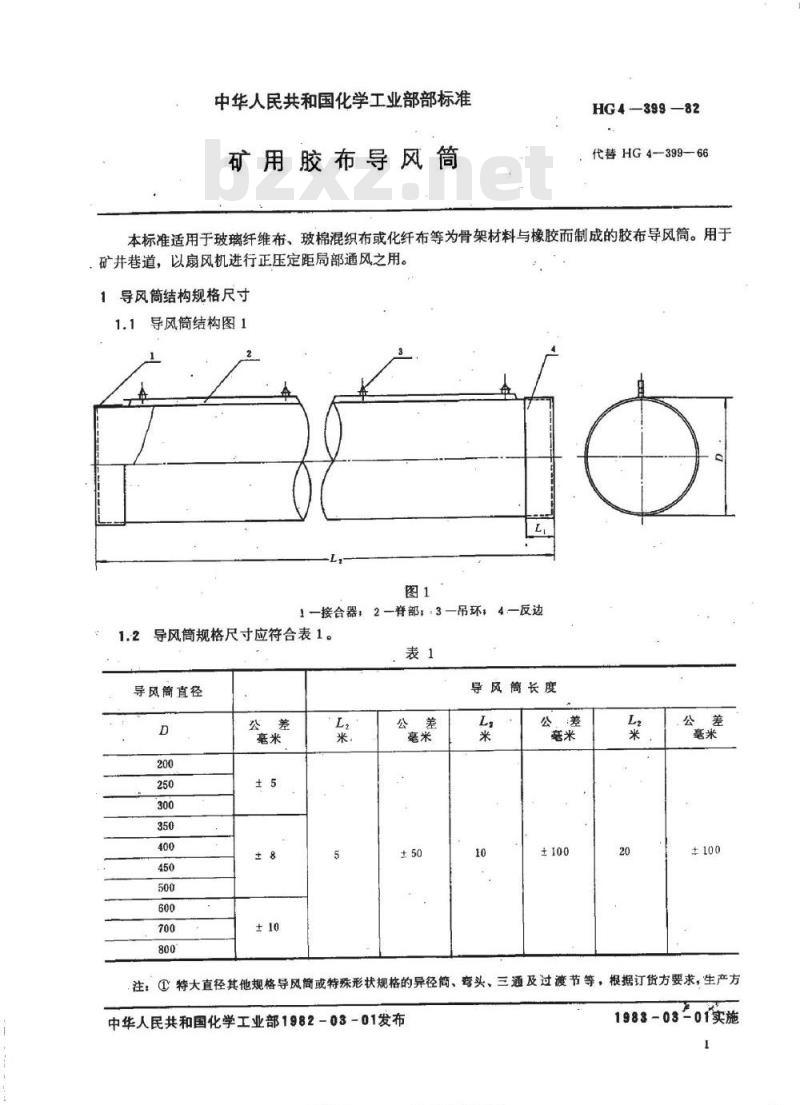

本标准适用于玻璃纤维布、玻棉混织布或化纤布等为骨架材料与橡胶而制成的胶布导风筒。用于，矿井巷道，以扇风机进行正压定距局部通风之用。1导风筒结构规格尺寸
导风筒结构图1
1一接合器，2一脊部，：3一吊环，4一反边
1.2导风筒规格尺寸应符合表1。导风筒直径
导风筒长度
注：特大直径其他规格导风筒或特殊形状规格的异径筒、弯头、三通及过渡节等，根据订货方要求，生产方中华人民共和国化学工业部1982-03-01发布标准换换网s，soa.com各类标准行业资料免费下装1983-03-01实施wwW.bzxz.Net
负责制造。
HG4—399-82

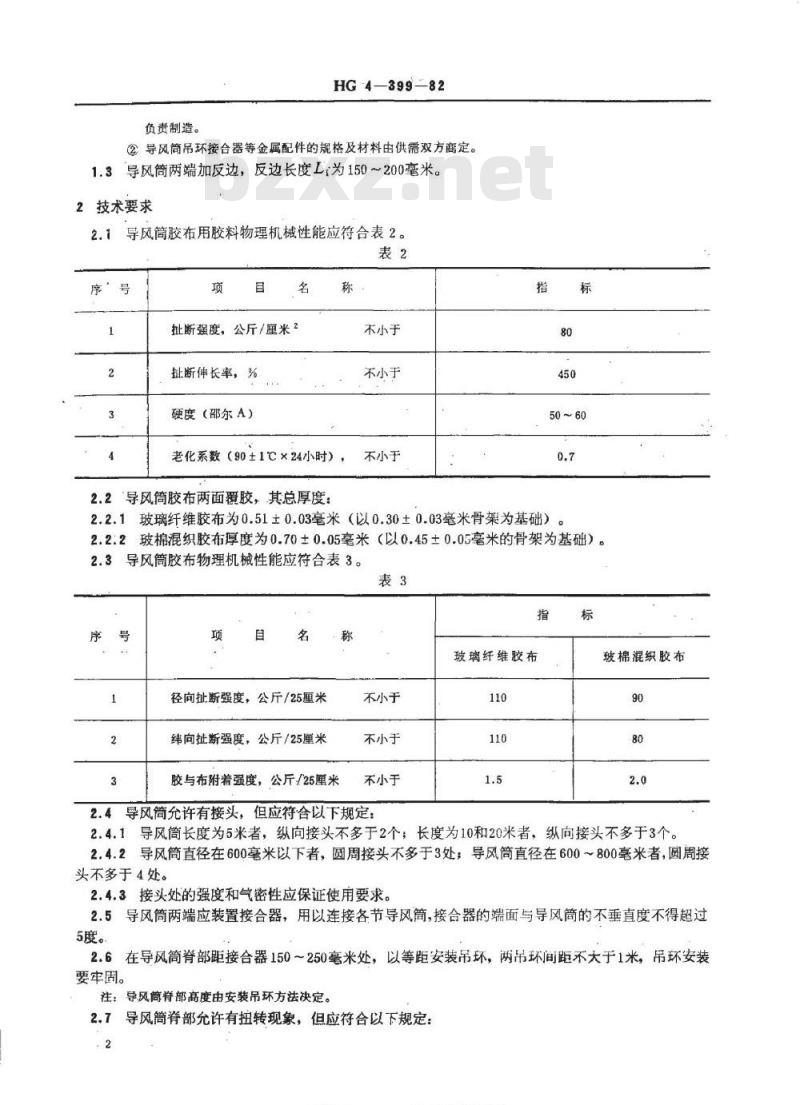

②导风筒吊环接合器等金属配件的规格及材料由供带双方商定。导风筒两端加反边，反边长度L（为150～200毫米。1.3
2技术要求
2.1导风筒胶布用胶料物理机械性能应符合表2。表2
扯断强度，公斤/厘米2
扯断伸长率，%
硬度（邵尔A）
不小于
不小于
老化系数（90±1℃×24小时），不小于2.2导风筒胶布两面覆胶，其总厚度：指
2.2.1玻璃纤维胶布为0.51±0.03毫米（以0.30±0.03毫米骨架为基础）2.2.2玻棉混织胶布厚度为0.70±0.05毫米（以0.45±0.05毫米的骨架为基础），2.3导风筒胶布物理机械性能应符合表3。表3
径向扯断强度，公斤/25厘米
纬向扯断强度，公斤/25厘米
胶与布附着强度，公斤/25厘米
不小于
不小于
不小于
2.4导风简允许有接头，但应符合以下规定：指
玻璃纤维胶布
玻棉混织胶布
2.4.1导风筒长度为5米者，纵向接头不多于2个；长度为10和20米者，纵向接头不多于3个。2.4.2导风筒直径在600毫米以下者，圆周接头不多于3处；导风简直径在600～800毫米者，圆周接头不多于4处。
2.4.3接头处的强度和气密性应保证使用要求。2.5导风筒两端应装置接合器，用以连接各节导风筒，接合器的端面与导风筒的不垂直度不得超过5度。
2.6在导风筒脊部距接合器150～250毫米处，以等距安装吊环，两吊环间距不大于1米，吊环安装要牢固。
注：导风筒脊部高度由安装吊环方法决定。2.7导风筒脊部允许有扭转现象，但应符合以下规定2
标准换换网ww，bsssp.con客类标准行业资料免费下载HG4-399-82

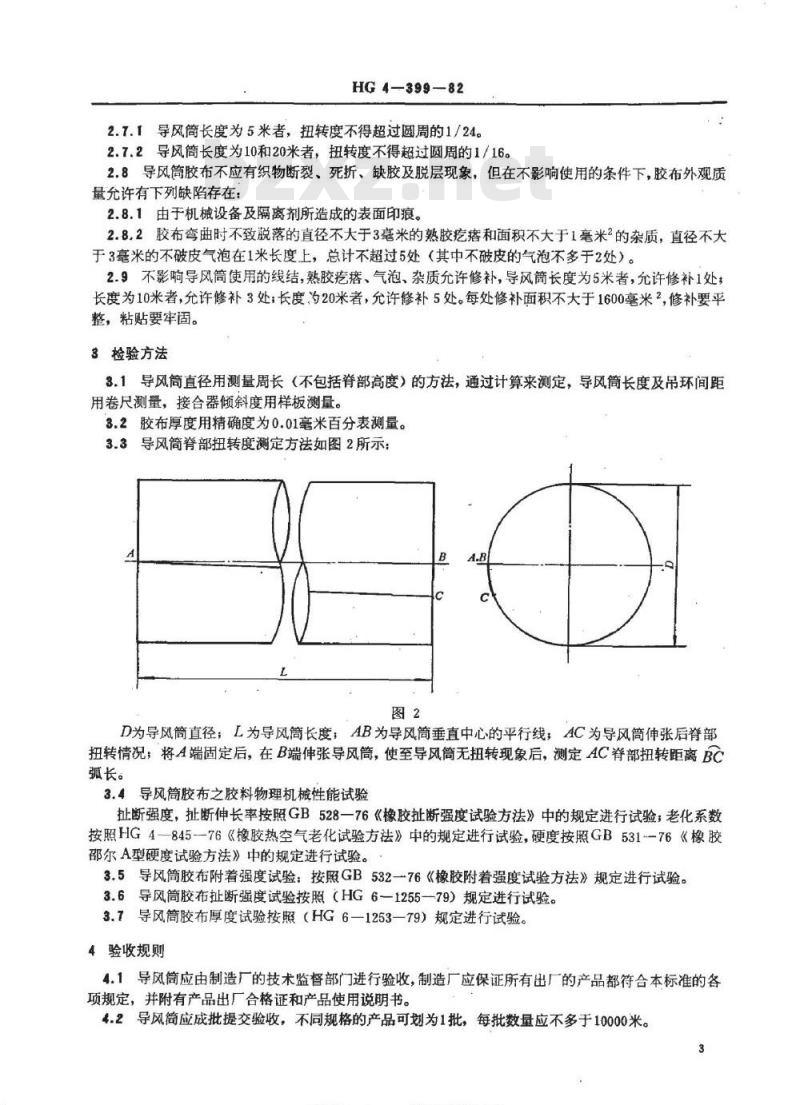

2.7.1导风筒简长度为5米者，扭转度不得超过圆周的1/24。2.7.2导风筒长度为10和20米者，扭转度不得超过圆周的1/16。2.8导风筒胶布不应有织物断裂、死折、缺胶及脱层现象，但在不影响使用的条件下，胶布外观质量允许有下列缺陷存在：
2.8.1由于机械设备及隔离剂所造成的表面印痕。2.8.2胶布弯曲时不致脱落的直径不大于3毫米的熟胶疙瘩和面积不大于1毫米2的杂质，直径不大于3毫米的不破皮气泡在1米长度上，总计不超过5处（其中不破皮的气泡不多于2处）。2.9不影响导风筒使用的线结，熟胶疙瘩、气泡、杂质允许修补，导风筒长度为5米者，允许修补1处长度为10米者，允许修补3处；长度，勺20米者，允许修补5处。每处修补面积不大于1600毫米2，修补要平整，粘贴要牢固。
3检验方法
3.1导风筒直径用测量周长（不包括脊部高度）的方法，通过计算来测定，导风筒长度及吊环间距用卷尺测量，接合器倾斜度用样板测量。3.2胶布厚度用精确度为0.01毫米百分表测量。3.3导风简脊部扭转度测定方法如图2所示；图2
D为导风筒直径；L为导风筒长度；AB为导风筒垂直中心的平行线，AC为导风筒伸张后脊部扭转情况，将A端固定后，在B端伸张导风筒，使至导风筒无扭转现象后，测定AC脊部扭转距离BC弧长。
3.4导风筒胶布之胶料物理机械性能试验扯断强度，扯断伸长率按照GB528一76《橡胶扯断强度试验方法》中的规定进行试验；老化系数按照HG4—845—76《橡胶热空气老化试验方法》中的规定进行试验，硬度按照GB531--76《橡胶邵尔A型硬度试验方法》中的规定进行试验。3.5导风筒胶布附着强度试验：按照GB532一76《橡胶附着强度试验方法》规定进行试验。3.6导风筒胶布扯断强度试验按照（HG6—1255—79）规定进行试验。3.7导风筒胶布厚度试验按照（HG6—1253—79）规定进行试验。4验收规则
4.1导风筒应由制造厂的技术监督部门进行验收，制造厂应保证所有出厂的产品都符合本标准的各项规定，并附有产品出厂合格证和产品使用说明书。4.2导风筒应成批提交验收，不同规格的产品可划为1批，每批数量应不多于10000米。3
标准换换网m.basoo.com各类标准行业资料先费下载HG4--399—82

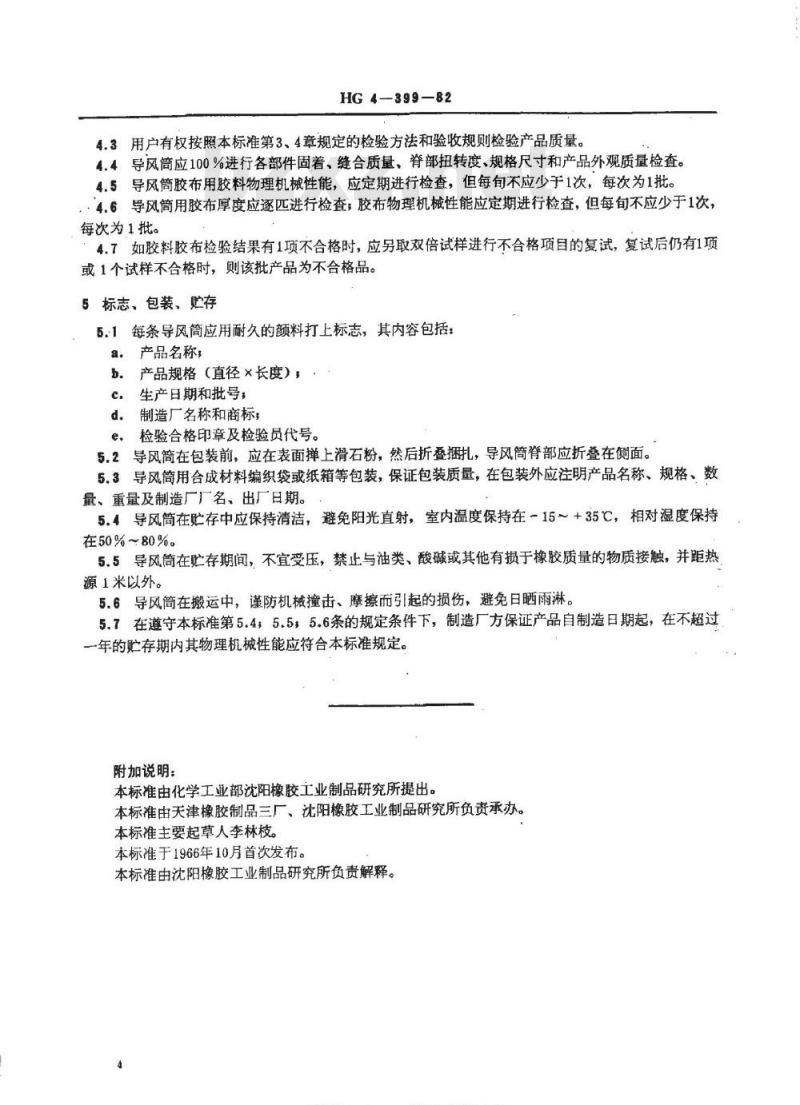

4.3用户有权按照本标准第3、4章规定的检验方法和验收规则检验产品质量。4.4导风筒应100%进行各部件固着、缝合质量、脊部扭转度、规格尺寸和产品外观质量检查。4.5导风筒胶布用胶料物理机械性能，应定期进行检查，但每旬不应少于1次，每次为1批。.4.6导风筒用胶布厚度应逐匹进行检查，胶布物理机械性能应定期进行检查，但每旬不应少于1次，每次为1批。
4.7如胶料胶布检验结果有1项不合格时，应另取双倍试样进行不合格项目的复试，复试后仍有1项或1个试样不合格时，则该批产品为不合格品。5标志、包装、贮存
5.1每条导风筒应用耐久的颜料打上标志，其内容包括：a产品名称
b.产品规格（直径×长度），
c。生产白期和批号，
d。制造厂名称和商标
e，检验合格印章及检验员代号。5.2导风简在包装前，应在表面掸上滑石粉，然后折叠捆扎，导风筒脊部应折登在侧面。5.3导风筒用合成材料编织袋或纸箱等包装，保证包装质量，在包装外应注明产品名称、规格、数量、重量及制造厂厂名、出厂日期。5.4导风筒在贮存中应保持清洁，避免阳光直射，室内温度保持在-15～+35℃，相对湿度保持在50%~80%。
5.5导风筒在贮存期间，不宜受压，禁止与油类、酸碱或其他有损于橡胶质量的物质接触，并距热源1米以外。
5.6导风筒在搬运中，谨防机械撞击、摩擦而引起的损伤，避免日晒雨淋。5.7在遵守本标准第5.4；5.5，5.6条的规定条件下，制造厂方保证产品自制造日期起，在不超过一年的贮存期内其物理机械性能应符合本标准规定。附加说明：
本标准由化学工业部沈阳橡胶工业制品研究所提出。本标准由天津橡胶制品三厂、沈阳橡胶工业制品研究所负责承办。本标准主要起草人李林枝。
本标准于1966年10月首次发布。本标准由沈阳橡胶工业制品研究所负贵解释。标准捷摄网ome.basoso.com各类标准行业资料先费下载中华人民共和国化学工业部
部标准
矿用胶布导风
HG4—399—82
中国标准出版社出版
（北京复外三里河）
中国标准出版社印刷车间印刷
新华书店北京发行所发行各地新华书店经售印张1/2字数8,000
880×12301/16
1983年4月第一次印刷
1983年4月第一版
印数1-—3,500
书号：15169·2-4916
科技新书目
51—201
标准换控网mw.b2s0so:00m各美标准行业资料免费下载26687
