【化工行业标准(HG)】 π型橡胶护舷

中华人民共和国专业标准
ZBG47001-89
调整为: HG/t332P-(P8)
1989-05-06发布
橡胶护炫
Pi-type rubber fender
1989-08-01实施
中华人民共和国化学工业部发布中华人民共和国专业标准

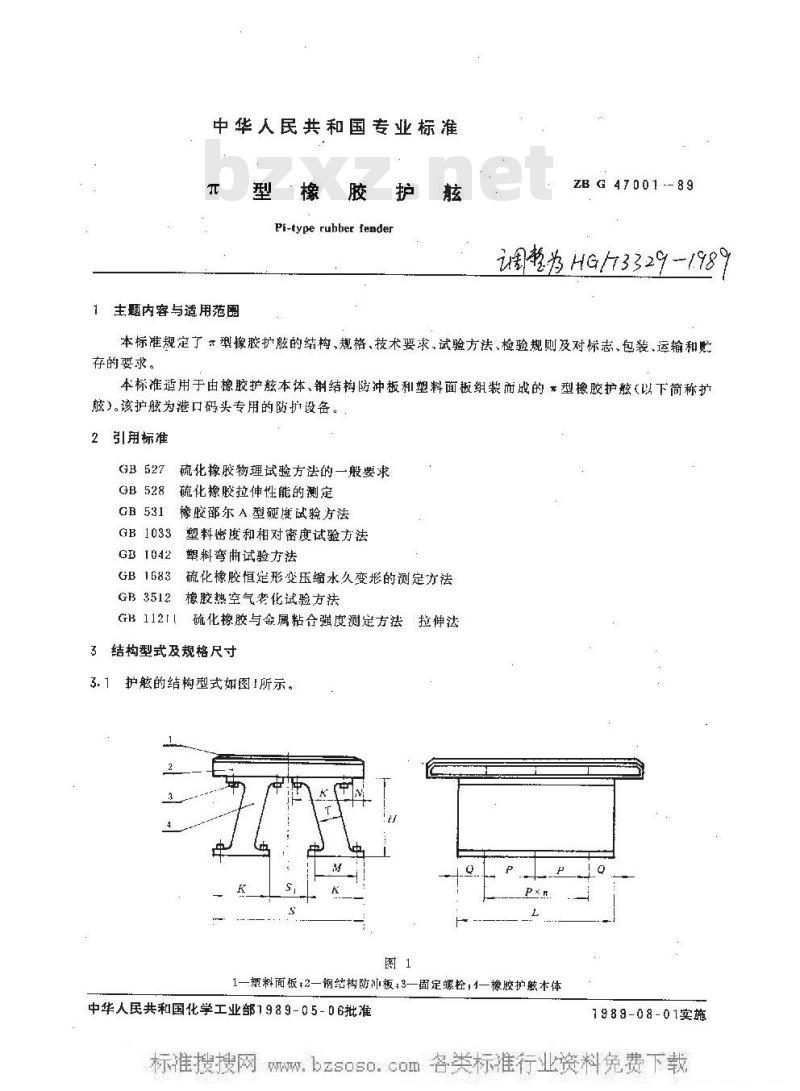

主题内容与适用范围
型‘橡
Pi-type rubher fender
ZB G 47001--89
话格为HG/73329-198
本标准规定了型像胶扩肱的结构、规格、技术要求、试验方法、检验规则及对标志、包装、运输和贴存的要求。
本标准道用于由橡胶护脑本体、钢结构防冲板和塑料面板组装而成的型橡胶护脑（以下简称护眩）。该护艘为港口码头专用的防扩设备。引用标准
GB 528
GB 1033
硫化橡胶物理试验方法的一般要求硫化橡胶拉伸性能的测定
橡胶邵尔A型硬度试验方法
塑料密度和相对密度试验方法
GB 1042
GB1683
GB3512
GB 112rl
塑料弯曲试验方法
硫化橡胶恒定形变压缩水久变形的测定方法橡胶热空气老化试验方法
硫化橡胶与金属粘合强度测定方法3结构型式及规格尺寸
护炫的结构型式如图！所示。
拉伸法
—料面板*2一钢结构防板：3一固定螺检，1—橡胶护敏本体中华人民共和国化学工业部1989-05-06批准1989-08-01实施
客类标准行业资料免费下载ZB G 47001--89

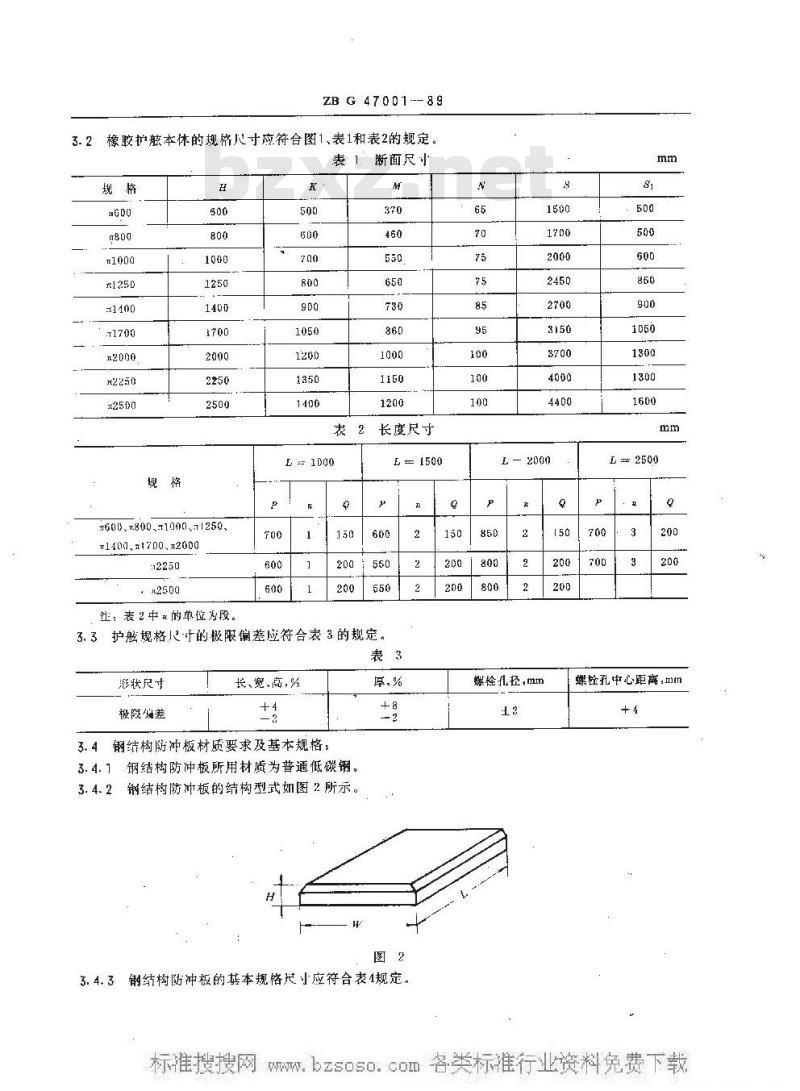

3.2橡胶护航本体的规格尺寸应符合图1、表1和表2的规定。断面尺寸
#600.元800..100071250
#1400,#1700,元2000
元2500
；表2中的单位为段。
表2长度尺寸
3.3护船规格尺于的极限偏差应符合表3的规定。表
影状尺寸
极限遍差
长、宽、高，%

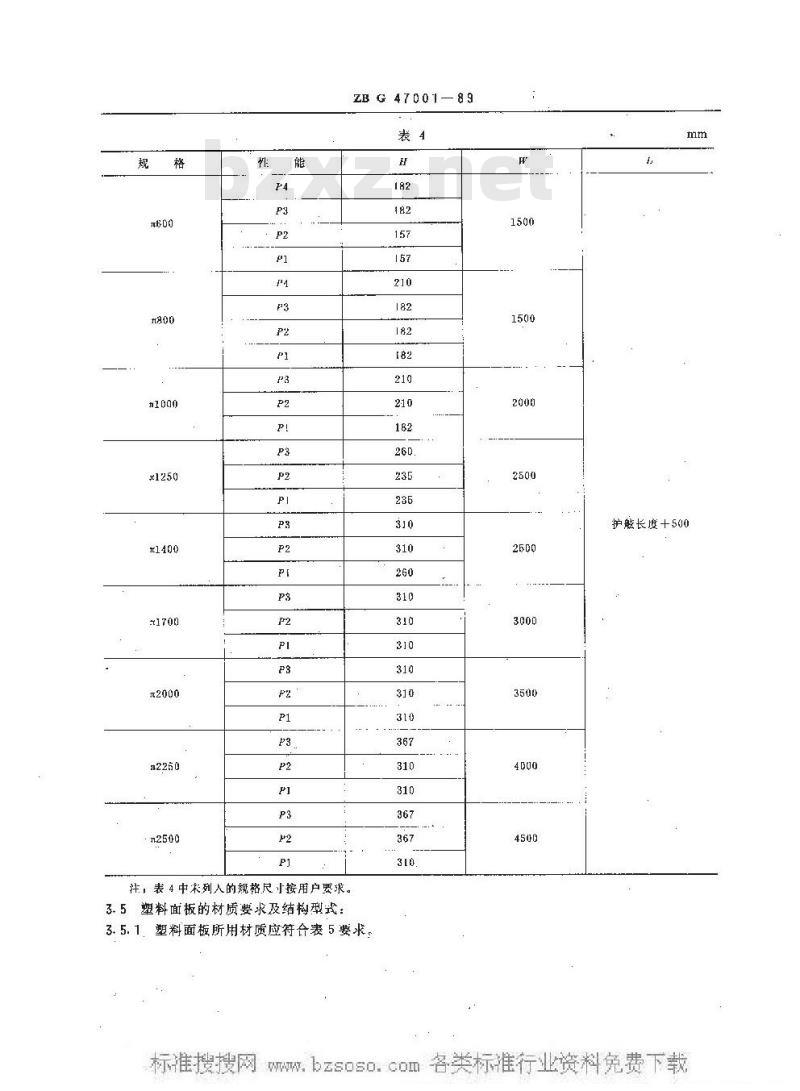

3.4钢结构防冲板材质要求及基本规格3.4.1钢结构防冲板所用材质为普通低碳。3.4.2钢结构防冲板的结构型式如图2所示。H
库，%
3.4.3钢结构冲板的基本规格尺小应符合表1规定。150
L-2000
螺栓孔径，mm
螺轻孔中心距离，mm
元2000
ZBG47001—89

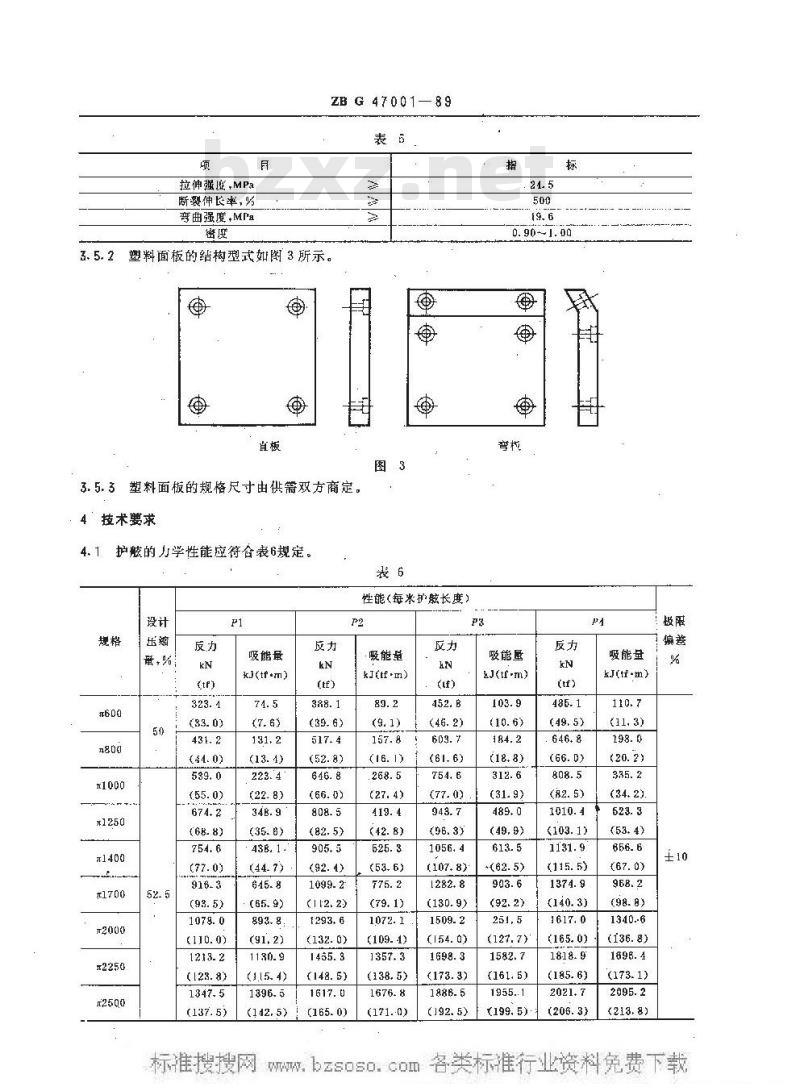

注，表 4中未列人的规格尺小按用户要求。3.5塑料面板的材质要求及结构型戏：3. 5. 1.塑料面板所用材质应符合表5要求F
护髂长度+500
拉伸强，MPa
断裂伸长率，贤
弯曲强度，Mra
ZBG47001—89
塑料面板的结构型式如阁3所示。+
3.5.3塑料面板的规格尺寸由供需双方商定。4技术要求
4.1护的力学性能应符含表6规定。裁6
性能(每米护骸长度)
元1400
元2000
元2250bzxz.net
斤2500
童，%
吸能最
kJ(tfm)
1213-2
(91,2)
kl(tf-m)
.268.5
0. 90-1. 00
吸能量
J(tf-m)
吸能量
kJ(tf-m)
1340-6
ZBG47001-89
制道护航用胶料物理机械性能应符合表7的规定。4.2
拉仲强疫,MIa
扯断伸民率,%
非缩永久变形（70它、22h,20%）)，%度（邵尔A）度
热空气老化
(70C:× 96 h)
拉仲强度变化率，
扯断仲长卒变化率，%
便度(邵尔A).度
钢-胶粘合强度，MPa
注：表7:[r\一\表示拉仲性能谢低，“+”表京硬应增加。指
PI:62±5
P2:67±5
P3:72±5
PA:74±5
4.3护的外观质量应合下列要求：橡胶护炫本体表面不得有裂口、钢板外露及影响使用性能的缺陷。
5试验方法
5.1护般的规格尺寸用钢尺测量。5.2护航的外观质量用月测和相应的量具进行测量。5. 3护的力学性能试验按附录 A 进行。橡胶及塑料的物理机械性能试验方法：5.4
橡胶试样的制备按GB 527的规定进行。橡胶的拉伸强度、扯断伸长率试验接GB 528的规定进行，采用1型裁刀。硬度试验按GB.531的规定进行。热空气老化试验按G13512的规定进行。5. 4. 5
压缩永久变形试验按GB 1683的规定进行。钢-胶粘合强度试验按GB 11211的规定逃行。塑料的拉伸强度，扯断伸长率试验按附录B的规定进行。塑料的弯曲强度试验按GB1042的规定进行，加载速度为25mm/min。塑料的密度试验按GB1033的规定进行。6检验规则
6. 1护眩山制造广技术检验部门按本标准进行检验，并出具产品质量合格证方能出厂。6.2护应按3.3条及4.2条的要求逐个检查外观质量和外形尺寸。6.3护航的力学性能试验：每批(不多于50个)抽取一个产品进行力学性能试验。检验不合格时，应取效倍试样进行复检。复检后仍有一个不合格,则该批产品敲逐个检验。6.4大型扩舫在进行成品力学试验有困难时,可采用缩小试样进行。6.5护胶料的物理机械性能按4.2条的规定每月至少进行一次全顺检验。如有不合格时,应取双倍试样重复该项试验，仍有不合格时，为不合格胶料。此时应改为逐辑检验，直至稳定后再恢复每抽验。7标志、包装、运输与贮存
ZBG47001
7.1护眩应在明显位留标有：型号、规格、制造厂名称、商标、制造日期及检查印记。标志应清晰、耐久。7.2护航应按运输需要及用户要求进行包装。7.3运输过程中不得用铁钩、钢丝绳等直接碰撞、接触扩眩表面，避免发生机械损伤。7.4护航应贮存于通风、干燥的库房以库房温度应保持在一15～+35℃之间，相对湿度在50%80%之间。护存放不宜堆叠。
7.5护炫运输和贮存时不得与酸、碱、油类等有害橡胶的物质接触，并应距离发热装置1m以外。ZBG 47001 :- 89
附录A
力学试验方法
（补充件）
本试验方法适用于测定橡胶护的应力-应变关系，以取得在定压缩量下的反力和吸能值。A1试验设备
试验机总压力和行程必须满足试样的反力和压缩量的要求。A1.1
A1.2试验机精度应符合有关要求，压力应平稳升降，加压速度可以控制。A2试验样品
试验样品为护眩成品。
A3试验步骤
A3.1将试样按使用压缩方向固定在试验机房板上。测量试样商度。当试验机两平板接触试样后开始加压。
A3.2开动试验机以70mm/min的速度用缩试样高度的10%，20%.30%，..…至设计压缩变形量，并记录各次压缩变形量对应的压力值（即反力）。A3.3接A3.2条再重复压缩2次，每次压缩后应停放15min。A4试验结果
取后2次压缩数据的平均值，绘制反力-变形曲线，并按此曲线计算吸能量。《反力》
反力-变形曲线
式中：护航至设计压缩变形时的吸能最，，B1
ZBG47001--89
附录B
塑料拉伸试验方法
（补充件）
本试验方法适用于型橡胶护所用塑料面板材质拉仲性能的测定。试验设备
B1.1试验设备为拉伸试验机。试验机拉伸速度应满足规定要求。B1.2试验机示值从每级表盘满刻度的10%～90%，但不小于试验机最大负荷的4%读取。示值误差应在十1%之内。
试样厚度为2.0±0.2mm，采用GB528中的1型裁刀。B2.2
每组试样不少于5个。
B3试验案件
试验室温度为23土2℃，相对湿度为60%～70%。试验速度（空裁）为50七5mm/min。B4试验步骤
B4.1.在试样平行部分作标线，此标线对测试结果不应有影响。B4.2将试样夹持在夹具1,要使试样纵轴与上、下夹具中心连线相重合。B4.3按规定速度开动机器进行试验。试样断裂后读取负荷及标距间伸长。试样断裂在标线之外的部位，此样应作废。
B5试验结果
B5.1拉伸强度按式(BI)计算：
式中：αt——拉伸强度，MPa；P
-断裂负荷,N,
6试样宽度，nm；
一试样厚度，mm
B5.2断裂长率按式(B2)计算：
式中：—-断裂伸长率，%；
试样原始标线距离，mm;
G…试样渐裂时标线间距离.mm
B5.3取3位有效数字，取2位有效数字，以算术平均值表示。（B1）
ZB G 4700189
附加说明：
本标准由中华人民共和国化学工业部提出，由北京市橡胶制品设计研究院归口。本标准由北京市橡胶制品设计研究院、广州市第六橡胶厂负责起草。本标准主要起草人舟文晶、苏远东、李菌、彭浩。中华人民共和国
专业标摊
ZBG17001-89
中国标准山版社出版
（北京复外二里河
中国标准出版社北京印刷！印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4
字数17000
1990年1月第版1990年1万第一我印刷印数 1-1,600
书号：155066-2-7532
定价0.75元
标目130-45
10919 a
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
