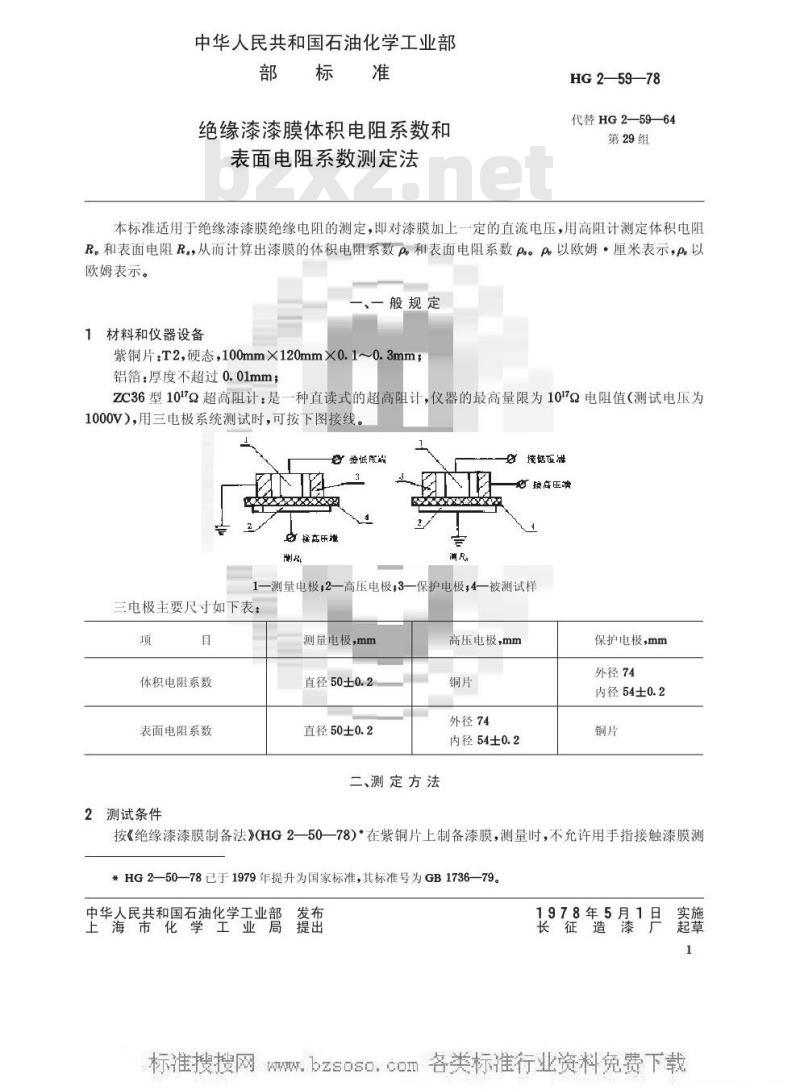

【化工行业标准(HG)】 绝缘漆漆膜体积电阻系数和表面电阻系数测定法(原HG/T 2-59-78)

中华人民共和国化学工业部
部标准
绝缘漆漆膜体积电阻系数和
表面电阻系数测定法
HG259--78
W.中华人民共和国石油化学工业部部标准
绝缘漆漆膜体积电阻系数和
表面电阻系数测定法
HG2—59—78
代替HG2—59——64
第29组
本标准适用于绝缘漆漆膜绝缘电阻的测定，即对漆膜加上一定的直流电压，用高阻计测定体积电阻R和表面电阻Rs，从而计算出漆膜的体积电阻系数p和表面电阻系数ps。Pe以欧姆·厘米表示，p以欧姆表示。
、一般规定
1材料和仪器设备
紫铜片：T2，硬态，100mm×120mm×0.1~0.3mm，铝箔：厚度不超过0.01mm；
ZC36型1017g超高阻计：是一种直读式的超高阻计，仪器的最高量限为1017Q电阻值（测试电压为1000v），用三电极系统测试时，可按下图接线。娠民款
卓境高乐险
安接伍程
换高压端
测量电极，2—高压电极，3一保护电极4一被测试样三电极主要尺寸如下表：
体积电阻系数
表面电阻系数
2测试条件
测量电极，mm
直径50±0.2
直径50±0.2
二、测定方法
高压电极，mm
外径74
内径54士0.2
保护电极，mm
外径74
内径54±0.2
按《绝缘漆漆膜制备法》(HG2—50—78)*在紫铜片上制备漆膜，测量时，不允许用手指接触漆膜测*HG25078已于1979年提升为国家标准，其标准号为GB1736—79。中华人民共和国石油化学工业部海市化
1978年5月1日3
造漆厂
W.bzsoso：com量表面。
HG2—59—78

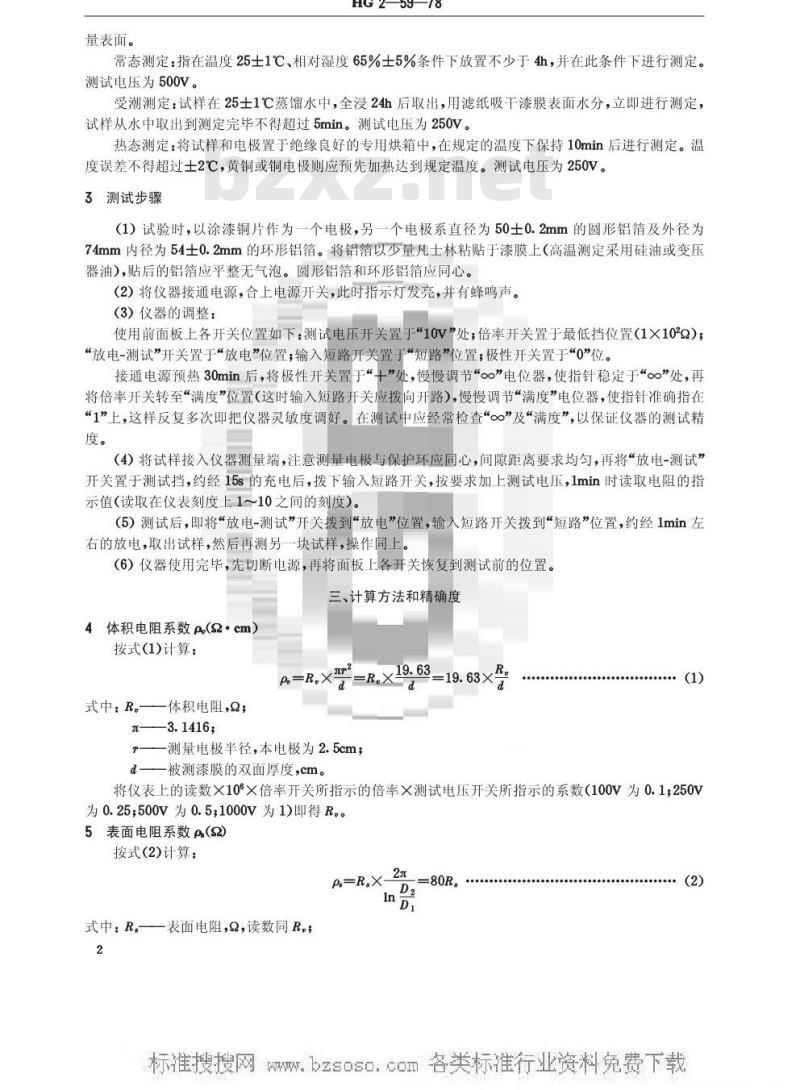

常态测定：指在温度25士1℃、相对湿度65%士5%条件下放置不少于4h，并在此条件下进行测定。测试电压为500V。
受潮测定：试样在25士1℃蒸馏水中，全浸24h后取出，用滤纸吸干漆膜表面水分，立即进行测定，试样从水中取出到测定完毕不得超过5min。测试电压为250V。热态测定：将试样和电极置于绝缘良好的专用烘箱中，在规定的温度下保持10min后进行测定。温度误差不得超过士2℃，黄铜或铜电极则应预先加热达到规定温度。测试电压为250V。3测试步骤
（1）试验时，以涂漆铜片作为一个电极，另一个电极系直径为50士0.2mm的圆形铝箔及外径为74mm内径为54士0.2mm的环形铝箔。将铝箔以少量凡士林粘贴于漆膜上（高温测定采用硅油或变压器油)，贴后的铝箔应平整无气泡。圆形铝箔和环形铝箔应同心。(2）将仪器接通电源，合上电源开关，此时指示灯发亮，并有蜂鸣声。(3）仪器的调整：
使用前面板上各开关位置如下：测试电压开关置于“10V”处，倍率开关置于最低挡位置（1×10°Q）；“放电-测试”开关置于“放电”位置；输入短路开关置于“短路”位置；极性开关置于“0”位。接通电源预热30min后，将极性开关置于“+”处，慢慢调节“oo”电位器，使指针稳定于“o”处，再将倍率开关转至“满度”位置（这时输入短路开关应拨向开路），慢慢调节“满度”电位器，使指针准确指在“1”上，这样反复多次即把仪器灵敏度调好。在测试中应经常检查“o”及“满度”，以保证仪器的测试精度。
（4）将试样接入仪器测量端，注意测量电极与保护环应同心，间隙距离要求均匀，再将“放电-测试”开关置于测试挡，约经15s的充电后，拨下输入短路开关，按要求加上测试电压，1min时读取电阻的指示值（读取在仪表刻度上1~10之间的刻度）。（5）测试后，即将“放电-测试”开关拨到“放电”位置，输入短路开关拨到“短路”位置，约经1min左右的放电，取出试样，然后再测另一块试样，操作同上。(6）仪器使用完毕，先切断电源，再将面板上各开关恢复到测试前的位置。三、计算方法和精确度
4体积电阻系数p%(·cm）
按式(1)计算：
A=R.×=R.×19wwW.bzxz.Net
式中：R.—
体积电阻，2；
-3.1416；
测量电极半径，本电极为2.5cm；d——被测漆膜的双面厚度，cm。(1)
将仪表上的读数×10°×倍率开关所指示的倍率X测试电压开关所指示的系数（100V为0.1；250V为0.25；500V为0.5，1000V为1)即得R。5表面电阻系数()
按式(2)计算：
式中：R—表面电阻,，读数同R.；2
Wbzsoso.cOn——3.1416
HG2—59—78

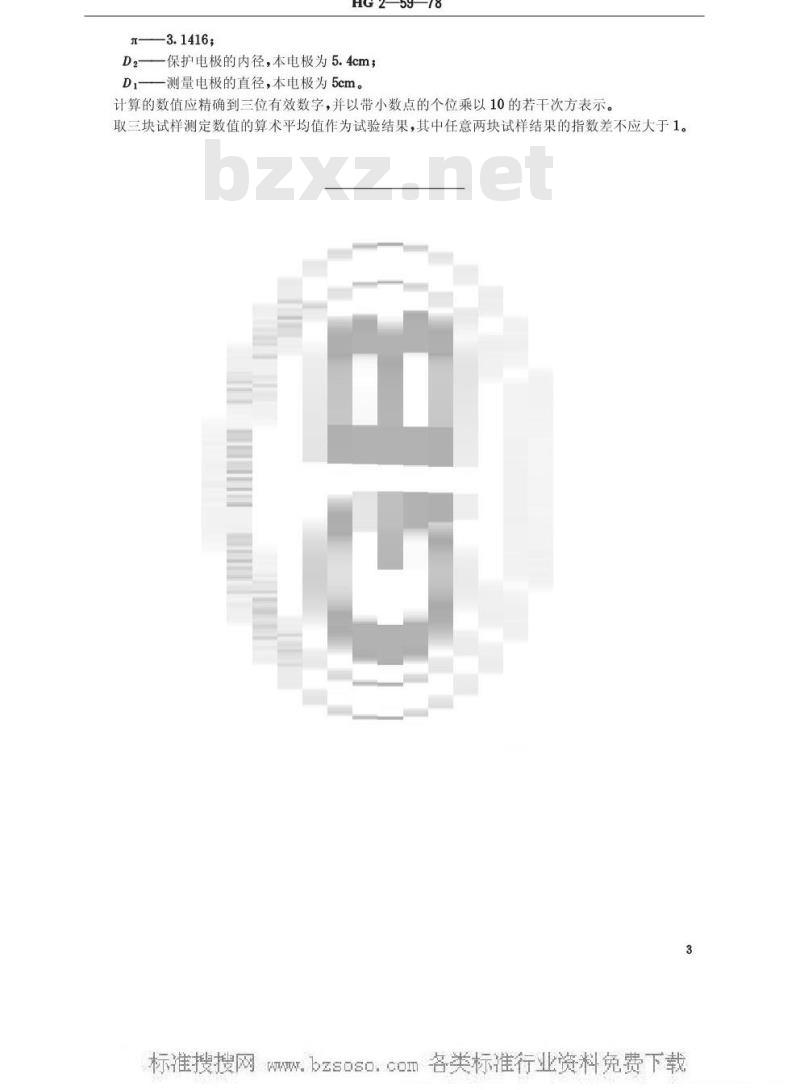

D2——保护电极的内径，本电极为5.4cm，D1——测量电极的直径，本电极为5cm。计算的数值应精确到三位有效数字，并以带小数点的个位乘以10的若干次方表示。取三块试样测定数值的算术平均值作为试验结果，其中任意两块试样结果的指数差不应大于1。3
