【化工行业标准(HG)】 L04-1沥青磁漆(原ZB/T G51009-87)

中华人民共和国专业标准
ZBG51009—87
L04-1沥青磁漆
BituminousEnamel
1987-02-04发布
中华人民共和国化学工业部
1987-05-01实施
W1产品概述
1.1组成

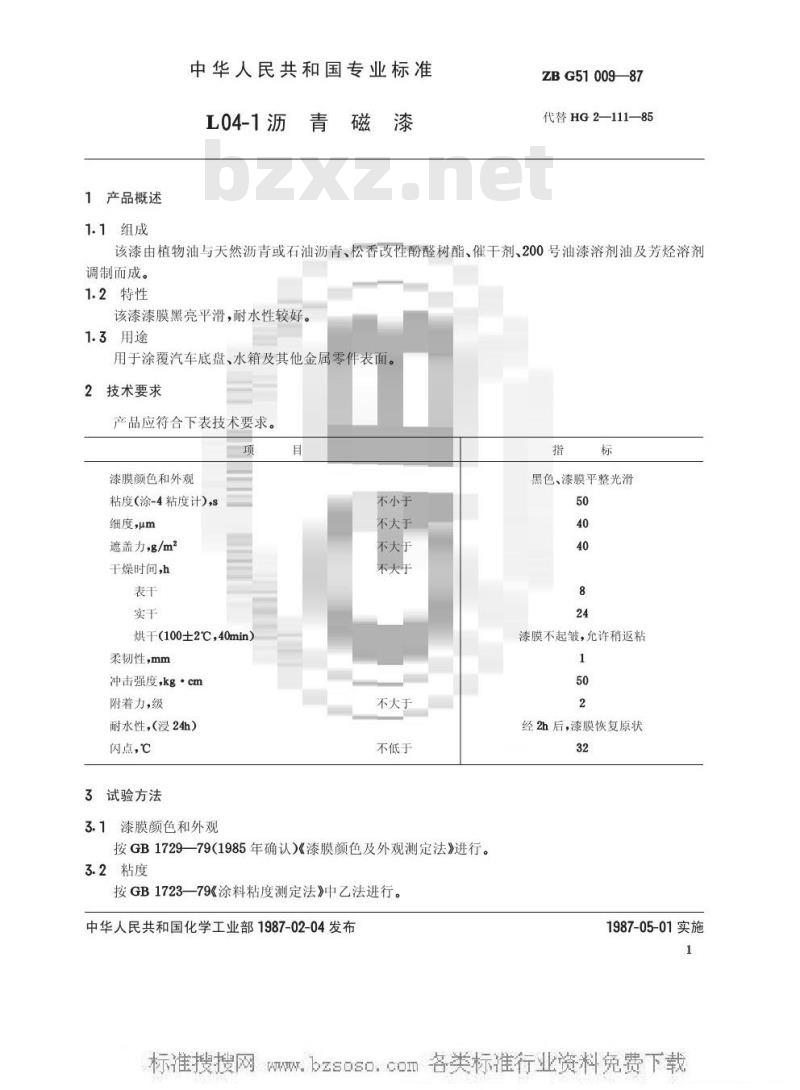

中华人民共和国专业标准
L04-1沥
青磁漆
ZBG51009—87
代替HG2—111—85
该漆由植物油与天然沥青或石油沥青、松香改性酚醛树酯、催干剂、200号油漆溶剂油及芳烃溶剂调制而成。
1.2特性
该漆漆膜黑亮平滑，耐水性较好。1.3用途
用于涂覆汽车底盘、水箱及其他金属零件表面。2技术要求
产品应符合下表技术要求。
漆膜颜色和外观
粘度（涂-4粘度计），s
细度，μm
遮盖力g/m2
干燥时间，h
烘干（100±2℃，40min）
柔韧性，mm
冲击强度，kg·cm
附着力，级
耐水性，（浸24h）
闪点，℃
3试验方法
3.1漆膜颜色和外观
不小于
不大于bzxZ.net
不大于
不大于
不大于
不低于
按GB1729—79(1985年确认)《漆膜颜色及外观测定法》进行。3.2粘度
按GB1723—79《涂料粘度测定法》中乙法进行。中华人民共和国化学工业部1987-02-04发布指
黑色、漆膜平整光滑
漆膜不起皱，允许稍返粘
经2h后，漆膜恢复原状
1987-05-01实施

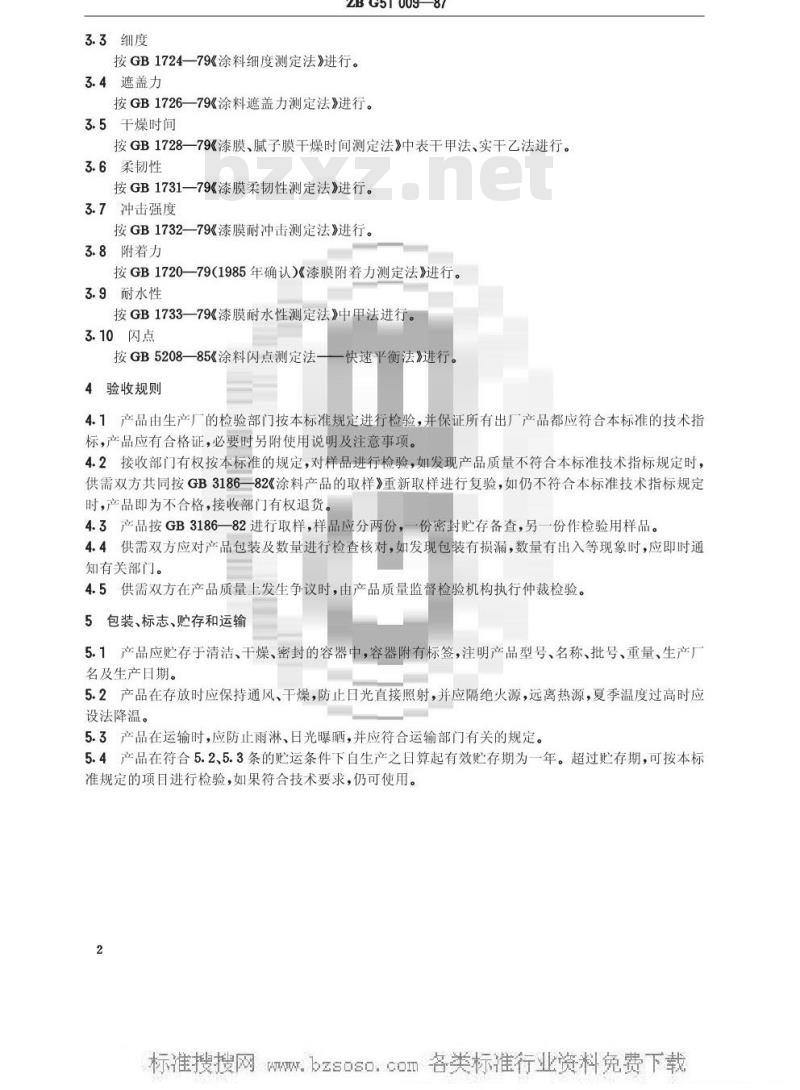

W.bzsoso：com3.3细度
ZBG51009—87
按GB1724—79《涂料细度测定法》进行。3.4遮盖力
按GB1726—79《涂料遮盖力测定法》进行。3.5干燥时间
按GB1728—79《漆膜、腻子膜干燥时间测定法》中表干甲法、实干乙法进行。3.6柔韧性
按GB1731—79《漆膜柔韧性测定法》进行。3.7冲击强度
按GB1732—79《漆膜耐冲击测定法》进行。3.8附着力
按GB1720—79(1985年确认)《漆膜附着力测定法》进行。3.9耐水性
按GB1733—79《漆膜耐水性测定法》中甲法进行。3.10闪点
按GB5208—85《涂料闪点测定法-4验收规则
快速平衡法》进行
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186-82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、购存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。2

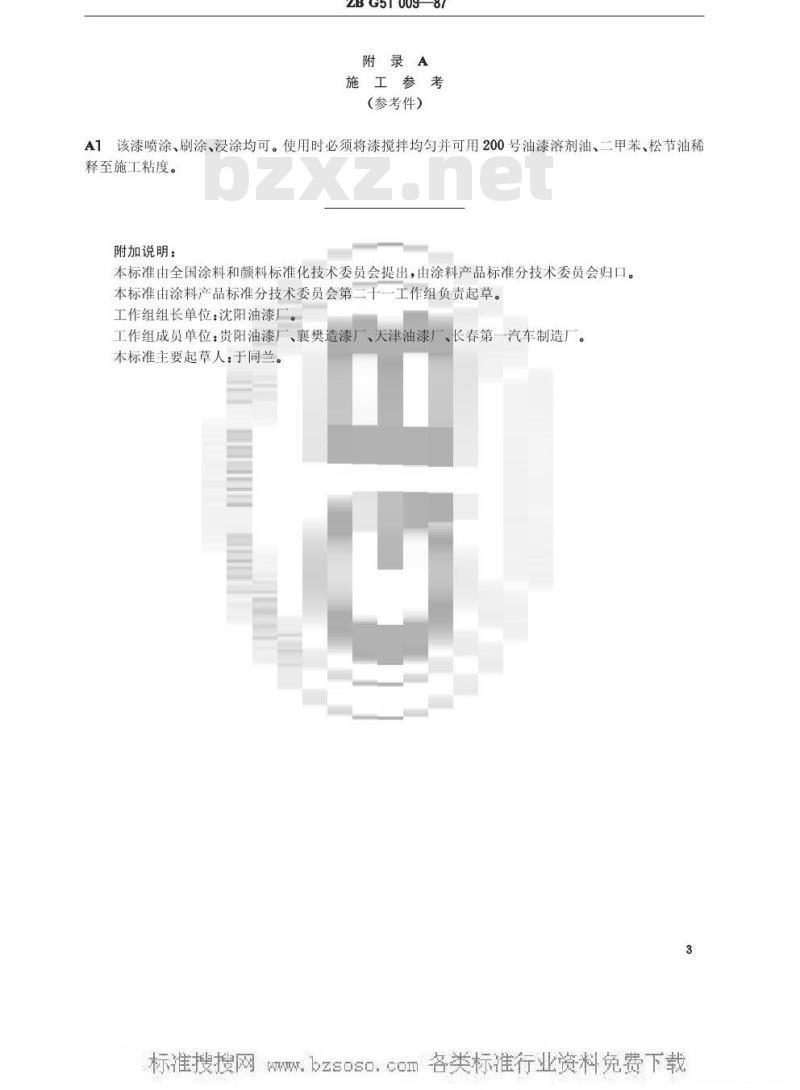

WZB G51009—87
附录A
施工参考
（参考件）
A1该漆喷涂、刷涂、浸涂均可。使用时必须将漆搅拌均匀并可用200号油漆溶剂油、二甲苯、松节油稀释至施工粘度。
附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归口。本标准由涂料产品标准分技术委员会第二干一工作组负责起草。工作组组长单位：沈阳油漆厂。工作组成员单位：贵阳油漆厂、襄樊造漆厂、天津油漆厂、长春第一汽车制造厂。本标准主要起草人：于同兰。
W
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
