【化工行业标准(HG)】 铁路蒸汽机车用给水胶管

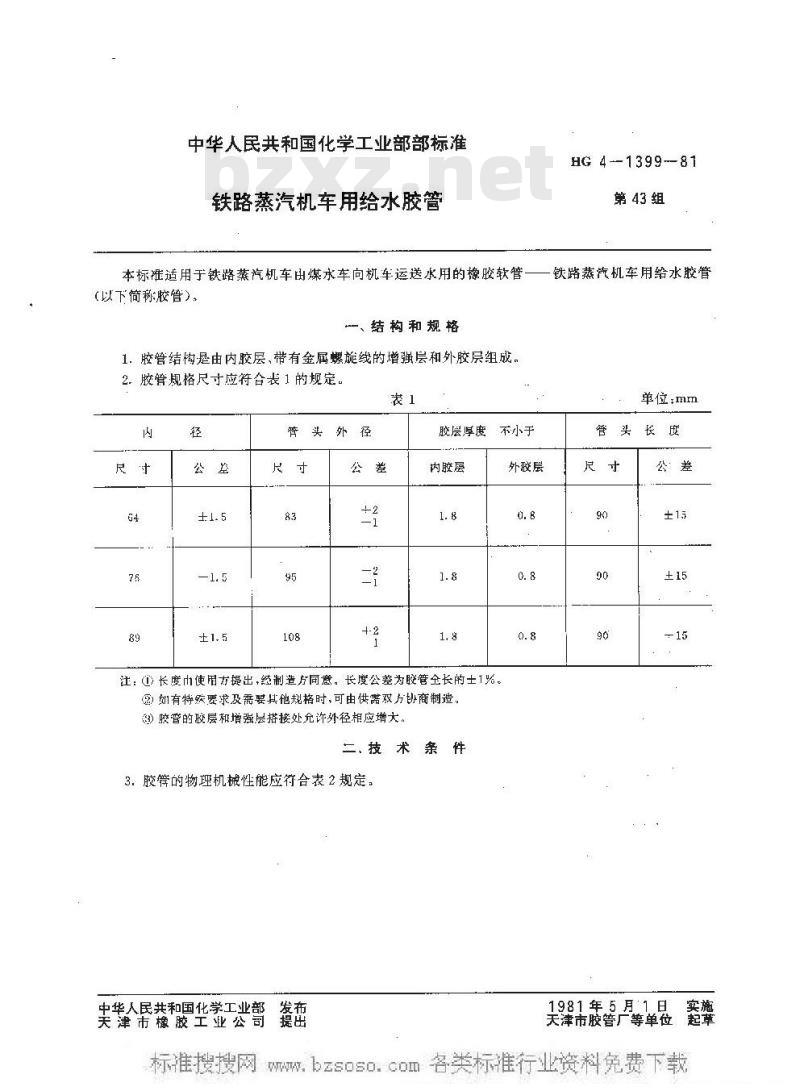

中华人民共和国化学工业部部标准铁路蒸汽机车用给水胶管
本标准适用于铁路蒸汽机车出煤水车向机车运送水用的橡胶软管一(以下简称胶管），
一、结构和规格
1.胶管结构是由内胶层、带有金属螺旋线的增强层和外胶层组成。2．胶管规格尺寸应符合表1的规定。表1
管头外径
胶层厚度不小于
内胶层
注：）长度巾使用方提出，经制造方同意。长度公差为胶管全长的士1%。②如有特要求及需要其他规格时，可由供需双方协商制造。胶管的胶层和增强层搭接处允许外径相应增大。二技术条件
3.胶管的物理机械性能应衍合表2规定。发布
中华人民共和国化学工业部
天津市橡胶工业公司
HG 4-1399-81
第43组
铁踏路蒸筑机车用水胶管
单位；mm
管头长
1981年5月1日
天津市胶管厂等单位
胶层扯断强度,kg/cm3
胶层扯断伸长率,%
留件间附着强度，kg/cm
胶层蒸汽老化性能
[126C(1kg/cm*气压)×14h]
脆性温衰，{
HG 4--1399--81
内胶层与塔强层
培强层与埗强雲
扯断强度变化率,%
扯断伸长率变化率，%
不小于免费标准bzxz.net
不小厂
不小于
不小下
不高于
+25-- 25
-+-10----30
注：()外胶层本适合作物理机械性能试验时，以制造胶管的外层胶料的物埋机械性能来代替。(②)附著强度以各层间试验结果的最低值判断：标
4，胶管在12k/crn2的水压试验时，保持10min-应不渗水、局部鼓起，局部膨胀放其他异常现象。胶管爆破压力不低于20kg/em\。5.胶管在承登真空度600mmHg的抽空试验下，不得有抽扁、脱层和其他异常现象。6.胶管应能运送 90℃和浓度为 2%的碱性水。7．在遵守本标准第18、19,20条的情说下，制道方保证产品白制造日起，在不超过-年的贮存期内·其物理机械性能仍符分本标准的规定。8胶管胶层不成有海编状，内胶层裂口、起泡等缺陷。在不影响使用寿命的条件下，允许胶管外观缺陷按表3的规定检查。
表 3胶營外观质量
缺陷名欢
外胶层起泡
增强层脱层
外胶层搭
那迹却裂口
外界损伤
缠绳乱材
不允许有
不允许有
允详有痕迹
但不得裂口
不允许有
不允许有
不多于3处，经次修理完善
外层允许不多于2处,但须经次修理完善品
允许有痕迹。外胶裂口累计长度不得超过胶管全长的5%，但须经一次修理完善外部充许有，但增强层不多于3处，须经一次修理完善不充许有
注：①胶或增强层搭接处相应的胶层厚度，允诈减薄其搭接层的厚度。②表中未规定的外观缺陷，由制造厂技术检食部门按本标准中类似缺陷判定等级。@外观缺陷超山二级品标准者为人含格品，无使用价值者为废品。三、验收规则
9.制造厂保证出厂的胶符虑符合本标准的各项规定，并附有质量合格证。10。胶管应逐根进行外观质量和规格八寸的检查。11.每批胶管不多于5000根。
12、每批任选：-种规格为代表，从中任取一根胶管，检查各项物埋机械性能和水床、抽空试验，但每月不得少十一次。
13、如物理机械性能和各项压力试验检查有不合格时，应在该批产品中另取双借试样进行不合格H4—1399-81

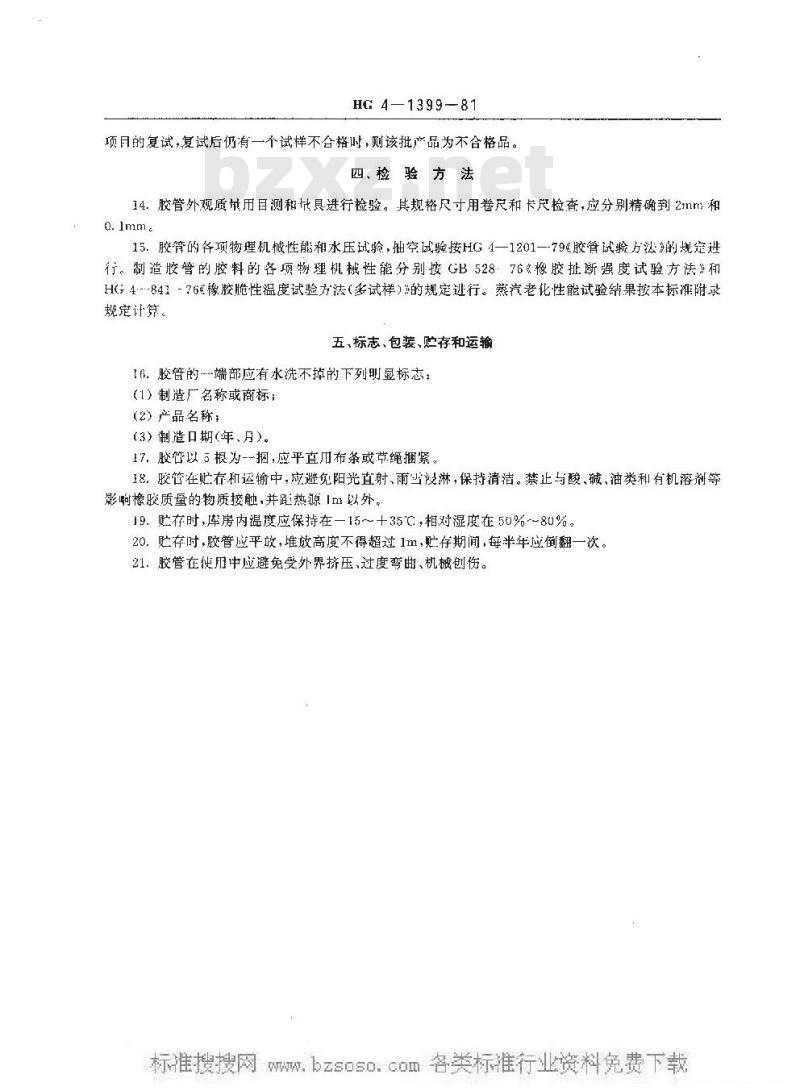

项目的复试，复试后仍有一个试样不合格时，则该批产品为不合格品。四检验方法
14.胶管外观质甘用目测和t具进行检验。其规格尺寸用卷尺和卡尺检查，应分别精确到2mm和o.1mm。
15.胶管的各项物理机械性能和水压试验，抽空试验接HG4一1201--79《胶管试验方法》的规定进行。制造胶管的胶料的各项物理机械性能分别按GB 528：76&橡胶扯断强度试验方法》和HG4841-76≤橡胶脆性温度试验方法（多试样）\的规定逆行。蒸汽老化性能试验结果按本标准附录规定计算。
五、标志、包装、贮存和运输
[6.胶管的端部应有水洗不掉的下列明显标志；（1）制遣厂名称或商标：
（2）产品名称：
（3）制造口期年、月）。
17.胶管以5根为--捆,应平直川布条或节绳捆紧。18.胶管在贮存和运输中，应避免阳光直射、雨雪度淋，保持清洁。禁止与酸、碱、油类利有机溶剂等影响橡胶质量的物质接触，并距热源Im以外。19.贮存时,库房内温度应保持在一15~～十35℃，相对湿度在50%-~8U%。20.贮存时，胶管应平放，堆效高度不得超过1m，贮存期间，每半年应倒翻一次。21：胶管在使用中应避免受外界挤压、过度弯曲、机械创伤。蒸汽老化性能试验结果按下式计算：HG 4 --- 1399
（1）用扯断强度变化百分率Ac（%）表示老化性能：Ac
式中.8,—”老化前扯断强度，kg/cm，a——老化后扯断强度，kg/etm
（2）用扯断件长率变化百分率Az（%）表示老化性能：An
武中：三，—一老化前扯断仲长率，%：区,--~-老化后扯断伸长率,%。
