【机械行业标准(JB)】冲压件毛刺高度

本网站发布时间： 2024-08-03 22:32:34

JB/T4129-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 4129-1999
标准名称：
冲压件毛刺高度
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1999-06-24
实施日期：
2000-06-24
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
128.53 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>25.020制造成型过程
中标分类号：
机械>>加工工艺>>J32锻压

关联标准

替代情况：
JB 4129-1985
采标情况：
DIN 9830,eqv

出版信息

页数：
5 页
标准价格：
8.0 元

其他信息

发布部门：
全国锻压标准化技术委员会
相关标签：
冲压件毛刺高度

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 4129-1999 本标准等效采用 DIN 9830《冲压件的毛刺高度》。本标准是对 JB 4129-85《冲压件毛刺高度》的修订。修订时将板料厚度作了适当修改。本标准所列的数值在冲压公差的概念上是不允许的。但是，一般冲压件都带有不同程度的毛刺，毛刺高度超过一定限度，将影响产品的质量和使用性能。本标准适用于对毛刺高度有一定要求的金属冲压件成品。本标准不适用于对毛刺有特殊要求的成品件及精密冲裁件。本标准于年月日首次发布。 JB/T 4129-1999 冲压件毛刺高度 JB/T4129-1999

标准内容

部分标准内容：

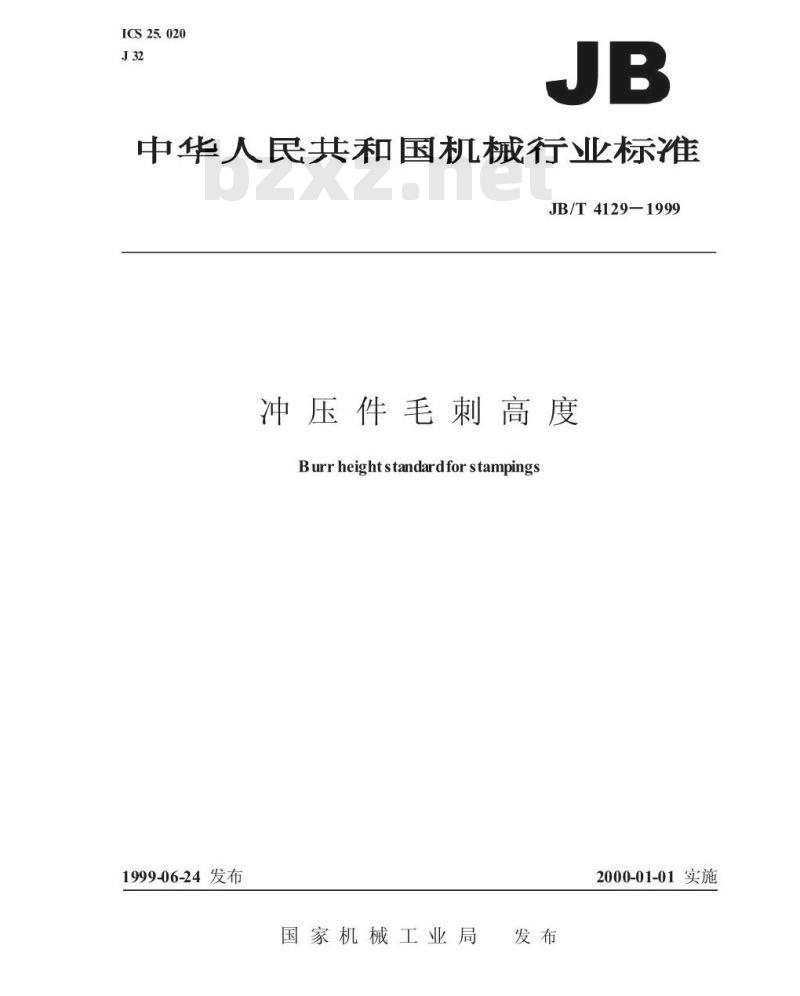

ICS25.020
中华人民共和国机械行业标准
JB/T4129-1999
冲压件毛刺高度
Burrheightstandardforstampings1999-06-24发布
国家机械工业局
2000-01-01实施
JB/T4129—1999

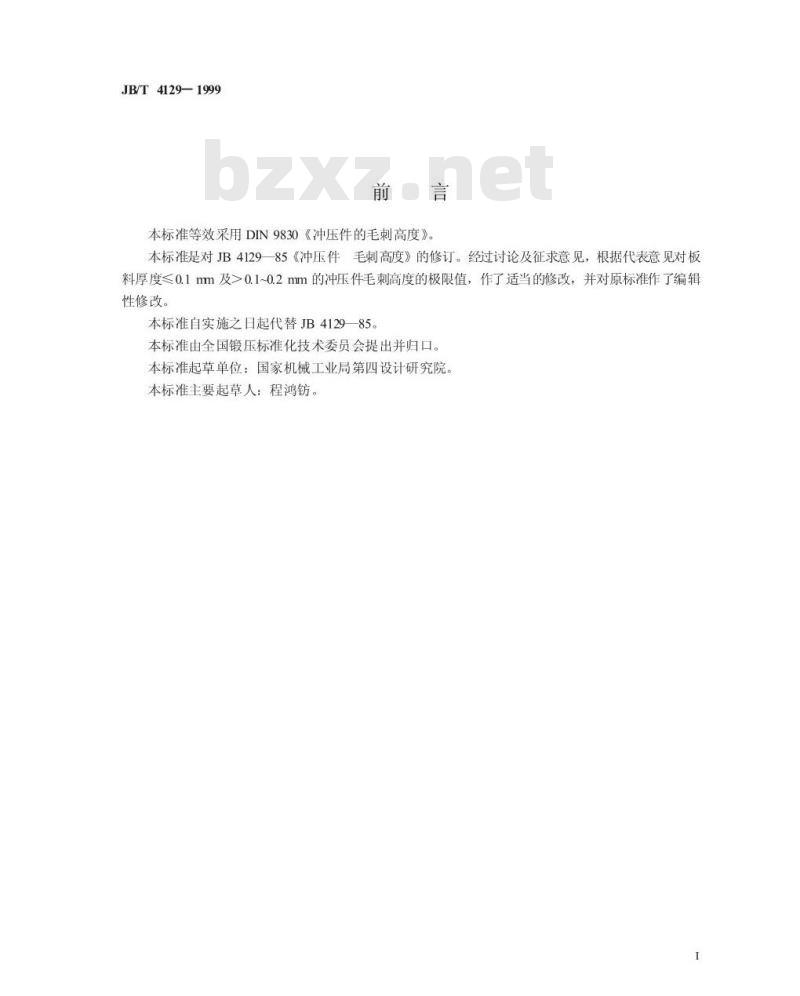

本标准等效采用DIN9830《冲压件的毛刺高度》。本标准是对JB4129一85《冲压件毛刺高度》的修订。经过讨论及征求意见，根据代表意见对板料厚度≤0.1mm及>0.1~0.2mm的冲压件毛刺高度的极限值，作了适当的修改，并对原标准作了编辑性修改。
本标准自实施之日起代替JB412985。本标准由全国锻压标准化技术委员会提出并归口。本标准起草单位：国家机械工业局第四设计研究院。本标准主要起草人：程鸿。

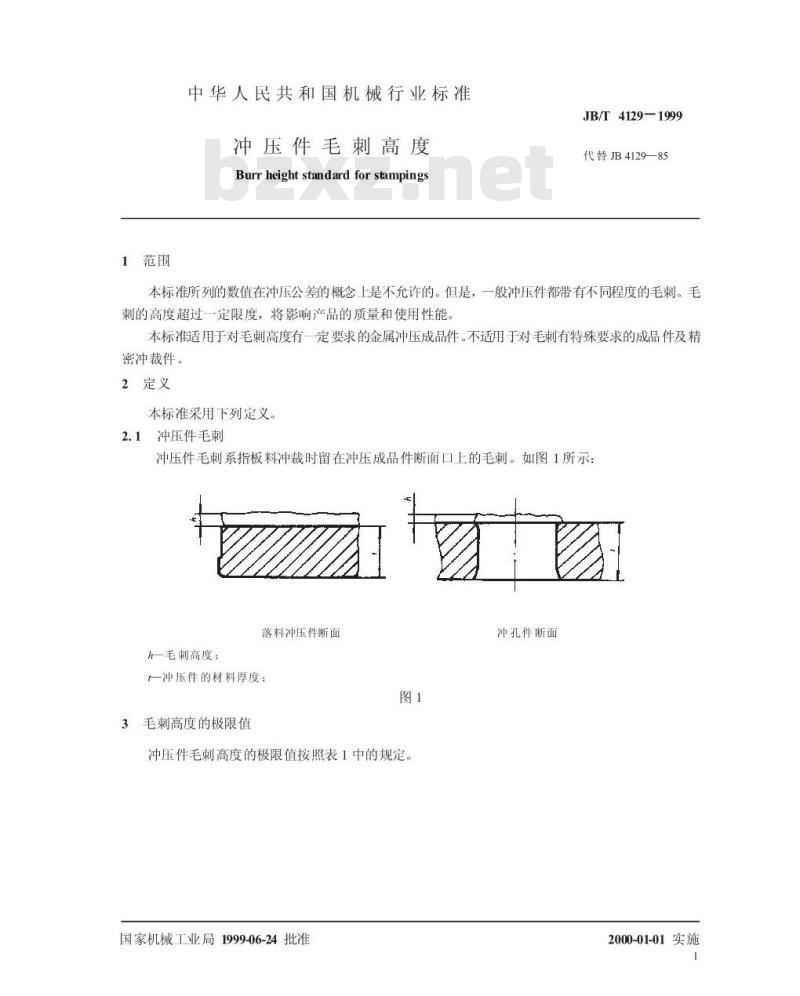

1范围
中华人民共和国机械行业标准
冲压件毛刺高度
Burr height standard for stampingsJB/T4129—1999
代替JB4129—85
本标准所列的数值在冲压公差的概念上是不允许的。但是，一般冲压件都带有不同程度的毛刺。毛刺的高度超过一定限度，将影响产品的质量和使用性能。本标准适用于对毛刺高度有一定要求的金属冲压成品件。不适用于对毛刺有特殊要求的成品件及精密冲裁件。
2定义
本标准采用下列定义。
2.1冲压件毛刺
冲压件毛刺系指板料冲裁时留在冲压成品件断面口上的毛刺。如图1所示：落料冲压件断面
h毛刺高度：
一冲压件的材料厚度；
3毛刺高度的极限值
冲压件毛刺高度的极限值按照表1中的规定。国家机械工业局1999-06-24批准冲孔件断面
2000-01-01实施
抗拉强度
JB/T4129-1999

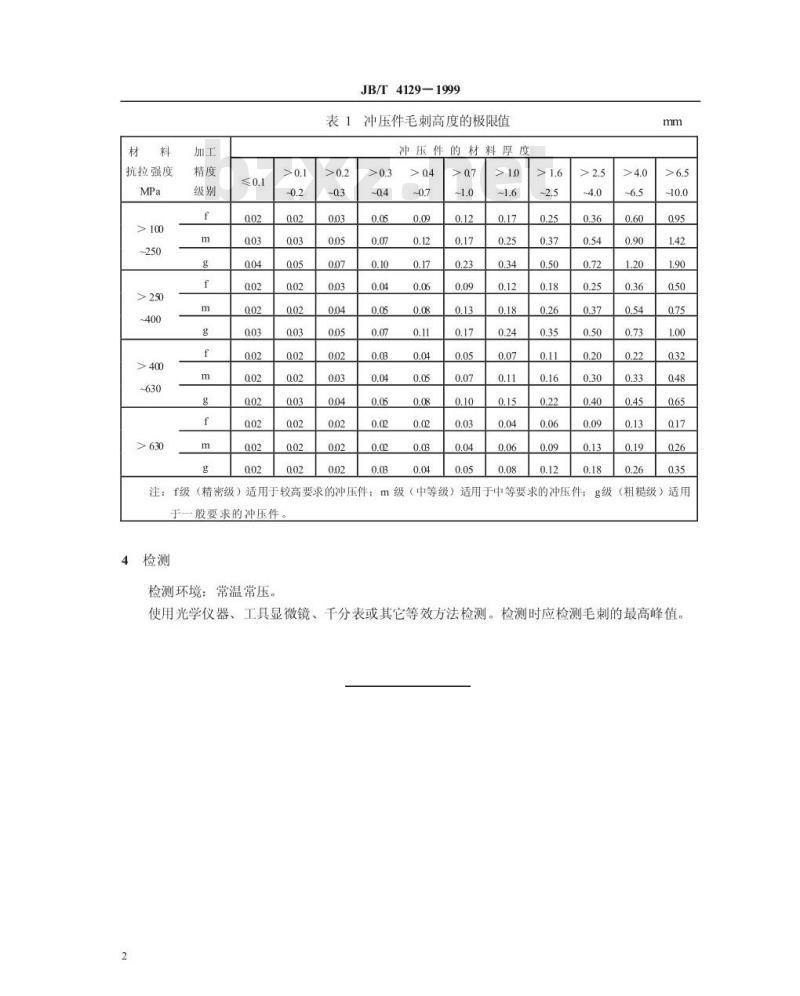

冲压件毛刺高度的极限值
冲压件的材料厚度wwW.bzxz.Net
注：f级（精密级）适用于较高要求的冲压件：m级（中等级）
适用于中等要求的冲压件：
（粗糙级）适用
于一般要求的冲压件。
4检测
检测环境：常温常压。
使用光学仪器、工具显微镜、千分表或其它等效方法检测。检测时应检测毛刺的最高峰值。2

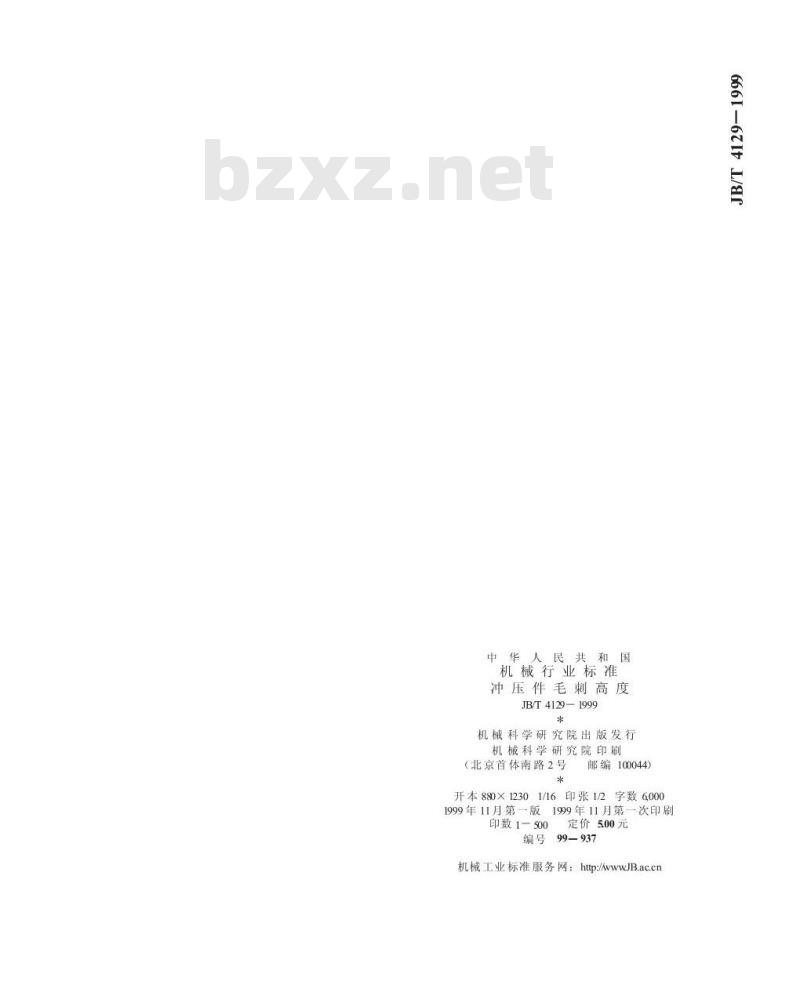

机械行业标准
冲压件毛刺高度
JB/T4129-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
1/16印张1/2字数6000
开本880×1230
1999年11月第一版
1999年11月第一次印刷
印数1-500
定价500元
99-937
机械工业标准服务网：http/AvwwJB.ac.cn666
