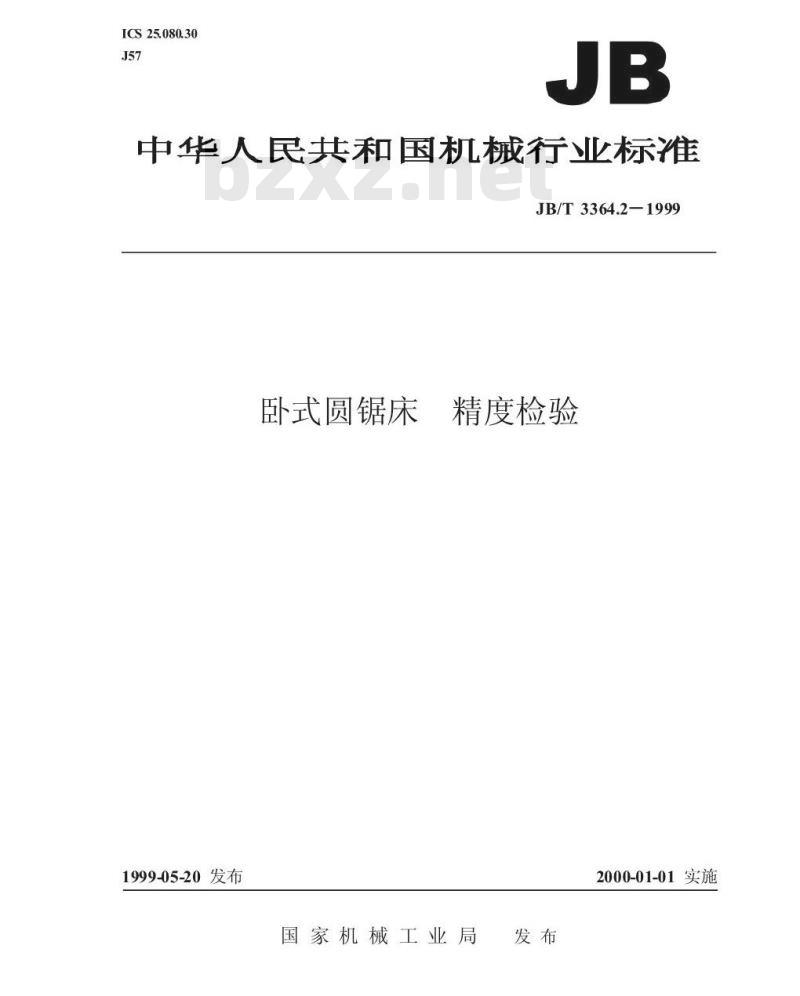

【机械行业标准(JB)】 卧式圆锯床 精度检验

ICS25.080.30
中华人民共和国机械行业标准
JB/T3364.2-1999
卧式圆锯床
1999-05-20发布
精度检验
2000-01-01实施
国家机械工业局
JB/T3364.2—1999

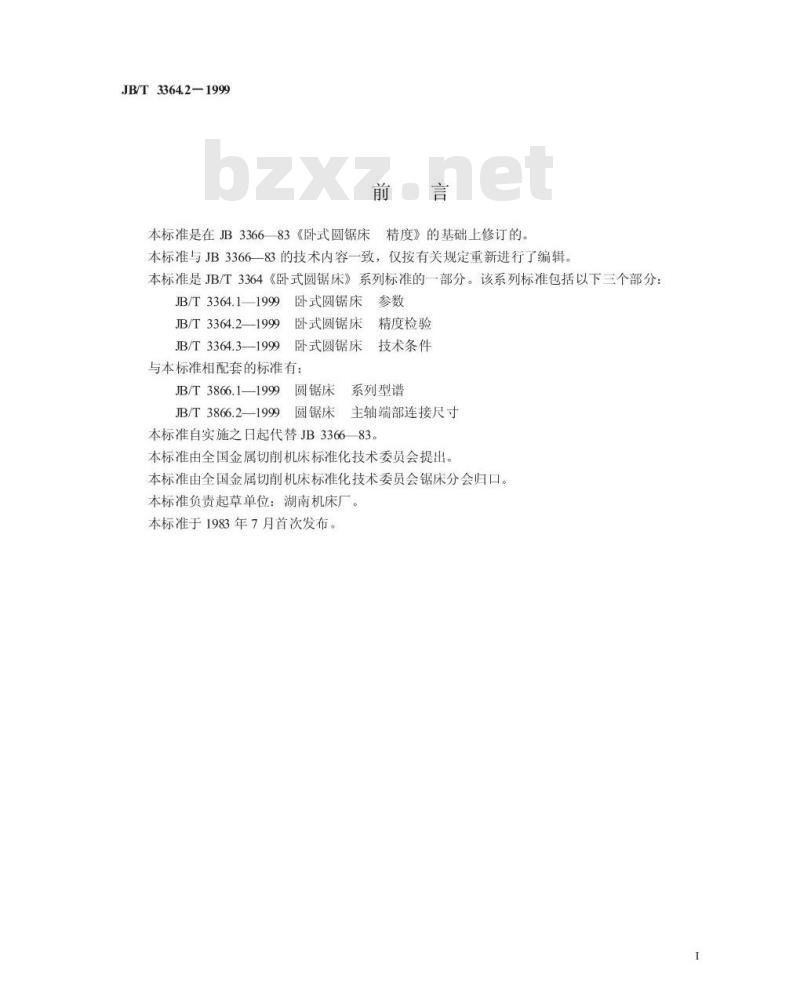

本标准是在JB336683《卧式圆锯床精度》的基础上修订的本标准与JB3366一83的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T3364《卧式圆锯床》系列标准的一部分。该系列标准包括以下三个部分：JB/T3364.1—1999
JB/T3364.2—1999
JB/T3364.3—1999
卧式圆锯床
卧式圆锯床
卧式圆锯床
与本标准相配套的标准有：
JB/T3866.1—1999
JB/T3866.2—1999
圆锯床
精度检验
技术条件
系列型谱
主轴端部连接尺寸
圆锯床
本标准自实施之日起代替JB336683。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会锯床分会归口。本标准负责起草单位：湖南机床厂。本标准于1983年7月首次发布。

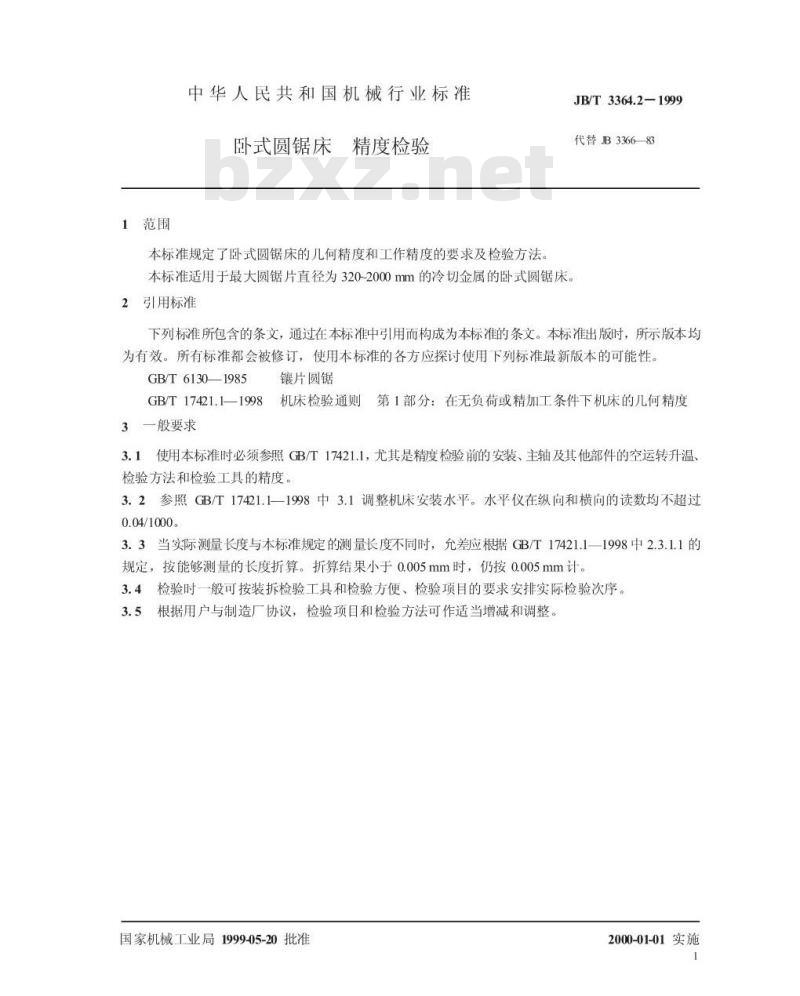

1范围
中华人民共和国机械行业标准
精度检验
卧式圆锯床
本标准规定了卧式圆锯床的儿何精度和工作精度的要求及检验方法本标准适用于最大圆锯片直径为320-2000mm的冷切金属的卧式圆锯床。2引用标准
JB/T3364.2—1999
代替JB336683
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6130—1985
GB/T17421.1—1998
3一般要求
镶片圆锯
机床检验通则
第1部分：在无负荷或精加工条件下机床的几何精度3.1使用本标准时必须参照GB/T17421.1，尤其是精度检验前的安装、主轴及其他部件的空运转升温、检验方法和检验工具的精度。
3.2参照GB/T17421.1—1998中3.1调整机床安装水平。水平仪在纵向和横向的读数均不超过0.04/1000。
3.3当实际测量长度与本标准规定的测量长度不同时，充差应根据GB/T17421.1—1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。3.4检验时一般可按装拆检验工具和检验方便、检验项目的要求安排实际检验次序。3.5根据用户与制造厂协议，检验项目和检验方法可作适当增减和调整。国家机械工业局1999-05-20批准2000-01-01实施wwW.bzxz.Net

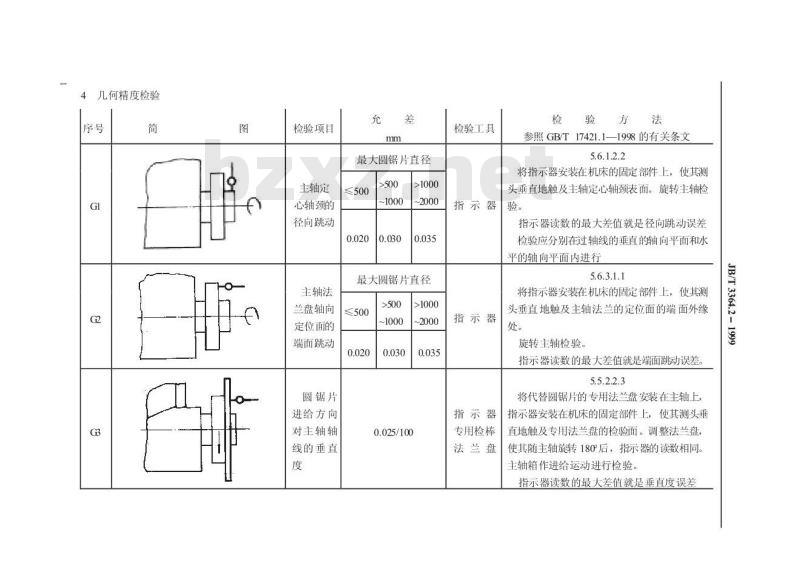

4几何精度检验
检验项目
主轴定
心轴颈的
径向跳动
主轴法
兰盘轴向
定位面的
端面跳动
圆锯片
进给方向
对主轴轴
线的垂直
最大圆锯片直径
≤500
最大圆锯片直径
≤500
0.025/100
检验工具
指示器
指示器
指示器
专用检棒
法兰盘
检验方法
参照GB/T17421.1—1998的有关条文5.6.1.2.2
将指示器安装在机床的固定部件上，使其测头垂直地触及主轴定心轴颈表面。旋转主轴检验。
指示器读数的最大差值就是径向跳动误差检验应分别在过轴线的垂直的轴向平面和水平的轴向平面内进行
5.6.3.1.1
将指示器安装在机床的固定部件上，使其测头垂直地触及主轴法兰的定位面的端面外缘处。
旋转主轴检验。
指示器读数的最大差值就是端面跳动误差。5.5.2.2.3
将代替圆锯片的专用法兰盘安装在主轴上，指示器安装在机床的固定部件上，使其测头垂直地触及专用法兰盘的检验面。调整法兰盘，使其随主轴旋转180后，指示器的读数相同。主轴箱作进给运动进行检验，
指示器读数的最大差值就是垂直度误差JB/T3364.2-1999

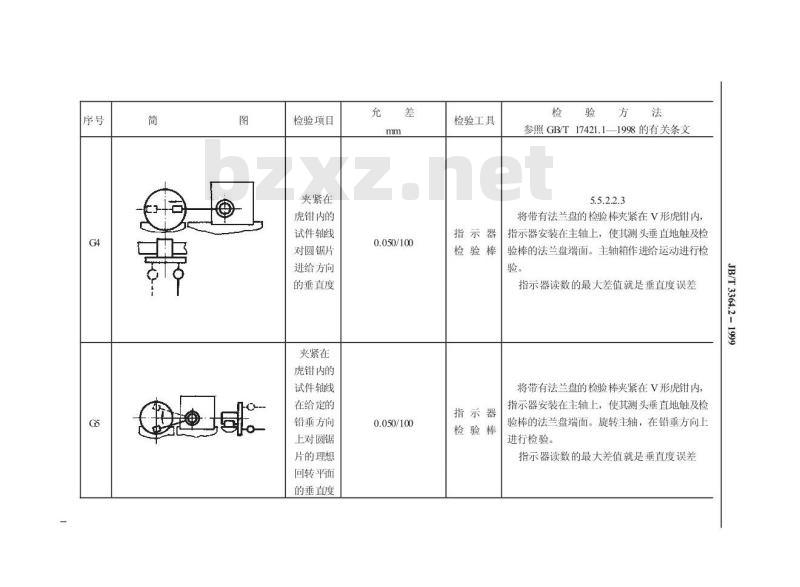

检验项目
夹紧在
虎钳内的
试件轴线
对圆锯片
进给方向
的垂直度
夹紧在
虎钳内的
试件轴线
在给定的
铅垂方向
上对圆锯
片的理想
回转平面
的垂直度
0.050/100
0.050/100
检验工具
指示器
检验棒
指示器
检验棒
检验方法
参照GB/T17421.1—1998的有关条文5.5.2.2.3
将带有法兰盘的检验棒夹紧在V形虎钳内，指示器安装在主轴上，使其测头垂直地触及检验棒的法兰盘端面。主轴箱作进给运动进行检验。
指示器读数的最大差值就是垂直度误差将带有法兰盘的检验棒夹紧在V形虎钳内，指示器安装在主轴上，使其测头垂直地触及检验棒的法兰盘端面。旋转主轴，在铅垂方向上进行检验。
指示器读数的最大差值就是垂直度误差JB/T3364.2-
5工作精度检验
圆锯片直径
试件直径d
检验性质
将半精
车后的试
件夹紧在
虎钳内进
行锯切
切削条件
用符合
GB/T6130
的圆锯片
切削用量
应按照有
关标准的
检验项目
试件锯
切后的端
面对素线
的垂直度
最大圆锯片直径
参照GB/T17421.1—1998
的有关条文
4.1；4.2
用角尺和塞尺进行检验
JB/T3364.2-
机械行业标准
卧式圆锯床精度检验
JB/T336421999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
印张X/X字数XXXXXX
开本880×1230
1999年XX月第一版
1999年XX月第一次印刷
印数1-500
定价XXXXX元
99-224
