【机械行业标准(JB)】 燕尾开榫机 精度

ICS79.120.10

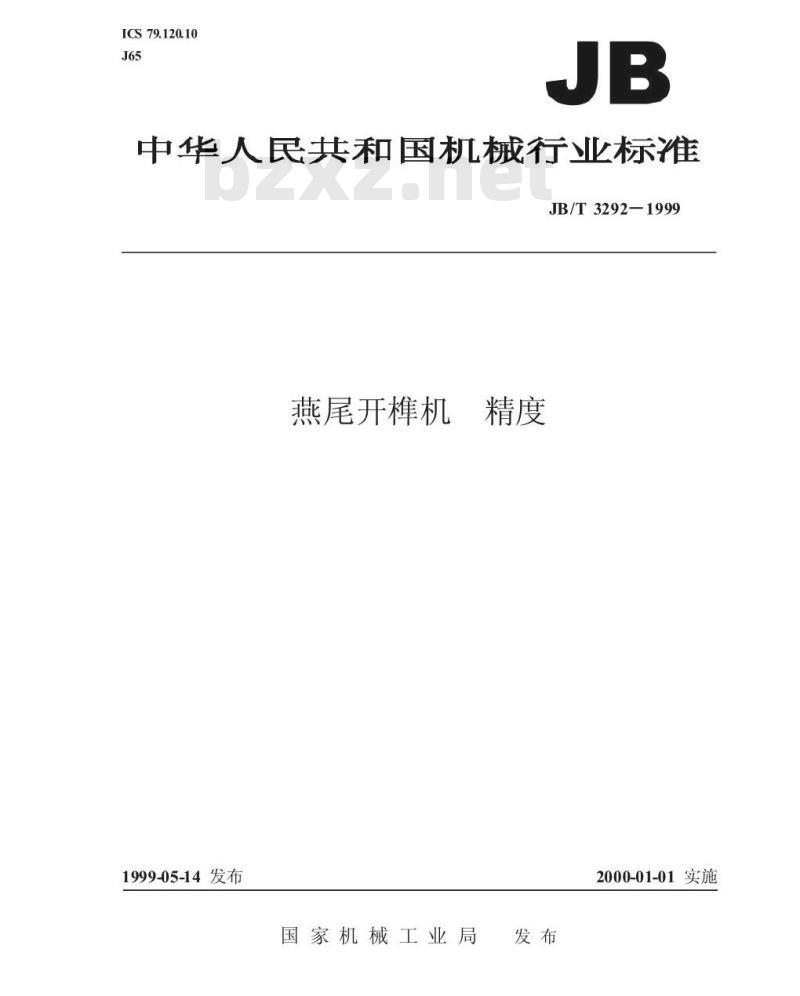

中华人民共和国机械行业标准
JB/T3292—1999
燕尾开样机精度
1999-05-14发布
国家机械工业局
2000-01-01实施
JB/T3292—1999

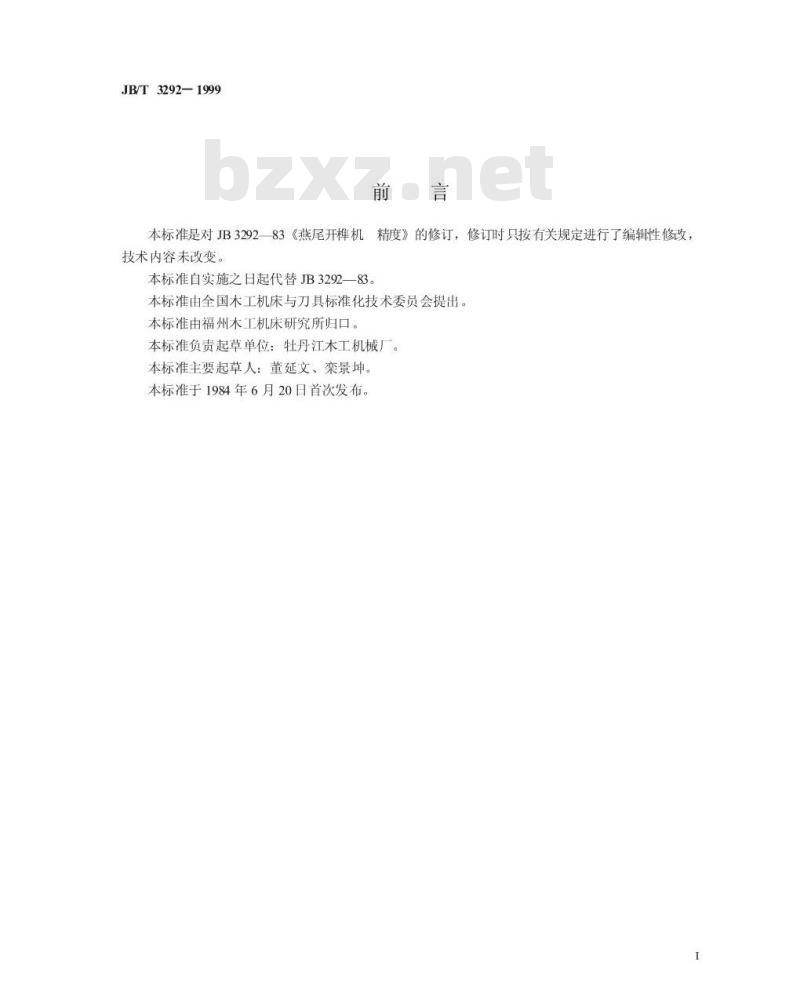

本标准是对JB329283《燕尾开样机精度》的修订，修订时只按有关规定进行了编辑性修改，技术内容未改变
本标准自实施之日起代替JB3292一83。本标准由全国木工机床与刀具标准化技术委员会提出。本标准由福州木工机床研究所归口。本标准负责起草单位：牡丹江木工机械厂。本标准主要起草人：董延文、栾景坤。本标准于1984年6月20日首次发布。1

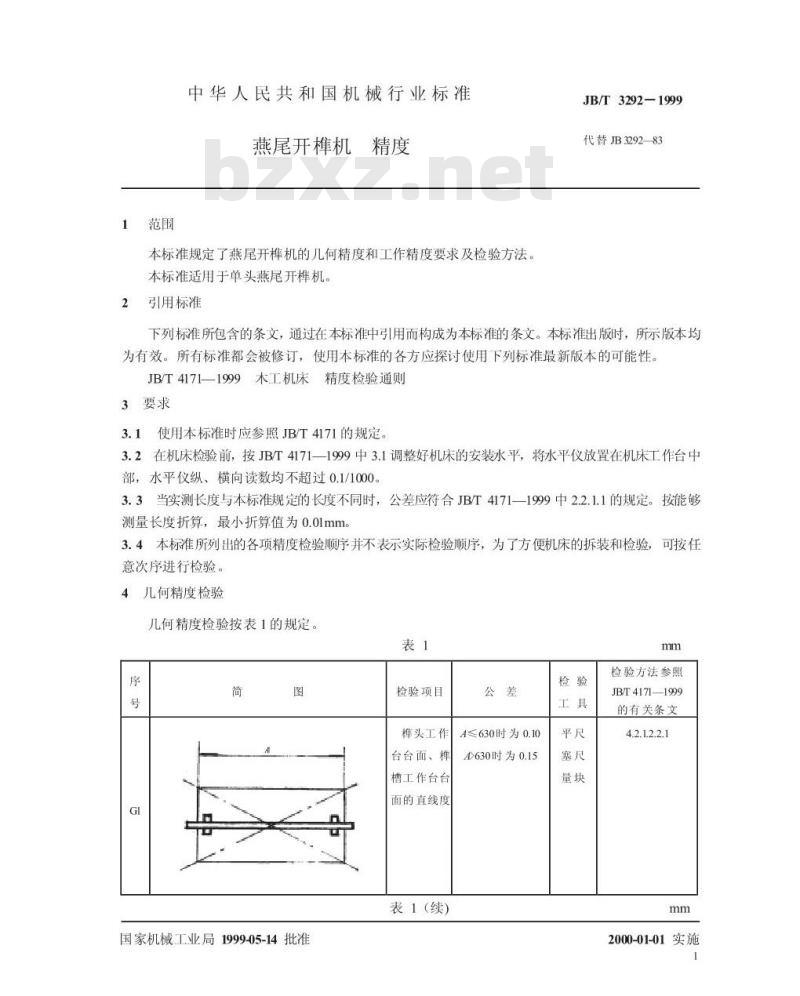

中华人民共和国机械行业标准
燕尾开样机精度
本标准规定了燕尾开样机的几何精度和工作精度要求及检验方法。本标准适用于单头燕尾开样机。引用标准
JB/T3292-1999
代替JB3292-83
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T4171—1999木工机床精度检验通则3要求
3.1使用本标准时应参照JB/T4171的规定。3.2在机床检验前，按JB/T4171一1999中3.1调整好机床的安装水平，将水平仪放置在机床工作台中部，水平仪纵、横向读数均不超过0.1/1000，3.3当实测长度与本标准规定的长度不同时，公差应符合JB/T4171—1999中2.2.1.1的规定。按能够测量长度折算，最小折算值为0.01mm。3.4本标准所列出的各项精度检验顺序并不表示实际检验顺序，为了方便机床的拆装和检验，可按任意次序进行检验。
4几何精度检验
几何精度检验按表1的规定。
国家机械工业局1999-05-14批准检验项目
稗头工作
台台面、样
槽工作台台
面的直线度
表1(续）
A≤630时为0.10
A630时为0.15
检验方法参照
JB/T4171—1999
的有关条文
4.2.1.2.2.1
2000-01-01实施
JB/T3292—1999

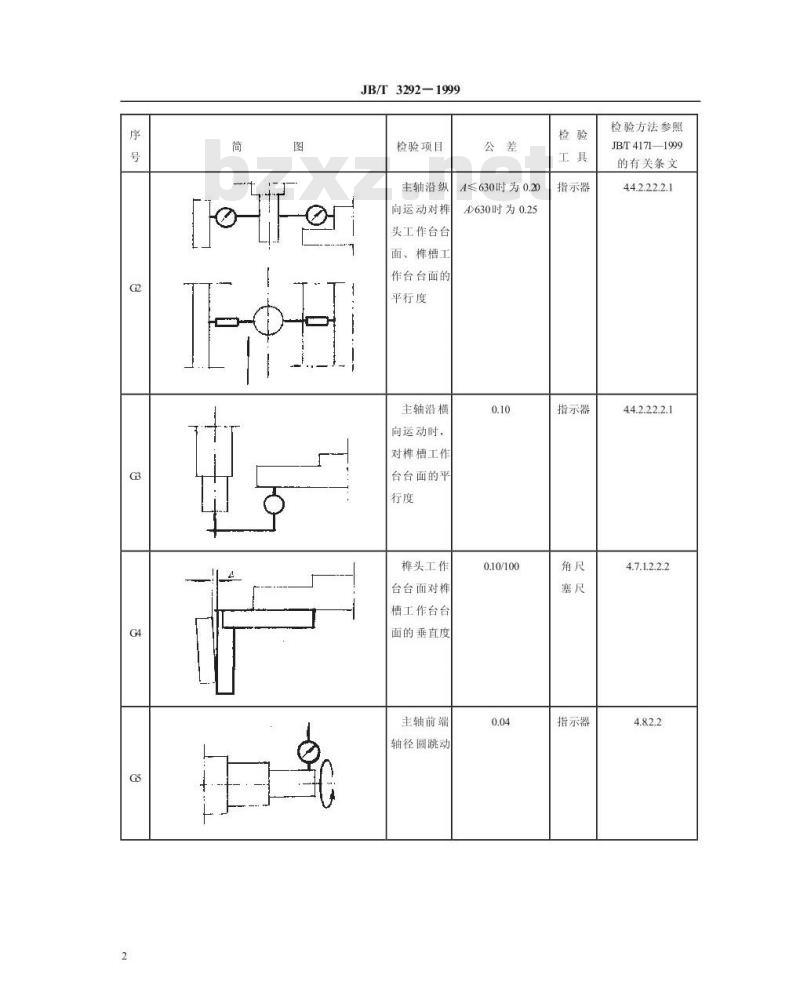

检验项目
主轴沿纵
向运动对样
头工作台台
面、样槽工
作台台面的
平行度
主轴沿横
向运动时，
对样槽工作
台台面的平
样头工作
台台面对稗
槽工作台台
面的垂直度
主轴前端
轴径圆跳动
A≤630时为0.20
A>630时为0.25
指示器
指示器
指示器
检验方法参照此内容来自标准下载网
JB/T4171—1999
的有关条文
44.2.22.2.1
44.2.22.2.1
4.7.1.2.2.2

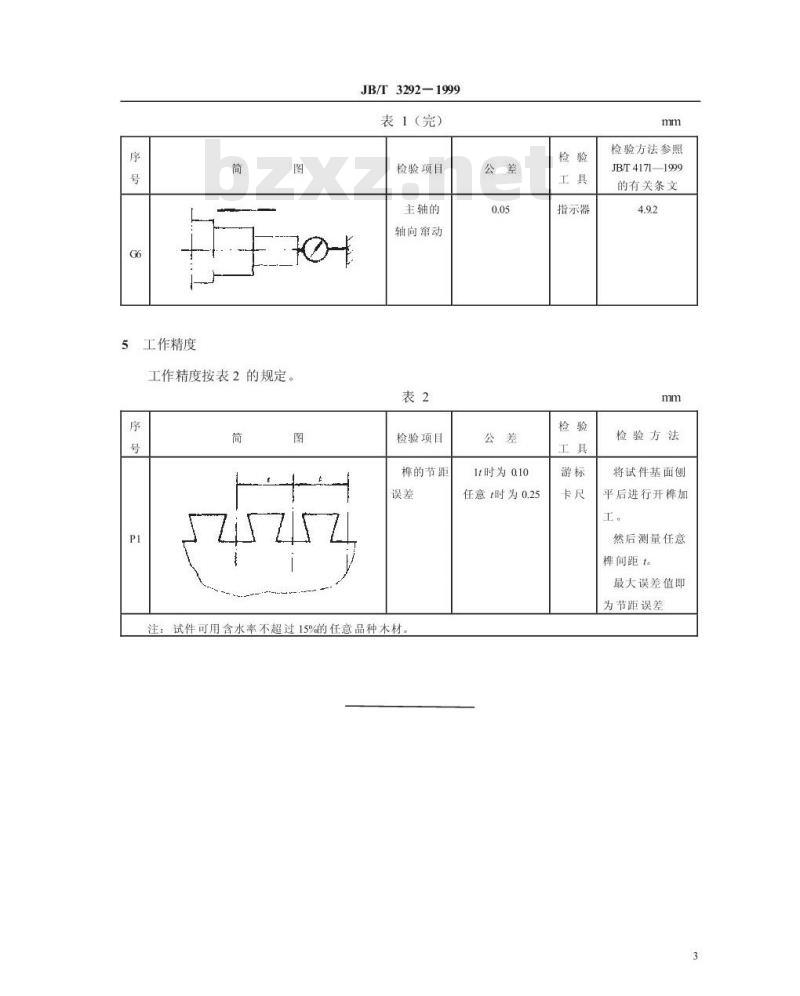

工作精度
工作精度按表2的规定。
JB/T3292—1999
表1（完）
检验项目
主轴的
轴向窜动
检验项目
稗的节距
注：试件可用含水率不超过15%的任意品种木材公差
1时为010
任意时为0.25
指示器
检验方法参照
JB/T4171—1999
的有关条文
检验方法
将试件基面刨
平后进行开样加
然后测量任意
槿间距t。
最大误差值即
为节距误差
机械行业标准
燕尾开样机精度
JB/T3292—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年8月第一次印刷
1999年8月第一版
印数1-500
定价500元
99-357
