【机械行业标准(JB)】 熔模铸造型壳高温热变形试验方法

JB/T2980.1-1999

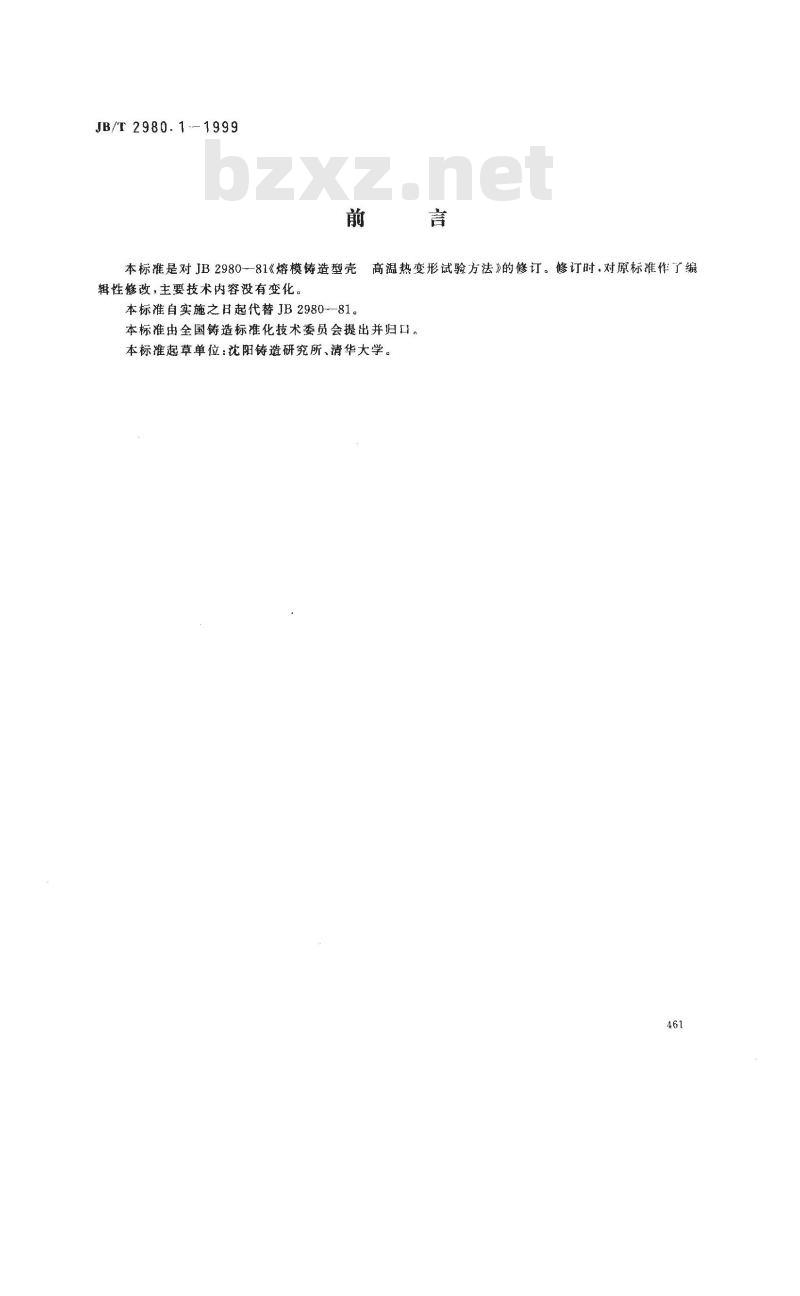

本标摊是对JB2980--81《熔模铸造型壳高温热变形试验方法》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB2980--81。本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造研究所、清华大学。461
1范围

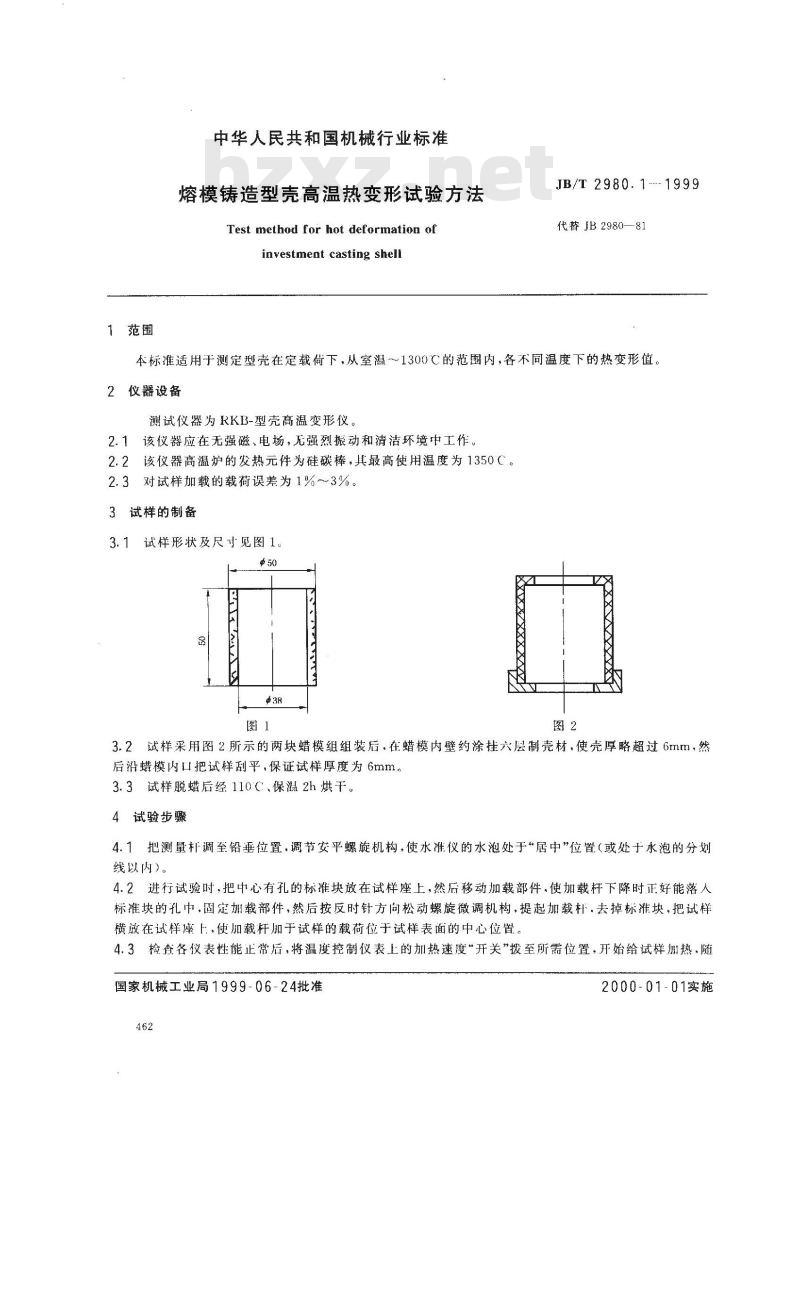

中华人民共和国机械行业标准
熔模铸造型壳高温热变形试验方法Test method for hot deformation ofinvestment casting shell
JB/T2980.1---1999
代替JB2980—81
本标准适用于测定型壳在定载荷下，从室温～1300℃的范围内，各不同温度下的热变形值。2仪器设备
测试仪器为RKB-型壳高温变形仪。2.1该仪器应在无强磁、电场，无强烈振动和清洁环境中工作。2.2该仪器高温炉的发热元件为硅碳棒，其最高使用温度为1350C。2.3对试样加载的载荷误差为1%～3%。3试样的制备
3.1试样形状及尺寸见图1。
3.2试样采用图2所示的两块蜡模组组装后，在蜡模内壁约涂挂六层制壳材，使壳厚略超过6mm，然后沿蜡模内口把试样刮平，保证试样厚度为6mm。3.3试样脱蜡后经110C、保温2h烘干。4试验步骤
4.1把测量杆调至铅垂位置，调节安平螺旋机构，使水准仪的水泡处于“居中”位置（或处于水泡的分划线以内）。
4.2进行试验时，把中心有孔的标准块放在试样座土，然后移动加载部件，使加载杆下降时正好能落人标准块的孔中.固定加载部件，然后按反时针方向松动螺旋微调机构，提起加载杆，去掉标准块，把试样横放在试样座上，使加载杆加于试样的载荷位于试样表面的中心位置。4.3检查各仪表性能止常后，将温度控制仪表上的加热速度“开关拨至所需位置，开始给试样加热，随国家机械工业局1999-06-24批准462
2000-01-01实施
JB/T 2980.1--1999

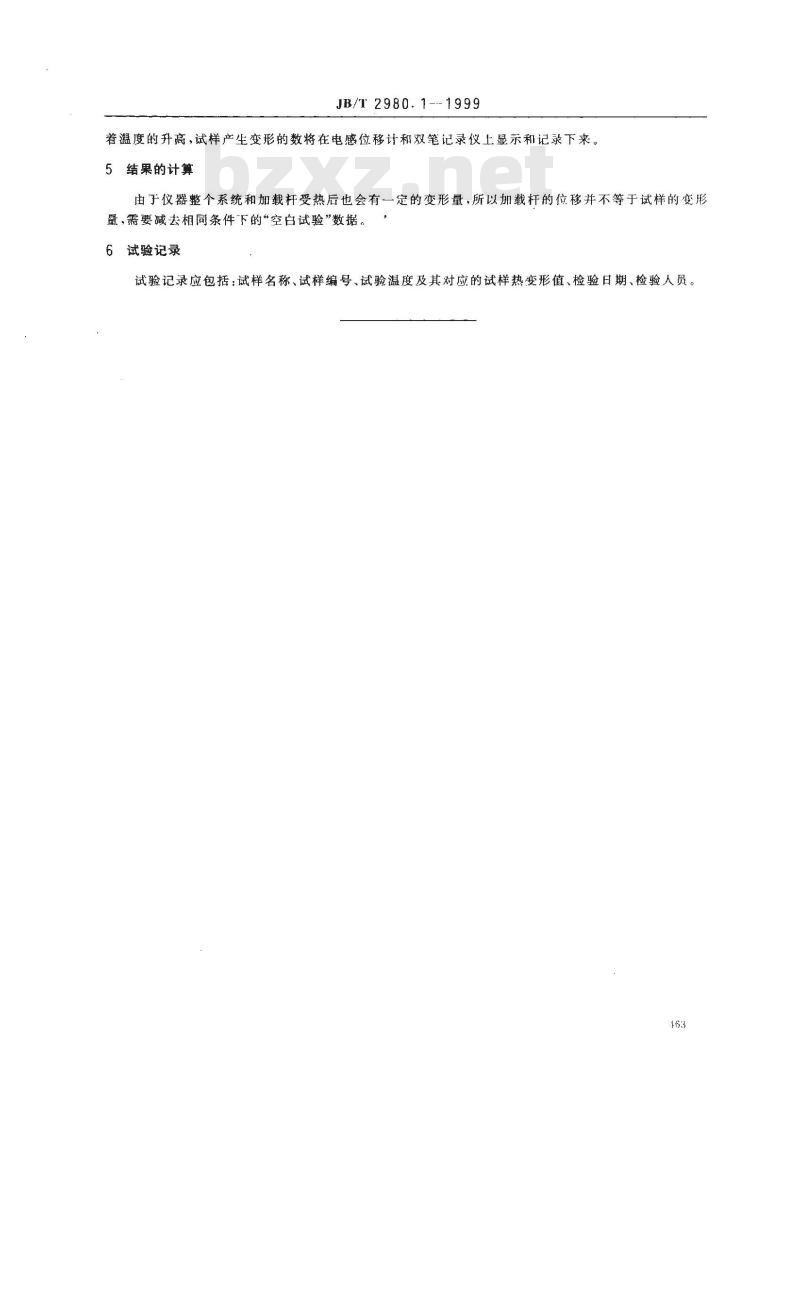

着温度的升高，试样产生变形的数将在电感位移计和双笔记录仪上显示和记录下来。结果的计算www.bzxz.net
由于仪器整个系统和加载杆受热后也会有一定的变形量，所以加载杆的位移并不等于试样的变形量，需要减去相同条件下的“空白试验”数据。6
试验记录
试验记录应包括：试样名称、试样编号、试验温度及其对应的试样热变形值、检验日期、检验人员。163
