【机械行业标准(JB)】 PN16.0～32.0MPa管子、管件、阀门端部尺寸

本网站发布时间： 2024-08-04 10:51:44

JB/T2768-1992
现行
　点击下载此标准

基本信息

标准号：
JB/T 2768-1992
标准名称：
PN16.0～32.0MPa管子、管件、阀门端部尺寸
标准类别：
机械行业标准(JB)
英文名称：
PN16.0～32.0MPa pipe, pipe fittings, valve end dimensions
标准状态：
现行
发布日期：
1992-07-20
实施日期：
1993-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
63.31 KB

标准分类号

中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
JB 2768-79

出版信息

页数：
5页
标准价格：
8.0 元

其他信息

归口单位：
合肥通用机械研究所
发布部门：
合肥通用机械研究所
相关标签：
管子管件阀门端部尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了锻造高压阀门用外螺纹连接和透镜垫密封螺纹法兰连接的管子、管件和阀门端部尺寸。本标准适用于公称压力pN16.0~32.0MPa、公称通径DN3~200mm的管子、管件和阀门端部。 JB/T 2768-1992 PN16.0～32.0MPa管子、管件、阀门端部尺寸 JB/T2768-1992

标准内容

部分标准内容：

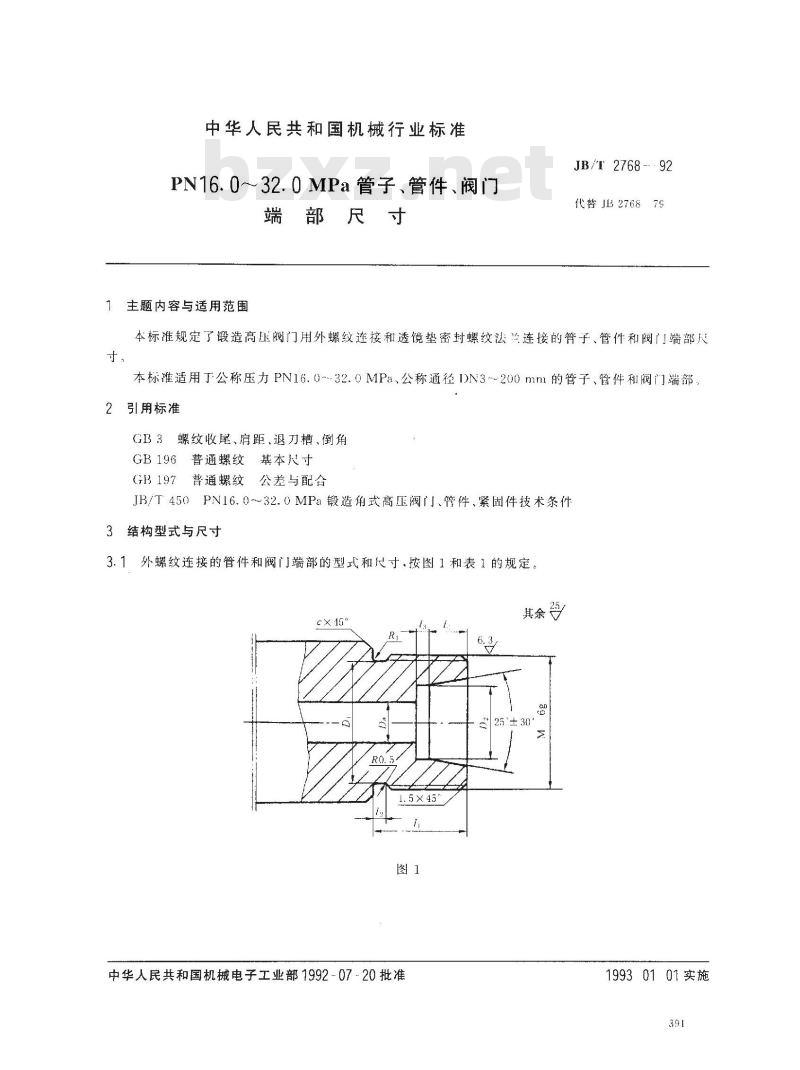

中华人民共和国机械行业标准
PN16.0～～32.0 MPa管子、管件、阀门端部尺寸
主题内容与适用范围
JB/T 2768 --- 92
代替JB27687SWww.bzxZ.net
本标准规定了锻造高压阀门用外螺纹连接和透镜垫密封螺纹法兰连接的管子、管件和阀门端部尺寸
本标准适用丁公称压力PN16.032.0MPa、公称通径1N3~~200mn的管子、管件和阀门端部2
引用标准
GB3螺纹收尾、肩距、退刀槽、倒角GB196普通螺纹基本尺寸
GB197普通螺纹公差与配合
JB/T450PN16.0~~32.0MPa锻造角式高压阀门、管件、紧围件技术条件3结构型式与尺寸
3.1外螺纹连接的管件和阀门端部的型式和尺寸.按图1和表1的规定，CX159
中华人民共和国机械电子工业部1992-07-20批准其余
19930101实施
公称压力
公称通径
螺纹代号
M24 × 1. 5
M36×2
M48×2
JB/T 2768
螺纹法兰连接的管子、管件和阀门端部的型式和尺寸，按图2和表2的规定。表2
公称压力
公称通径
管子规格
外径文壁序
mm X mm
102×11
127X14
159×18
180×19
13×10
49×10
68×13
83×15
102X17
127×21
159×28
180×30
219x35
273×10
螺纹代号
M80×3
M100×3
M125×4
M155×4
M175 x 6
M33×2
M42×2
M48×2
M80×3
M100×3
M125X4
M153XA
M175X6
M215×6
M265X6
技术要求
JB/T27689
CX45°
20°+30
其余罗
螺纹基本尺寸应符合GB196的规定，螺纹公差按（GB197的规定。螺纹收尾应按G133的规定，螺纹牙型槽底为圆孤形。
5检验规则
超声波.磁粉探伤检验应符合JB/T450的规定，附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所负责起草。本标准主要起草人黄明亚、王晓钧。393
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
