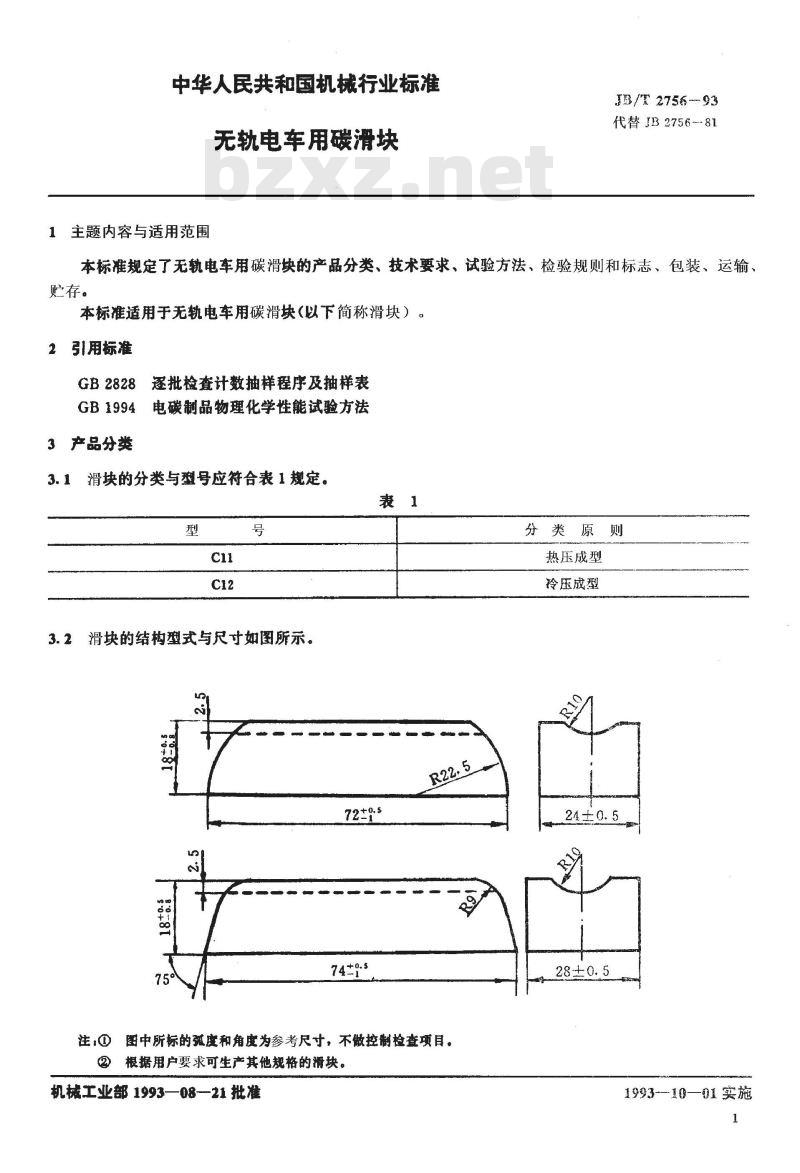

【机械行业标准(JB)】 无轨电车用碳滑块

中华人民共和国机械行业标准
无轨电车用碳滑块
主题内容与适用范围
JB/T275693
代替JB2756--81www.bzxz.net
本标准规定了无轨电车用碳滑块的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于无轨电车用碳滑块（以下简称滑块）引用标准
GB2828逐批检查计数抽样程序及抽样表GB1994电碳制品物理化学性能试验方法3产品分类
3.1滑块的分类与型号应符合表1规定。表1
滑块的结构型式与尺寸如图所示。3.2
注：①图中所标的殖度和角度为参考尺寸，不做控制检查项目。③根据用户要求可生产其他规格的滑块。机械工业部1993—08-21批准
分类原则
热压成型
冷压成型
1993--10—01实施

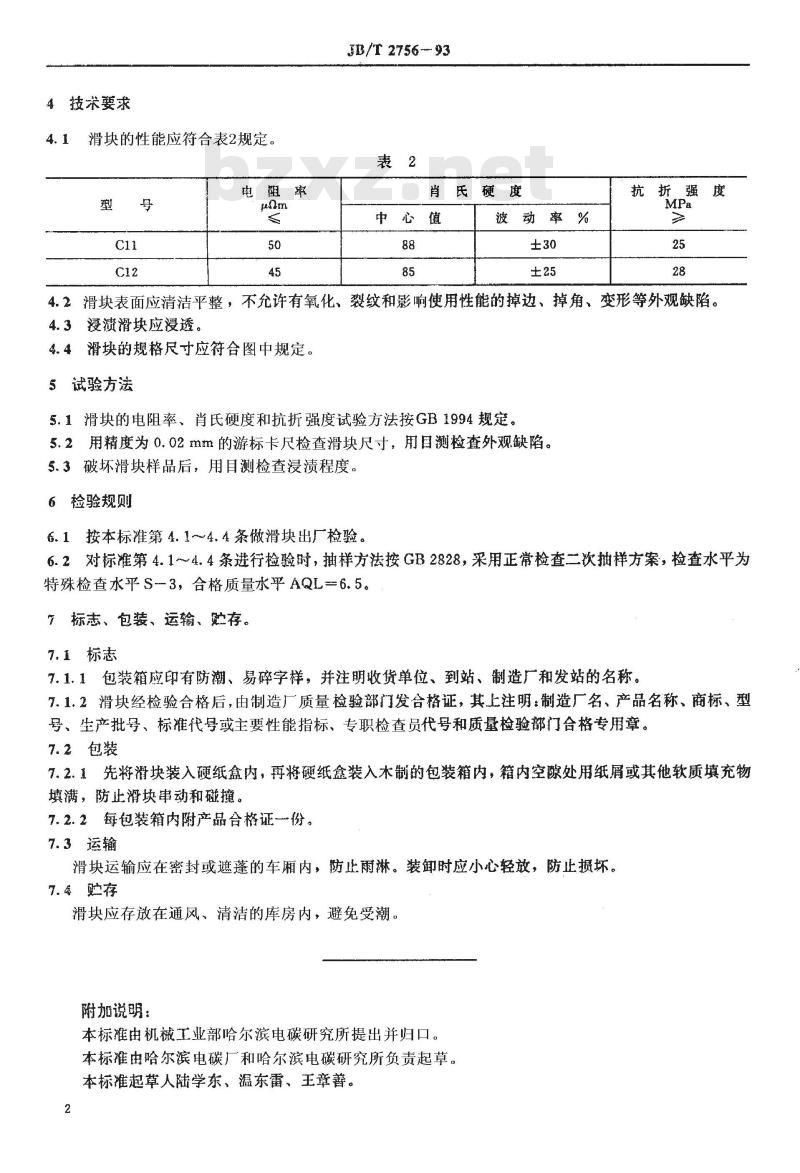

技术要求
滑块的性能应符合表2规定。
型設号
电阻率
JB/T 2756-93
肖氏硬度
中心值
波动率%
抗折强度
4.2滑块表面应清洁平整，不允许有氧化、裂纹和影响使用性能的掉边、掉角、变形等外观缺陷。4.3浸溃滑块应浸透。
4.4滑块的规格尺寸应符合图中规定。5试验方法
5.1滑块的电阻率、肖氏硬度和抗折强度试验方法按GB1994规定。5.2用精度为0.02mm的游标卡尺检查滑块尺寸，用目测检查外观缺陷。5.3破坏滑块样品后，用目测检查浸渍程度。6检验规则
6.1按本标准第4.1~4.4条做滑块出厂检验。6.2对标准第4.1~~4.4条进行检验时，抽样方法按GB2828，采用正常检查二次抽样方案，检查水平为特殊检查水平S-3，合格质量水平AQL=6.5。标志、包装、运输、贮存。
7.1标志
7.1.1包装箱应印有防潮、易碎字样，并注明收货单位、到站、制造厂和发站的名称。7.1.2滑块经检验合格后，由制造厂质量检验部门发合格证，其上注明：制造厂名、产品名称、商标、型号、生产批号、标准代号或主要性能指标、专职检查员代号和质量检验部门合格专用章。7.2包装
7.2.1先将滑块装入硬纸盒内，再将硬纸盒装入木制的包装箱内，箱内空隙处用纸屑或其他软质填充物填满，防止滑块串动和碰撞。
7.2.2每包装箱内附产品合格证一份。7.3运输
滑块运输应在密封或遮蓬的车厢内，防止雨淋。装卸时应小心轻放，防止损坏。7.暴贮存
滑块应存放在通风、清洁的库房内，避免受潮。附加说明：
本标准由机械工业部哈尔滨电碳研究所提出并归口。本标准虫哈尔滨电碳厂和哈尔滨电碳研究所负责起草。本标准起草人陆学东、温东雷、王章善。2
