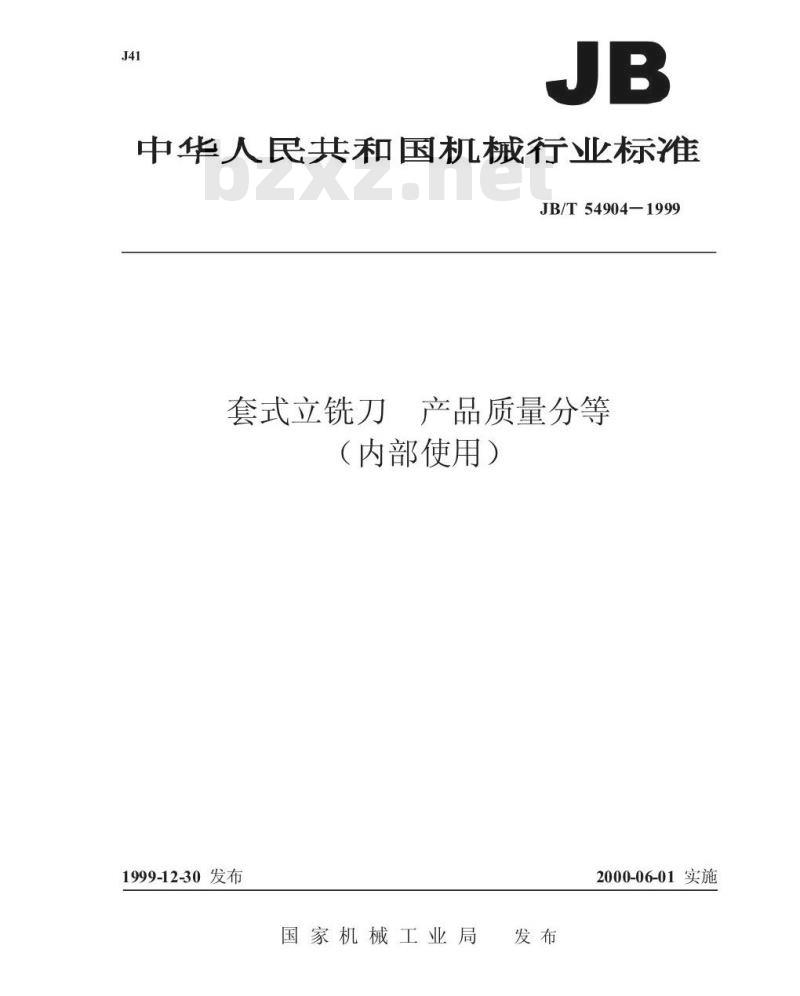

【机械行业标准(JB)】 套式立铣刀 产品质量分等

中华人民共和国机械行业标准
JB/T54904-1999
套式立铣刀
厂产品质量分等
（内部使用）
1999-12-30发布
国家机械工业局
2000-06-01实施bZxz.net
JB/T54904—1999
本标准是对JBT5490493《套式立铣刀产品质量分等》的修订。由于其产品标准已修订，故本标准对JB/T54904—93的相应条款作了修订。本标准自实施之日起代替JB/T54904—93本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。1范围

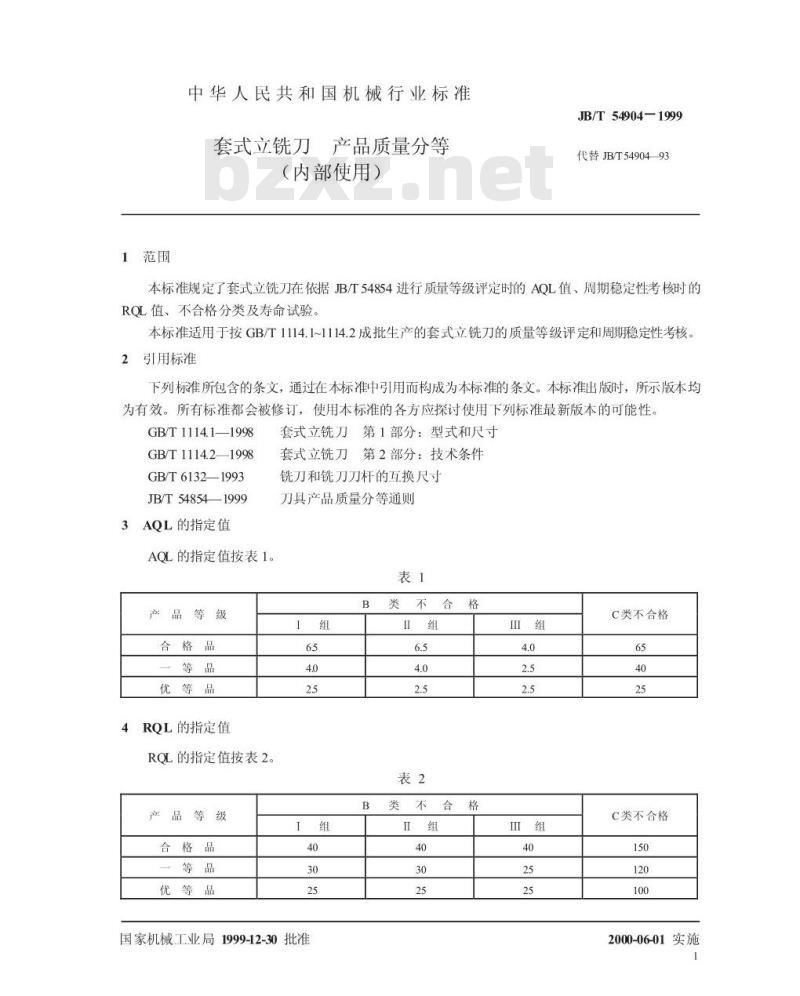

中华人民共和国机械行业标准
套式立铣刀
产品质量分等
（内部使用）
JB/T54904—1999
代替JB/T5490493
本标准规定了套式立铣刀在依据JB/T54854进行质量等级评定时的AQL值、周期稳定性考核时的RQL值、不合格分类及寿命试验。本标准适用于按GB/T1114.1~1114.2成批生产的套式立铣刀的质量等级评定和周期稳定性考核。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1114.1—1998
GB/T1114.2—1998
GB/T61321993
JB/T54854—1999
3AQL的指定值
AQL的指定值按表1。
产品等级
合格品
优等品
4RQL的指定值
RQL的指定值按表2。
产品等级
合格品
优等品
套式立铣刀第1部分：型式和尺寸套式立铣刀第2部分：技术条件
铣刀和铣刀刀杆的互换尺寸
刀具产品质量分等通则
国家机械工业局1999-12-30批准类
类不合格
C类不合格
C类不合格
2000-06-01实施

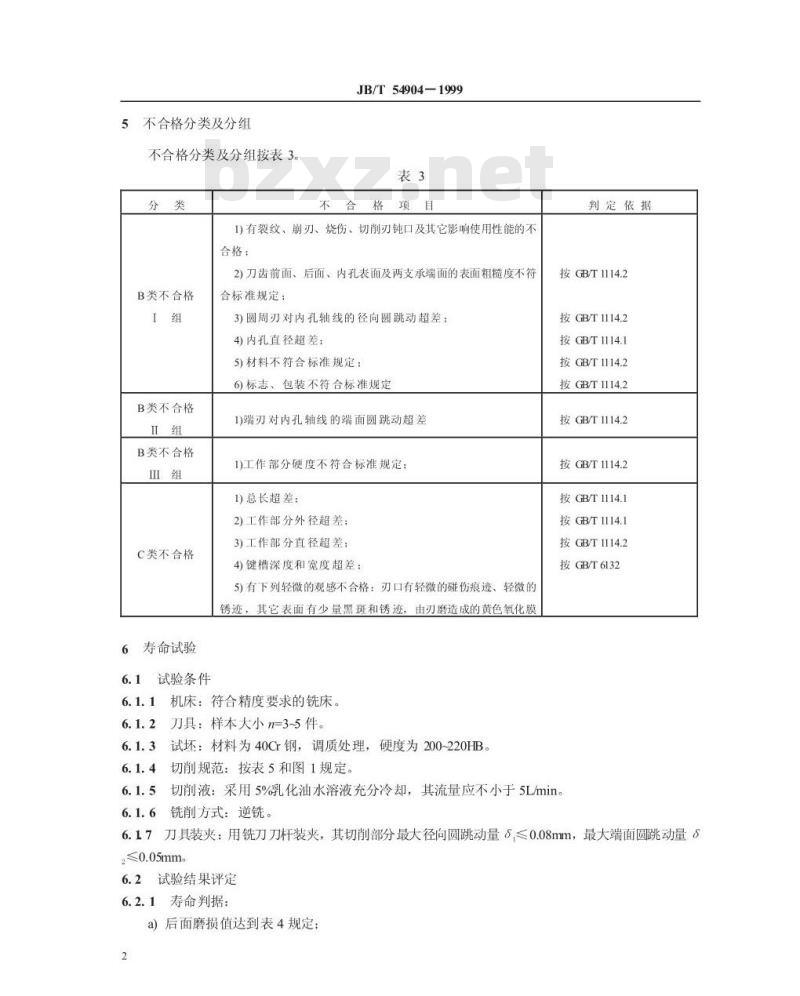

5不合格分类及分组
不合格分类及分组按表3
JB/T54904—1999
不合格
1)有裂纹、崩刃、烧伤、切削刃钝口及其它影响使用性能的不合格：
2)刀齿前面、后面、内孔表面及两支承端面的表面粗糙度不符B类不合格
B类不合格
B类不合格
C类不合格
6寿命试验
试验条件
合标准规定：
3)圆周刃对内孔轴线的径向圆跳动超差；4)内孔直径超差；
5)材料不符合标准规定：
の标志、包装不符合标准规定
1)端刃对内孔轴线的端面圆跳动超差1)工作部分硬度不符合标准规定：1)总长超差：
2)工作部分外径超差：
3)工作部分直径超差：
4)键槽深度和宽度超差：
5）有下列轻微的观感不合格：刃口有轻微的碰伤痕迹、轻微的锈迹，其它表面有少量黑斑和锈迹，由刃磨造成的黄色氧化膜6.1.1
机床：符合精度要求的铣床。
6.1.2刀具：样本大小n=3-5件。6.1.3试坏：材料为40Cr钢，调质处理，硬度为200~220HB。切削规范：按表5和图1规定。
判定依据
按GB/T1114.2
按GB/T1114.2
按GB/T1114.1
按GB/T1114.2
按GB/T1114.2
按GB/T1114.2
按GB/T1114.2
按GB/T1114.1
按GB/T1114.1
按GB/T1114.2
按GB/T6132
切削液：采用5%乳化油水溶液充分冷却，其流量应不小于5L/min。6.1.5
铣削方式：逆铣。
6.17刀具装夹：用铣刀刀杆装夹，其切削部分最大径向圆跳动量8≤0.08mm，最大端面圆跳动量S2≤0.05mm。
6.2试验结果评定
6.2.1寿命判据：
a)后面磨损值达到表4规定：
JB/T54904—1999
或其它不能正常切削的现象。

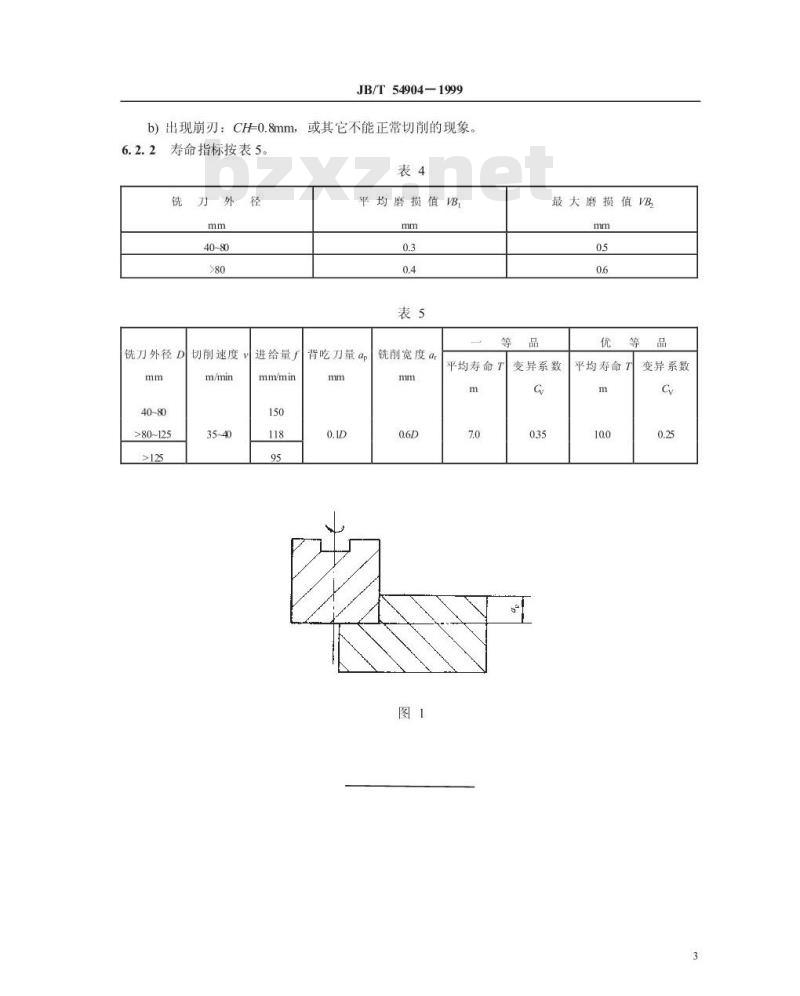

b）出现崩刃：CH=0.8mm，
2寿命指标按表5。
铣刀外径
铣刀外径D
>80~125
切削速度
进给量厂
mm/min
平均磨损值VB
背吃刀量ap
铣削宽度ar
平均寿命T
最大磨损值VB
变异系数
平均寿命T
变异系数
机械行业标准
套式立铣刀产品质量分等
（内部使用）
JB/T54904-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数80002000年5月第一版
2000年5月第一次印刷
印数1-500
定价1000元
编号99-1769
机械工业标准服务网：http:/hvwwJB.ac.cn66106
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
