【国家标准(GB)】 金属肖氏硬度试验方法

GB/T4341--2001

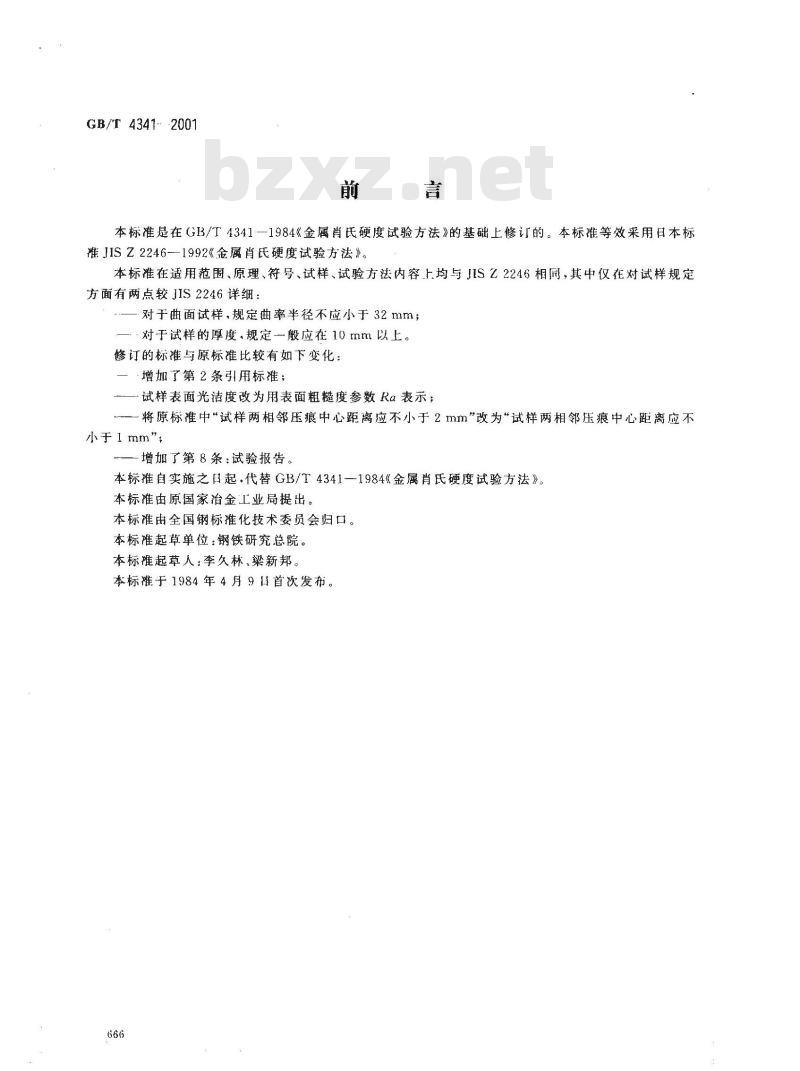

本标准是在GB/T4341—1984《金属肖氏硬度试验方法》的基础上修订的。本标准等效采用日本标准JISZ2246--1992《金属肖氏硬度试验方法》。本标准在适用范围、原理、符号、试样、试验方法内容上均与JIS乙2246相同，其中仅在对试样规定方面有两点较JIS2246详细：
对于曲面试样，规定曲率半径不应小于32mm；对于试样的厚度规定一般应在10mm以上。修订的标准与原标准比较有如下变化：一·增加了第2条引用标推；
—试样表面光洁度改为用表面粗糙度参数Ra表示；一将原标准中“试样两相邻压痕中心距离应不小于2mm”改为“试样两相邻压痕中心距离应不小于 1mm”；
增加了第8条：试验报告。
本标准自实施之起·代替GB/T4341—1984《金属肖氏硬度试验方法》。本标准由原国家冶金工业局提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：钢铁研究总院。本标雄起草人：李久林、梁新邦。本标准于1984年4月9口首次发布。666
1范围

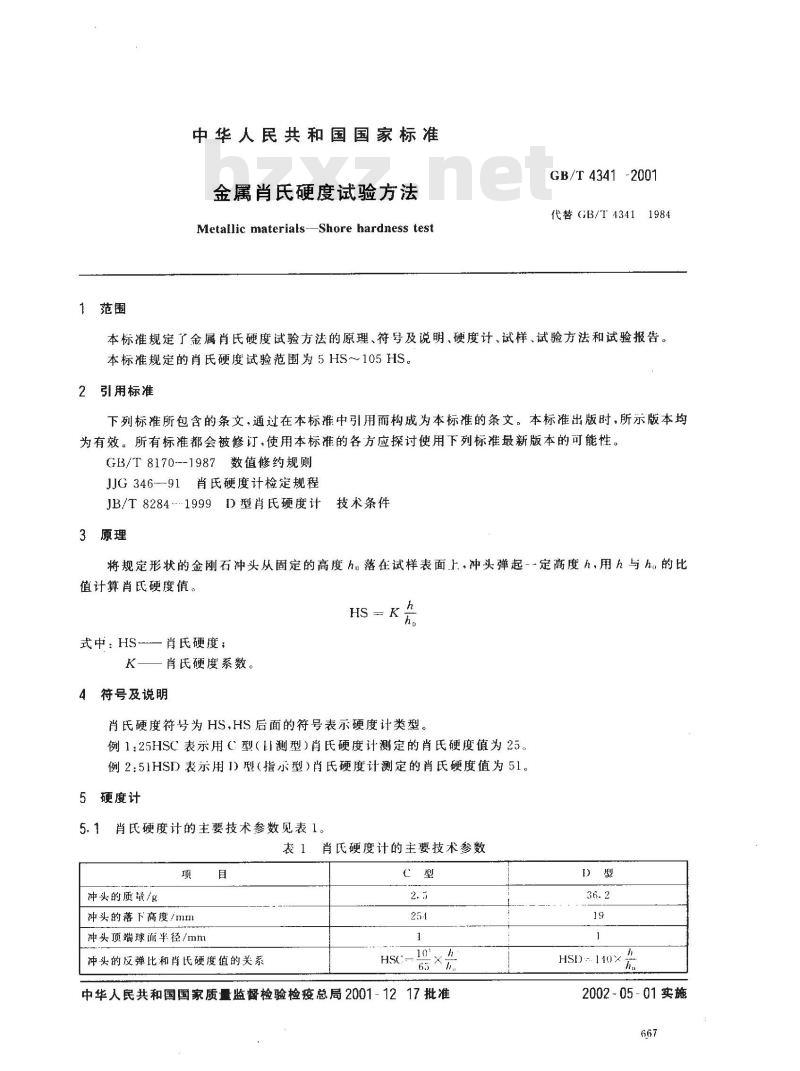

中华人民共和国国家标准
金属肖氏硬度试验方法
Metallic materials--Shore hardness testGB/T 4341-2001
代替（GB/T43411984
本标准规定了金属肖氏硬度试验方法的原理、符号及说明、硬度计、试样、试验方法和试验报告。本标准规定的肖氏硬度试验范围为5HS～105HS。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170--1987数值修约规则
JJG346--91肖氏硬度计检定规程JB/T82841999D型肖氏硬度计
技术条件
3原理
将规定形状的金刚石冲头从固定的高度h，落在试样表面上，冲头弹起-定高度h.用h与h，的比值计算肖氏硬度值。
式中：HS
肖氏硬度；
肖氏硬度系数。
4符号及说明
肖氏硬度符号为HS,HS后面的符号表示硬度计类型。例1：25HSC表示用C型（II测型）肖氏硬度计测定的肖氏硬度值为25。例2：51HSD表示用I）型（指示型）肖氏硬度计测定的肖氏硬度值为51。5硬度计
肖氏硬度计的主要技术参数见表1。表1
肖氏硬度计的主要技术参数
冲头的质量/g
冲头的落下高度/nm
冲头顶端球面半径/mm
冲头的反弹比和肖氏硬度值的关系C型
中华人民共和国国家质量监督检验检疫总局2001-1217批准1型
HSD - 140×
2002-05-01实施
GB/T 4341-—2001wwW.bzxz.Net

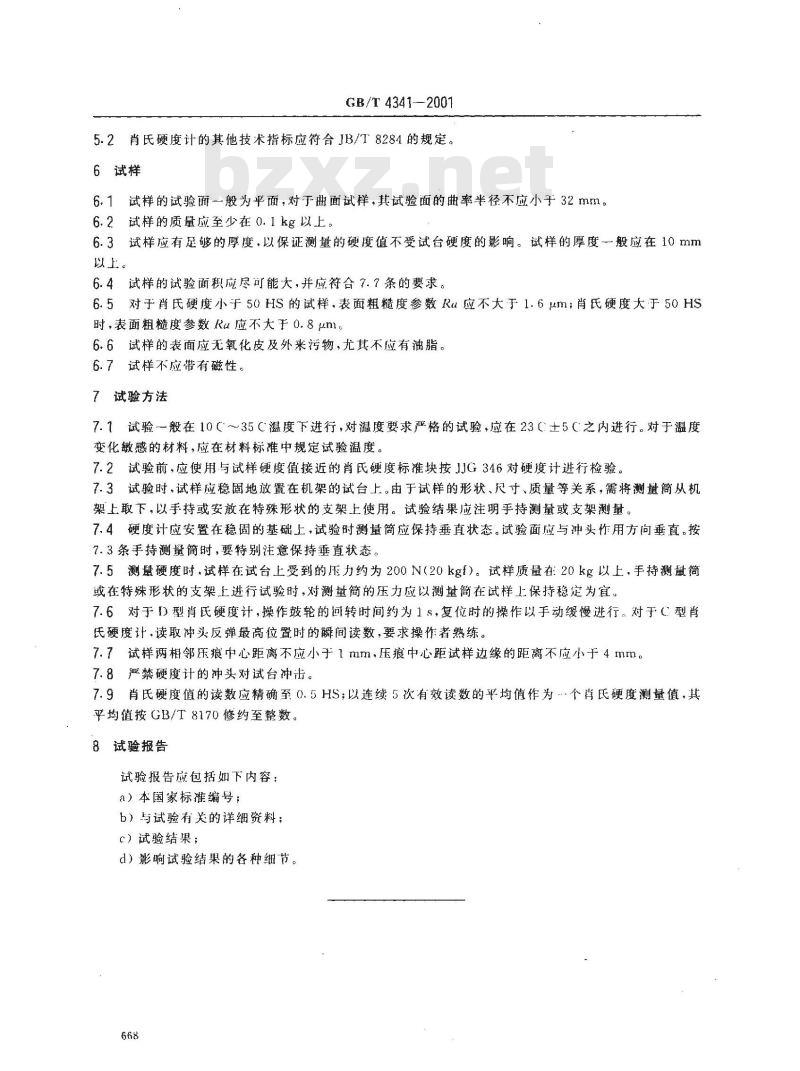

5.2肖氏硬度计的其他技术指标应符合JB/T8284的规定。6试样
6.1试样的试验面一般为平面，对于曲面试样，其试验面的曲率半径不应小于32mm。6.2试样的质量应至少在0.1kg以上。6.3试样应有足够的厚度，以保证测量的硬度值不受试台硬度的影响。试样的厚度一般应在10 mm以上。
6.4试样的试验面积应尽可能大，并应符合7.？条的要求。6.5对于肖氏硬度小于50HS的试样、表面粗糙度参数Ru应不大于1.6μm；肖氏硬度大于50HS时，表面粗糙度参数Ru应不大于0.8um6.6试样的表面应无氧化皮及外来污物，尤其不应有油脂。试样不应带有磁性。
7试验方法
7.1试验一般在10（～~35温度下进行，对温度要求严格的试验，应在23（士5C之内进行。对于温度变化敏感的材料，应在材料标准中规定试验温度。7.2试验前，应使用与试样硬度值接近的肖氏硬度标准块按JJG346对硬度计进行检验。7.3试验时，试样应稳固地放置在机架的试台上。由于试样的形状、尺寸、质量等关系，需将测量简从机架上取下，以手持或安放在特殊形状的支架上使用。试验结果应注明手持测量或支架测量7.4硬度计应安置在稳固的基础上，试验时测量简应保持垂直状态。试验面应与冲头作用方问垂直。按7.3条手持测量筒时，要特别注意保持垂直状态。7.5测量硬度时，试样在试台上受到的压力约为200N（20kgf）。试样质量在20kg以上，手持测量筒或在特殊形状的支架上进行试验时，对测量简的压力应以测筒在试样上保持稳定为宜。7.6对于D型肖氏硬度计，操作鼓轮的间转时间约为1S，复位时的操作以手动缓慢进行。对于C型肖氏硬度计，读取冲头反弹最高位置时的瞬间读数，要求操作者熟练。7.7试样两相邻压痕中心距离不应小于1 mm.压痕中心距试样边缘的距离不应小于4mm。7.8严禁硬度计的冲头对试台冲击。7.9肖氏硬度值的读数应精确至0.5HS；以连续5次有效读数的平均值作为个肖氏硬度测量值，其平均值按GB/T8170修约至整数。8试验报告
试验报告应包括如下内容：
a）本国家标准编号；
b）与试验有关的详细资料；
c）试验结渠；
d）影响试验结果的各种细节。
