【国家标准(GB)】 氟石化学分析方法 重量法测定105℃质损量

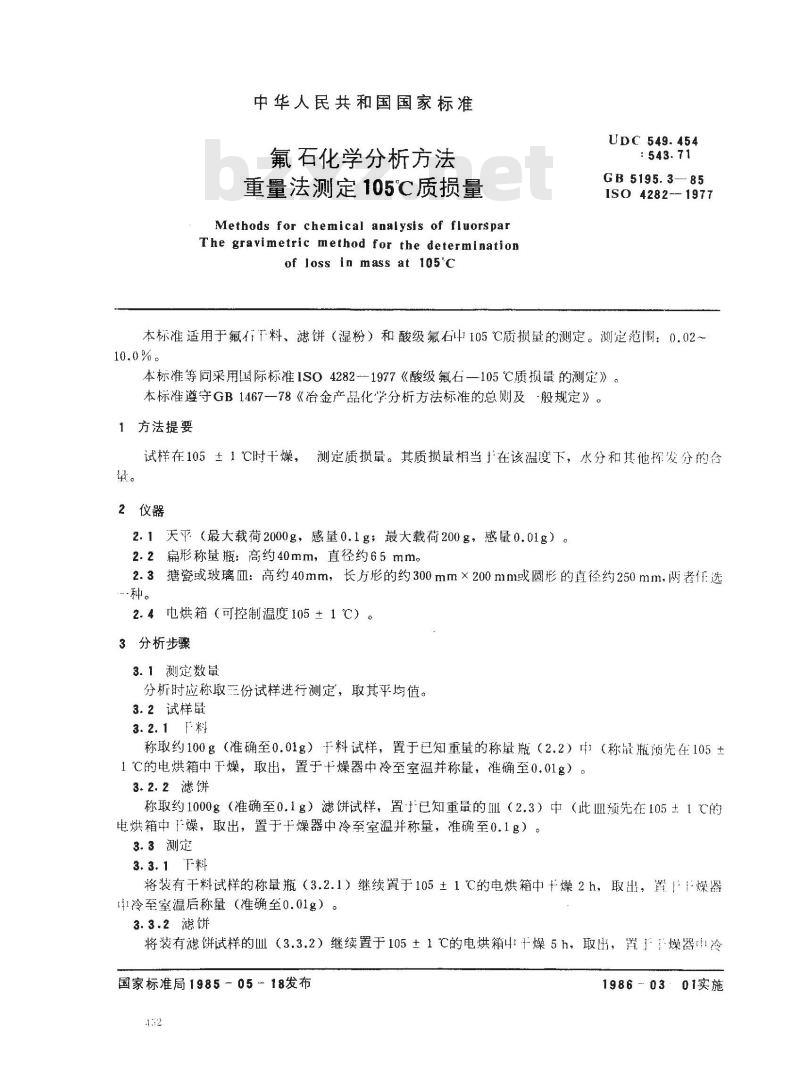

中华人民共和国国家标准
氟石化学分析方法
重量法测定105℃质损量
Methods for chemical analysis of fluorsparThe gravimetric method for the determinationof loss in mass at 105'C
UDC549.454
GB 5195.3— 85Www.bzxZ.net
ISO 4282--1977
本标准适用于氟存料、滤饼（湿粉）和酸级氟石中105℃质损量的测定。测定范围：0.02～10.0%。
本标准等同采用国际标准ISO4282--1977《酸级氟右—105℃质损量的测定》。本标准遵守GB1467—78《冶金产品化学分析方法标准的总则及-般规定》。1方法提要
试样在105土1℃时干燥，测定质损量。其质量相当在该温度下，水分和其他挥发分的合量。
2仪器
2.1天平（最大载荷2000g，感量0.1g；最大载荷200g，感0.01g）。2.2扁形称量瓶：高约40mm，直径约65mm。2.3塘瓷或玻璃皿：高约40mm，长方形的约300mm×200mm或圆形的直径约250mm，两者任：选-种。
2.4电烘箱（可控制温度105±1℃）。3分析步骤
3.1测定数量
分析时应称取三份试样进行测定，取其平均值。3.2试样鼠
3.2.1F料
称取约100g（准确至0.01g）于料试样，置于已知重量的称量瓶（2.2）中（称量瓶预先在105土1℃的电烘箱中干燥，取出，置于燥器中冷至室温并称量，准确至0.01g）。3.2.2滤饼
称取约1000g（准确至0.1g）滤饼试样，置已知重量的Ⅲl（2.3）中（此Ⅲ预先在105±1℃的电烘箱中于燥，取出，置于于燥器中冷至室温并称量，准确至0.1g）。3.3测定
3.3.1F料
将装有干料试样的称量瓶（3.2.1）继续置于105±1℃的电烘箱中+燥2h，取出，燥器中冷至室温后称量（准确至0.01g）。3.3.2滤饼
将装有滤饼试样的血（3.3.2）继续置于105±1℃的电烘箱4十燥5h，取出，了燥器中冷国家标准局1985-0518发布
1986-03·01实施

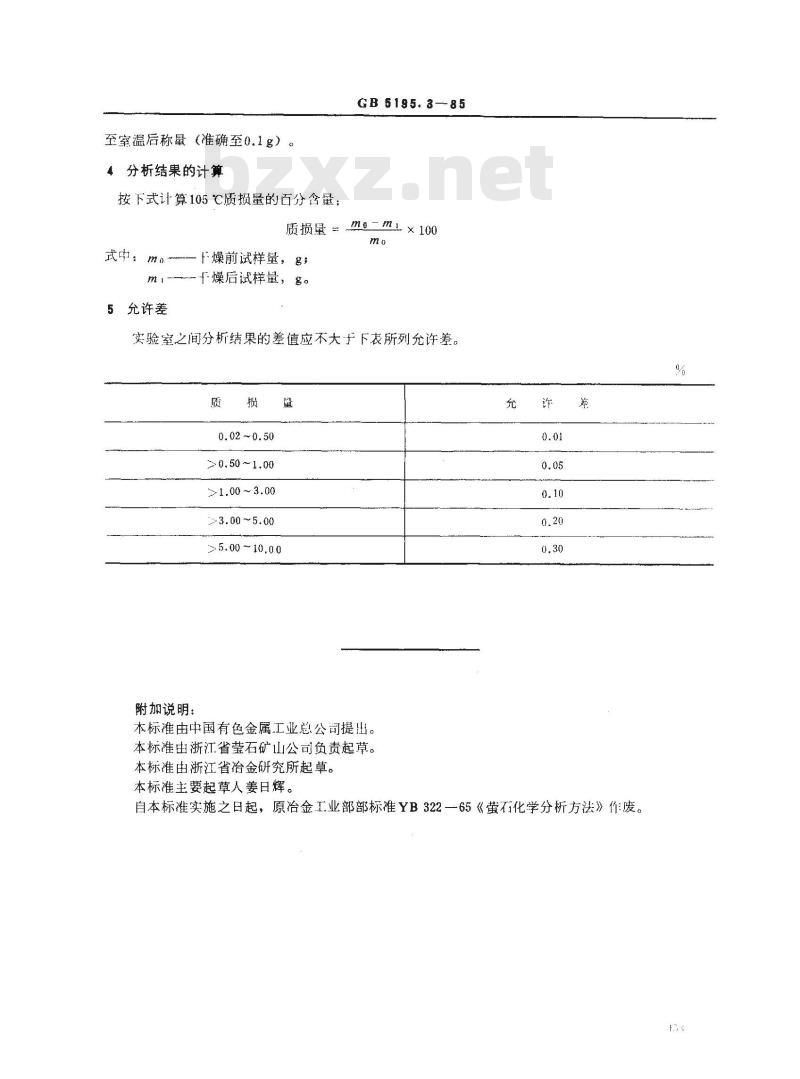

至室温后称量（准确至0.1g）。4分析结果的计算
按下式计算105℃质损量的百分含量：GB 5195.3-85
质损量=mo=ml×100
式中：mof燥前试样量，g；
mi+燥后试样量，g。
5允许差
实验室之间分析结果的差值应不大于下表所列允许差。质
0.02~0.50
>0.50 ～1.00
1.00~3.00
3.00~5.00
≥5.00~10.00
附加说明：
本标准由中国有色金属工业总公司提出。本标准由浙江省莹石矿山公司负责起草。本标准由浙江省冶金研究所起草。本标准主要起草人姜日辉。
自本标准实施之日起，原冶金工业部部标准YB322一65《萤石化学分析方法》作废。%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
