【国家标准(GB)】 电热设备用云母板

GB/T5022—1998

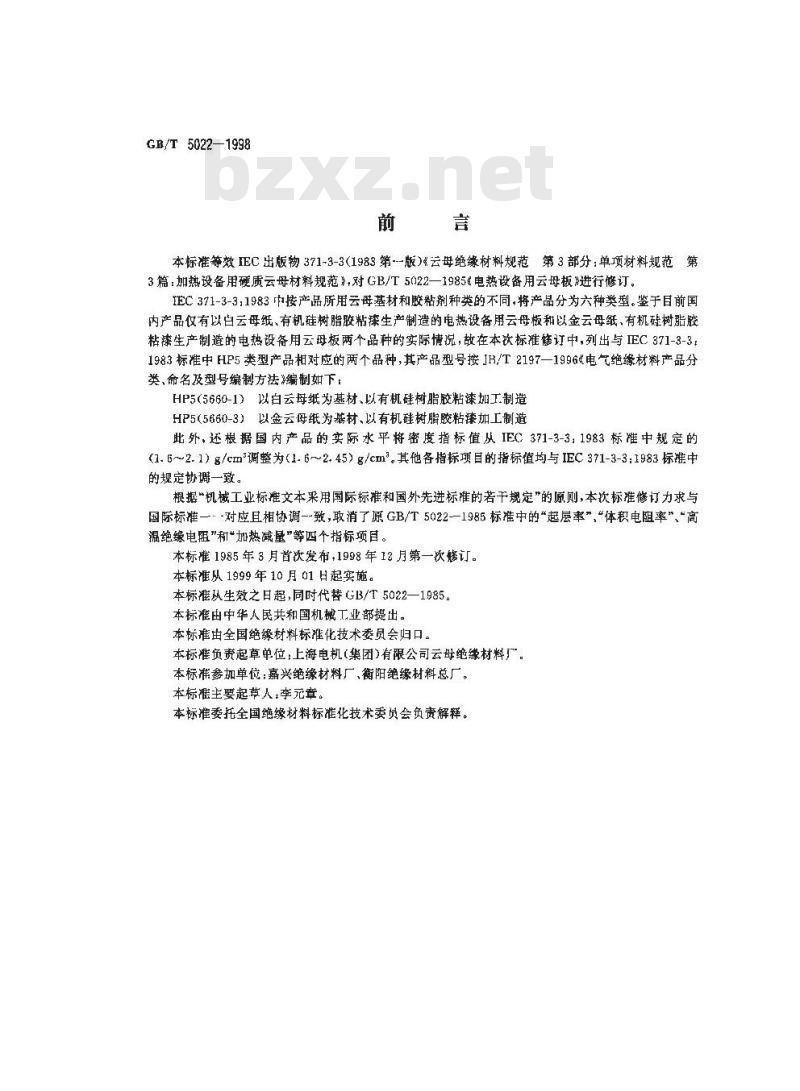

本标准等效IEC出版物371-3-3(1983第--版）云母绝缘材料规范第3部分：单项材料规范第3篇：加热设备用硬质云母材料规范，对GB/T5022—1985电热设备用云母板进行修订。EC371-3-3，1983中按产品所用云母基材和胶粘剂种类的不同，将产品分为六种类型。鉴于目前国内产品仅有以白云母纸、有机硅树脂胶粘漆生产制造的电热设备用云母板和以金云母纸，有机硅树脂胶粘漆生产制造的电热设备用云母板两个品种的实际情说，故在本饮标准修订中，列出与EC371-3-3，1983标准中HP5类型产品相对应的两个品种，其产品型号按JH/T2197—1996电气绝缘材料产品分类，命名及型号编制方法\编制如下HP5(5660-1）以白云母纸为基材、以有机硅树脂胶粘漆加工制造HP5(5660-3）以金云母纸为基材、以有机硅树脂胶粘漆加工制道此外，还根据国内产品的实际水平将密度指标值从 IEC 371-3-3,1983 标准中规定的(1.6~2.1）g/cm调整为（1.6~2.45）/cm。其他各指标项目的指标值均与IEC371-3-3：1983标摊中的规定协一致。
根据\机械工业标准文本采用国际标准和国外先进标准的若干规定”的原则，本次标准修订力求与国际标准—…-对应且相协调—-致,取消了原 GB/T 5022-—1985 标准中的“起层率”，“体积电阻率”、“高温绝缘电阻”种加热减量”等四个指标项目。本标准1985年3月首次发布，1998年12月第一次修订。本标准从1999年10月01日起实施，本标准从生效之日起，同时代替GB/T5022—1985。本标准由中华人民共和国机械工业部提出。本标准由全国绝缘材料标雅化技术委员会归口。本标准负责起草单位：上海电机集团)有限公司云母绝缘材料厂。本标准参加单位：幕兴绝缘材料厂，衡阳绝缘材料总厂。本标准主要起草人李元章。
本标准委托全国绝缘材料标准化技术委员会负责解释。GB/T5022—1998

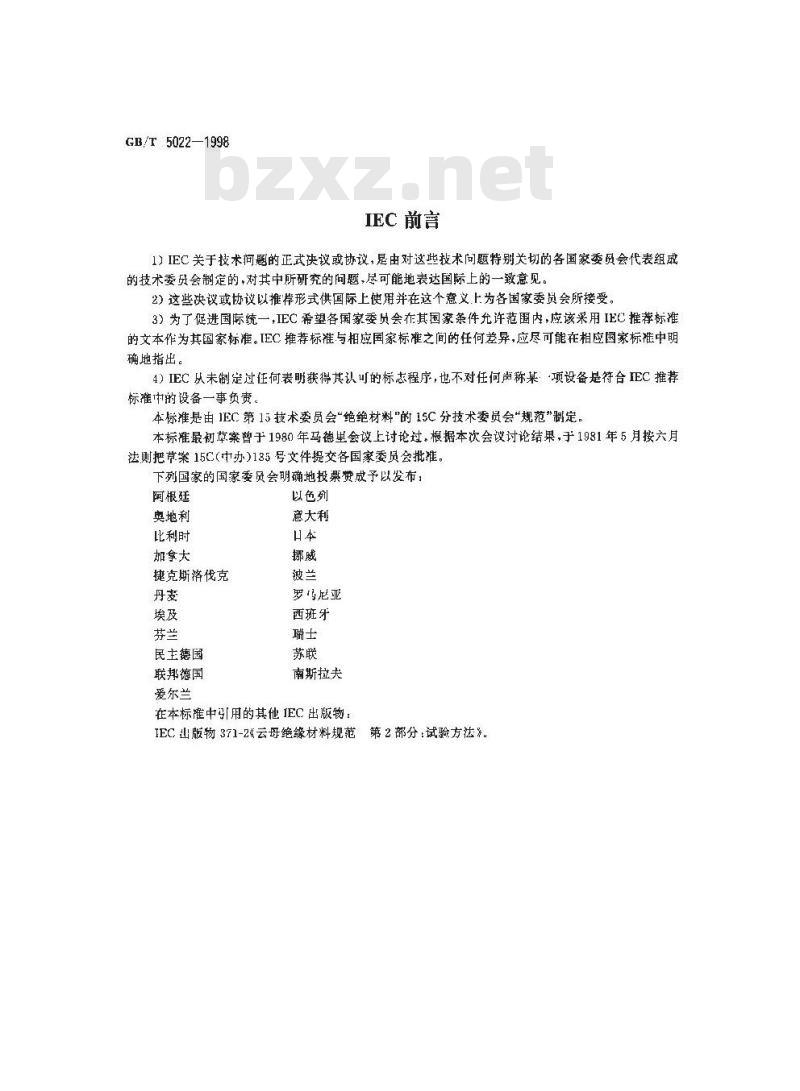

IEC前言
1】IEC关于技术问题的正式决议或协议，是由对这些技术问题特别关切的各国家委员会代表组成的技术委员会制定的，对其中所研究的问题，尽可能地表达国际上的一致意见。2）这些决议或协议以推荐形式供国际上使用并在这个意义,上为各国家委员会所接受。3）为了促进国际统一,IEC希望各国家委员会在其国家条件允许范围内，应该采用IEC推荐标准的文本作为其国家标准。IEC推荐标准与相应国家标准之间的任何差异，应尽可能在相应国家标准中明确地指出。
4)IEC从未制定过任何表明获得其认可的标志程序，也不对任何肖称某：·项设备是符合IEC推荐标准中的设备一事负责。
本标准是由IEC第15技术委员会\绝绝材料\的15C分技术委员会“规范”制定。本标准最初草案曾于1980年马德里会议上讨论过。根据本次会议讨论结果，于1981年5月按六月法则把节案15C(中办)135号文件提交各国家委员会批推。下列国家的国家委员会明确地投票赞成予以发布，阿根廷
奥地利
比利时
加拿大
捷克斯落伐克
民主德国
联邦德国
爱尔兰
以色列
意大利
罗马尼亚
西班牙
南斯拉夫
在本标难中引用的其他IEC出版物：IEC山版物371-2&云母绝缘材料规范第2部分！试验方法%
1范围

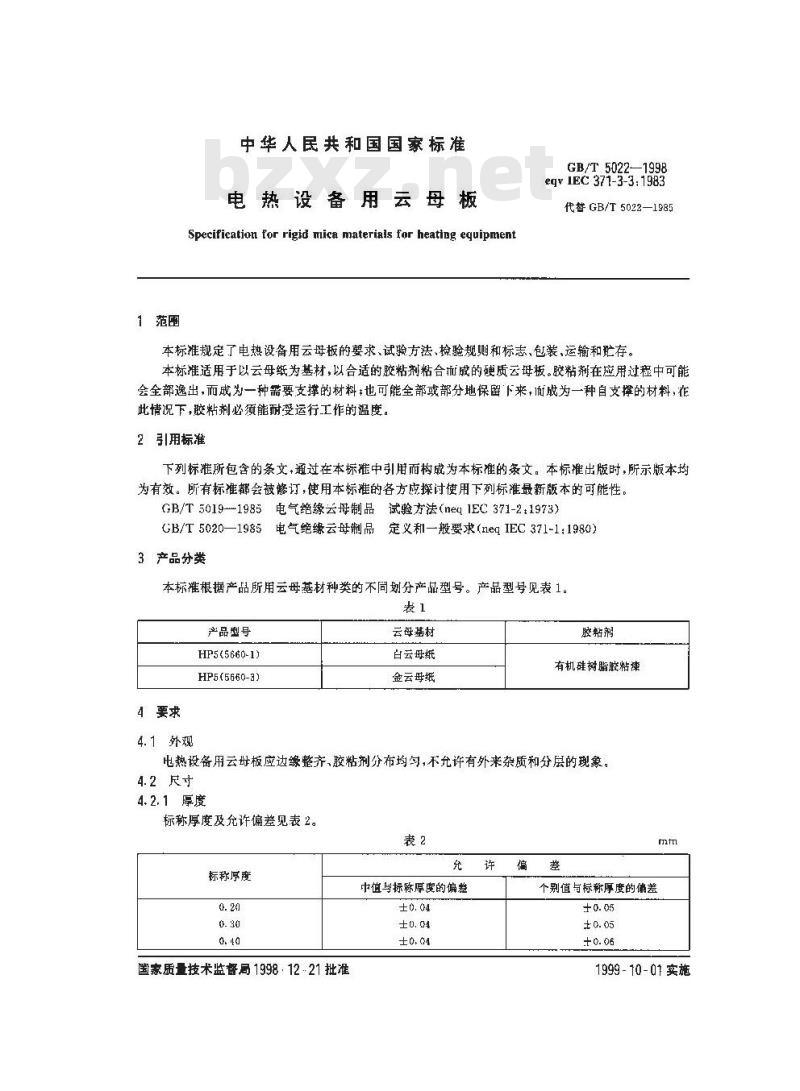

中华人民共和国国家标准wwW.bzxz.Net
电热设备用云母板
Specification for rigid mica materials for heating equipmentGB/T 5022—1998
qq1EC371-3-3:1983
代替 GB/T 5022—1985
本标准规定了电热设备用云母板的要求、试验方法捡验规则和标志、包装，运输和贮存。本标准适用于以云母纸为基材，以合适的胶粘剂粘合而成的硬质云母板。胶粘剂在应用过程中可能会全部逸出，而成划一种需要支撑的材料:也可能全部或部分地保留下来，而成为一种自支择的材料，在此情况下，胶粘剂必须能耐受运行工作的温度。2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5019-1985电气绝缘云母制品试验方法（neq1EC371-2：1973）GB/T5020—1985电气绝缘云母制品定义和一般要求（neqIEC371-1:1980）3产品分类
本标准根据产品所用云母基材种类的不同划分产品型号。产品型号见表1。表1
产品型号
HP5(5660-1)
HP5(5660-3)
4要求
4.1外观
云母基材
白云母纸
金云母纸
胶粘剂
有机硅树脂胶粘漆
电热设备用云母板应边缘整齐，胶粘剂分布均匀，不允许有外来杂质和分层的现象。4.2尺寸
4.2. 1 厚度
标称厚度及允许偏差见表2。
标称厚度
中值与标称厚度的偏差
国家质量技术监督局1998·12-21批准±0. 04
个别值与标称厚度的储差
1999-10-01实施
标称厚度
1.00以上
GB/T 5022-1998

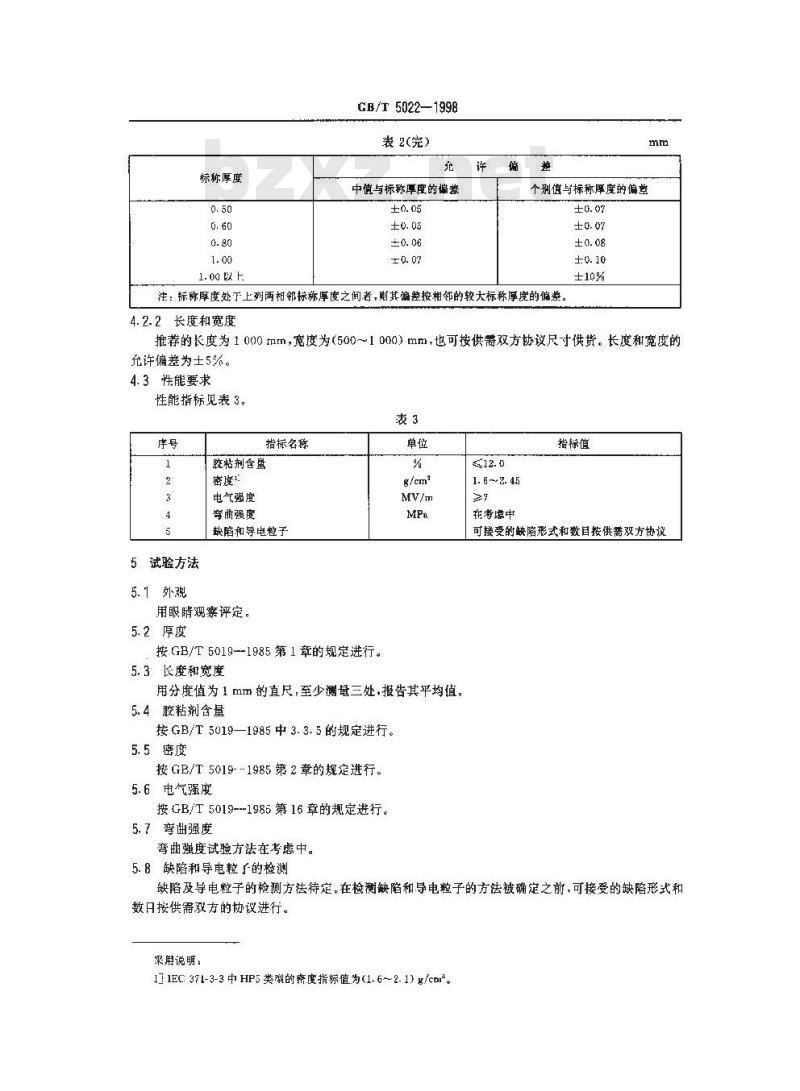

表2(完）
中情与标称厚度的体差
个别值与标称厚度的偏些
注：标称厚度处于上列两相邻标称厚度之间者,则其偏差按相邻的较大标称厚度的偏差。4.2.2长度和宽度
推荐的长度为1000mm，宽度为（500~1000）mm，也可按供需双方协议尺寸供货。长度和宽度的允许偏差为士5%。
4.3性能要求
性能指标见表 3。
5试验方法
5.1外观
指标名称
胶粘剂含蛋
密度！
电气强度
弯葡强度
缺陷和导电粒子
用眼观察评定。
5.2厚度
按 GB/T 5019--1985第1章的规定进行。5.3长度和宽度
用分度值为1 mm的直尺,至少测量三处，报告其平均值。5.4胶粘剂含量
接GB/T5019—1985中3.3.5的规定进行。5.5密度
按GB/T5019-~1985第2章的规定进行。5.6电气强度
按GB/T 5019--1985第16章的规定进行。5.7弯曲强度
弯曲强度试验方法在考虑中。
5.8缺陷和导电粒了的检测
1. 6 ~ 2. 45
在考虑中
指标值
可接受的缺陷形式和数目按供需双方协议缺陷及导电粒子的检测方法待定。在检测缺陷和导电粒子的方法被确定之前,可接受的缺陷形式和数日按供需双方的协议进行。
采用说明：
11 1EC: 371-3-3 中 HP5 类型的疗度指标值为(1. 6~~2. 1) g/cnr。6检验规则
GB/T5022—1998

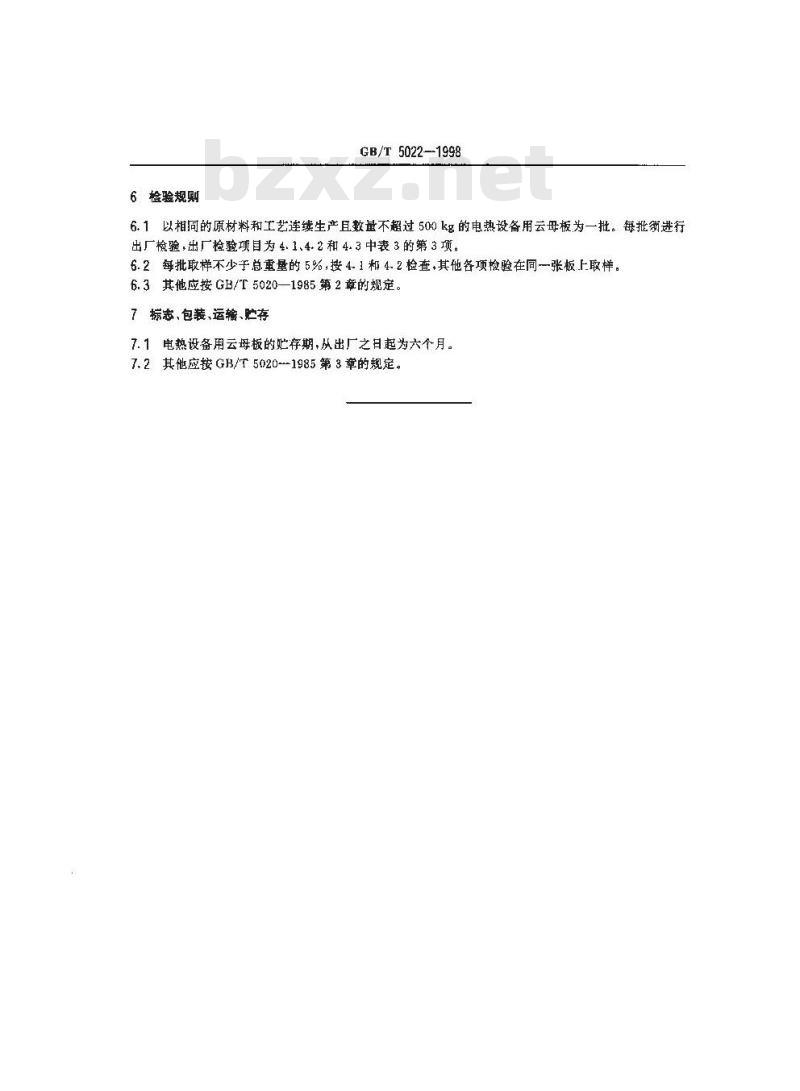

6.1以相同的原材料和工艺连续生产且数量不超过 500kg的电热设备用云母板为一批。每批须进行出厂检验，出厂检验项目为 4. 1、4. 2 和 4.3 中表 3的第 3 项。6.2每批取样不少于总重量的5%，按4-1和4.2检查其他各项检验在同一张板上取样。6.3其他应按GB/T5020—1985第2章的规定。7标志、包装、运输、贮存
7.1电热设备用云母板的贮存期，从出厂之日起为六个月。7.2其他应按GB/T50201985第3牵的规定。
