【机械行业标准(JB)】 配合饲料加工机组 技术条件

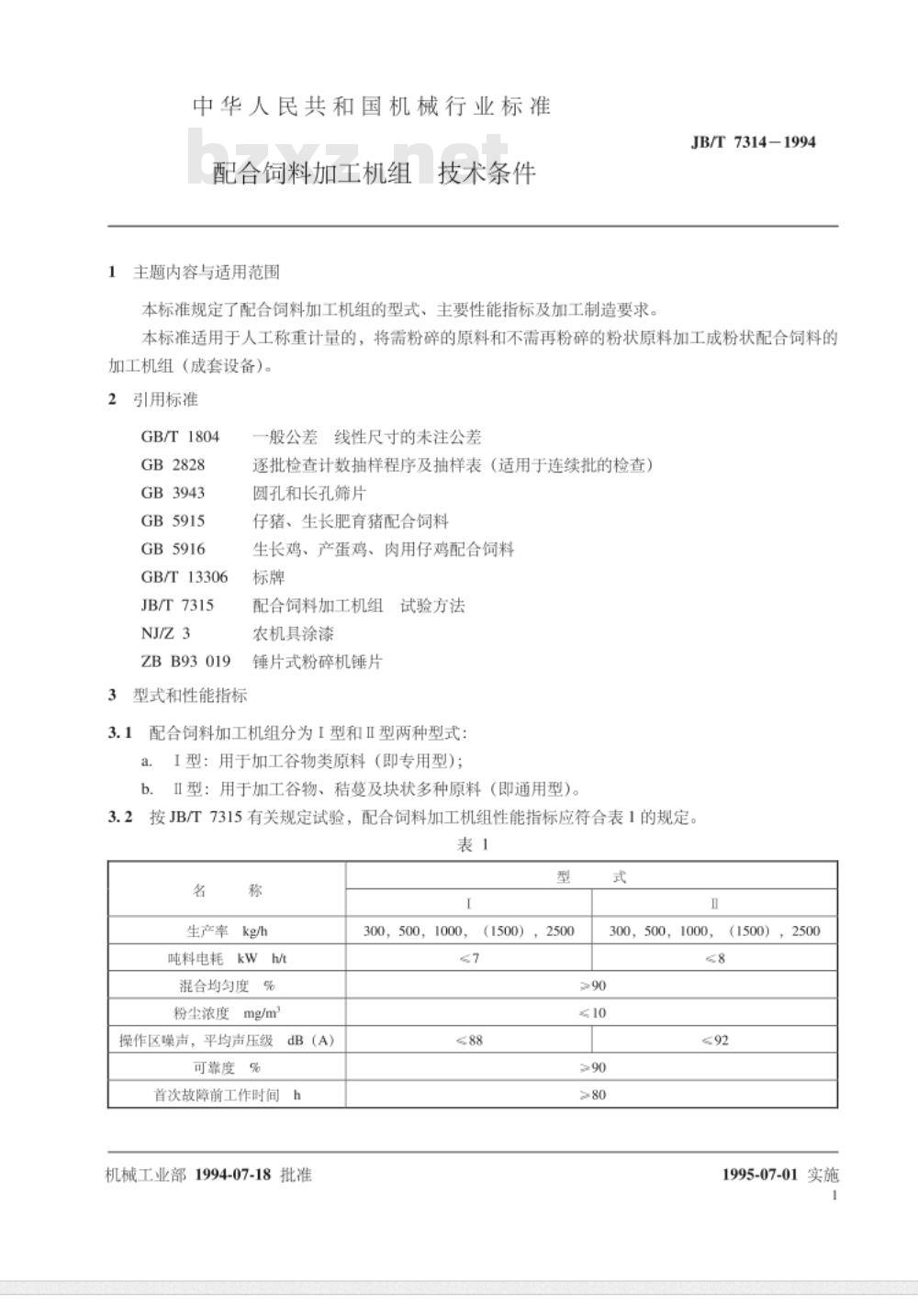

JB/T 7314-1994 配合饲料加工机组 中华人民共和国机械行业标准 1994年07月18日发布，1995年07月01日实施 1 主题内容与适用范围 本标准规定了配合饲料加工机组的型式、主要性能指标及加工制造要求。JB/T 7314-1994 本标准适用于人工称重计量的，将需粉碎的原料和不需再粉碎的粉状原料加工成粉状配合饲料的加工机组（成套设备）。 2 引用标准 GB/T 1804 GB2828 GB3943 GB5915 GB5916 GB/T 13306 JB/T7315 NJ/Z3 ZBB93019 3 型式和性能指标 3.1 配合饲料加工机组分为I型和Ⅱ型两种型式： I型：用于加工谷物类原料（即专用型）；Ⅱ型：用于加工谷物、秸秆及块状多种原料（即通用型）。 按JB/T7315有关规定试验，配合饲料加工机组性能指标应符合表1的规定。 表1 配合饲料加工机组性能指标 | 名称 | 生产率(kg/h) | 吨料电耗(kWh/t) | 混合均匀度 | 粉尘浓度(mg/m²) | 操作区噪声(dB(A)) | 可靠度(%) | 首次故障前工作时间(h) | |------|--------------|----------------|------------|------------------|------------------|------------|------------------------| | I型 | 300, 500, 1000, (1500), 2500 | ≤7 | ≤88 | ≤10 | ≥90 | 90 | 80 | | II型 | 300, 500, 1000, (1500), 2500 | ≤8 | ≥90 | ≤10 | ≤92 | 90 | 80 | 4 技术要求 4.1 配合饲料加工机组应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 4.2 配合饲料加工机组的结构应保证粉碎粒度可调，工作部件可更换。 4.3 加工出的配合饲料成品质量指标应符合GB5915、GB5916等有关标准规定。 4.4 图样上零件的未注公差尺寸，加工部位按GB/T1804规定的f级（精密级）制造；非加工部位按c级（粗糙级）制造。 4.5 所有零件的材料应符合国家标准或行业标准。 4.6 铸件表面应平整光滑，不允许有裂纹和影响强度的气孔、夹渣、缺肉等缺陷。 4.7 锻件不应有飞边、毛刺、氧化皮及明显的锤击痕，不允许有过热、脱碳、夹层、裂纹等缺陷。 4.8 钣金件、冷冲压件不允许存在裂纹、起皱、飞边及明显锤击痕。 4.9 切削加工件已加工表面不允许有斑痕及其他机械损伤。 4.10 热处理零件不允许有过烧、裂纹、脱碳、结疤等缺陷。 4.11 焊接件不允许有漏焊、烧穿、未焊透、裂纹等缺陷，焊渣应清除干净，焊缝表面应平整。 4.12 机组涂漆应符合NJ/Z3的要求。 4.13 机组的各单机及组合配套件必须由总装厂质量检验部门检验合格后方可进行装配。所有转动部位和操作部位应灵活，不得有卡碰现象。 5 试验方法 5.1 产品出厂前做单机30分钟的空运转试验，并达到：运转正常、平稳，操作装置灵活可靠，无异常声音；各联接件、紧固件无松动现象；各密封处无渗漏现象；各轴承温度不得高于55℃，温升不超过25℃。 5.2 成批生产的产品，每300台至少抽2台按JB/T7315进行性能试验，并达到产品设计要求。 5.3 整机必须经生产厂检验部门检验合格，并附有产品检验合格证方可出厂。 5.4 订货单位有权按本标准规定对产品抽检。订货单位抽检产品质量时，应按GB2828的规定进行抽样方案由供需双方协商确定。 6 标志、包装、贮存 6.1 每台机组在混合机立筒（卧筒）明显处固定符合GB/T13306规定的产品标牌，主要内容如下： a. 制造厂名称； b. 产品型号、名称； c. 主要技术规格； d. 出厂编号； e. 出厂日期。 6.2 机组的操纵、调控、喂入及输出、安全防护等部位应有工作指示及安全警戒标志。
