【国家标准(GB)】 旋转电机尺寸和输出功率等级 第3部分:小功率装入式电动机 凸缘号BF10~BF50

GB/T 4772.3-1999

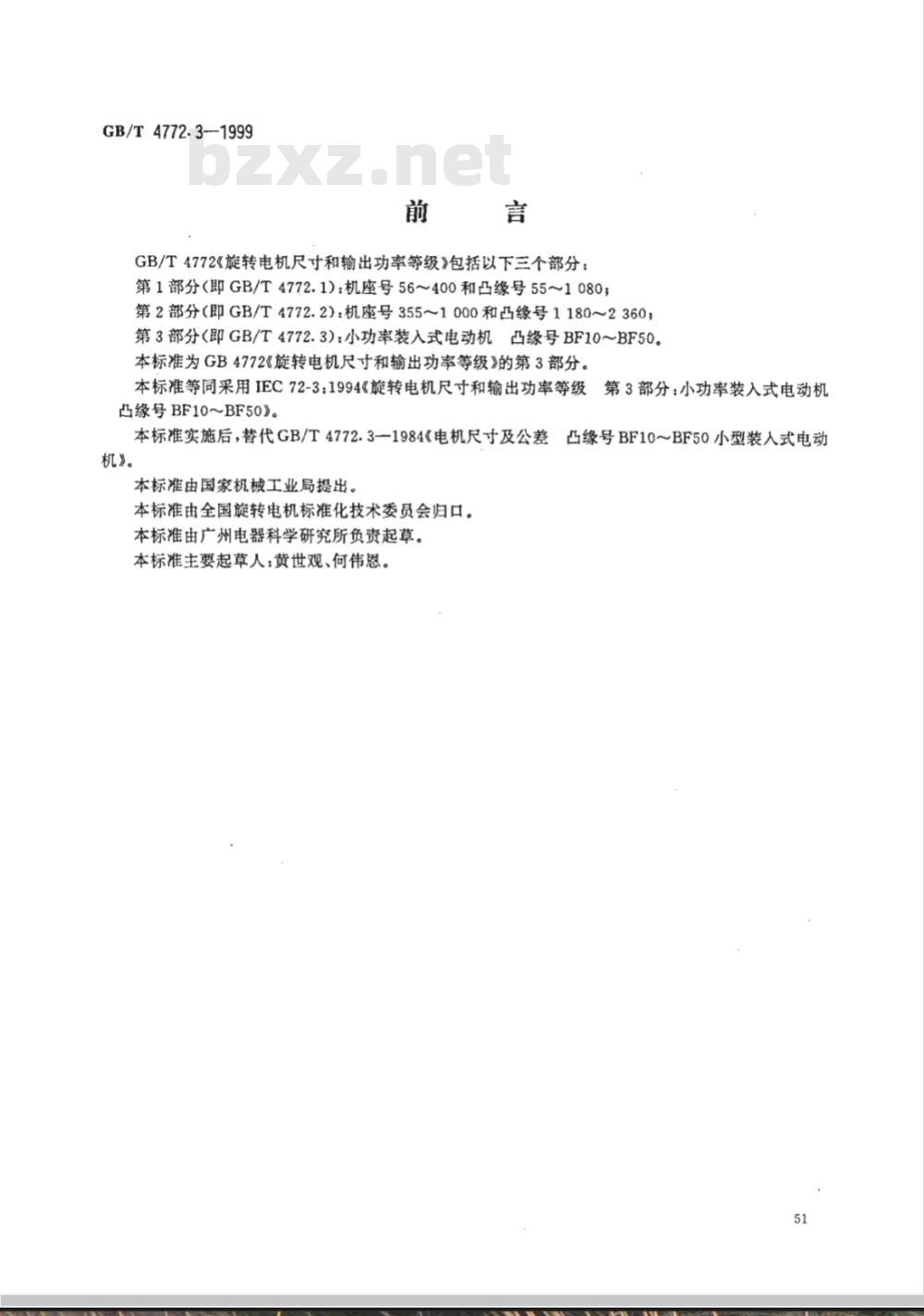

GB/T4772《旋转电机尺寸和输出功率等级》包括以下三个部分：第1部分（即GB/T4772.1)：机座号56～400和凸缘号55～1080；第2部分（即GB/T4772.2)：机座号355～1000和凸缘号1180～2360；第3部分（即GB/T4772.3)：小功率装入式电动机凸缘号BF10~BF50。本标准为GB4772《旋转电机尺寸和输出功率等级》的第3部分。本标准等同采用IEC72-3：1994《旋转电机尺寸和输出功率等级第3部分：小功率装入式电动机
凸缘号BF10BF50》。
本标准实施后，替代GB/T4772.3—1984《电机尺寸及公差凸缘号BF10～BF50小型装入式电动机》。
本标准由国家机械工业局提出。本标准由全国旋转电机标准化技术委员会归口。本标准由广州电器科学研究所负责起草。本标准主要起草人：黄世观、何伟恩。51
GB/T4772.3—1999

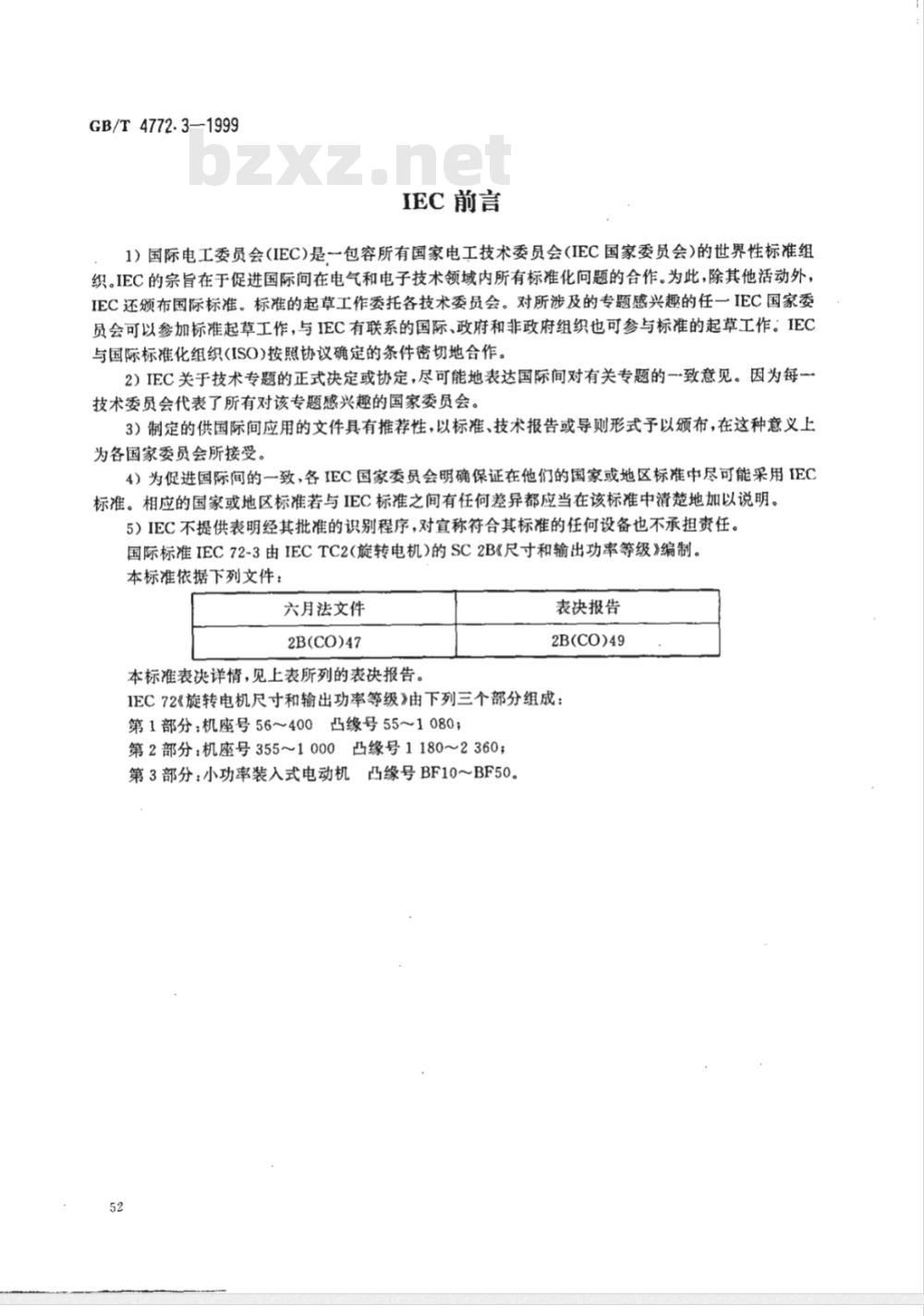

IEC前言
1）国际电工委员会(IEC)是一包容所有国家电工技术委员会(IEC国家委员会）的世界性标准组织。IEC的宗旨在于促进国际间在电气和电子技术领域内所有标准化问题的合作。为此，除其他活动外，IEC还颁布国际标准。标准的起草工作委托各技术委员会。对所涉及的专题感兴趣的任一IEC国家委员会可以参加标准起草工作，与IEC有联系的国际、政府和非政府组织也可参与标准的起草工作。IEC与国际标准化组织(ISO)按照协议确定的条件密切地合作。2）IEC关于技术专题的正式决定或协定，尽可能地表达国际间对有关专题的一致意见。因为每一技术委员会代表了所有对该专题感兴趣的国家委员会。3）制定的供国际间应用的文件具有推荐性，以标准、技术报告或导则形式予以颁布，在这种意义上为各国家委员会所接受。
4）为促进国际间的一致，各IEC国家委员会明确保证在他们的国家或地区标准中尽可能采用IEC标准。相应的国家或地区标准若与IEC标准之间有任何差异都应当在该标准中清楚地加以说明。5）IEC不提供表明经其批准的识别程序，对宣称符合其标准的任何设备也不承担责任。国际标准IEC72-3由IECTC2(旋转电机)的SC2B《尺寸和输出功率等级》编制。本标准依据下列文件：
六月法文件
2B(CO)47
本标准表决详情，见上表所列的表决报告。表决报告
2B(CO)49
IEC72《旋转电机尺寸和输出功率等级》由下列三个部分组成：第1部分：机座号56～400凸缘号551080；第2部分：机座号355~1000凸缘号1180~2360；第3部分：小功率装入式电动机凸缘号BF10～BF50。52
中华人民共和国国家标准
旋转电机尺寸和输出功率等级
第3部分：小功率装入式电动机
凸缘号BF10～BF50
Dimensions and output series forrotating electricalmachinesPart3:Samllbuilt-inmotorsFlangenumbersBF10toBF501范围
GB/T4772.3—1999
idtIEC72-3:1994
代替GB/T4772.3-1984

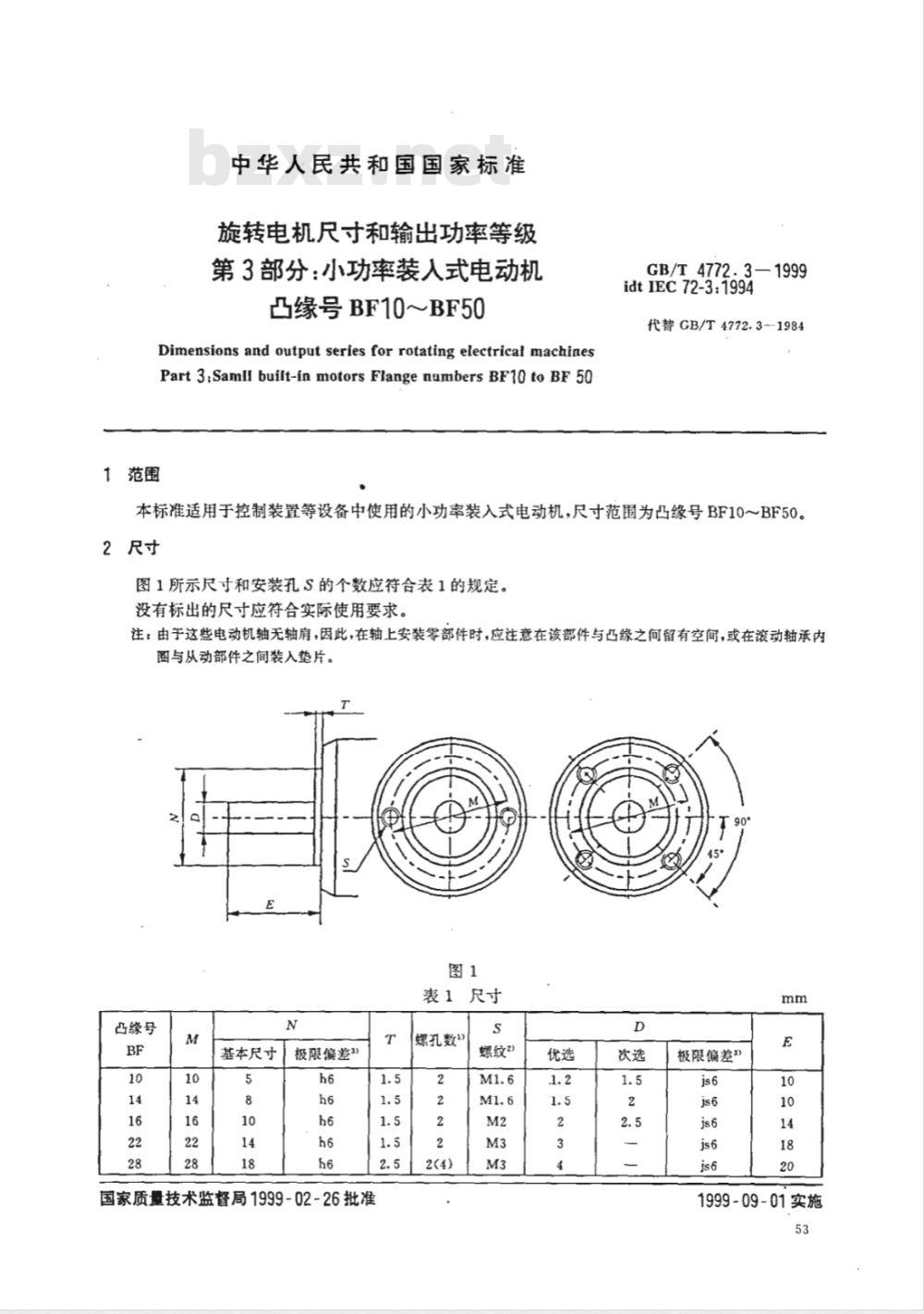

本标准适用于控制装置等设备中使用的小功率装入式电动机，尺寸范围为凸缘号BF10～BF50。2尺寸
图1所示尺寸和安装孔S的个数应符合表1的规定。没有标出的尺寸应符合实际使用要求。注：由于这些电动机轴无轴肩，因此，在轴上安装零部件时，应注意在该部件与凸缘之间留有空间，或在滚动轴承内图与从动部件之间装入垫片。
表1尺寸
凸缘号
基本尺寸
极限偏差3
国家质量技术监督局1999-02-26批准螺孔数
螺纹?
极限偏差3）
1999-09-01实施
凸缘号wwW.bzxz.Net
基本尺寸
极限偏差”
1）括号内的数值尽量避免使用。GB/T4772.3—1999

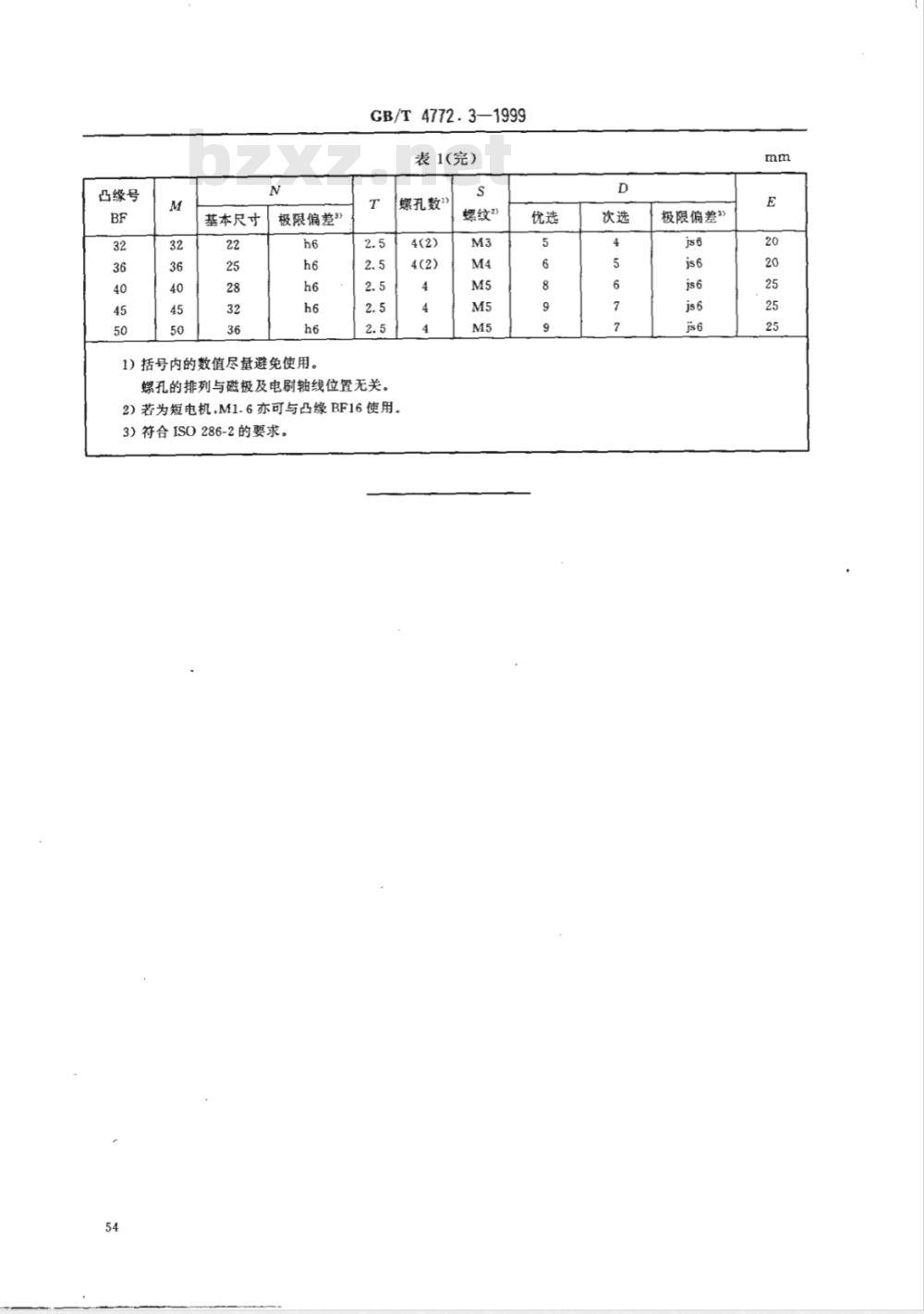

表1(完)
螺孔数\
螺孔的排列与磁极及电刷轴线位置无关。2）若为短电机，M1.6亦可与凸缘BF16使用。3）符合ISO286-2的要求。
螺纹2
极限偏差”
