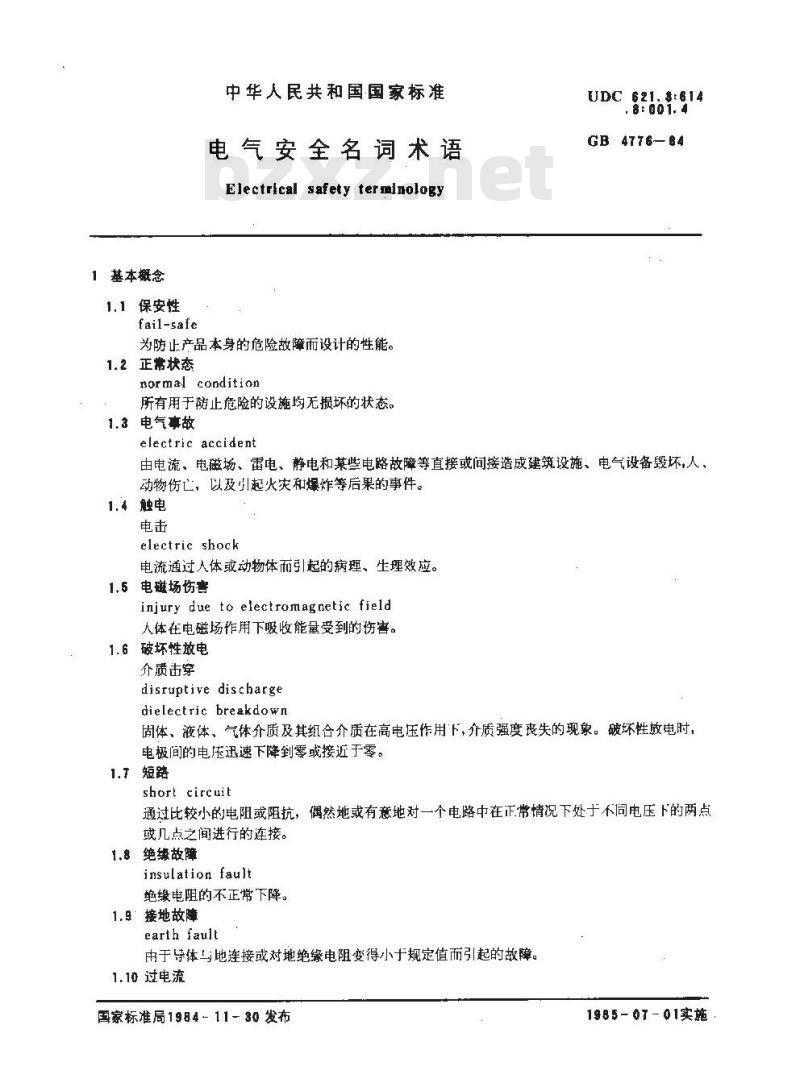

【国家标准(GB)】 电气安全名词术语

1基本念
1.1保安性
fail-safe
中华人民共和国国家标准
电气安全名词术语
Electrical safety terminology为防止产品本身的危险故障而设计的性能。1.2正常状态
normal condition
所有用于防止危险的设施均无损坏的状态。1.3 电气事故
electric accident
UDC 621. $:614
.8:001. 4
GB 4776—84
由电流、电磁场、雷电、静电和某些电路故障等直接或间接造成建筑设施、电气设备毁坏，人、动物伤亡，以及起火灾和爆炸等后果的事件。1.4触电
electric shock
电流通过人体或动物体而引起的病理、生理效应。1.5电磁场伤害
injury due to electromagnetic field人体在电磁场作用下吸收能量受到的伤害。1.6破坏性放电
介质击穿
disruptive discharge
dielectric breakdown
固体、液体、气体介质及其组合介质在高电压作用下，介质强度丧失的现象。破坏性放电时，电极间的电压迅速下降到零或接近于零。短路
short circuit
通过比较小的电阻或阻抗，偶然地或有意地对一个电路中在正常情况下处于不同电压下的两点或几点之间进行的连接。
1.8绝缘故障
insulation fault
绝缘电阻的不正常下降。
1.9接地故障
earth fault
由于导体与地连接或对地绝缘电阻变得小十规定值而引起的故障。1.10过电流
国家标准局1984-11-30 发布
1985-0T-01实施

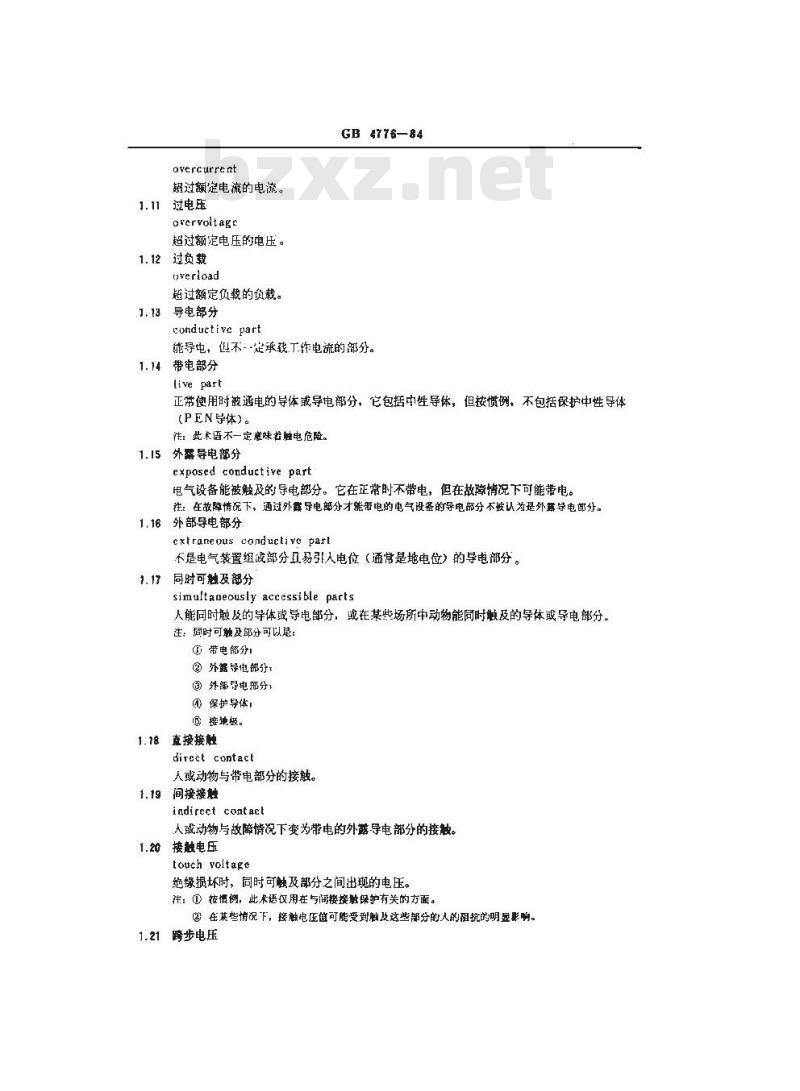

overcurrent
超过额定电流的电流。
过电压
orervoltage
超过额定电压的电压。
1.12过负裁
wverload
超过额定负载的负载。
导电部分
Conductive part
GB 4776—84
能导电，征不--定承载丁作电流的部分。1.14带电部分
live part
正带使用时被退电的导体或导电部分，它包括中性导体，但按惯例。不包括保护中性导体(PEN导体)。
注： 此术语不一定意味若触电危险。1.15外露导电部分
exposed condurtive part
电气设备能被触及的导电部分。它在正常时不带电，但在故障情况下可能带电。注：在故障情况下，通过外露导电部分才能带电的电气设备的导电部分不被认为是外函导电部分。1.16外部导电部分
cxtraneous conductive part
不是电气装置组战部分且易引人电位（通常是地电位）的导电部分。同时可及部分
simultaneously accessible parts人能同时触及的导体或导电部分，或在某些场所中动物能同时触及的导体或导电部分。注：祠时可触及部分可以是：
①带电部分
②外露导电部
外饰寻电部分，
①保护导体，
@接地极。
1.78直接接触
dircct contact
人或动物与带电部分的接触。
间接接触
indirect contact
人或动物与故障情况下变为带电的外落导电部分的接触。1.20
接触电压
touch voltage
绝缘损坏时，同时可及部分之间出现的电压。注：①按惯例，此术语仅用在与间接接射保护有关的方面。②在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响。1.21跨步电压

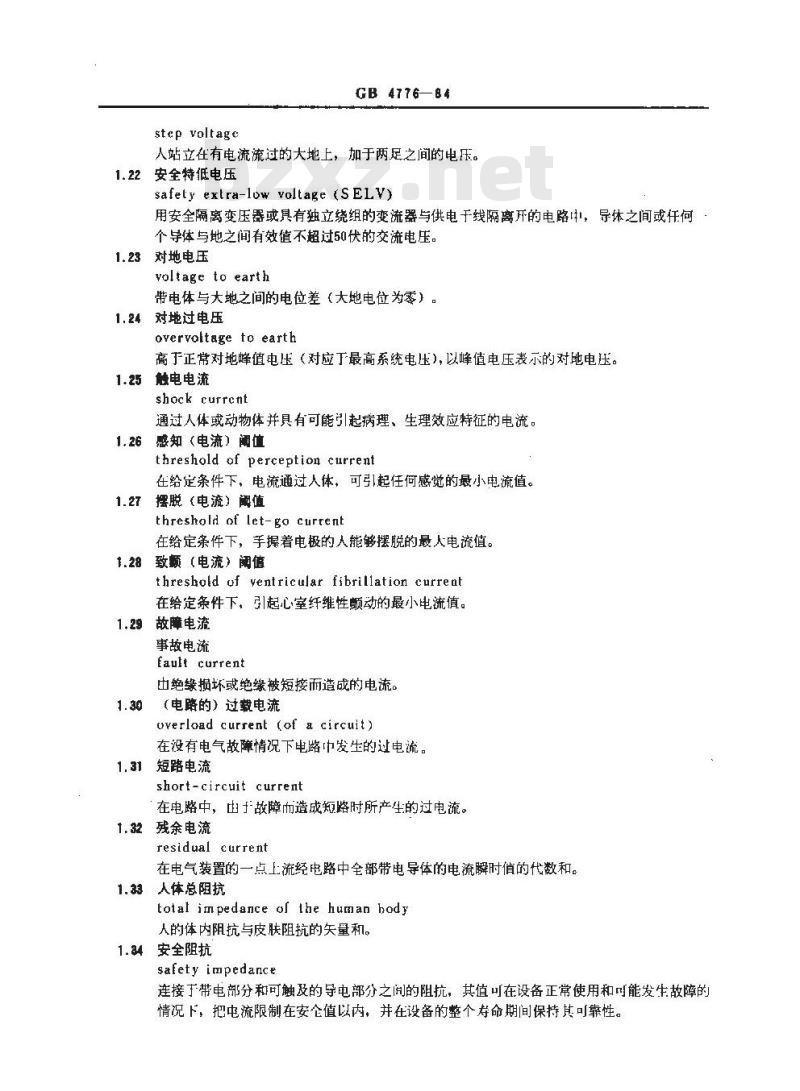

step voltagc
GB 4776—84
人站立在有电流流过的大地上，加于两足之间的电压。安全特低电压
safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电于线隔离开的电路，导休之间或任何个导体与地之间有效值不超过50伏的交流电压。1.23对地电压
voltage to earthbZxz.net
带电体与大地之间的电位差（大地电位为零）。对地过电压
overvoltage to earth
高于正常对地峰值电压（对应下最高系统电压)，以峰值电压表示的对地电压。1.25触电电流
shock currcnt
通过人体或动物体并具有可能引起病理、生理效应特征的电流。1.26感知（电流）阐值
threshold of perception current在给定条件下，电流通过人体，可引起任何感觉的最小电流值。1.27
摆脱（电流）阐值
threshold of let-go current
在给定条件下，手握着电极的人能够摆脱的最人电流值。致额（电流）阐值
threshold ofyentricuarfibrillation current在给定条件下，引起心室纤维性颤动的最小电流值。故障电流
事故电流
Fault current
由绝缘损坏或绝缘被短接而造成的电流。（电路的）过载电流
overload current (of a circuit)在没有电气故障情况下电路中发生的过电流。短路电流
short-circuit current
在电路中，由于故障而造成短路时所产生的过电流。1.32残余电流
residual current
在电气装置的一点上流经电路中全部带电导体的电流瞬时值的代数和。1.33
人体总阻抗
total impedance of the human hody人的体内阻抗与皮肤阻抗的量和。1.a4
安全阻抗
safety impedance
连接于带电部分和可触及的导电部分之阅的阻抗，其值可在设备正常使用和可能发生故障的情况下，把电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。t.35

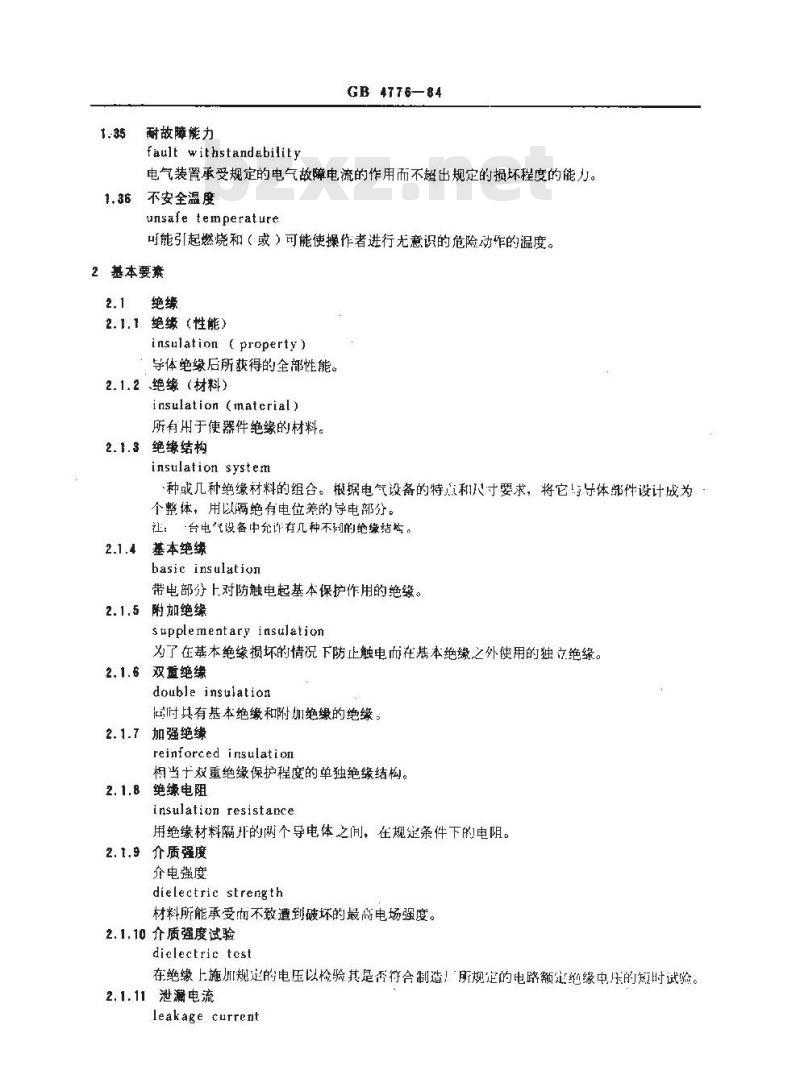

耐故障能力
fault withstandability
GB 4776—84
电气装置承受规定的电气故障电流的作用而不超出规定的损坏程度的能力。1.36不安全温度
unsafe temperature
可能引起燃烧和（或）可能使操作者进行尤意识的危险动作的温度。2基本要素
2.1.1 绝缘 (性能)
insulation (property)
导体绝缘后所获得的全部性能。2.1.2 绝缘 （材料)
insulation (material)
所有用于使器件绝缘的材料。
2.1.3绝缘结构
insulation system
种或几种绝缘材料的组合。概据电气设备的特点和穴寸要求，将它！导体部件设计成为个整体，用以隔绝有电位差的导电部分。让：台电“汽设备中允诈有几种不同的绝缘结均。2.1.4
基本绝缘
basic insulation
带电部分上对防触电起基本保护作用的绝缘。2.1.5 附加绝缘
supplementary insulation
为了在基本绝缘损坏的情况下防止触电而在基本绝缘之外使用的独立绝缘。2.1.6双重绝缘
double insulation
因时具有基本绝缘和附加绝缘的绝缘2.1.7 加强绝缘
reinforced insulation
相当十双重绝缘保护程度的单独绝缘结构。2.1.8
绝缘电阻
insulation resistance
用绝缘材料隔升的两个导电体之间，在规定条件下的电阻。2. 1.9 介质强度
介电强度
dielectric strength
材料所能承受而不致遭到破坏的最高电场强度。2. 1.10 介质强度试验
dielectric test
在绝缘上施川规定的电压以检验其是否符合制造！所规定的电路额定绝缘中压的短时试验。2.1.11 泄漏电流
leakage current
GB 4776-84

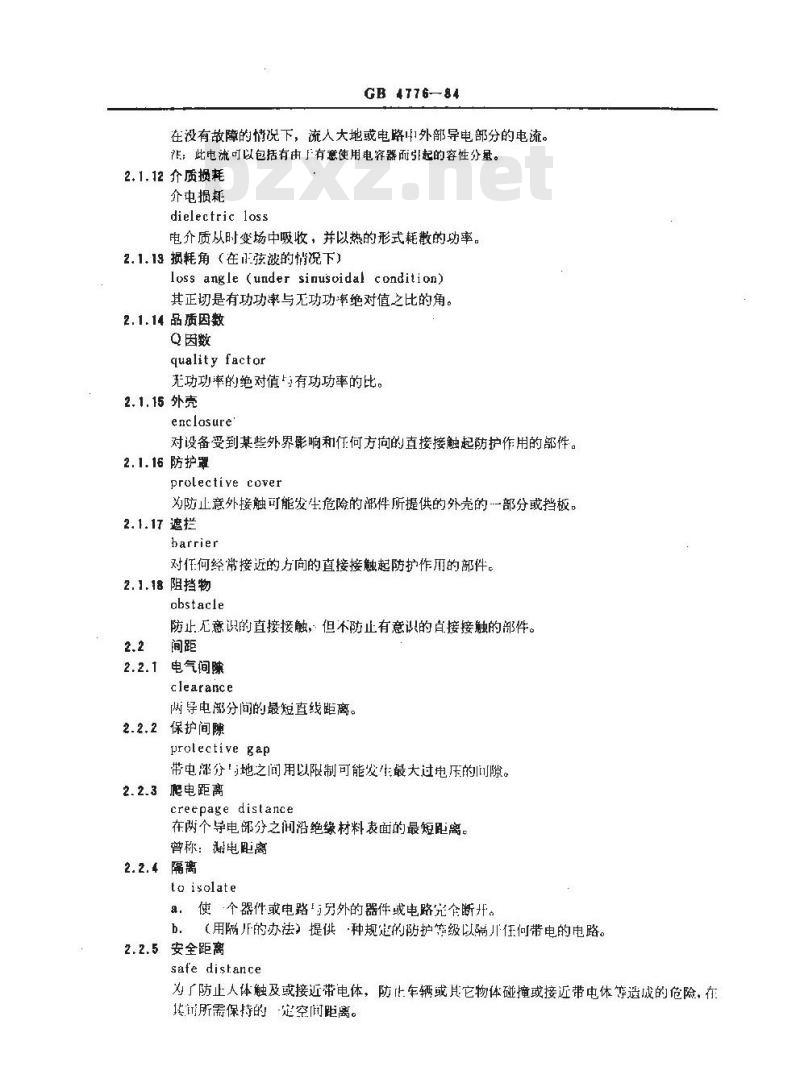

在没有故障的情况下，流人大地或电路中外部导电部分的电流。非：此电流可以包括有由了有意使用电容器而引起的容性分量。2.1.12介质损耗
介屯损耗
dielectric loss
电介质从时变场中吸收，并以热的形式耗散的功率。2.1.13损耗角（在证弦波的情况下）loss angle (under sinusoidal condition)其正切是有功功率与无功功率绝对值之比的角。2.1.14 品质因数
Q因数
quality factor
无功功率的绝对值与有功功率的比。2. 1. 15 外壳
enclosure
对设备受到某些外界影响和任何方向的直接接触起防护作用的部件。2.1.16 防护罩
prolective cover
为防止意外接触可能发生危险的部件所提供的外壳的一部分或挡板。2.1.17遮拦
harrier
对任何经常接近的方向的直接接触起防护作用的部件。2.1.18 阻挡物
obstacle
防止无意识的直接接触，但不防止有意识的自接接触的部件。间距
2.2.1电气间
clearance
两导电部分间的最短直线距离。2.2.2保护间隙
prolective gap
带电部分与地之间用以限制可能发生最大过电压的叫隙。2.2.3爬电距离
creepage distance
在两个导电部分之间沿绝缘材料表面的最短距离。曾称：漏电距离
2.2. 4隔离
to isolate
a.使·个器件或电路与另外的器件或电路完企断开。b.
（用隔开的办法）提供种规楚的防护等级以骗川任何带电的电路。2.2.5安全距离
safe distance
为厂防止人体触及或接近带电体，防止车辆或具它物体碰撞或接近带电体等造成的危险，在转询所需保持的定空闻距离。
2.2.6伸臂范围
arm's reach
GB 4776-84
从个人经带站立或走动的表面上任何一点算起，到他在不需要帮助的情况下，任何方向手所能达到的界限为止的范围。
载流量
（导体的）（连续）载流显
(continuous)current-carrying capacity(of aconductor)在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。2.4
2.4.1 安全标志
safety marking
由安全色、几何图形、图形符号和文字构成的标，用以表达特定的安全信息，2.4.2补充标志
suppiementary marking
必须与安全标志同时使用，对安全标志进行文字说明的标志。2.4.3安全色
safety colour
表达安全信息的额色，如表示禁止、警告、指令、提示等。8基本措施
保护系统
3.1.1 TN 系统
TN system
电源系统有一点直接接地，负载设备的外露导电部分通过保护导体连接到此接地点的系统。根据中性导体和保护导体的布置，TN系统的型式有以下三种：TN-S系统：在整个系统中有分开的中性导体和保护导体。a.
b.TN-C-S系统：系统中部分中性导体和保护导体的功能合在根导体上.。C。TN-C 系统：在整个系统中，中性导体与保护导体的功能合在。根导体上。行：第一个字母T表示电源系统的一点直接接地，第二个字母N表示设备的外露导电部分;电源系统接地点直接电气连接
字每S表示中性导体和保护导体是分开的字母C表示中性导体和保护导体的功能合在一根导体上。Lt
中源系统接地
外露导电部分
图IATN-S系统
3.1.2TT系统
电源系统控地
电源系统接起
TT system
GB4776-B4
外露导电邮分
TN-C-S系统
外导电分
图ICTNC系统
电源系统有一点直接接地，设备外露导电部分的接地与电源系统的接地电气上无关的系统。注，第·合宁母T表示电源系统的一点直接接地第：今字母T表示设备外露导电部分的接地与电源系统的接地电气上无关。Ll
用原系至！多地
外磷面部
图２TT系统
a.1.3[T系统
IT system
GB 4776—B4
电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导电部分接地的系统。注：第个字母I表示电源系统所有带电部分不接地或一点通过阻抗接地：第：个字母T衣示设备外露导电部分的接地与电源系统的接地电气上无关。1.1
源系统接地
3.1.4中性点有效接地系统
外部净部行
图３IT系统
system with effectively earthed neutral中性点直接接地或经低值阻抗接地的系统。通常其零序电抗与正序电抗的比值小于或等于3
3，零序电阻与止序电抗的比值小于或等于1，本系统也可称为大接地电流系统。3.1.5中性点非有效接地系统
System with non-effectively earthed neutra!R.
中性点不接地，或经高值阻抗接地或谐搬接地的系统。通常本系统的零序电抗与正序电抗的比值太于3，
>3，零序电阻马正序电抗的比值大于1，X
本系统也可称为小接地电流系统。3.2
安全技术措施
3.2.1检修接地
inspection earthing
在检修设备和线路时，切断电源，临时将检修的设备和线路的导电部分与大地连接起米，以防触电事故的接地。
3.2.2工作接地
working carthing
为了电路或设备达到运行要求的接地，如变压器低压中性点的接地。3.2.3保护接地
protective earthing
把在故障情况下可能出现危险的对地电压的导电部分固大地紧密地连接起来的接地。3. 2.4 重复接地
iterative earth
保护中性导体上，处或多处通过接地装置马大地再次连接的接地。3 2 5故陷接地
fault earthing
GB 4776-84
导体与大地的意外连接。当连接的阻抗小到可以忽略时，这种连接叫做“完全接地”。3.2.6接地电阻
resistance of an earthed canductorcarthing resistance
被接地体与地下零电位面的接地极之间接地引线电阻、接地极电阻、接地极土：壤之间的过渡电阻和土填的溢流电阻之和。接地故障因数
earth fault faclor
在一定的系统结构下，接地故障时（系统任点的相或多相按地故障），三相系统中的某选定点（一般指设备安装点）完好相的对地最高工频电压与无故障时该选定点对地工频电压有效值之比。
3.2.8接地故障电流
carth fault current
流问大地的故障电流。
3.2.9接地短路电流
earth short circuit current
系统接地导致系统发生短路的接地电流。3.2.10过（电）流保护
overcurrent protectiar
电流超过预定值时，使保护装置动作的-种保护方式。3.2.11过（电）压保护
overvoltage protection
电压超过预定值时，使电源断开或使受控设备电压降低的：种保护方式。3.2.12断相保护
open-phase protection
依靠多相电路的相导线电流的消失而断开被保护设备或依靠多相系统的-相或儿相失压来防止将电源施加到被保护设备上的一种保护方式。3.2.13直接接触防护：正常工作时触电防护；基本防护protection against direcl contact, protection against shock in normal service:basie protection
对人或动物与带电部分危险接触的防护。3.2.14间接接触保护；故障时触电保护；附加保护protectian against indirect contactprotection against shock in the case of afault, supplementary protection对人或动物与外露导电部分、故障时可变成带电的外部导电部分危险的接触的保护。3.2.15等电位连接
equipotential bonding
各个外露导电部分和外部导电部分的电位实质上相等的电气连接。3.2.16 防尘
dust-protected
防止灰尘进人外壳的量达到对电气产品“生有害影响的防护。3.2.17防溅
protected against splashing
GB4776—84
防止任何方尚的溅水进人外壳的水盘达到对电气产品产生有害影响的防护。3.2.18防滴
protected against dropping water防止垂直的滴水进入外壳的水量达到对电气产品产生有害影响的防护。3.2.19 防浸水
protected against the effects of immersian电气产品在规定的压力和时间下浸在水中时，能防止进人其外尧的水量达到对产品产生有害影响的防护。
3. 2. 20 防潜水
protecled against submersion当电气产品按制造规定的条件长期潜水时，不允许水进入其内部的防护。注；对某些类型的电气产品，“防潜水”的含义是：可以允许水进人其内部，但不应达到有害程度。3.3
保护设备和装置
安全电路和装置
safety circuit and device
为防止在不正常和意外运行时危及人，动物和损坏设备而设计的电路和装置，3.3.20类设备
class0 equipment
依靠基本绝缘进行防触电保护，即在易接近的导电部分（如果有的话）和设备固定布线中的保护导体之间没有连接措施，在基本绝缘损坏的情况下便依赖于周围环境进行防护的设备。3.3.3I类设备
class Iequipment
不仅依靠基本绝缘进行防触电保护，而且还包括-一个附加的安全措施，即把易触及的导电部分连接到设备固定布线中的保护（接地）导体上，使易触及导电部分在基本绝缘失效时，也不会成为带电部分的设备。
3.3.4Ⅱ类设备
class I equipment
不仅依靠基本绝缘进行防触电保护，而且还包括附加的安全措施（例如双再绝缘或加强绝缘），但对保护接地或依赖设备条件末作规定的设备。3.3.5Ⅱ类设备
class Ⅲ cquipment
依靠安企特低电压供电进行防触电保护，并H在其生的电压不会高于安全特低电压的设备。
3.3.6过（电）流保护装置
overcurrent protective device由于过电流而使电路电源断开的-种装置。（机械式开关装置的）脱扣器
release(of a mechanical switching device)用来释放保持机构而使开关断片或闭合的，与机械式开关在机械上连接在一起的器件。3.3.8保护继电器
protcrtive relay
可以单独组成保护装置，也可以与其它度继电器相结合组成保护装置的种量度继电器保护继电器反应被保护对象的异常情况，按预定要求动作，发出整报信号或切除故障。（单相中性点）接地电抗器
GB4776—84
连接在变压器中性点与地之的电抗器，用丁在系统发生故障时限制线对地电流。(single-phase neutral)earthing reactor3.8.10接地电路
earthed circuit
有一点或几点永久接地的导体的组合。3.3.11接地开关
earthing switch
用于电路接地部分的机械式开关,它能在一定时间内承载非止常条件下的电流（例如短路电流），但不要求它承载正常电路条件下的电流。注：接地开关可具有短路接通容盘。接地导体
earthing conductor
将主接地端子或主接地排与接地极连接的保护导体。5.3.13主接地端子
士接地罪
main earthing terminal
main earthing bar
将保护导体，包括等电位连接导体和工作接地的导体（如果有的话）与接地装置连接的端子或接地排。
3.3.14漏电断路器
residual current circuit-breaker电路中漏电电流超过预定值时能自动动作的开关。3.3.15联锁机构
interlocking device
在几个开关电器或部件之间，为保证开关电器或其部件按规定的次序动作或防误动作而设计的机械连接机构。
3.3.16灭弧装置
arc-control device
围绕着机械式开关的弧触头，用以限制电弧并帮助电弧熄灭的装置。安全隔离变压器
safety isolating transformer通过至少相当于双重绝缘或期强绝缘的绝缘使输人绕组与输出绕组在电气上分开的变压器。这种变压器是为以安全特低电压向配电电路、电器或其它设备供电而设计的。3.3.18
断路器
circuit-breaker
能接通、承载和分断正常电路条件下的电流，也能在所规定的非正常电路条件（例如短路）下接通、承载定时间和分断电流的机械式开关。3. 3. 19熔断器
当电流超过规定值·定时间后，以它本身产生的热鼠使熔体熔化而分断电路的电器。3. 3.20避雷器
surge arrester
lightning arrcster
保护电气设备免受瞬态过电压的危害，限制续流的持续时间和幅值的-种装置。保护电容器
GB 4776—84
capacitor for yoltage protection接于电力线路与地之间，用以抑制冲击过电压的电容器。a,3.22安全开关
safety
safety switch
在接近带电部分之前断开电源的器件。3.3.23.保护电路
protective circuit
以保护为目的的特殊电略或控制电路的一部分。3.3.24 限流电路
limited turrent circuit
在正常条件和在某种可能的故障条件下，其所流过的电流都不会发生危险的电路。3.3.25保护用电流【电压】互感器protective current [voltage] transformer传递种信息供给保护装置和控制装置以电流【电压】的互感器。3.3.26
绝缘监视和报警装置
insulation monitoring and warning devicc对地弟缘电阻下降时发出信号的装置。8. 3.27
保护导体
protective conductor
某些防触电保护措施所要求的用来与下列任一部分作电气连接的导体。a.
外鑫导电部分：
外部导电部分：
主接地端子；
接地极：
电源接地点或人.L中性点。
注：保护导体以符号PE表示。
中性导体
neutral conductor
与系统中性点连接并能起传输电能作用的导体。注，中性导体以符号N 表示。
保护中性导体
PEN导体
PEN conductor
具有中性导体和保护导体两种功能的接地导体，注，缩写字母P EN是由保护导体的符号PE 和中性导体的符号N 组合而成的。等电位连接导体
equipotential bonding conductor为确保等电位连接而使用的保护导体。
