【国家标准(GB)】 酚醛模塑料丙酮可溶物(未模塑态材料的表观树脂含量)的测定

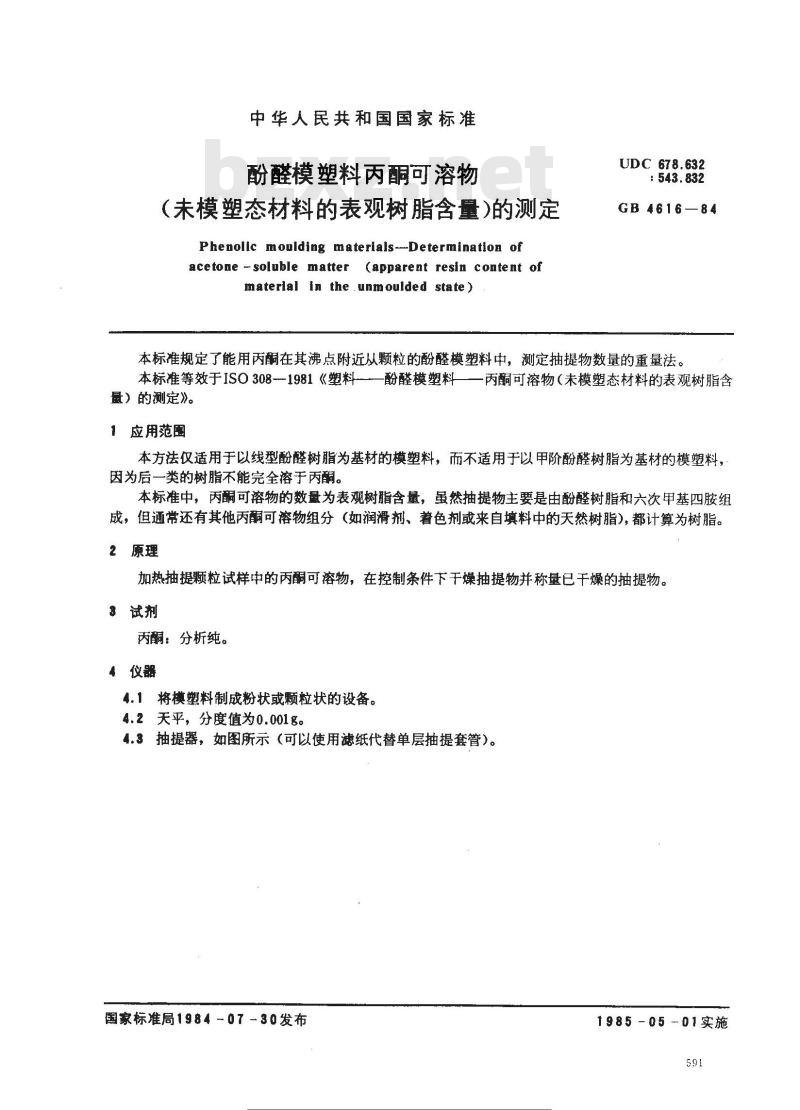

中华人民共和国国家标准
酚醛模塑料丙酮可溶物
（未模塑态材料的表观树脂含量)的测定Phenolic moulding materials--Determination ofacetone --soluble matter (apparent resin content ofmaterial in the .unmoulded state)UDC 678.632
GB4616—84
本标准规定了能用丙酮在其沸点附近从颗粒的酚醛模塑料中，测定抽提物数量的重量法。本标准等效于ISO308-1981《塑料—酚醛模塑料—丙酮可溶物（未模塑态材料的表观树脂含量）的测定》。
1应用范围
本方法仅适用于以线型酚醛树脂为基材的模塑料，而不适用于以甲阶酚醛树脂为基材的模塑料，因为后一类的树脂不能完全溶于丙酮。本标准中，丙酮可溶物的数盈为表观树脂含量，虽然抽提物主要是由酚醛树脂和六次甲基四胺组成，但通常还有其他丙酮可溶物组分（如润滑剂、着色剂或来自填料中的天然树脂），都计算为树脂。2原理
加热抽提颗粒试样中的丙酮可溶物，在控制条件下干燥抽提物并称量已干燥的抽提物。3试剂
丙酮：分析纯。
4仪器
4.1将模塑料制成粉状或颗粒状的设备。4.2天平，分度值为0.001g。bzxZ.net

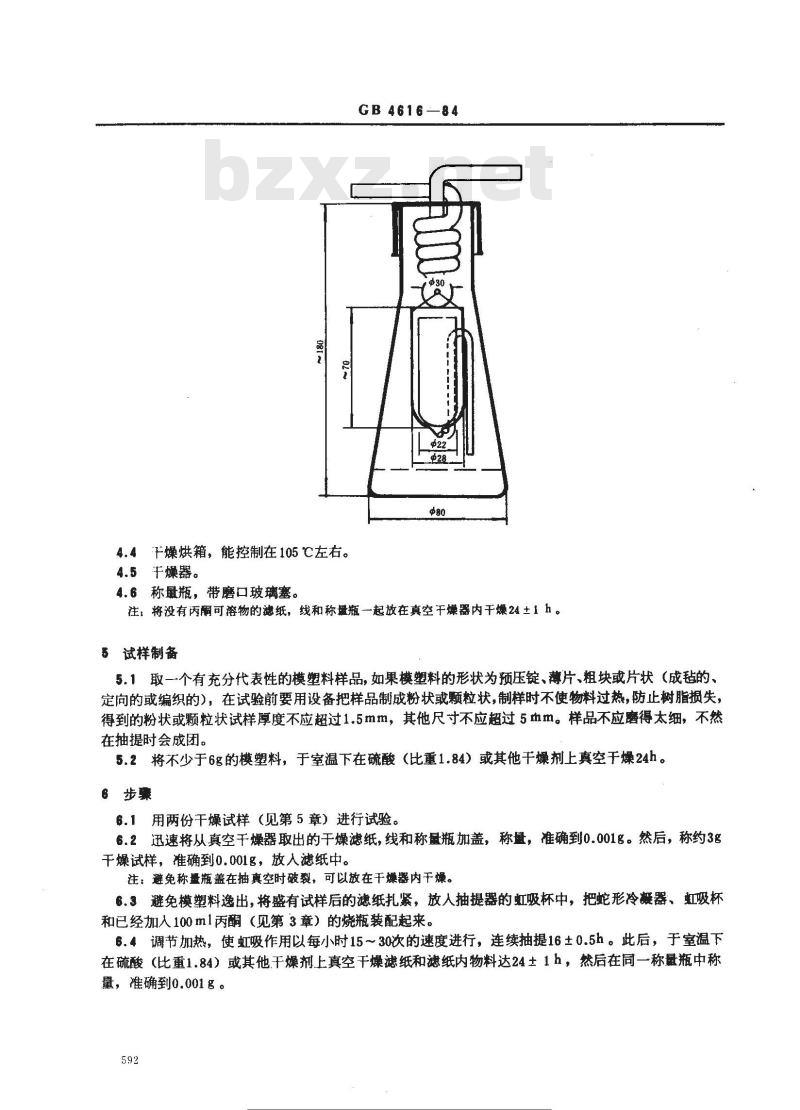

4.3抽提器，如图所示（可以使用滤纸代替单层抽提套管）。国家标准局1984-07-30发布
1985-05-01实施
4.4干燥烘箱，能控制在105℃左右。4.5干燥器。
GB4616-84
4.6称量瓶，带磨口玻璃塞。
注：将没有丙酮可溶物的滤纸，线和称量瓶一起放在真空干燥器内干燥24 ±1h。5试样制备
5.1取一个有充分代表性的模塑料样品，如果模塑料的形状为预压锭、薄片、粗块或片状（成毡的、定向的或编织的），在试验前要用设备把样品制成粉状或颗粒状，制样时不使物料过热，防止树脂损失，得到的粉状或颗粒状试样厚度不应超过1.5mm，其他尺寸不应超过5hm。样品不应磨得太细，不然在抽提时会成团。
5.2将不少于6g的模塑料，于室温下在硫酸（比重1.84）或其他干燥剂上真空于燥24h。6步骤
6.1用两份干燥试样（见第5章）进行试验。6.2迅速将从真空干燥器取出的干燥滤纸，线和称量瓶加盖，称量，准确到0.001g。然后，称约3g干燥试样，准确到0.001g，放人滤纸中。注：避免称量瓶盖在抽真空时破裂，可以放在干燥器内干燥。6.3避免模塑料逸出，将盛有试样后的滤纸扎紧，放人抽提器的虹吸杯中，把蛇形冷凝器、虹吸杯和已经加人100m1丙酮（见第3章）的烧瓶装配起来。6.4调节加热，使虹吸作用以每小时15～30次的速度进行，连续抽提16±0.5h。此后，于室温下在硫酸（比重1.84）或其他干燥剂上真空干燥滤纸和滤纸内物料达24±1h，然后在同一称量瓶中称量，准确到0.001g。

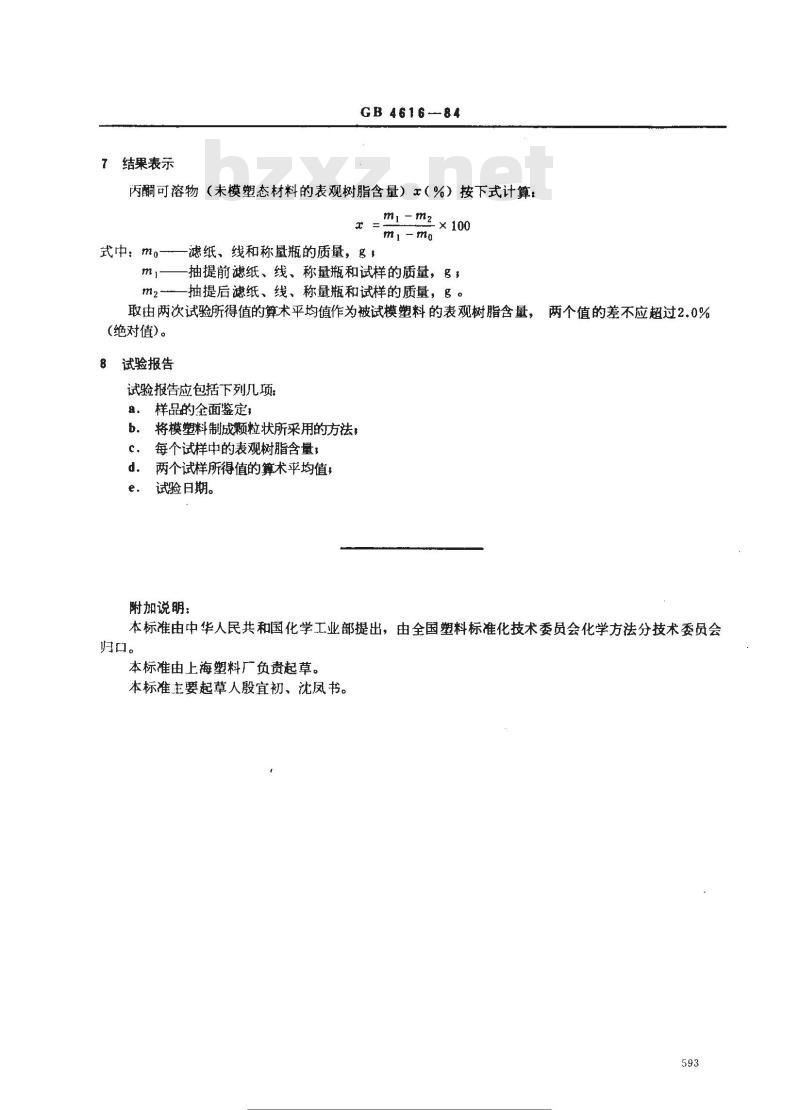

7结果表示
GB4616-84
丙酮可溶物（未模塑态材料的表观树脂含量）&（%）按下式计算：ml = m2 × 100
式中：mo-—滤纸、线和称量瓶的质量，g，mj-
-抽提前滤纸、线、称量瓶和试样的质量，g，-抽提后滤纸、线、称量瓶和试样的质量，g。取由两次试验所得值的算术平均值作为被试模塑料的表观树脂含量，两个值的差不应超过2.0%(绝对值)。
试验报告
试验报告应包括下列几项：
样品的全面鉴定，
将模塑料制成颗粒状所采用的方法，b.
每个试样中的表观树脂含量；
d。两个试样所得值的算术平均值试验日期。
附加说明：
本标准由中华人民共和国化学工业部提出，由全国塑料标准化技术委员会化学方法分技术委员会归口。
本标准由上海塑料厂负责起草。本标准主要起草人殿宜初、沈凤书。593
标准搜零网
各义标准行业资科免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
