【国家标准(GB)】 塑料燃烧性能试验方法 点着温度的测定

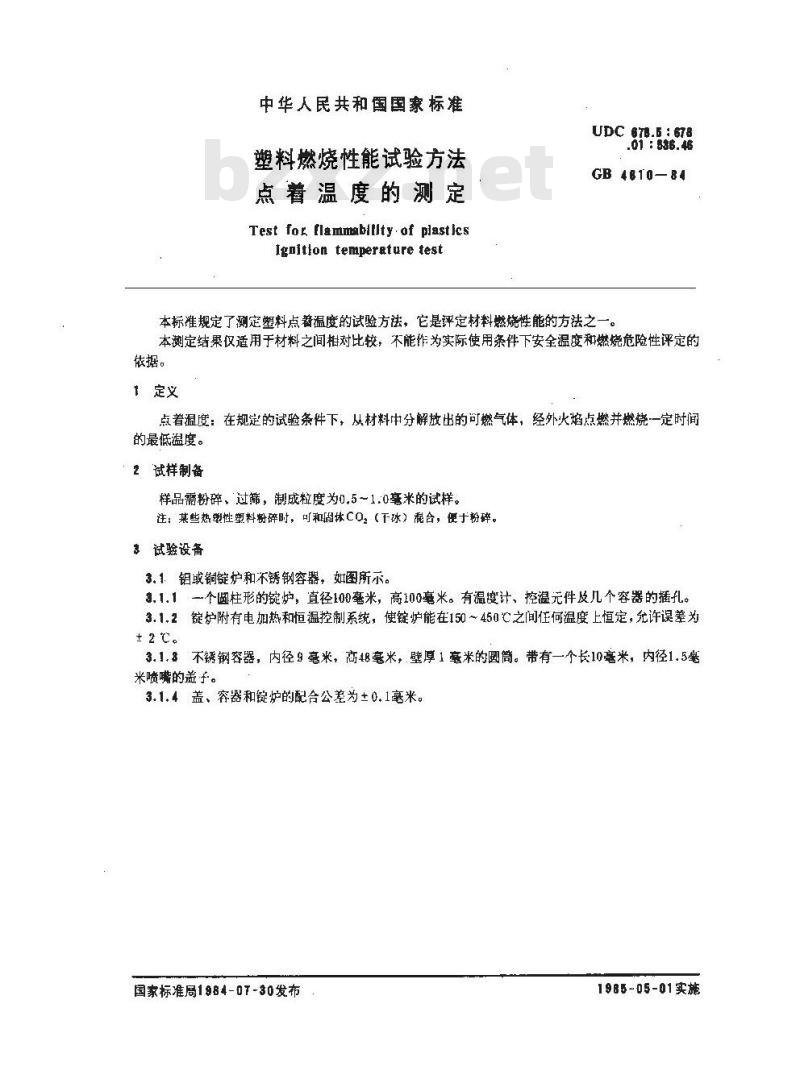

中华人民共和国国家标准
塑料燃烧性能试验方法
点着温度的测定
Test for flammabllity of plasticsIgnitlon temperature test
UDC678.51678
.01 : 536.46
GB4B10—84
本标准规定了测定塑料点着温度的试验方法，它是评定材料燃烧性能的方法之本测定结果仅适用于材料之间相对比较，不能作为实际使用条件下安全温度和燃烧危险性评定的依据。
点着温度：在规定的试验条件下，从材料中分解放出的可燃气体，经外火焰点燃并燃烧一定时间的最低温度。
2试样制备
样品需粉碎、过筛，制成粒度为0,5～1.0毫米的试样。注：某些热塑性塑料粉碎时，可和固依CO，（干球）合，便于粉碎。3试验设备

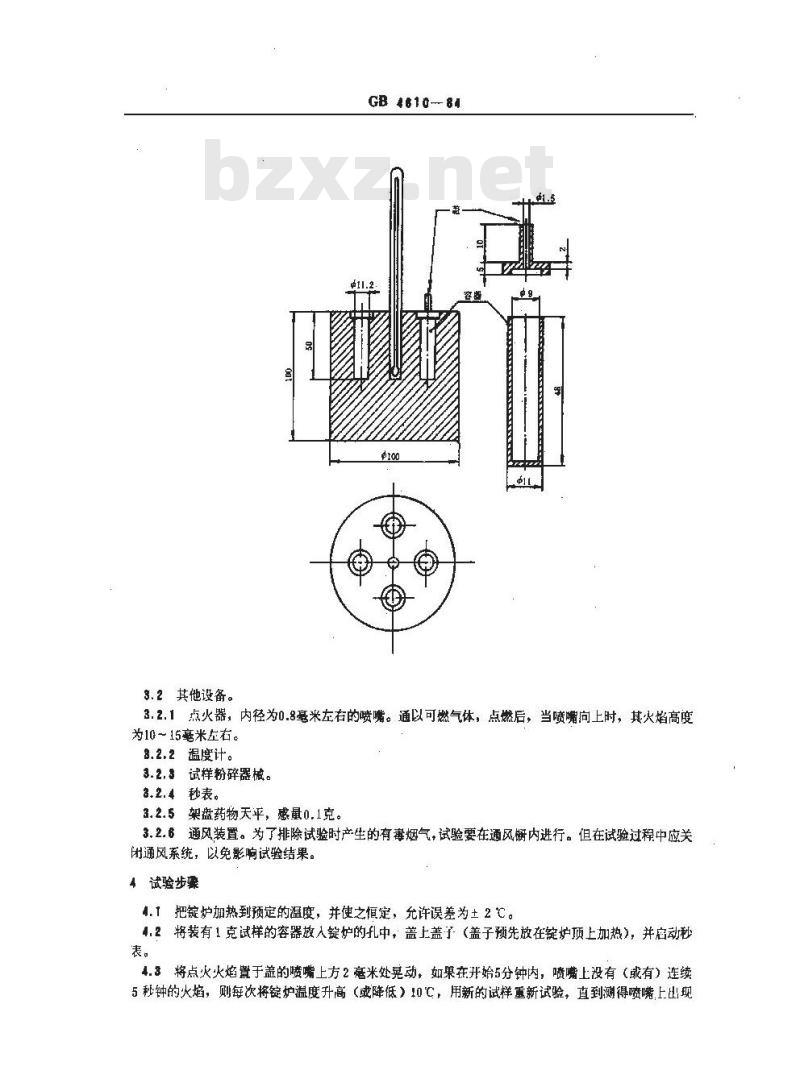

3.1.钼或铜锭炉和不锈钢容器，如图所示。3.1.1一个阅柱形的锭炉，直径100毫米，高100毫米。有温度计、控温元件及几个容器的插孔。3.1.2锭炉附有电加热和恒温控制系统，使锭炉能在150~450℃之间任何温度上恒定，允许误差为+2c。
3.1.8不锈钢容器，内径9 毫米，高48毫米，壁厚1毫米的圆筒。带有一个长10毫米，内径1.5毫米喷嘴的盖子。
3.1.4盖、容器和锭炉的配合公差为±0.1毫米。国家标准局1984-07-30发布
1985-05-01实施
3.2其他设备。
GB4610--84www.bzxz.net
3.2.1点火器，内径为0.8毫米左右的喷嘴。通以可燃气体，点燃后，当喷嘴向上时，其火焰高度为10~15毫米左右。
8.2.2温度计。
3.2.3试样粉碎器械。
3.2.4秒表。
3.2.5架盘药物天平，感量0.1克。3.2.6通风装置。为了排除试验时产生的有毒烟气，试验要在通风橱内进行。但在试验过程中应关闭通风系统，以免影响试验结果。4试验步骤
.1把锭炉加热到预定的温度，并使之恒定，允许误差为土2℃。4.2将装有1克试样的容器放入锭炉的孔中，盖上盖子（盖子预先放在绽炉顶上加热），并启动秒表。
4.3将点火火焰置于盖的喷嘴上方2毫米处晃动，如果在开始5分钟内，喷嘴上没有（或有）连续5秒钟的火焰，则每次将锭炉温度升高（或降低）10℃，用新的试样重新试验，直到测得喷嘴上出现GB 4610—84

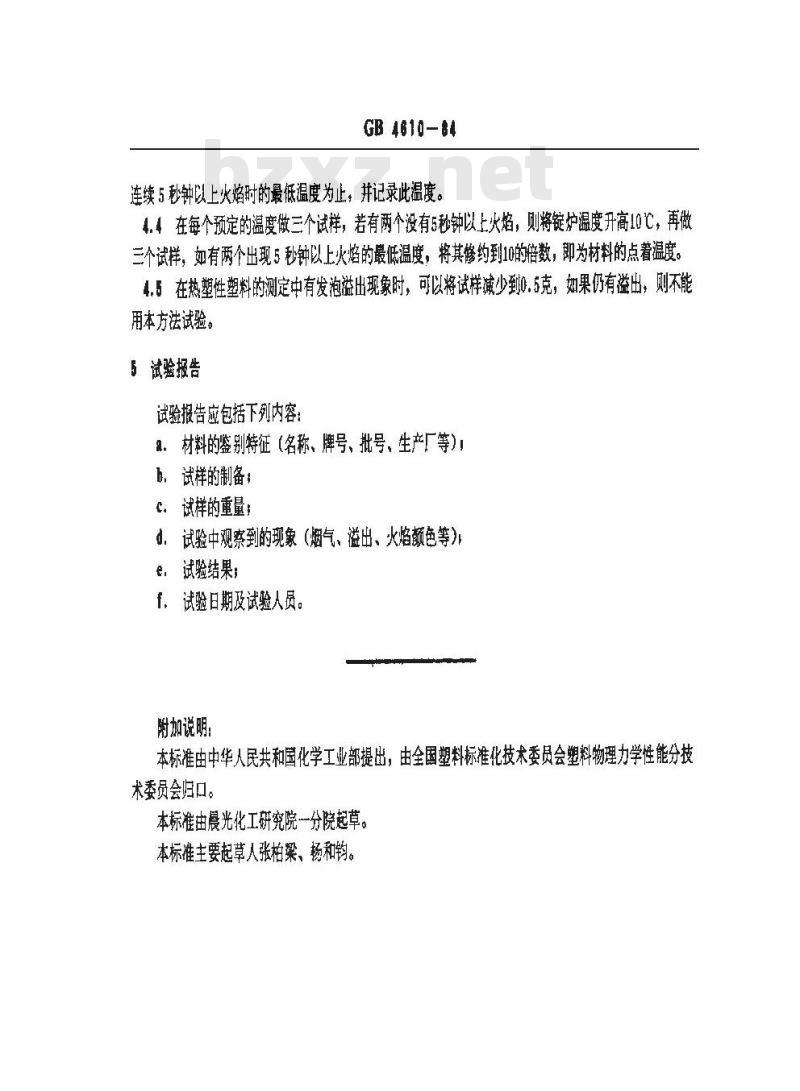

连续5秒钟以上火焰时的最低温度为止，并记录此温度，4.4在每个预定的温度做三个试样，若有两个没有5秒钟以上火焰，则将锭炉温度升高10℃，再做三个试样，如有两个出现5秒钟以上火焰的最低温度，将其修约到10的倍数，即为材料的点着温度。4.5在热塑性塑料的测定中有发泡溢出现象时，可以将试样减少到0.5克，如果仍有谥出，则不能用本方法试验。
5试验报告
试验报告应包括下列内容：
。材料的鉴别特征（名称、牌号、批号、生产厂等）h，试样的制备；
c试样的重量：
d，试验中观察到的现象（烟气、溢出、火焰额色等)）e：试验结果：
f、试验日期及试验人员。
附加说明：
本标准由中华人民共和国化学工业部提出，由全国塑料标准化技术委员会塑料物理力学性能分技术委员会归口。
本标准由晨光化工研究院一分院起草。本标准主要起草人张柏梁、杨和钧。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
