【国家标准(GB)】 铝及铝合金波纹板

中华人民共和国国家标准

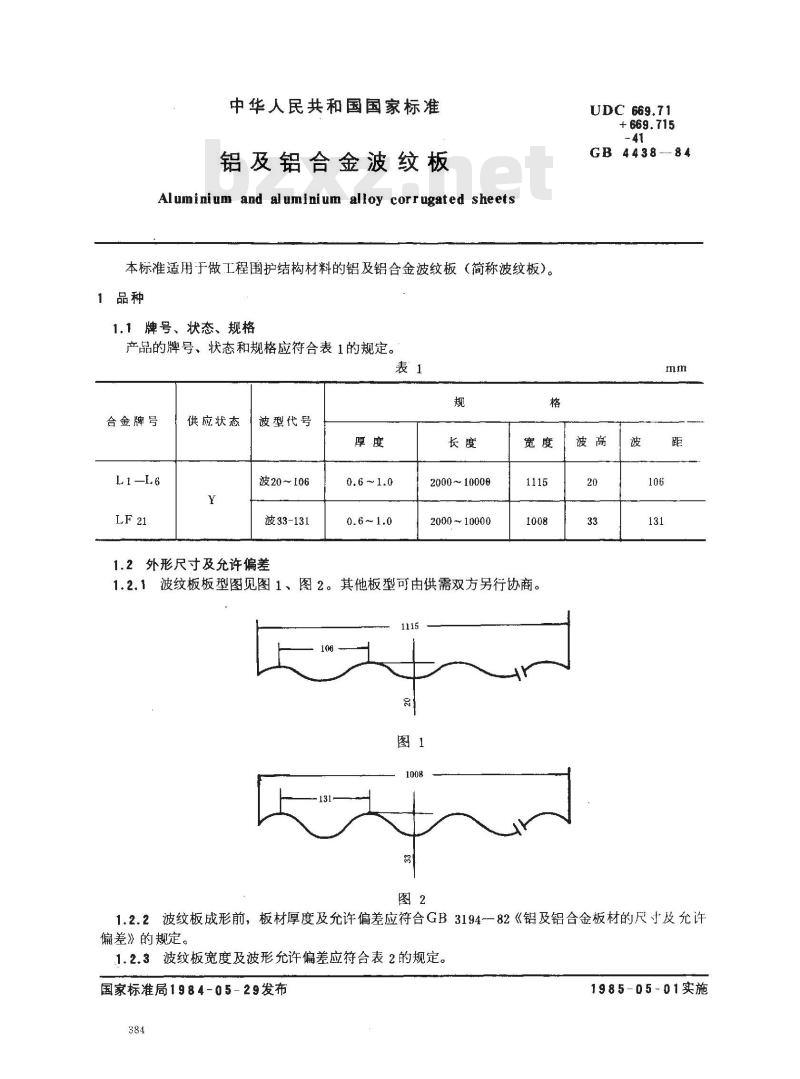

铝及铝合金波纹板
Aluminium and aluminium alloy corrugated sheets本标准适用于做工程围护结构材料的铝及铝合金波纹板（简称波纹板）。1品种
1.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。表1
合金牌号
供应状态
波型代号
波20~106
波33-131
1.2外形尺寸及允许偏差
0.6～1.0
2000~10000
2000~10000
波纹板板型图见图1、图2。其他板型可由供需双方另行协商。1.2.1
UDC 669.71
+ 669.715
1.2.2波纹板成形前，板材厚度及允许偏差应符合GB3194一82《铝及铝合金板材的尺寸及允许偏差》的规定。
1.2.3波纹板宽度及波形允许偏差应符合表2的规定。国家标准局1984-05-29发布
1985-0501实施
波型代号
波2010.6
波33-131
GB4438--84
宽度及允许偏差

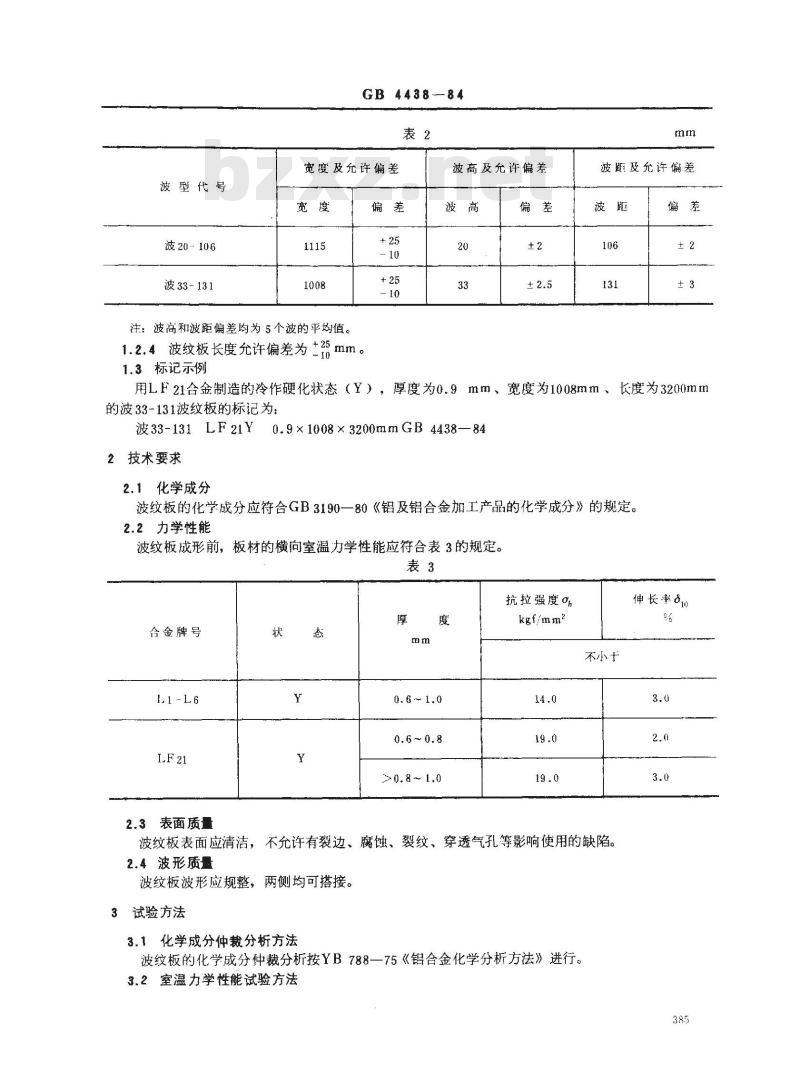

注：波高和波距偏差均为5个波的平均值。1.2.4波纹板长度允许偏差为±25mm。1.3标记示例
波高及允许偏差下载标准就来标准下载网
波距及允许偏差
用LF21合金制造的冷作硬化状态（Y），厚度为0.9mm，宽度为1008mm，长度为3200mm的波33-131波纹板的标记为：
波33-131LF21Y
2技术要求
2.1化学成分
0.9×1008×3200mmGB4438—84
波纹板的化学成分应符合GB3190一80《铝及铝合金加工产品的化学成分》的规定。2.2力学性能
波纹板成形前，板材的横向室温力学性能应符合表3的规定。表3
抗拉强度%
合金牌号
2.3表面质量
kgf/mm2
不小十
波纹板表面应清洁，不允许有裂边、腐蚀、裂纹、穿透气孔等影响使用的缺陷。2.4波形质量
波纹板波形应规整，两侧均可搭接。3试验方法
3.1化学成分仲裁分析方法
波纹板的化学成分仲裁分析按YB788一75《铝合金化学分析方法》进行。3.2室温力学性能试验方法
伸长率0
GB4438--84

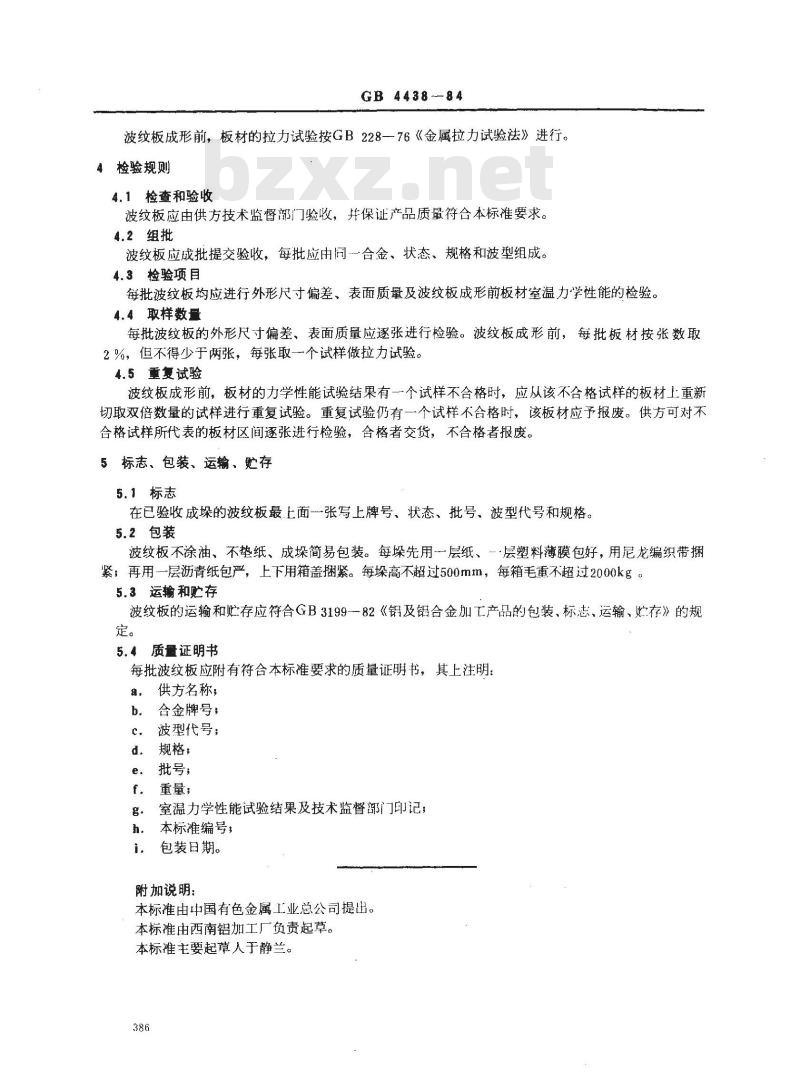

波纹板成形前，板材的拉力试验按GB228一76《金属拉力试验法》进行。4检验规则
4.1检查和验收
波纹板应由供方技术监督部门验收，并保证产品质量符合本标准要求。4.2组批
波纹板应成批提交验收，每批应由同一合金、状态、规格和波型组成。4.3检验项目
每批波纹板均应进行外形尺寸偏差、表面质量及波纹板成形前板材室温力学性能的检验。4.4取样数量
每批波纹板的外形尺寸偏差、表面质量应逐张进行检验。波纹板成形前，每批板材按张数取2%，但不得少于两张，每张取一个试样做拉力试验。4.5重复试验
波纹板成形前，板材的力学性能试验结果有一个试样不合格时，应从该不合格试样的板材上重新切取双倍数量的试样进行重复试验。重复试验仍有一个试样不合格时，该板材应予报废。供方可对不合格试样所代表的板材区间逐张进行检验，合格者交货，不合格者报废。5标志、包装、运输、贮存
5.1标志
在已验收成垛的波纹板最上面一张写上牌号、状态、批号、波型代号和规格。5.2包装
波纹板不涂油、不垫纸、成垛简易包装。每垛先用一层纸、·层塑料薄膜包好，用尼龙编织带挪紧；再用一层沥青纸包严，上下用箱盖捆紧。每垛高不超过500mm，每箱毛重不超过2000kg。5.3运输和贮存
波纹板的运输和贮存应符合GB3199-82《铝及铝合金加工产品的包装、标志、运输、贮存》的规定。
质量证明书
每批波纹板应附有符合本标准要求的质量证明书，其上注明：a.
供方名称，
合金牌号：
波型代号；
规格，
批号；
重量；
室温力学性能试验结果及技术监督部门印记；本标准编号；
包装日期。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由西南铝加工厂负责起草。本标准主要起草人于静兰。
