【国家标准(GB)】 工业自动化仪表振动(正弦)试验方法

UDC681.2:621-503:534.61

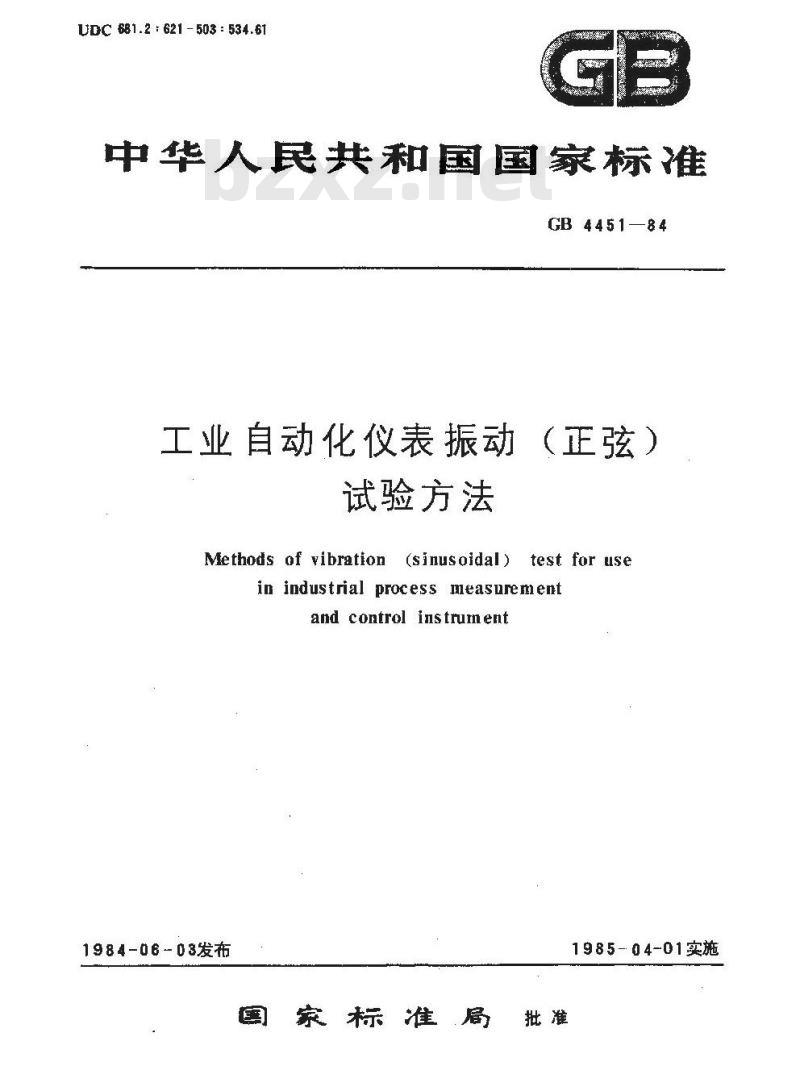

中华人民共和国国家标准
GB 4451—84
（正弦）
工业自动化仪表振动
试验方法
Methods of vibration (sinusoidal) test for usein industrial process measurementand control instrument
1984-06-03发布
国家标准局批淮
1985-04-01实施

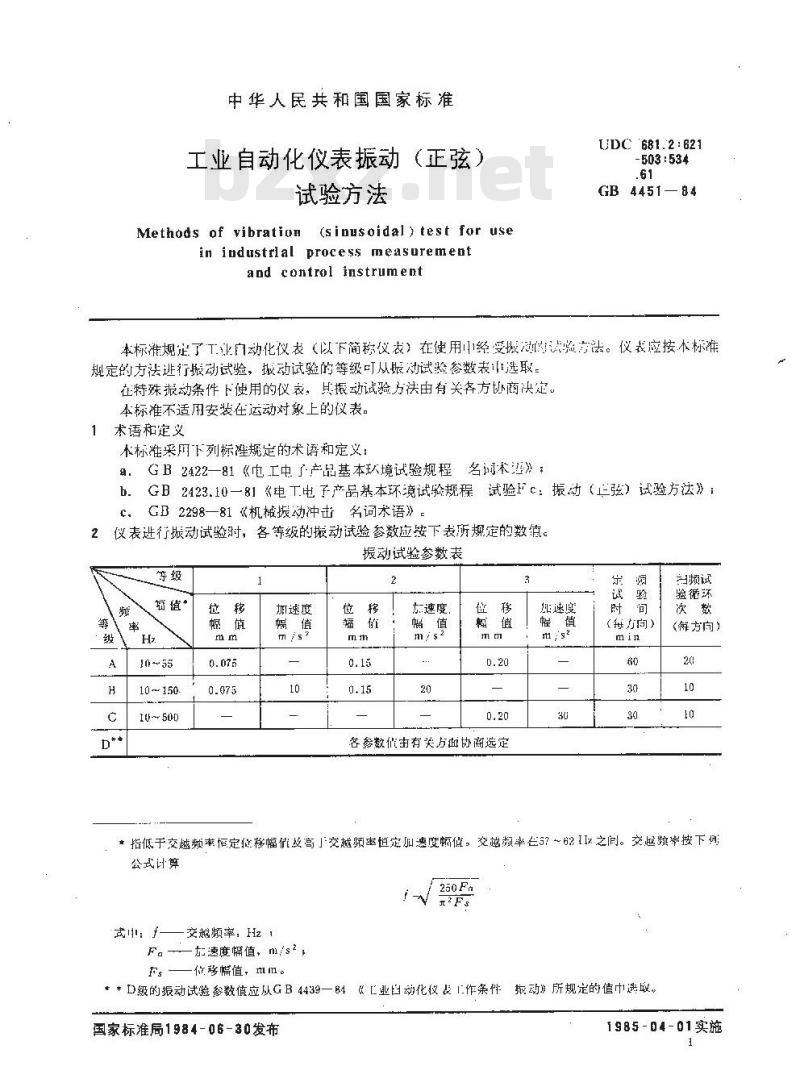

中华人民共和国国家标准
工业自动化仪表振动
1（正弦）
试验方法
(sinusoidal) test for use
Methods of vibratiund
in industrlal process measurementaod control instrument
UDC 681.2:621
503:534
GB 4451—84
本标准规定了工业自动化仪表（以下简称仪表）在使用经受摄动法流方法。仪表应按本标准规定的方法逃行报动试验，报动试验的等级可从振动试验参数表选取。在特殊报动条件下使用的仪表其振动试验方法由有关各方协商决定。本标准不适用安装在运动对象上的仪表。术语和定义
本标准采用下列标规定的术语和定义：GB2422—81《电工中了产品基本环境试验规程名词术落》：电
GB2423.10一81《电工电子产品基本环境试验规程试验Fc：振动（与弦）试验方法》；b.
GB2298—81《机械动冲击名词术语》2仪表进行振动试验时，各等级的动试验参数应按下表所规定的数值。振动试验参数表
辅值+
10 ~55
10~500
加速度
各参数代由有关方面协商选定
热速度
（每方向）
出频试
验德环
(舞方向）
，指低于交越频率恒定位移幅值及高」交越频率恒定加速度幅值。交越额率仓？～62{以之间。交越频率按下列公式计算
元?Fs
式：f——交越频率，Hz 1
F。一右速度幅值、m/s2,
Fs移幅值，mm。
**D级的动试验参数值应从GB4439一B4《“业动化仪表作条件报动所规定的值中选成。国家标准局1984-06-30发布
1985-04-01实施

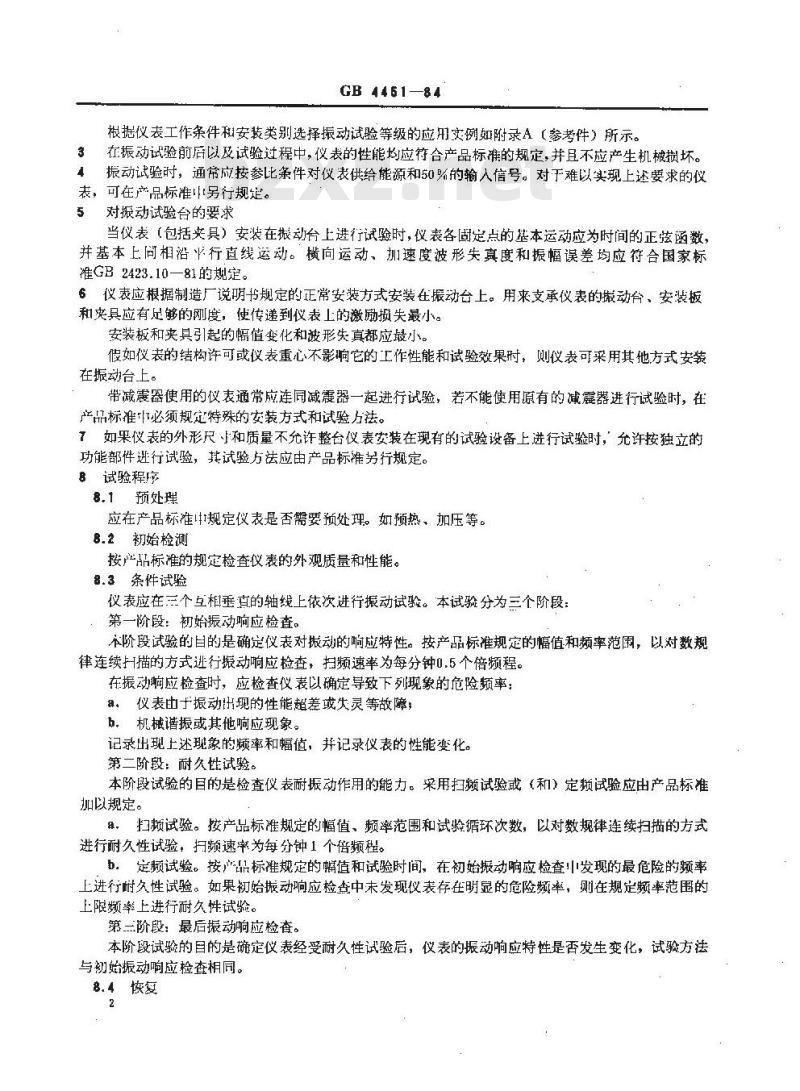

GB4461—84
根据仪表工作条件和安装类别选择振动试验等级的应用例如附录A（参考件）所示。在振动试验前后以及试验过程中，仪表的性能均应符合产品标准的规定，并且不应产生机械损坏。振动试验时，通常应按参比条件对仪表供给能源和50%的输入信号。对于难以实现上述要求的仪4
表，可在产品标准中另行规楚。对振动试验合的要求
当仪表（包括央具）安装在搬动台上进行试验时，仪表各固定点的基本运动应为时间的正弦函数，并基本上尚相沿行直线运动。横向运动、加速度波形失真度和振幅误差均应符合国家标准GB2423.10—81的规定。
6仪表应根据制造厂说明书规定的正常安装方式安装在动台上。用来支承仪表的搬动合、安装板和夹具应有足够的刚度，使传递到仪表上的激励损失最小。安装板和夹具引起的幅值变化和波形失真都应最小。假如仪表的结构许可或仪表重心不影响它的工作性能和试验效果时，则仪表可采用其他方式安装在振动台上。
带减霆器使用的仪表通常应连同减震器一起进行试验，若不能使用原有的减霆器进行试验时，在产品标准必须规定特殊的安装方式和试验方法。7如果仪表的外形尺和质量不允许整台仪表安装在现有的试验设备上进行试验时，允许按独立的功能部件进行试验，其试验方法应由产品标准另行规定。8试验程序
8.1预处理
应在产品标准中规定仪表是否需要预处理。如预热、加压等。8.2初始检测
按产品标准的规定检查仪表的外观质量和性能。8.3条件试验
仪表应在三个互相垂直的轴线上依次进行振动试验。本试验分为三个阶段：第一阶段：初始振动响应检查。本阶段试验的目的是确定仪表对拨动的响应特性。按产品标准规定的幅值和频率范围，以对数规律连续扫描的方式进行振动响应检查，扫频速率为每分钟0.5个倍频程。在振动响应检查时，应检查仪表以确定导致下列现象的危险频率：a。仪表由于振动出现的性能超差或失灵等故障；b.机械谱振或其他响应现象。
记录出现上述现象的频率和幅值，并记录仪表的性能变化。第二阶段：耐久性试验。
本阶段试验的目的是检查仪表耐振动作用的能力。采用扫频试验或（和）定频试验应由产品标准加以规定。
，扫频试验。按产品标准规定的幅值、频率范围和试验循环次数，以对数规律连续扫描的方式进行耐久性试验，扫频速率为每分钟1个倍频程。b．定频试验。按产品标准规定的蝙值和试验时间，在初始振动响应检查中发现的最危险的频率上进行耐久性试验。如果初始振动响应检查中末发现仪表存在明显的危险频率，则在规定频率范围的上限频率上进行耐久性试验。
第三阶段：最后动响应检查。
本阶段试验的目的是确定仪表经受耐久性试验后，仪表的振动响应特性是否发生变化，试验方法与初始振动响应检查相同。
8.4恢复

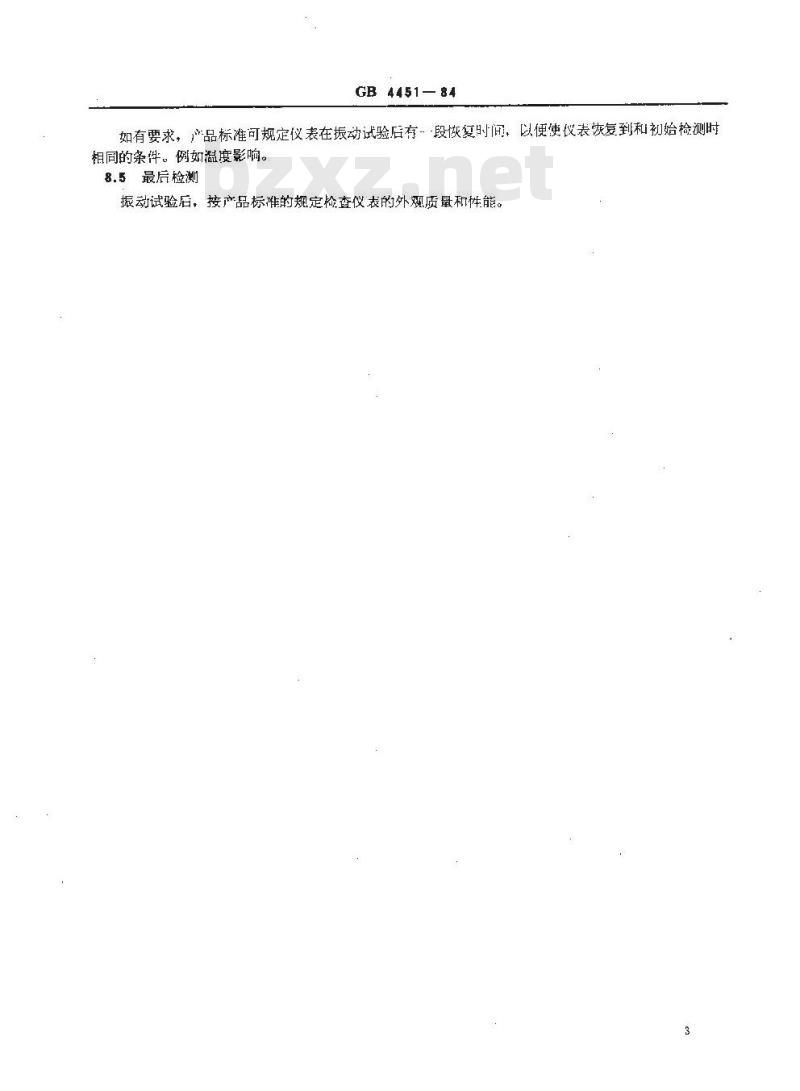

GB 4451 84
如有要求，产品标准可规定仪表在振动试验后有-·段恢复时间，以便使仪表恢复到和初始检测时相同的条件。例如温度影响。
8.5最后检测
振动试验后，按产品标准的规定检查仪表的外观质量和性能。仪表工作条件和安装类别
控制空或扳动微弱的仪表专用安装室现场仪表安装架或控制盘
管道或机械设备
附加说明：

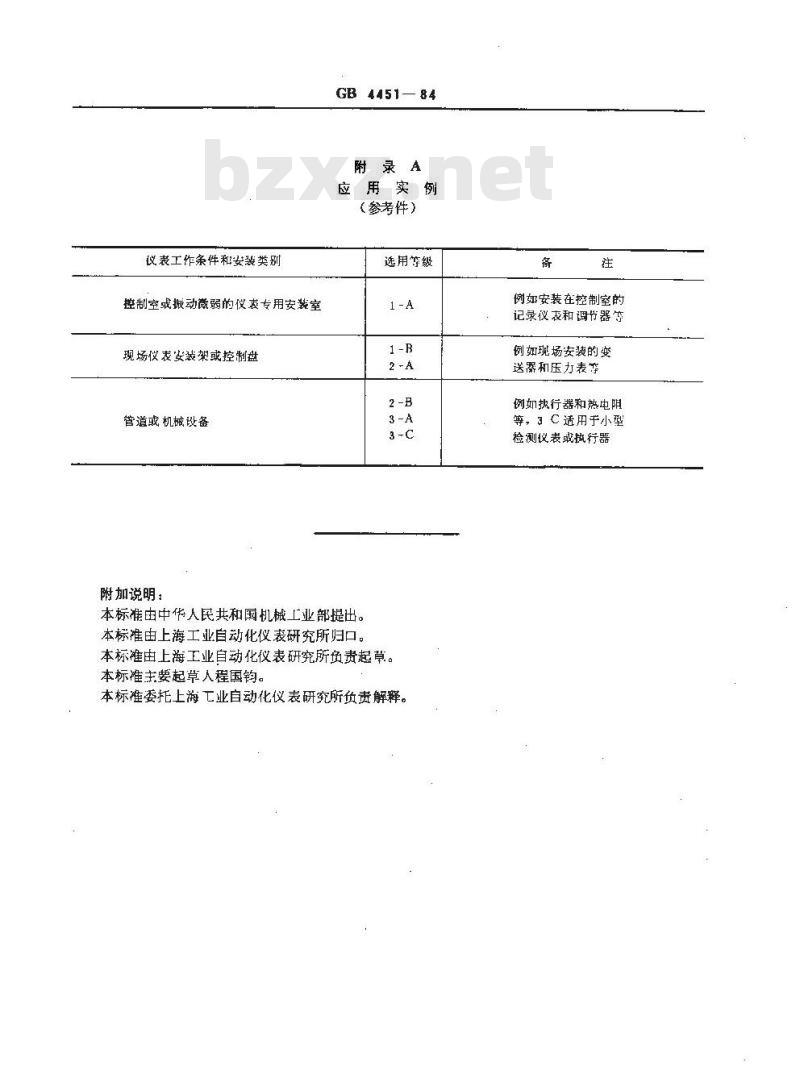

GB 4451—84
附录A
应用实例
（参考件）
选用等级
本标准由中华人民共和国机械工业部提出。本标准由上海工业自动化仪表研究所归口。本标准由上海工业自动化仪表研究所负责起草。本标准主要起草人程国钩。
本标准委托上海工业自动化仪表研究所负责解释。备
例如安装在控制室的
记录仪衣和调节器等
例如现场安装的变
送器和压力表亭
例如执行器和热电阻
等，3C适用于小型
检测仪表或执行器
牛华人民共和国
国家标淮
工业自动化仪表振动（正弦）
试验方法
GB4451—84
中国标准出版社山版
（北京复外三亚河）此内容来自标准下载网
划标准出版社印剧车间印刷
新华心店北京发行所发行各地新华书店经售*
开本880×12301/16印账1/2字数5,0001984年11月第－版 1984年11月第一次印刷印数,1一 8,000
书号：15169+1-2701定价 0.20 元标日 12 52
18--1s+
