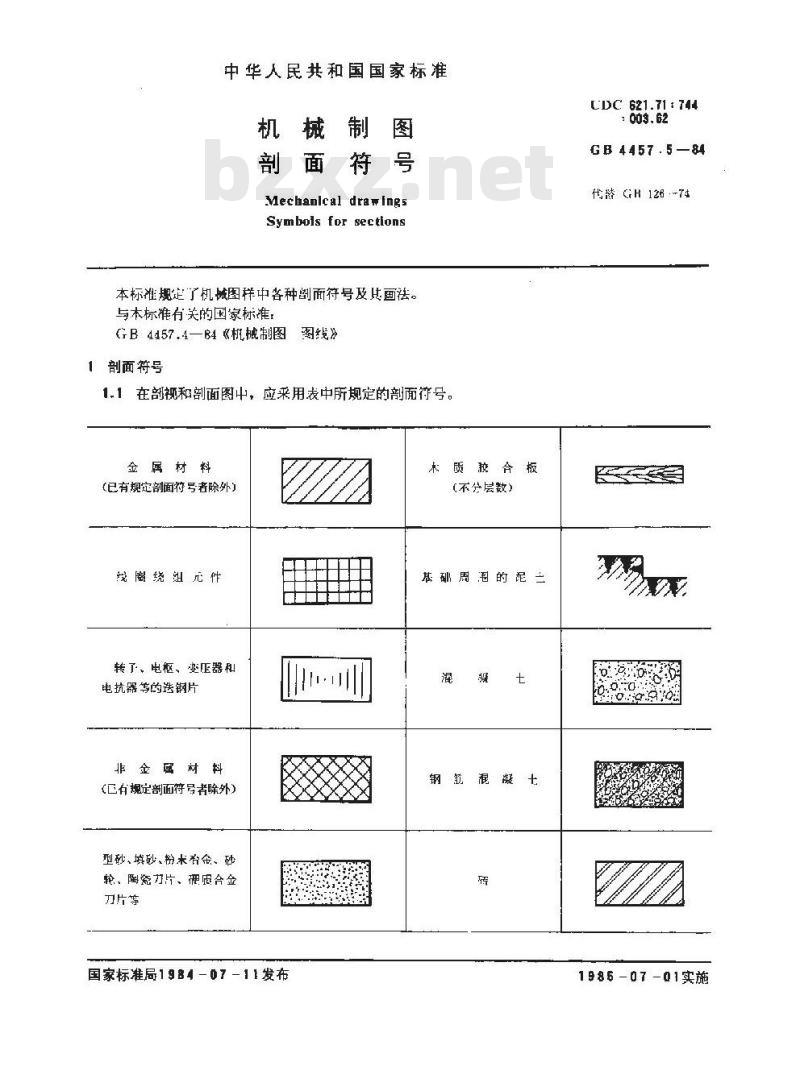

中华人民共和国国家标准
机械制图
剖面符号
Mecbanlcal drawings
Symbois for sectlons
本标准规定了机械图样中客种割面符号及其画法。与本标准有关的国家标准，
GB 4457.4—B4 机械制图
图线》
1剖面符号
1.1在部视和剖面图中，应采用表中所规定的部面衍号。金属材料
（已有规定剖面符号者除外）
线断绕组亢件
转丁、电枢、变压器和
电抗器等的送钢片
非金風材料
（已有规定部面符号者除外）
型砂、填砂、粉末冶金、砂
轮、瓷力片、硬尽合金
刀片等
国家标准局1984-07-11发布
木质校合板
（不分层数）
基础周图的泥三
钢航混凝十
LDC 621.71 + 744
: 003. 62
GB 4457.5—84
代替 GH 126 ·~74
1986-07-01实施
陂离及供观察用的其它
透明材料
纵剖面
横剂面
GB4457.5-84
E“u\
（筛网、过滤网等）
注：剖面符号仪表示材料的类别，材料的名称和代号必须另行注明。离送钢片的剂面线方。应与束装中选钢片的方向致。③液面用细实线绘制。

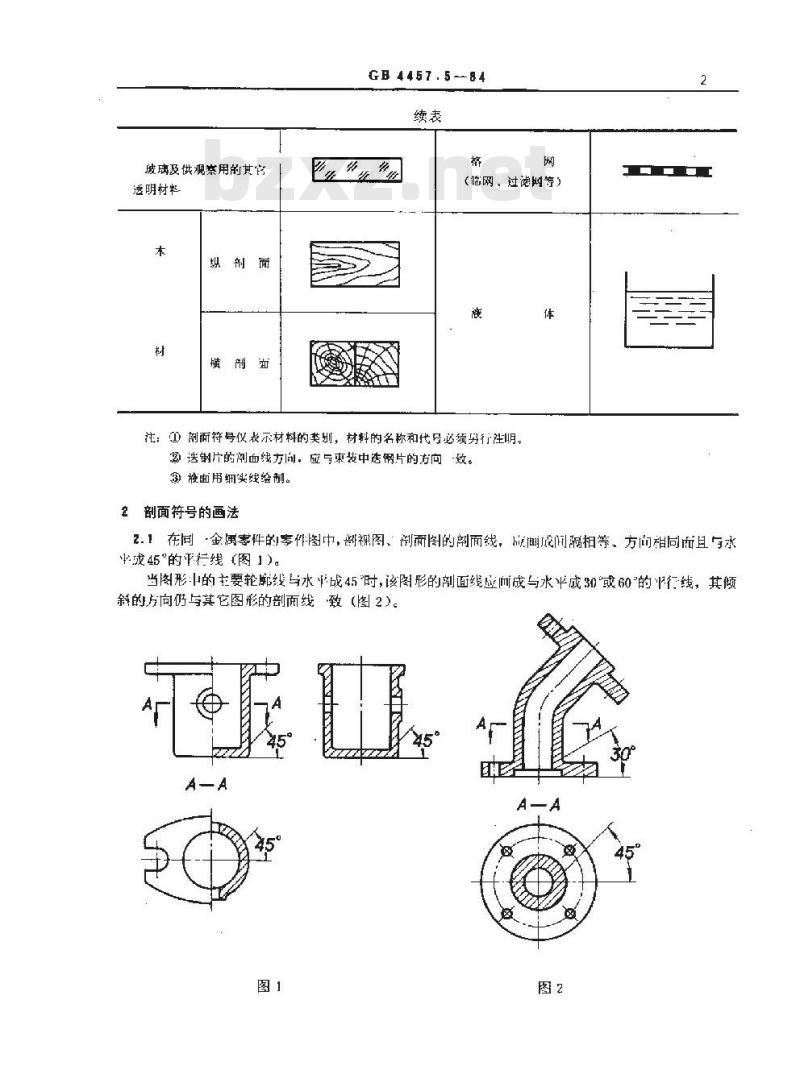

2剖面符号的画法
2.1在同金属零件的李件图中，剖视图、剖面阁的剖面线，成间成间隔相等。方南相同而且与水成45\的平行线（图1）。
当图形：中的主要轮哪线与水平成45时，该图形的剖面线应而成与水平成或60\的行线，其倾斜的方向仍与其它图形的剖而线致（图2）。A—A

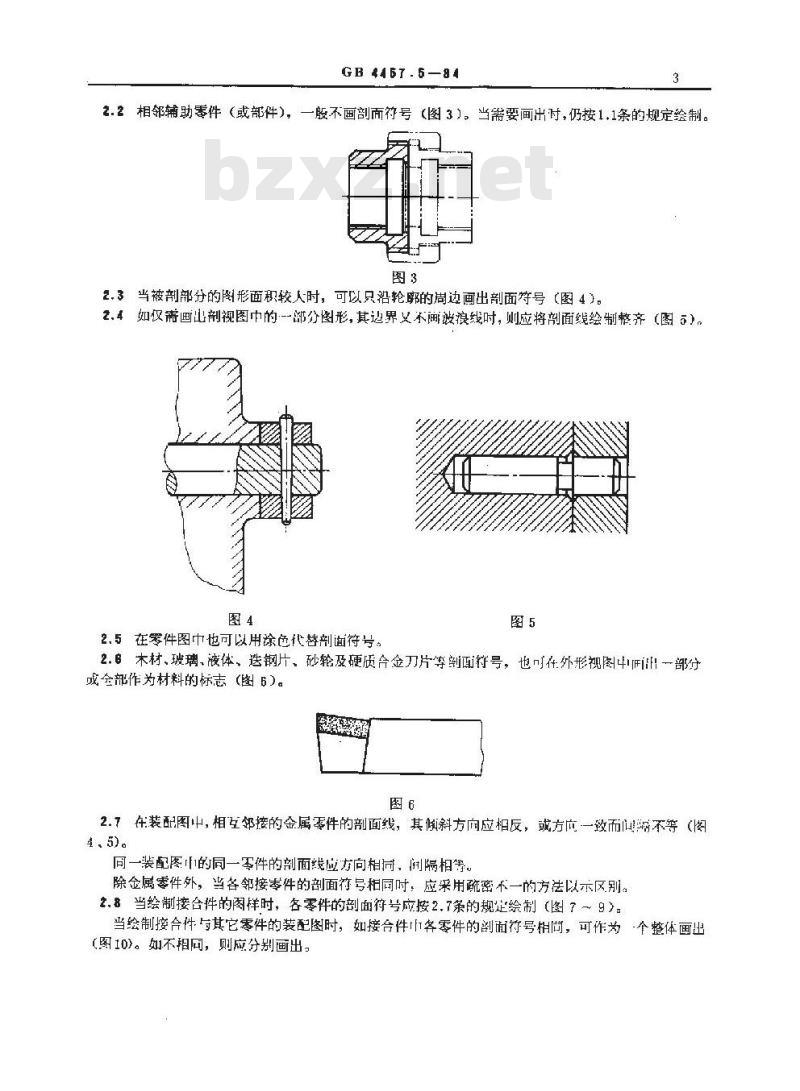

2.2相邻辅助零件（或部件），
GB4467.5-84
一般不画剖面符号（图3）。当需要画出时，仍按1.1条的规定绘制。图3免费标准bzxz.net
2.3当被剖部分的图形面积较人时，可以只沿轮的周边画出剖面符号（图4）。2.4如仅需画出剖视图中的一-部分图形，其边界义术闻波浪线时，则应将面线绘制整齐（图）。图4
2.5在零件图中也可以用涂色代替面符号。图5
2.6木材、玻璃，液体、选钢片、砂轮及硬质合金刀片等剃面符号，也可在外形视图4FiF一部或全部作为材料的标志（图6）。图6
2.7在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方应一致而叫不等（阁4. 5)。
同一装配图的同一零件的剖面线应方向相荷，间隔相等。除金属零件外，当各邻接琴件的剖面衍号相同时，应采用疏密不一的方法以示区别。2.8当绘制接台件的图样时，各零件的剖面符号应按2.7条的规定绘制（图？～9）：当绘制接合件与其它零件的装配图时，如接合件1f各零件的剖面符号相间，可作为·个整体画出（图10)。如不相同，则应分别画出。图了
GB 4457. 5—84
2.9由不同材料嵌人或粘贴在·起的成品，用其三要材料的流面符号表示。例如1：夹丝玻璃的剖面符号，用胺璃的剂面符号表示，复合钢板的剖面符号，用钢板的部面符号表示。2.10在装配图！，宽度小」或等于2mm的获小面积的剖面，可用涂黑代替剖面符号（图11）。妇果是坡璃或其它材料，而不宣涂黑时，可不画剂面符号。当两邻接部均涂时，两剖而之间应留出不小于0.7mm的实隙（图12)。图
