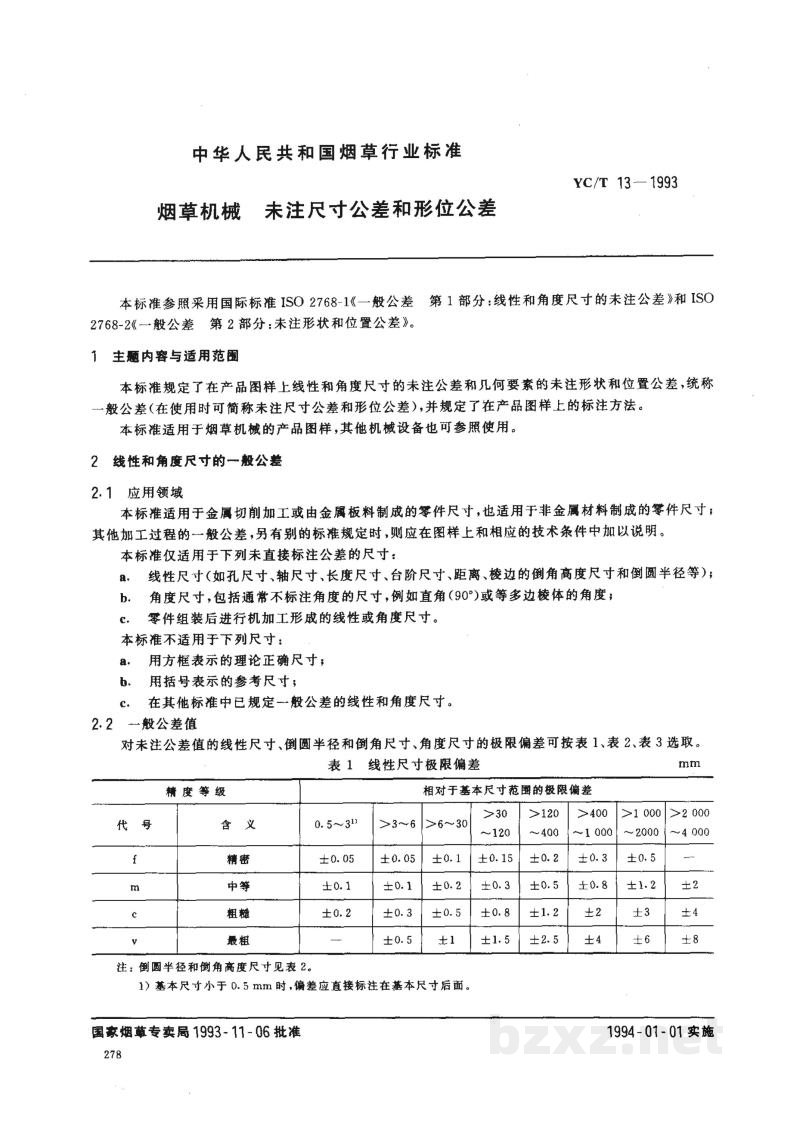

标准简介/下载中华人民共和国烟草行业标准
YC/T 13—1993

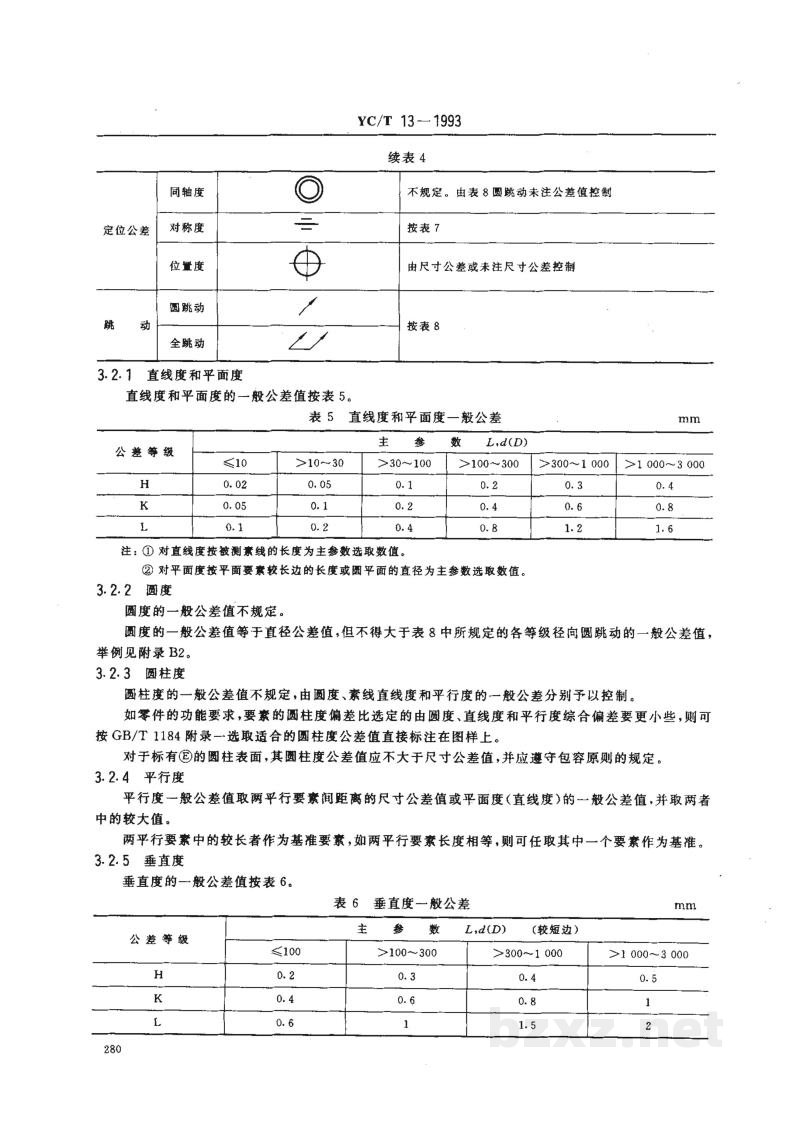

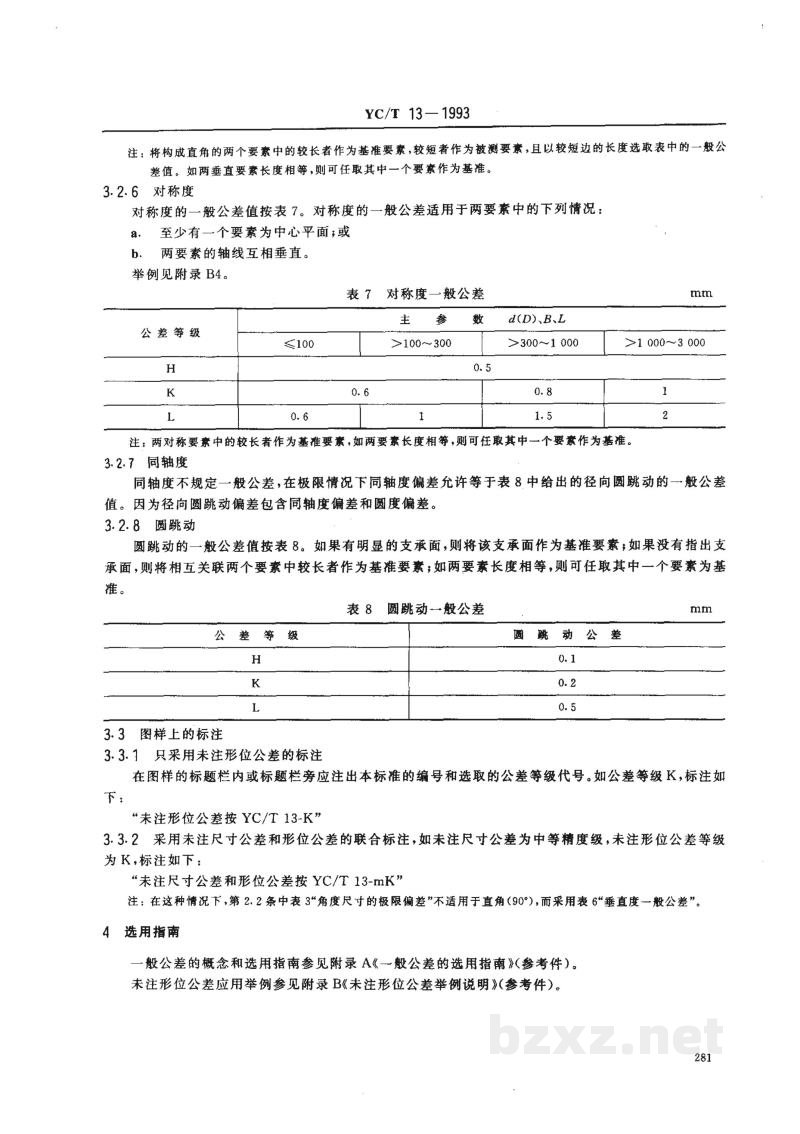

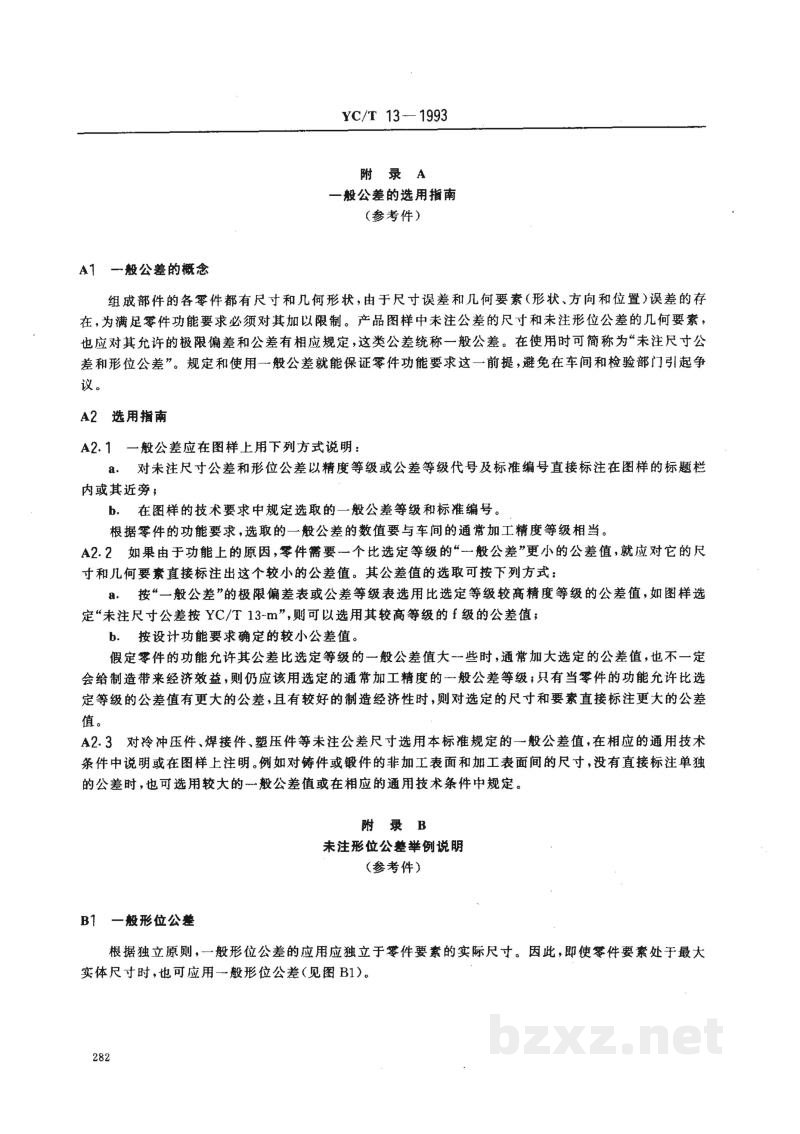

烟草机械 未注尺寸公差和形位公差
本标准参照采用国际标准 ISO 2768-1《一般公差 第 1 部分：线性和角度尺寸的未注公差》和 ISO 2768-2《一般公差 第 2 部分：未注形状和位置公差》。
1 主题内容与适用范围
本标准规定了在产品图样上线性和角度尺寸的未注公差和几何要素的未注形状和位置公差，统称一般公差（在使用时可简称未注尺寸公差和形位公差），并规定了在产品图样上的标注方法。
本标准适用于烟草机械的产品图样，其他机械设备也可参照使用。
2 线性和角度尺寸的一般公差
2.1 应用领域
本标准适用于金属切削加工或由金属板料制成的零件尺寸，也适用于非金属材料制成的零件尺寸；其他加工过程的一般公差，另有别的标准规定时，则应在图样上和相应的技术条件中加以说明。
本标准仅适用于下列未直接标注公差的尺寸：
线性尺寸（如孔尺寸、轴尺寸、长度尺寸、台阶尺寸、距离、棱边的倒角高度尺寸和倒圆半径等）；
角度尺寸，包括通常不标注角度的尺寸，例如直角(90°)或多边棱体的角度；
零件组装后进行机加工形成的线性或角度尺寸。
本标准不适用于下列尺寸：
用方框表示的理论正确尺寸；
用括号表示的参考尺寸；
在其他标准中已规定一般公差的线性和角度尺寸。
2.2 一般公差值
对未注公差值的线性尺寸、倒圆半径和倒角尺寸、角度尺寸的极限偏差可按表1、表2、表3选取。
表 1 线性尺寸极限偏差 mm
| 精度等级 | 相对于基本尺寸范围的极限偏差 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 代号 | 含义 | 0.5~31) | >3~6 | >6~30 | >30 ~120 |
>120 ~400 |
>400 ~1 000 |
>1 000 ~2000 |
>2 000 ~4 000 |
| f | 精密 | $\pm$ 0.05 | $\pm$ 0.05 | $\pm$ 0.1 | $\pm$ 0.15 | $\pm$ 0.2 | $\pm$ 0.3 | $\pm$ 0.5 | - |
| m | 中等 | $\pm$ 0.1 | $\pm$ 0.1 | $\pm$ 0.2 | $\pm$ 0.3 | $\pm$ 0.5 | $\pm$ 0.8 | $\pm$ 1.2 | $\pm$ 2 |
| c | 粗糙 | $\pm$ 0.2 | $\pm$ 0.3 | $\pm$ 0.5 | $\pm$ 0.8 | $\pm$ 1.2 | $\pm$ 2 | $\pm$ 3 | $\pm$ 4 |
| v | 最粗 | - | $\pm$ 0.5 | $\pm$ 1 | $\pm$ 1.5 | $\pm$ 2.5 | $\pm$ 4 | $\pm$ 6 | $\pm$ 8 |

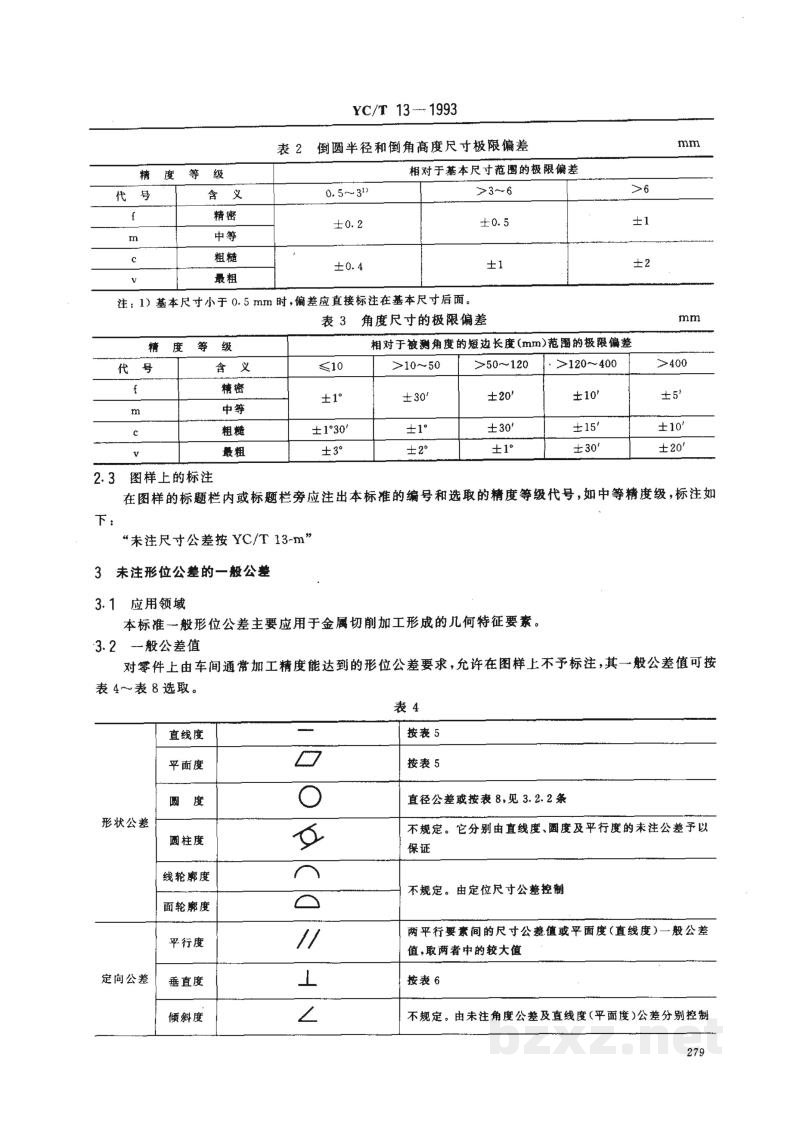

注：倒圆半径和倒角高度尺寸见表2。
1）基本尺寸小于0.5 mm时，偏差应直接标注在基本尺寸后面。
