【烟草标准】 烟草机械 YJ26型滤嘴接装机

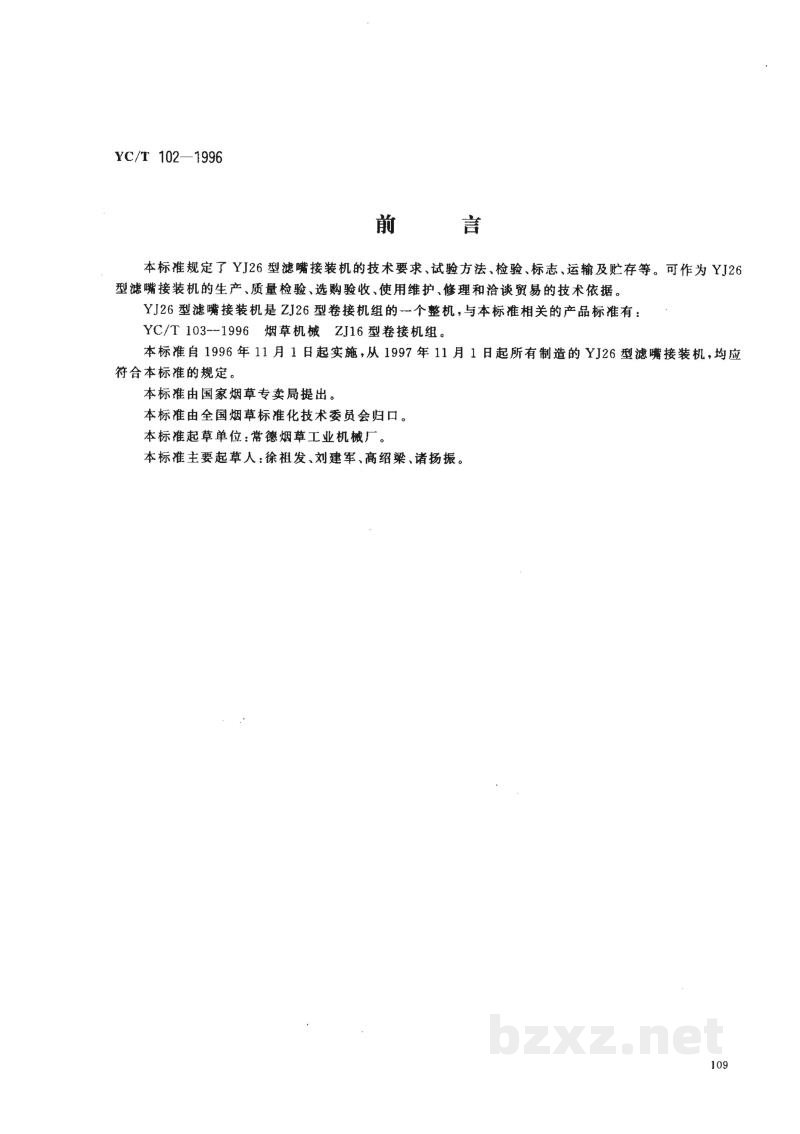

前 言

本标准规定了YJ26型滤嘴接装机的技术要求、试验方法、检验、标志、运输及贮存等。可作为YJ26型滤嘴接装机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YJ26型滤嘴接装机是ZJ26型卷接机组的一个整机，与本标准相关的产品标准有：

YC/T 103—1996 烟草机械 ZJ16型卷接机组。

本标准自1996年11月1日起实施，从1997年11月1日起所有制造的YJ26型滤嘴接装机，均应符合本标准的规定。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：常德烟草工业机械厂。

本标准主要起草人：徐祖发、刘建军、高绍梁、诸扬振。

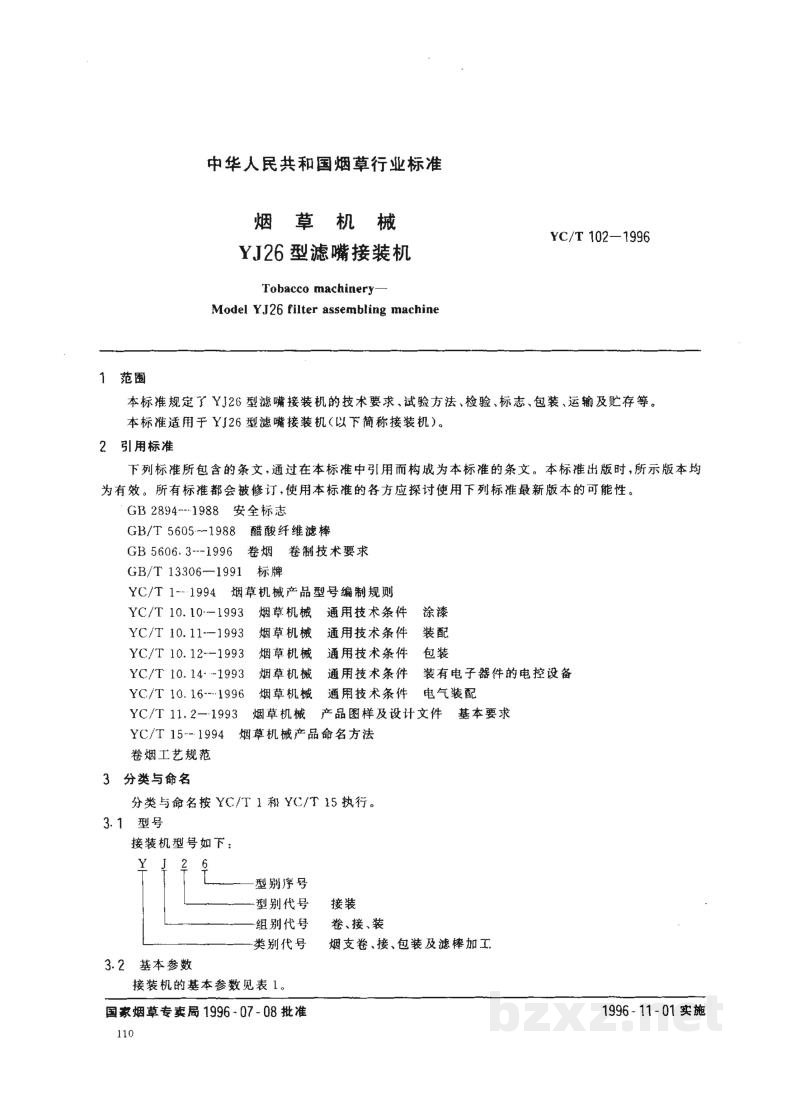

中华人民共和国烟草行业标准

YC/T 102—1996

烟草机械
YJ26型滤嘴接装机

Tobacco machinery –
Model YJ26 filter assembling machine

1 范围

本标准规定了YJ26型滤嘴接装机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于YJ26型滤嘴接装机(以下简称接装机)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 分类与命名

分类与命名按YC/T 1和YC/T 15执行。

3.1 型号

接装机型号如下：

[图片]

3.2 基本参数

接装机的基本参数见表1。

YC/T 102—1996

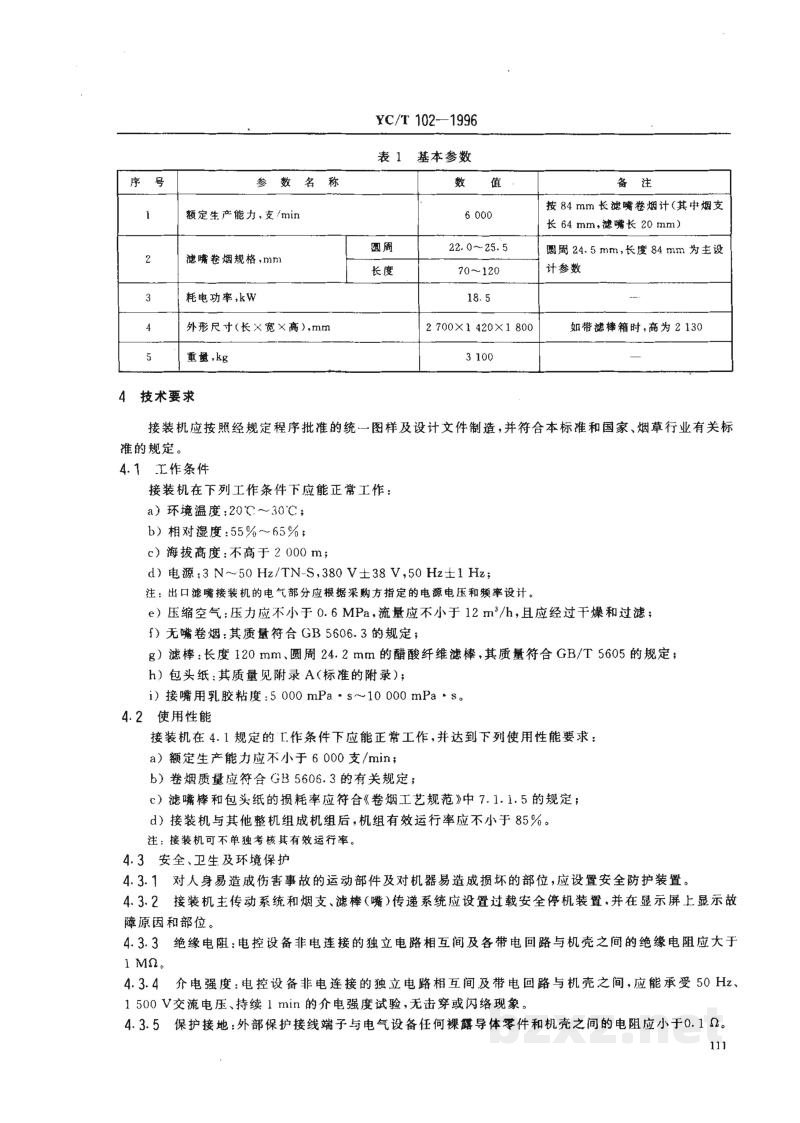

表 1 基本参数

4 技术要求

接装机应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。

4.1 工作条件

接装机在下列工作条件下应能正常工作：

• a) 环境温度；20℃～30℃;
• b) 相对湿度：55%～65%;
• c) 海拔高度：不高于2 000 m;

d) 电源:3 N~50 Hz/TN-S,380 V±38 V,50 Hz±1 Hz;

注：出口滤嘴接装机的电气部分应根据采购方指定的电源电压和频率设计。

• e) 压缩空气；压力应不小于0.6 MPa,流量应不小于12 m³/h,且应经过干燥和过滤;
• f) 无端卷烟：其质量符合GB 5606.3的规定;
• g) 滤棒:长度120 mm、圆周24.2 mm的醋酸纤维滤棒，其质量应符合GB/T 5605的规定;
• h) 包头纸；其质量见附录A(标准的附录);
• i) 接嘴用乳胶粘度：5 000 mPa·s～10 000 mPa·s。

4.2 使用性能

接装机在4.1规定的工作条件下应能正常工作，并达到下列使用性能要求：

• a) 额定生产能力应不小于6 000支/min;
• b) 卷烟质量应符合GB 5606.3的有关规定;

c) 滤嘴棒和包头纸的损耗率应符合《卷烟工艺规范》中7.1-1.5的规定；

• d) 接装机与其他整机组成机组后，机组有效运行率应不小于85%。

注：接装机可不单独考核其有效运行率。

4.3 安全、卫生及环境保护

• 4.3.1 对人身易造成伤害事故的运动部件及对机器易造成损坏的部位，应设置安全防护装置。
• 4.3.2 接装机主传动系统和烟支、滤棒(嘴)传递系统应设置过载安全停机装置,并在显示屏上显示故障原因和部位。

4.3.3 绝缘电阻:电控设备非电连接的独立电路相互间及各带电回路与机壳之间的绝缘电阻应大于1 MΩ。

4.3.4 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50 Hz、1 500 V交流电压、持续1 min的介电强度试验,无击穿或闪络现象。

4.3.5 保护接地;外部保护接线端子与电气设备任何裸露导体零件和机壳之间的电阻应小于0.1 Ω。
