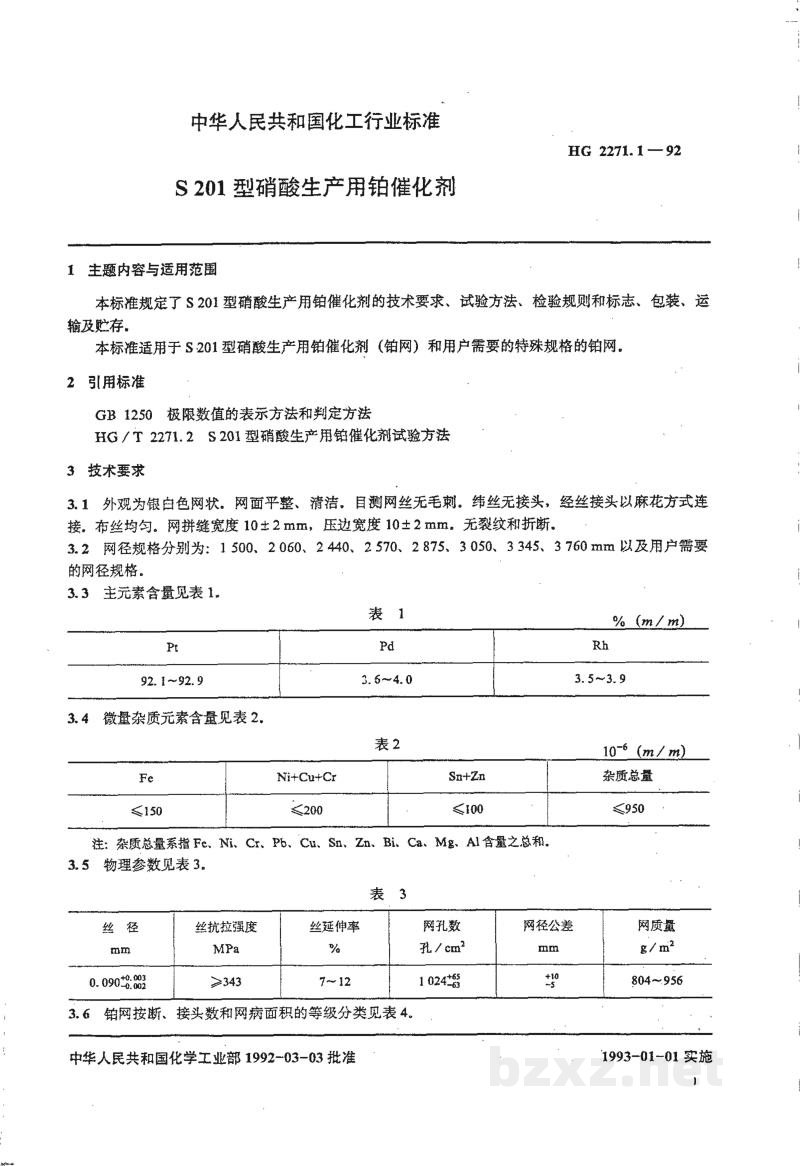

标准简介/下载中华人民共和国化工行业标准
S 201型硝酸生产用铂催化剂HG 2271.1—92
1 主题内容与适用范围
本标准规定了S 201型硝酸生产用铂催化剂的技术要求、试验方法、检验规则和标志、包装、运输及贮存。
本标准适用于S 201型硝酸生产用铂催化剂（铂网）和用户需要的特殊规格的铂网。
2 引用标准
GB 1250 极限数值的表示方法和判定方法
HG/T 2271.2 S 201型硝酸生产用铂催化剂试验方法
3 技术要求
3.1 外观为银白色网状，网面平整、清洁。目测网丝无毛刺。纬丝无接头，经丝接头以麻花方式连接。布丝均匀，网拼缝宽度 $10 \pm 2\,\text{mm}$，压边宽度 $10 \pm 2\,\text{mm}$。无裂纹和折断。
3.2 网径规格分别为：$1500$、$2060$、$2440$、$2570$、$2875$、$3050$、$3345$、$3760\,\text{mm}$ 以及用户需要的网径规格。
3.3 主元素含量见表1.
| 表 1 % (m/m) |
||
|---|---|---|
| Pt | Pd | Rh |
| $92.1 \sim 92.9$ | $3.6 \sim 4.0$ | $3.5 \sim 3.9$ |
3.4 微量杂质元素含量见表2.
| 表 2 $10^{-6}$ (m/m) |
|||
|---|---|---|---|
| Fe | Ni+Cu+Cr | Sn+Zn | 杂质总量 |
| $\le 150$ | $\le 200$ | $\le 100$ | $\le 950$ |
注：杂质总量系指 Fe、Ni、Cr、Pb、Cu、Sn、Zn、Bi、Ca、Mg、Al含量之总和。
3.5 物理参数见表3.
| 表 3 | |||||
|---|---|---|---|---|---|
| 丝径 mm |
丝抗拉强度 MPa |
丝延伸率 % |
网孔数 孔 $/ \mathrm{cm}^{2}$ |
网径公差 mm |
网质量 $\mathrm{g} / \mathrm{m}^{2}$ |
| $0.090_{-0.003}^{+0.003}$ | $\ge 343$ | $7 \sim 12$ | $1\,024_{-8}^{+65}$ | $_{-3}^{+0}$ | $804 \sim 956$ |

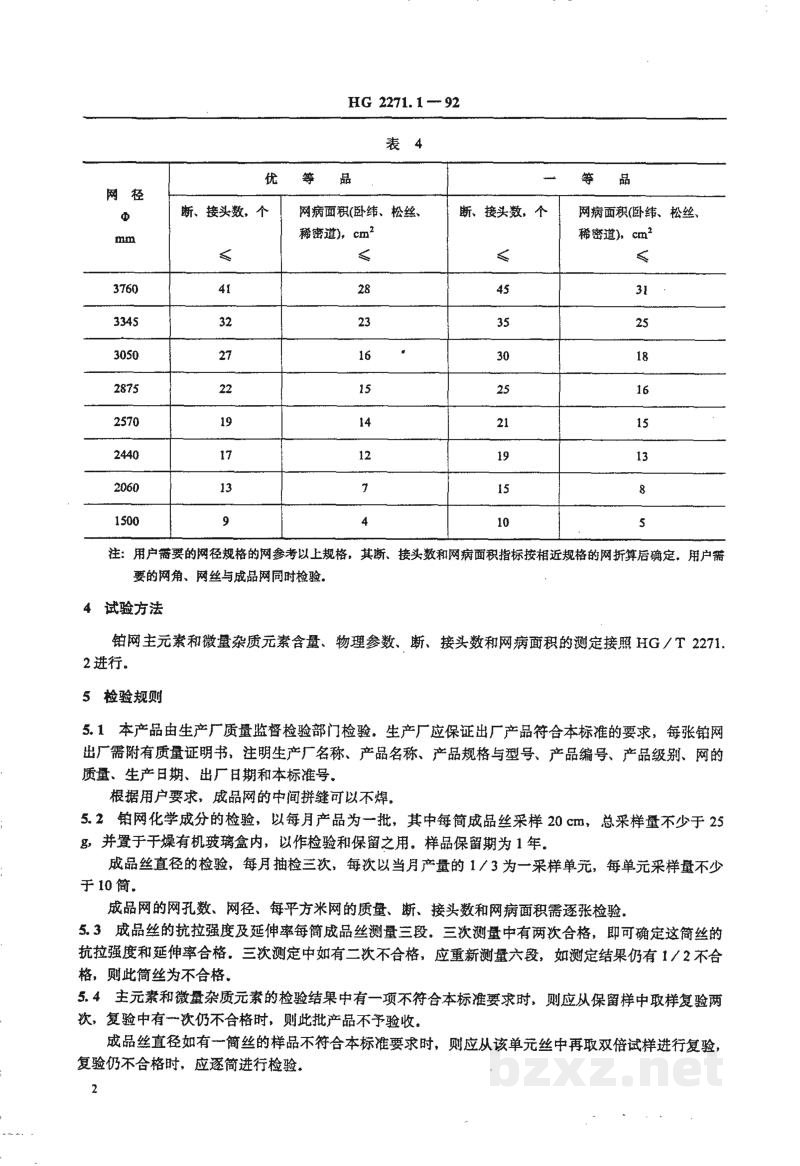

3.6 铂网按断、接头数和网病面积的等级分类见表4.
