【化工标准】 工业碳酸锶

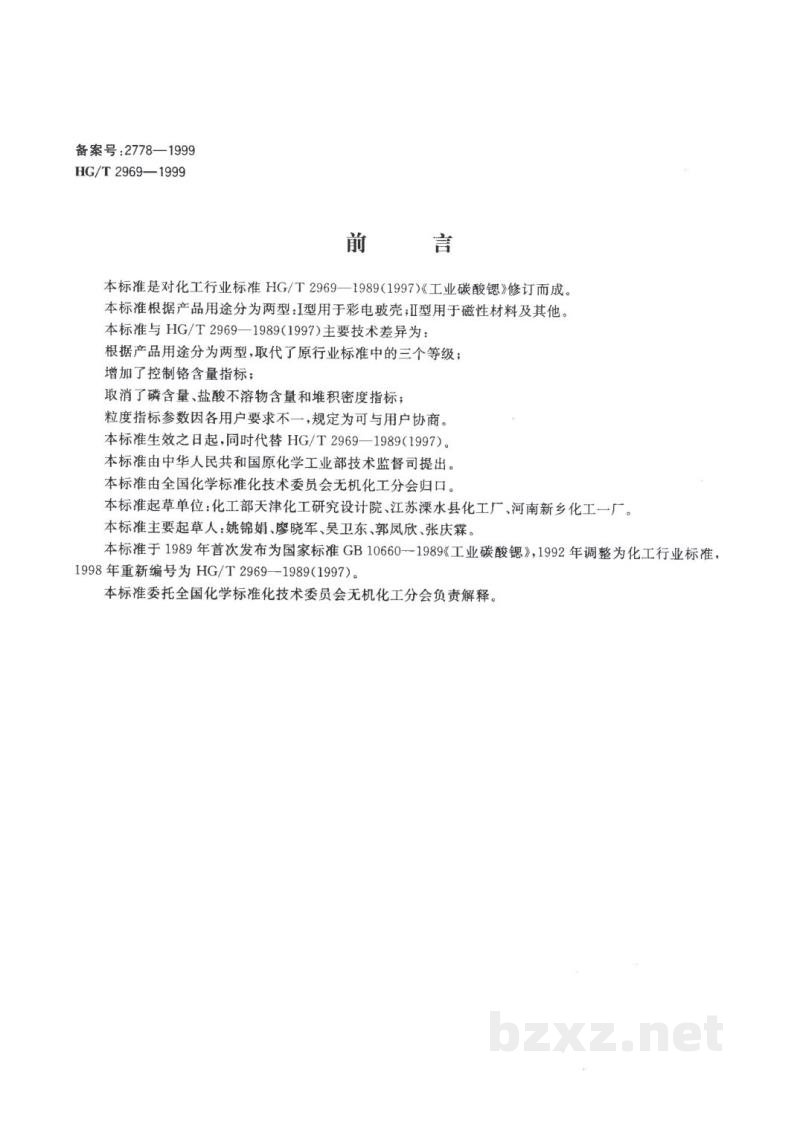

前言

本标准是对化工行业标准 HG/T 2969—1989(1997)《工业碳酸锶》修订而成。

本标准根据产品用途分为两型:Ⅰ型用于彩色玻壳;Ⅱ型用于磁性材料及其他。

本标准与 HG/T 2969—1989(1997)主要技术差异为:

根据产品用途分为两型,取代了原行业标准中的三个等级;

增加了控制铬含量指标;

取消了磷含量、盐酸不溶物含量和堆积密度指标;

粒度指标参数因各用户要求不一,规定为可与用户协商。

本标准生效之日起,同时代替 HG/T 2969—1989(1997)。

本标准由中华人民共和国原化学工业部技术监督司提出。

本标准由全国化学标准化技术委员会无机化工分会归口。

本标准起草单位:化工部天津化工研究设计院、江苏溧水县化工厂、河南新乡化工厂。

本标准主要起草人:姚锦娟、廖晓军、吴卫东、郭凤欣、张庆霖。

本标准于 1989 年首次发布为国家标准 GB 10660—1989《工业碳酸锶》,1992 年调整为化工行业标准,1998 年重新编号为 HG/T 2969—1989(1997)。

本标准委托全国化学标准化技术委员会无机化工分会负责解释。

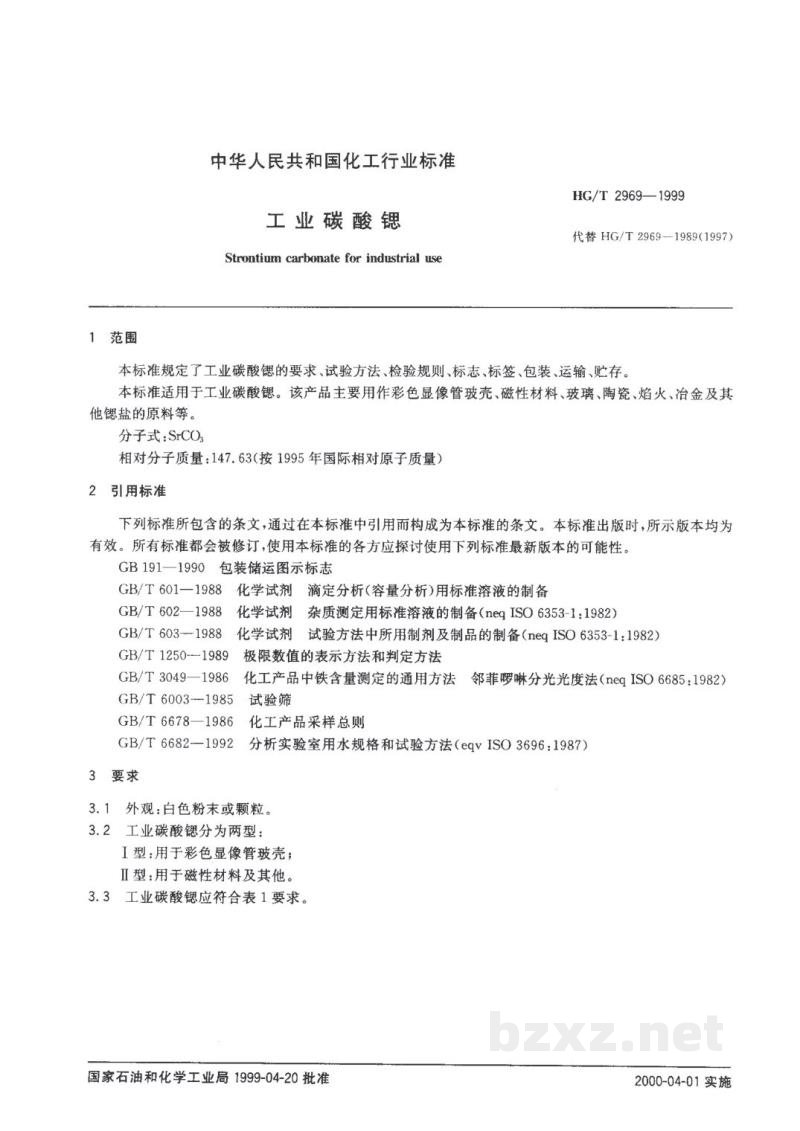

中华人民共和国化工行业标准

工业碳酸锶

Strontium carbonate for industrial use

1 范围

本标准规定了工业碳酸锶的要求、试验方法、检验规则、标志、标签、包装、运输、贮存。

本标准适用于工业碳酸锶。该产品主要用作彩色显像管玻壳、磁性材料、玻璃、陶瓷、焰火、冶金及其他锶盐的原料等。

分子式：SrCO₃

相对分子质量：147.63(按 1995 年国际相对原子质量)

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 要求

3.1 外观：白色粉末或颗粒。

3.2 工业碳酸锶分为两型：

• I型：用于彩色显像管玻壳；
• Ⅱ型：用于磁性材料及其他。

3.3 工业碳酸锶应符合表1要求。

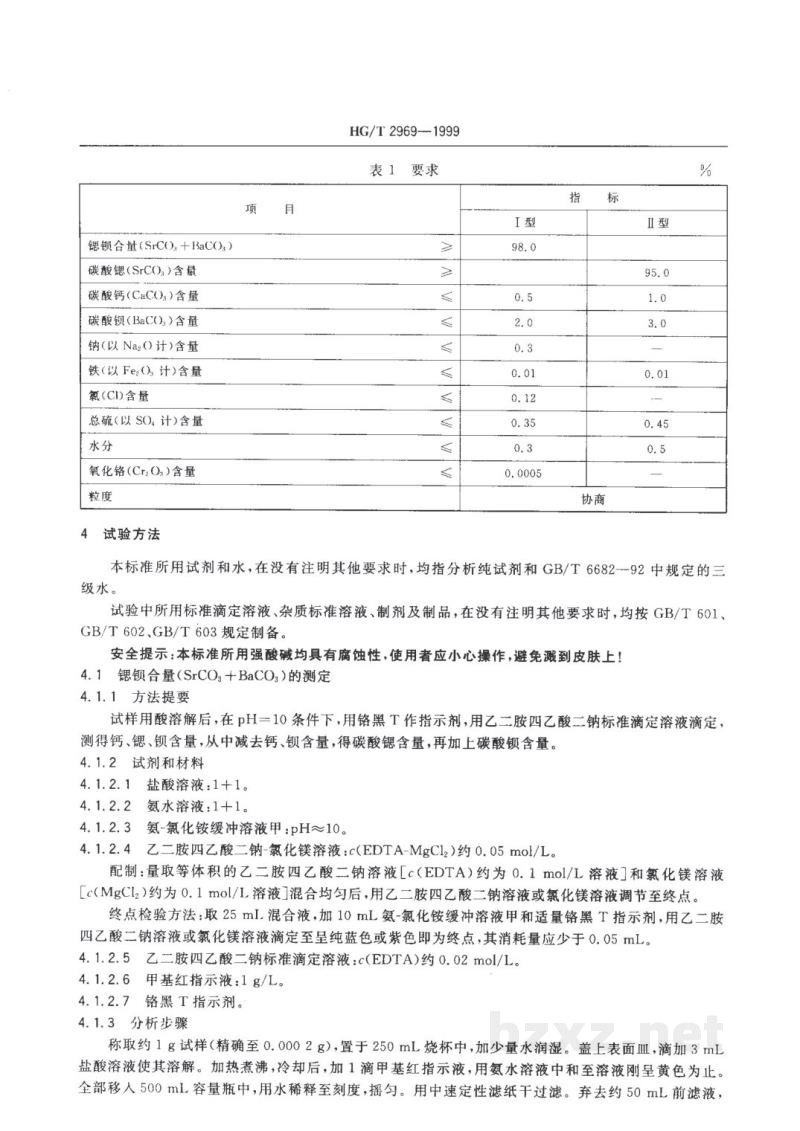

表1 要求

%

4 试验方法

本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和 GB/T 6682—92中规定的三级水。

试验中所用标准滴定溶液、杂质标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T 601, GB/T 602,GB/T 603规定制备。

安全提示：本标准所用强酸碱均具有腐蚀性，使用者应小心操作，避免溅到皮肤上！

4.1 锶钡合量(SrCO₃+BaCO₃)的测定

4.1.1 方法提要

试样用酸溶解后，在pH=10条件下，用铬黑T作指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定，测得钙、锶、钡合量，从中减去钙、钡含量，得碳酸锶合量，再加上碳酸钡含量。

4.1.2 试剂和材料

1. 4.1.2.1 盐酸溶液：$1+1$。
2. 4.1.2.2 氨水溶液：$1+1$。
3. 4.1.2.3 氨-氯化铵缓冲溶液甲：pH$\approx$10。
4. 4.1.2.4 乙二胺四乙酸二钠-氯化镁溶液：$c(\text{EDTA-MgCl}_2)$约 $0.05\ \text{mol/L}$。
   配制：量取等体积的乙二胺四乙酸二钠溶液[$c(\text{EDTA})$约为 $0.1\ \text{mol/L}$溶液]和氯化镁溶液[$c(\text{MgCl}_2)$约为 $0.1\ \text{mol/L}$溶液]混合均匀后，用乙二胺四乙酸二钠溶液或氯化镁溶液调节至终点。
   终点检验方法：取 $25\ \text{mL}$混合液，加 $10\ \text{mL}$氨-氯化铵缓冲溶液甲和适量铬黑T指示剂，用乙二胺四乙酸二钠溶液或氯化镁溶液滴定至呈纯蓝色或紫色即为终点，其消耗量应少于 $0.05\ \text{mL}$。
5. 4.1.2.5 乙二胺四乙酸二钠标准滴定溶液：$c(\text{EDTA})$约 $0.02\ \text{mol/L}$。
6. 4.1.2.6 甲基红指示液：$1\ \text{g/L}$。
7. 4.1.2.7 铬黑T指示剂。

4.1.3 分析步骤

称取约 $1\ \text{g}$试样(精确至 $0.0002\ \text{g}$)，置于 $250\ \text{mL}$烧杯中，加少量水润湿。盖上表面皿，滴加 $3\ \text{mL}$盐酸溶液使其溶解。加热煮沸，冷却后，加1滴甲基红指示液，用氨水溶液中和至溶液刚呈黄色为止。全部移入 $500\ \text{mL}$容量瓶中，用水稀释至刻度，摇匀。用中速定性滤纸干过滤。弃去约 $50\ \text{mL}$前滤液，
