【烟草标准】 烟草机械 ZJ14D、ZJ14E型卷接机组

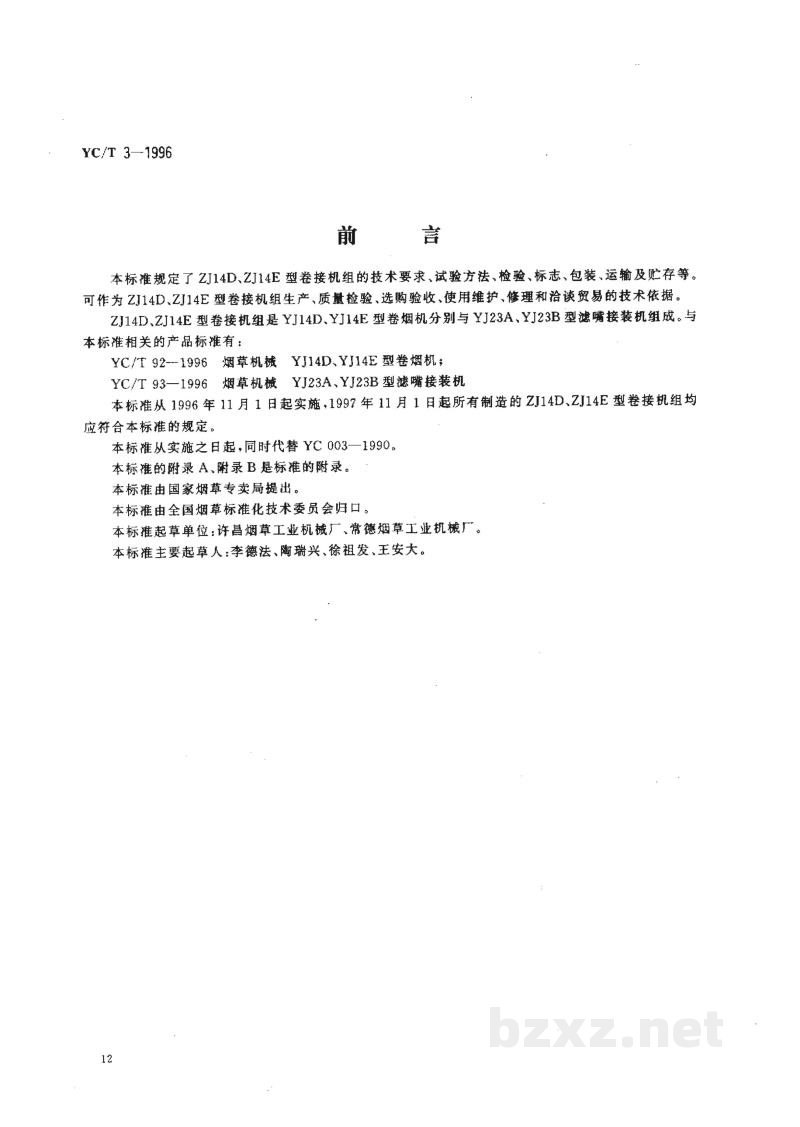

前 言

本标准规定了ZJ14D、ZJ14E型卷接机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为ZJ14D、ZJ14E型卷接机组生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

ZJ14D、ZJ14E型卷接机组是YJ14D、YJ14E型卷烟机分别与YJ23A、YJ23B型滤嘴接装机组成。与本标准相关的产品标准有：

本标准从1996年11月1日起实施，1997年11月1日起所有制造的ZJ14D、ZJ14E型卷接机组均应符合本标准的规定。

本标准从实施之日起，同时代替YC 003—1990。

本标准的附录A、附录B是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：许昌烟草工业机械厂、常德烟草工业机械厂。

本标准主要起草人：李德法、陶瑞兴、徐祖发、王安大。

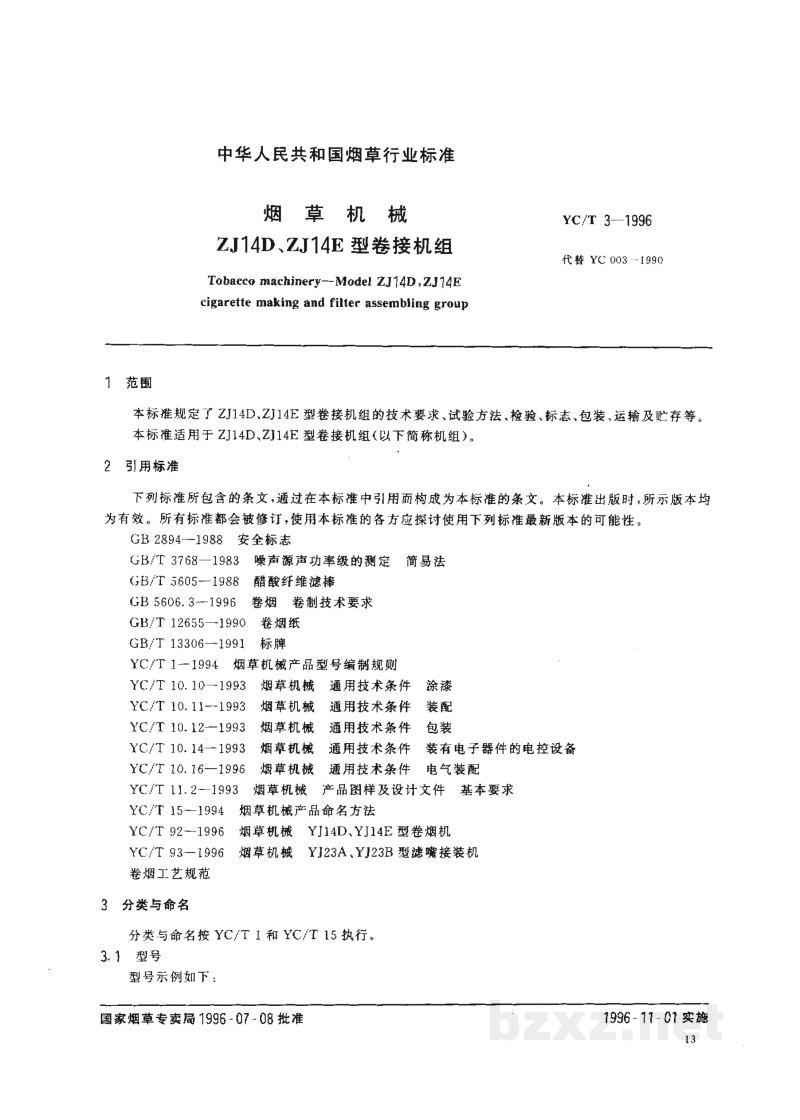

中华人民共和国烟草行业标准

1 范围

本标准规定了 ZJ14D、ZJ14E 型卷接机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于 ZJ14D、ZJ14E 型卷接机组(以下简称机组)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988  安全标志
• GB/T 3768—1983  噪声源声功率级的测定  简易法
• GB/T 5605—1988  醋酸纤维滤棒
• GB 5606.3—1996  卷烟  卷制技术要求
• GB/T 12655—1990  卷烟纸
• GB/T 13306—1991  标牌
• YC/T 1—1994  烟草机械产品型号编制规则
• YC/T 10.10—1993  烟草机械  通用技术条件  涂漆
• YC/T 10.11—1993  烟草机械  通用技术条件  装配
• YC/T 10.12—1993  烟草机械  通用技术条件  包装
• YC/T 10.14—1993  烟草机械  通用技术条件  装有电子器件的电控设备
• YC/T 10.16—1996  烟草机械  通用技术条件  电气装配
• YC/T 11.2—1993  烟草机械  产品图样及设计文件  基本要求
• YC/T 15—1994  烟草机械产品命名方法
• YC/T 92—1996  烟草机械  YJ14D、YJ14E 型卷烟机
• YC/T 93—1996  烟草机械  YJ23A、YJ23B 型滤嘴接装机
• 卷烟工艺规范

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

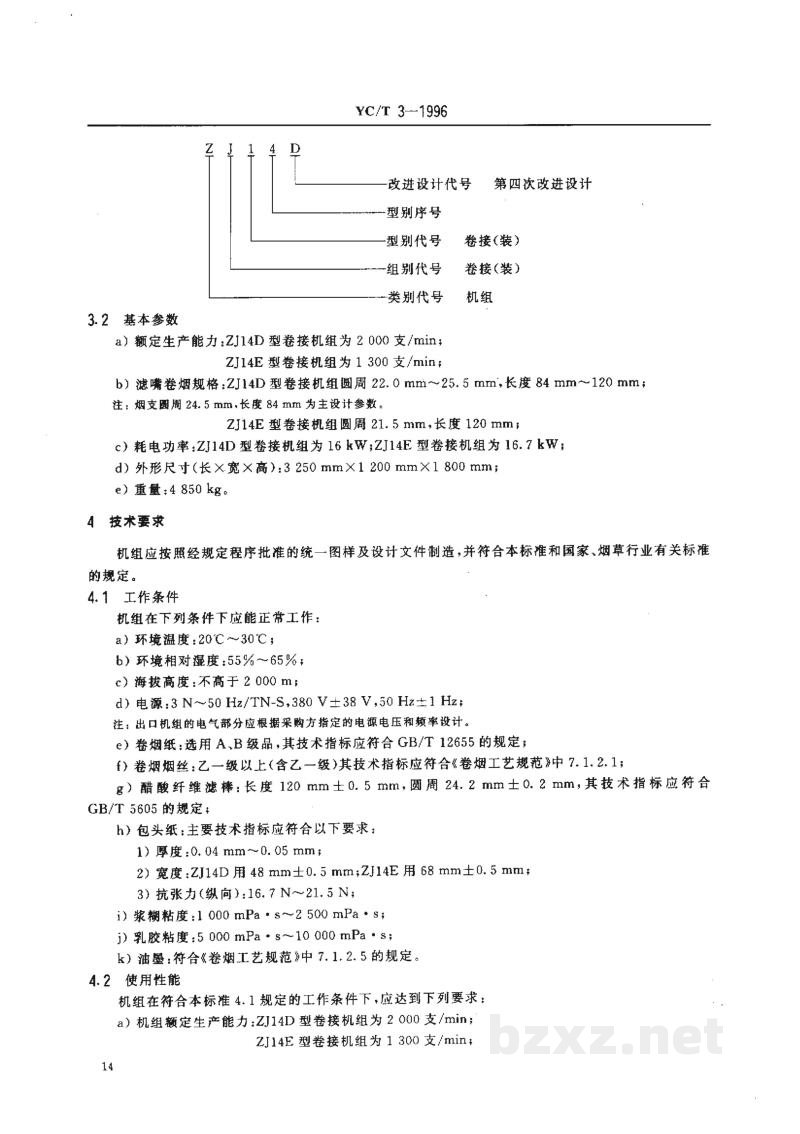

3.1  型号

型号示例如下：

YC/T 3—1996

Z J 1 4 D

3.2 基本参数

a) 额定生产能力：ZJ14D型卷接机组为2000支/min；

ZJ14E型卷接机组为1300支/min；

b) 滤嘴卷烟规格：ZJ14D型卷接机组圆周22.0 mm～25.5 mm，长度84 mm～120 mm；

注：烟支圆周24.5 mm，长度84 mm为主设计参数。

ZJ14E型卷接机组圆周21.5 mm，长度120 mm；

c) 耗电功率：ZJ14D型卷接机组为16 kW；ZJ14E型卷接机组为16.7 kW；

d) 外形尺寸(长×宽×高)：3 250 mm×1 200 mm×1 800 mm；

e) 重量：4 850 kg。

4 技术要求

机组应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和烟草行业有关标准的规范。

4.1 工作条件

机组在下列条件下应能正常工作：

a) 环境温度：20℃～30℃；

b) 环境相对湿度：55%～65%；

c) 海拔高度：不高于2 000 m；

d) 电源：3 N～50 Hz/TN-S，380 V±38 V，50 Hz±1 Hz；

注：出口机组的电气部分应根据采购方指定的电源电压和频率设计。

e) 卷烟纸：选用A、B级品，其技术指标应符合GB/T 12655的规定；

f) 卷烟烟丝：乙级以上（含乙一级）其技术指标应符合《卷烟工艺规范》中7.1.2.1；

g) 醋酸纤维滤棒：长度120 mm±0.5 mm，圆周24.2 mm±0.2 mm，其技术指标应符合GB/T 5605的规定：

h) 包头纸；主要技术指标应符合以下要求：

1) 厚度：0.04 mm～0.05 mm；

2) 宽度：ZJ14D用48 mm±0.5 mm；ZJ14E用68 mm±0.5 mm；

3) 抗张力(纵向)：16.7 N～21.5 N；

i) 聚糊粘度：1 000 mPa·s～2 500 mPa·s；

j) 乳胶粘度：5 000 mPa·s～10 000 mPa·s；

k) 油墨：符合《卷烟工艺规范》中7.1.2.5的规定。

4.2 使用性能

机组在符合本标准4.1规定的工作条件下，应达到下列要求：

a) 机组额定生产能力：ZJ14D型卷接机组为2000支/min；

ZJ14E型卷接机组为1300支/min；
