【化工标准】 塑料低温伸长试验方法

中华人民共和国化学工业部
部标准

塑料低温伸长试验方法 HG 2-163-65
第 29 组

本标准适用于测定压延薄膜在低温下的伸长率。

一、方法要点

1.本方法系将试样置于-5℃冷媒中，保持5分钟，然后在70公斤/厘米²应力下作用5分钟，观测其伸长值。

注：温度、时间和应力可按产品标准规定。

二、试验样品

2.试样尺寸：长度为120毫米，宽度为10±0.2毫米，厚度为原厚。

3.试样数量：每组纵、横向各不少于5条。

三、试验设备

4.低温伸长试验在耐寒系数测定仪（见图）或其他类似仪器上进行。

注：

1. 滑轮应自由转动；
2. 砝码盘的重量应等于浸入冷媒中的上夹具的重量；
3. 钢丝绳应平直柔韧。

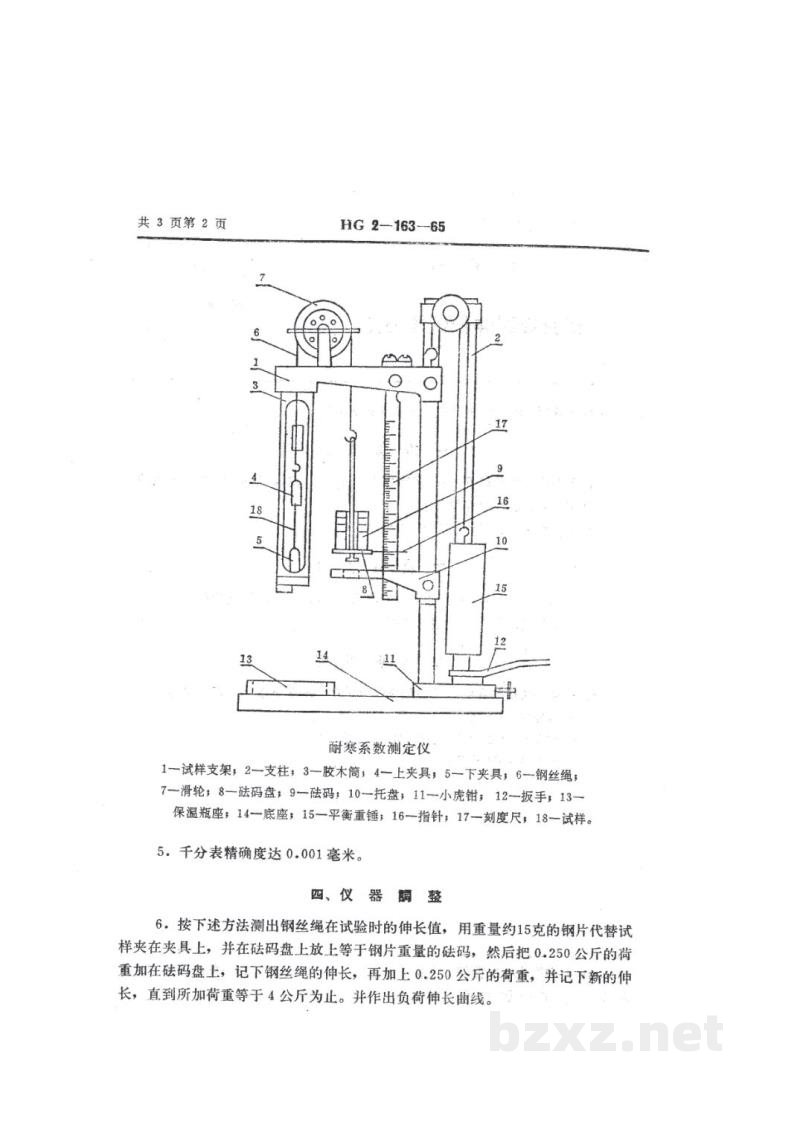

耐寒系数测定仪

[图片]

1—试样支架；2—支柱；3—散木筒；4—上夹具；5—下夹具；6—钢丝绳；7—滑轮；8—砝码盘；9—砝码；10—托盘；11—小虎钳；12—扳手；13—保温瓶座；14—底座；15—平衡重锤；16—指针；17—刻度尺；18—试样。

5. 千分表精确度达0.001毫米。

四、仪器调整

6. 按下述方法测出钢丝绳在试验时的伸长值，用重量约15克的钢片代替试样夹在夹具上，并在砝码盘上放上等于钢片重量的砝码，然后把0.250公斤的荷重加在砝码盘上，记下钢丝绳的伸长，再加上0.250公斤的荷重，并记下新的伸长，直到所加荷重等于4公斤为止。并作出负荷伸长曲线。

7. 钢丝绳的校正至少每3个月进行一次。

五、试验步骤

8. 测量试样，厚度准确到0.001毫米，宽度准确到0.1毫米，各测量三点，取其算术平均值，并按应力为70公斤/厘米²计算出试样截面积所需负荷值。

9. 将试样夹在夹具间，其有效长度为$100 \pm 1$毫米。

10. 把夹好的试样置于仪器的胶木筒内，呈伸直状态，调整零点。

注：夹试样用力要适当，防止试样断裂或脱落。

11. 在1体积工业乙醇和2体积水的混合液中加入干冰，使其温度保持在$-5 \pm 0.5^\circ\text{C}$。

12. 将装好的试样置于冷媒中，保持5分钟后，加载负荷，加荷5分钟读其试样的伸长值。

注：① 试验过程中，温度计末端应位于试样中部；

• ② 要经常搅拌冷媒，以保证温度均匀；
• ③ 加载负荷时要缓慢，不应有冲击现象。

六、试验结果

13. 低温伸长率 $\varepsilon$ （%）按下式计算：

$\varepsilon = \frac{\Delta L}{L_0} \times 100$

式中：$L_0$——试样原来的有效长度，毫米；

$\Delta L$——试样在低温下的伸长值（从读数中减去相应的校正值 $\Delta 1$），毫米。

14. 试验结果以纵向（或横向）所有试样的算术平均值和最大最小值表示。

15. 每次试验记录下列内容：

（1）试样的名称、编号及送样单位；

（2）试样的尺寸和数量；

（3）试验温度及仪器型号；

（4）每个试样所需负荷；

（5）每个试样的低温伸长率，所有试样的算术平均值；

（6）试验日期及试验员。
