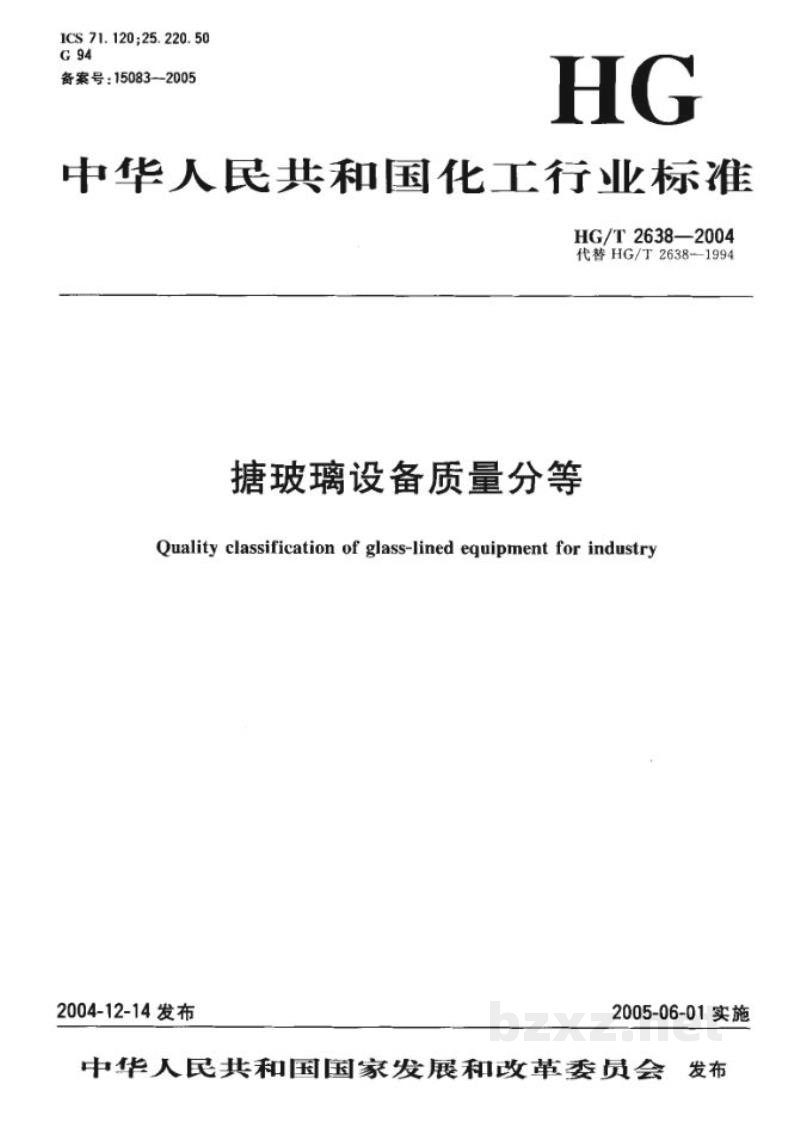

【化工标准】 搪玻璃设备质量分等

中华人民共和国化工行业标准

HG/T 2638—2004
代替 HG/T 2638—1994

搪玻璃设备质量分等

Quality classification of glass-lined equipment for industry

2004-12-14 发布2005-06-01 实施

中华人民共和国国家发展和改革委员会 发布

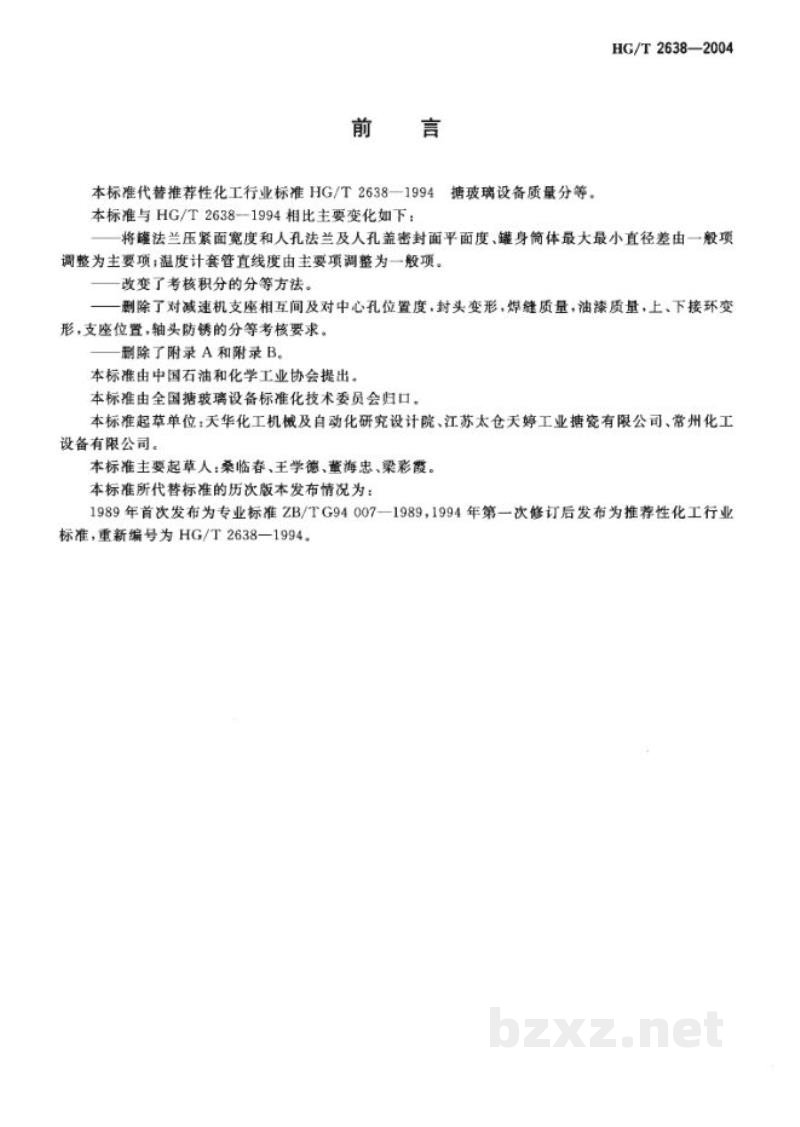

前 言

本标准代替推荐性化工行业标准 HG/T 2638—1994 搪玻璃设备质量分等。

本标准与 HG/T 2638—1994 相比主要变化如下：

• ——将罐法兰压紧面宽度和人孔法兰及人孔盖密封面平面度、罐身筒体最大最小直径差由一般项调整为主要项；温度计套管直线度由主要项调整为一般项。
• ——改变了考核积分的分等方法。
• ——删除了对减速机支座相互间及对中心孔位置，封头变形，焊缝质量，油漆质量，上、下接环变形，支座位置，轴头防锈的分等考核要求。
• ——删除了附录 A 和附录 B。

本标准由中国石油和化学工业协会提出。

本标准由全国搪玻璃设备标准化技术委员会归口。

本标准起草单位：天华化工机械及自动化研究设计院、江苏太仓天婷工业搪瓷有限公司、常州化工设备有限公司。

本标准主要起草人：桑临春、王学德、董海忠、梁彩霞。

本标准所代替标准的历次版本发布情况为：

1989 年首次发布为专业标准 ZB/T G94 007—1989，1994 年第一次修订后发布为推荐性化工行业标准，重新编号为 HG/T 2638—1994。

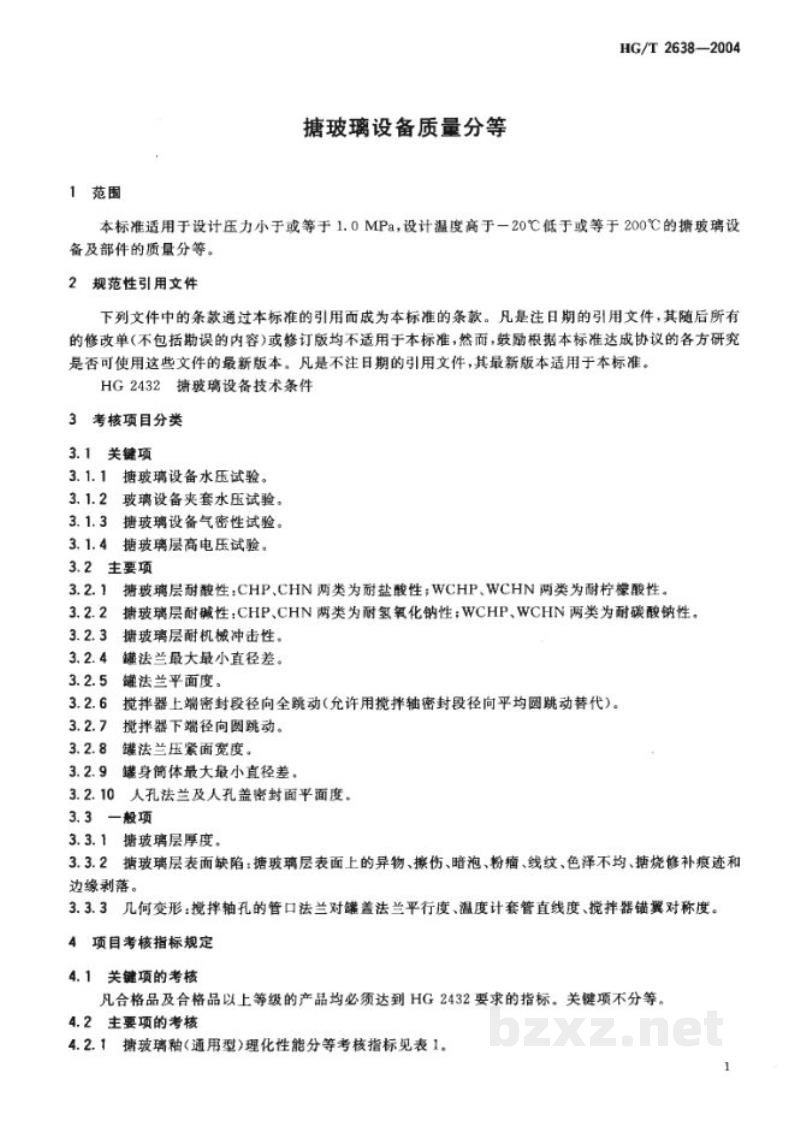

搪玻璃设备质量分等

1 范围

本标准适用于设计压力小于或等于 $1.0\,\mathrm{MPa}$，设计温度高于 $-20^{\circ}\mathrm{C}$ 低于或等于 $200^{\circ}\mathrm{C}$ 的搪玻璃设备及部件的质量分等。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

HG 2432 搪玻璃设备技术条件

3 考核项目分类

3.1 关键项

3.1.1 搪玻璃设备水压试验。
3.1.2 玻璃设备夹套水压试验。
3.1.3 搪玻璃设备气密性试验。
3.1.4 搪玻璃层高电压试验。

3.2 主要项

3.2.1 搪玻璃层耐酸性：CHP、CHN两类为耐盐酸性；WCHP、WCHN两类为耐柠檬酸性。
3.2.2 搪玻璃层耐碱性：CHP、CHN两类为耐氢氧化钠性；WCHP、WCHN两类为耐碳酸钠性。
3.2.3 搪玻璃层耐机械冲击性。
3.2.4 罐法兰最大最小直径差。
3.2.5 罐法兰平面度。
3.2.6 搅拌器上端密封段径向全跳动（允许用搅拌轴密封段径向平均圆跳动替代）。
3.2.7 搅拌器下端径向圆跳动。
3.2.8 罐法兰压紧面宽度。
3.2.9 罐身筒体最大最小直径差。
3.2.10 人孔法兰及人孔盖密封面平面度。

3.3 一般项

3.3.1 搪玻璃层厚度。
3.3.2 搪玻璃层表面缺陷：搪玻璃层表面上的异物、擦伤、暗泡、粉瘤、线纹、色泽不均、搪烧修补痕迹和边缘剥落。
3.3.3 几何变形：搅拌轴孔的管口法兰对罐盖法兰平行度、温度计套管直线度、搅拌器锚翼对称度。

4 项目考核指标规定

4.1 关键项的考核

凡合格品及合格品以上等级的产品均必须达到 HG 2432 要求的指标。关键项不分等。

4.2 主要项的考核

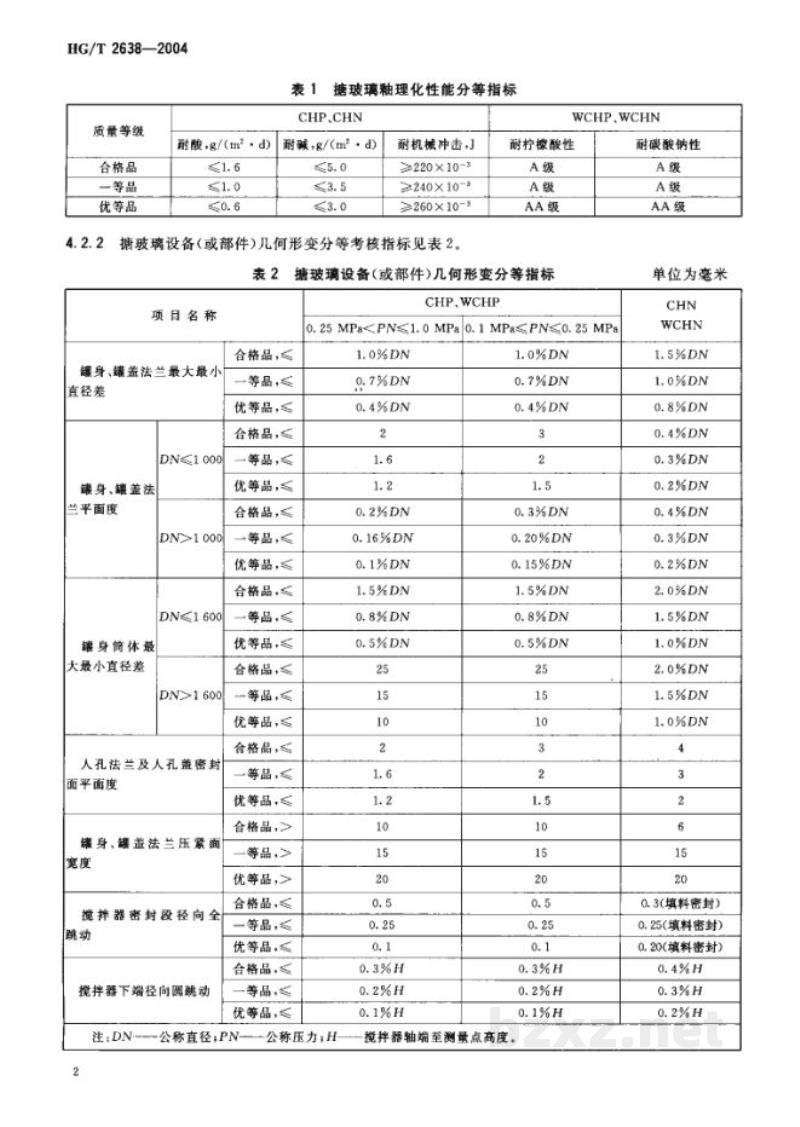

4.2.1 搪玻璃釉（通用型）理化性能分等考核指标见表1。
