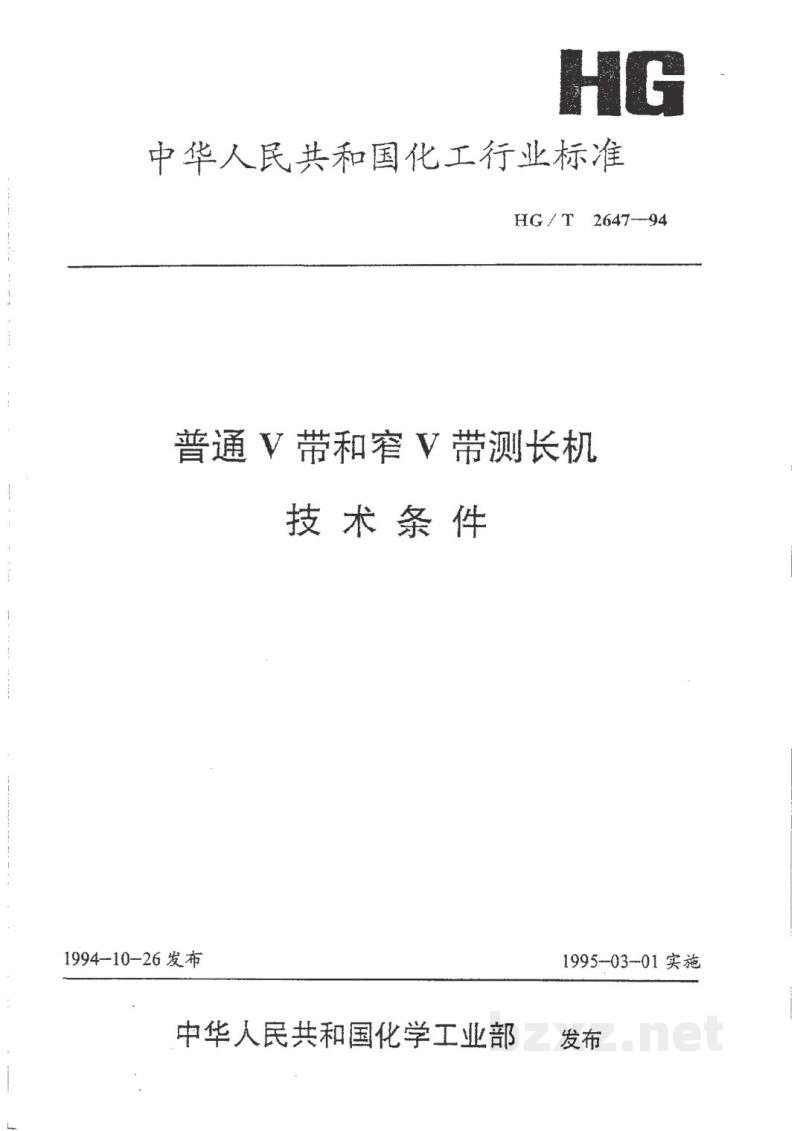

标准简介/下载中华人民共和国化工行业标准
HG/T 2647—94
普通V带和窄V带测长机
技术条件
1994-10-26 发布1995-03-01 实施
中华人民共和国化学工业部 发布
中华人民共和国化工行业标准
普通V带和窄V带测长机技术条件 HG/T 2647—94
1 主题内容与适用范围
本标准规定了普通V带和窄V带测长机（以下简称测长机）的基本结构、技术要求、试验方法检验规则及标志、包装、运输、贮存等。
本标准适用于测量普通V带和窄V带的长度和露出高度的普通V带和窄V带测长机。
2 引用标准
GB 1184 形状和位置公差 未注公差的规定
GB 1958 形状和位置公差 检测规定
GB 2611 试验机通用技术条件
GB 11356 普通及窄V带传动用带轮 槽形检验
GB/T 13575.1 带传动 普通V带传动
GB/T 13575.2 带传动 窄V带传动
HG/T 2382 橡胶测试仪器设备通用技术条件
3 基本结构

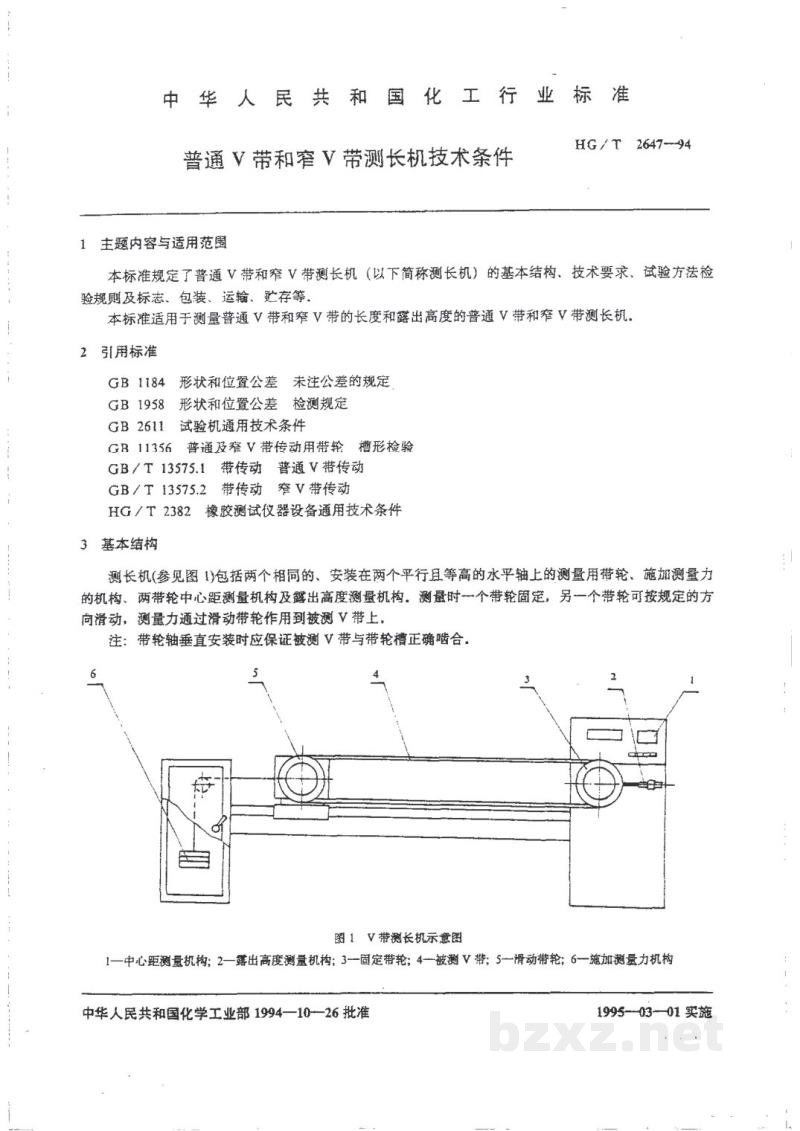

测长机（参见图1）包括两个相同的、安装在两个平行且等高的水平轴上的测量用带轮、施加测量力的机构、两带轮中心距测量机构及露出高度测量机构。测量时一个带轮固定，另一个带轮可按规定的方向滑动，测量力通过滑动带轮作用到被测V带上。
注：带轮轴垂直安装时应保证被测V带与带轮槽正确啮合。
[图片]
图1 V带测长机示意图
1—中心距测量机构；2—露出高度测量机构；3—固定带轮；4—被测V带；5—滑动带轮；6—施加测量力机构

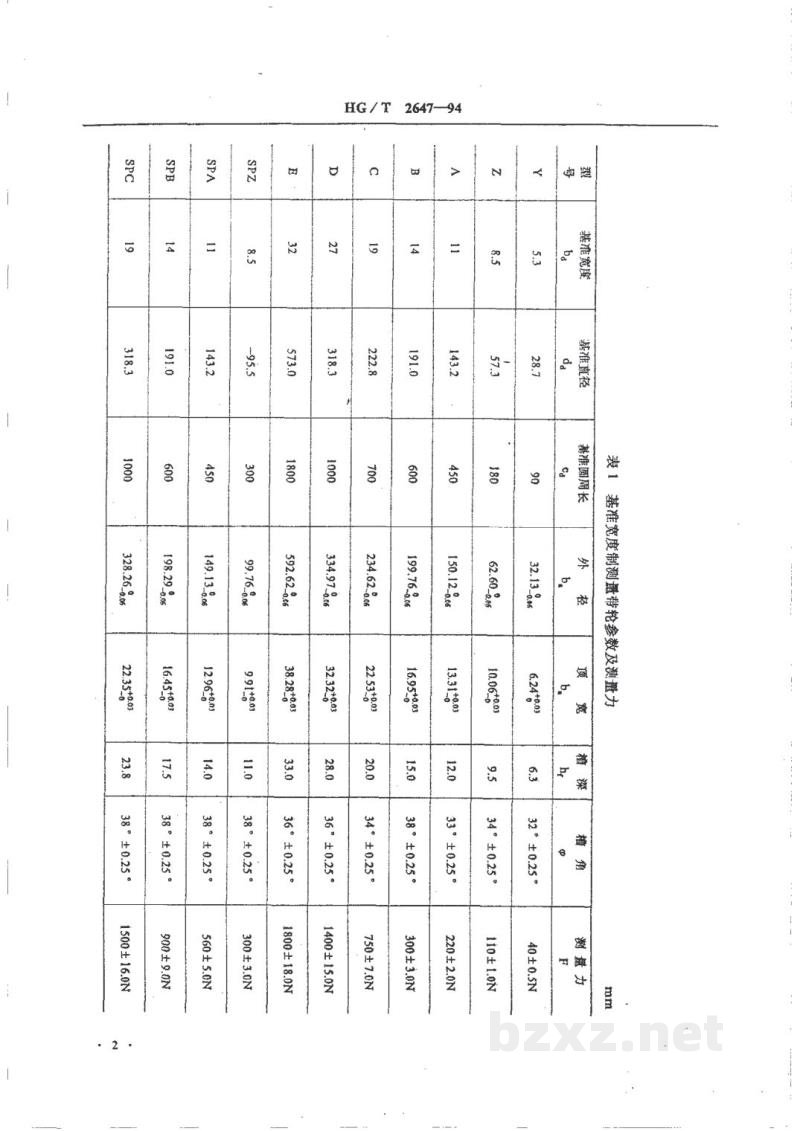

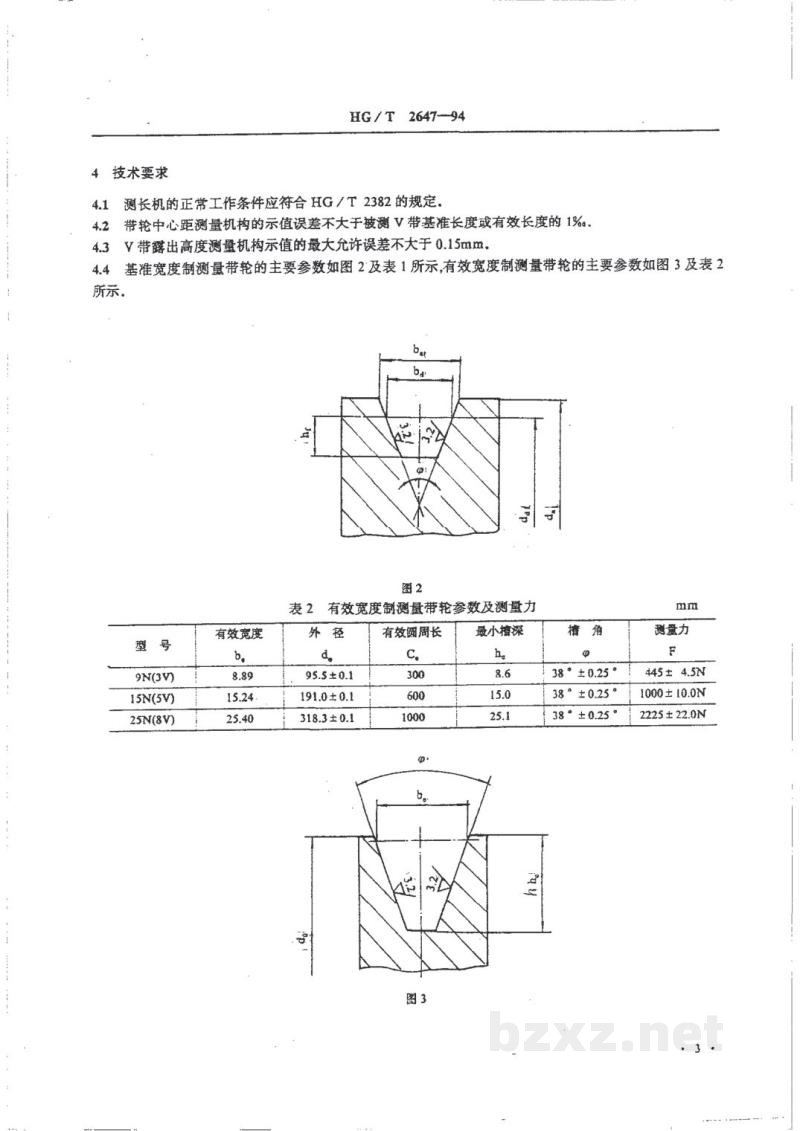

表 1 基准宽度制测量带轮参数及测量力
mm
| 型
号 | 基准宽度
be | 基准直径
de | 基准面周长
ce | 外
径
ba | 顶
宽
br | 槽
深
ht | 楔角 φ | 测量力 F | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | Y | 5.3 | 28.7 +- | 90 | $32.13_{-0.4}^{+0}$ | $6.24_{-0.1}^{+0.05}$ | 6.3 | 32° ± 0.25° | 40±0.6N | | Z | 8.5 | 57.3 +- | 180 | $62.60_{-0.5}^{+0}$ | $10.06_{-0.2}^{+0.05}$ | 9.5 | 34° ± 0.25° | 110±1.0N | | A | 11 | 143.2 +- | 450 | $150.12_{-0.8}^{+0}$ | $13.31_{-0.4}^{+0.05}$ | 12.0 | 33° ± 0.25° | 220±3.0N | | B | 14 | 191.0 +- | 600 | $199.76_{-1.0}^{+0}$ | $16.95_{-0.5}^{+0.05}$ | 15.0 | 38° ± 0.25° | 300±3.0N | | C | 19 | 222.8 +- | 700 | $224.6_{-1.2}^{+0}$ | $22.55_{-0.6}^{+0.05}$ | 20.0 | 34° ± 0.25° | 750±7.0N | | D | 27 | 318.3 +- | 1000 | $334.9_{-1.5}^{+0}$ | $32.32_{-0.8}^{+0.05}$ | 28.0 | 36° ± 0.25° | 1400±15.0N | | E | 32 | 573.0 +- | 1800 | $592.6_{-2.0}^{+0}$ | $38.28_{-1.0}^{+0.05}$ | 33.0 | 36° ± 0.25° | 1800±18.0N | | SPZ | 8.5 | -95.5 | 300 | $99.76_{-0.4}^{+0}$ | $9.91_{-0.1}^{+0.05}$ | 11.0 | 38° ± 0.25° | 300±3.0N | | SPA | 11 | 143.2 +- | 450 | $149.1_{-0.6}^{+0}$ | $12.96_{-0.2}^{+0.05}$ | 14.0 | 38° ± 0.25° | 560±7.0N | | SPB | 14 | 191.0 +- | 600 | $198.2_{-0.8}^{+0}$ | $16.45_{-0.3}^{+0.05}$ | 17.5 | 38° ± 0.25° | 900±9.0N | | SPC | 19 | 318.3 +- | 1000 | $328.2_{-1.0}^{+0}$ | $22.55_{-0.4}^{+0.05}$ | 23.8 | 38° ± 0.25° | 1500±16.0N |
