中华人民共和国化工行业标准
HG/T 2420—93
立式裁断机

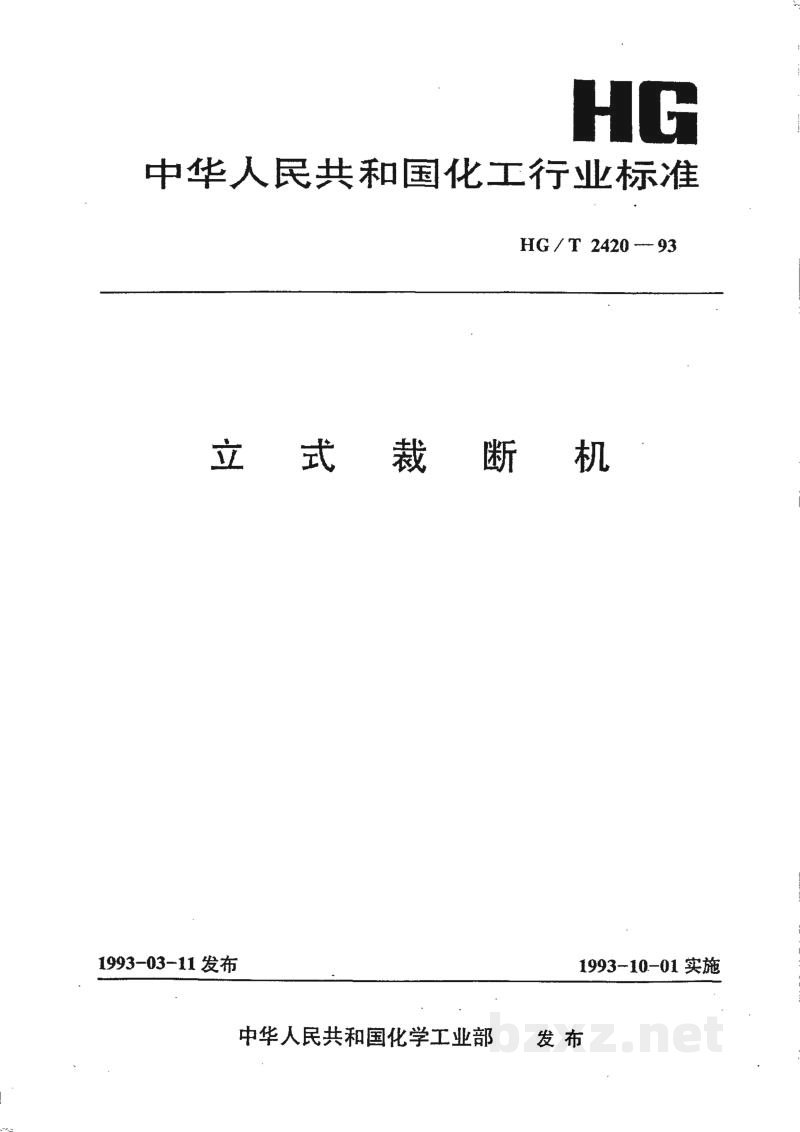

(图片)中华人民共和国化工行业标准
HG/T 2420—93
立式裁断机

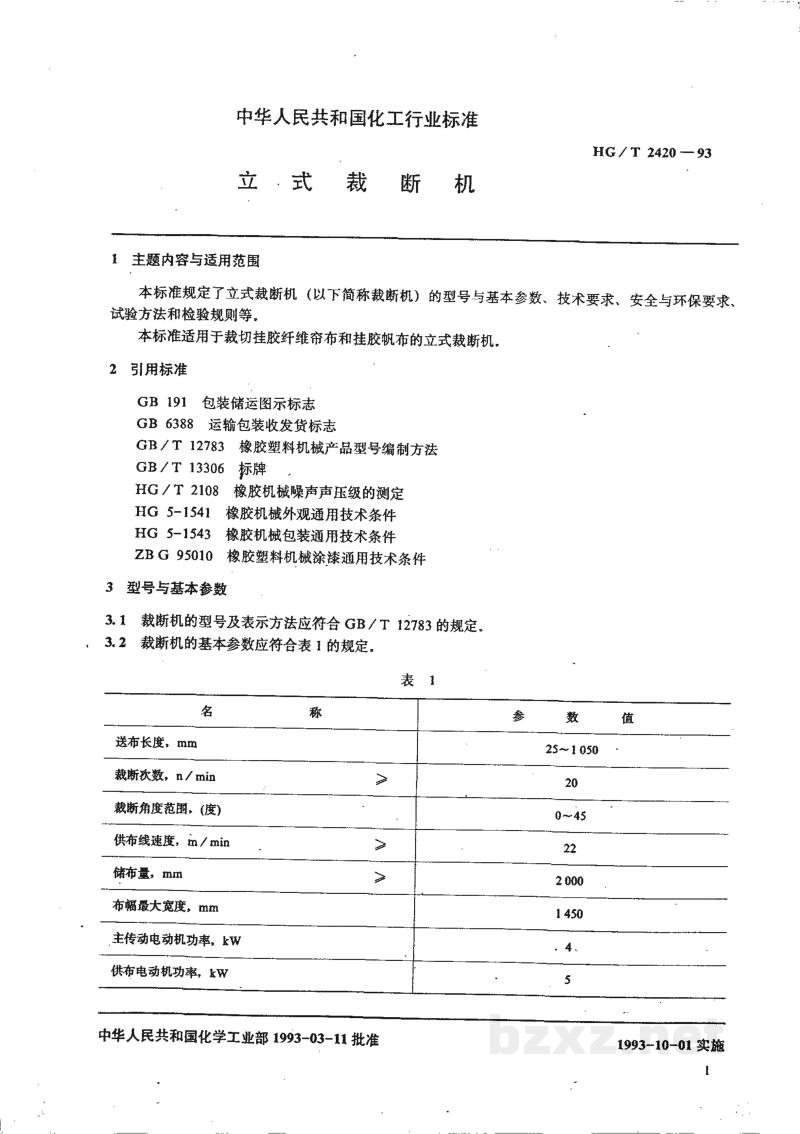

1 主题内容与适用范围
本标准规定了立式裁断机（以下简称裁断机）的型号与基本参数、技术要求、安全与环保要求、试验方法和检验规则等。
本标准适用于裁切挂胶纤维帘布和挂胶帆布的立式裁断机。
2 引用标准
- GB 191 包装储运图示标志
- GB 6388 运输包装收发货标志
- GB/T 12783 橡胶塑料机械产品型号编制方法
- GB/T 13306 标牌
- HG/T 2108 橡胶机械噪声声压级的测定
- HG 5-1541 橡胶机械外观通用技术条件
- HG 5-1543 橡胶机械包装通用技术条件
- ZB G 95010 橡胶塑料机械涂漆通用技术条件
3 型号与基本参数
3.1 裁断机的型号及表示方法应符合GB/T 12783的规定。
3.2 裁断机的基本参数应符合表1的规定。
表 1
| 名称 | 参数值 |
|---|---|
| 送布长度，mm | 25～1050 |
| 裁断次数，n/min > |
20 |
| 裁断角度范围，(度) | 0～45 |
| 供布线速度，m/min > |
22 |
| 储布量，mm > |
2000 |
| 布幅最大宽度，mm | 1450 |
| 主传动电动机功率，kW | 4 |
| 供布电动机功率，kW | 5 |

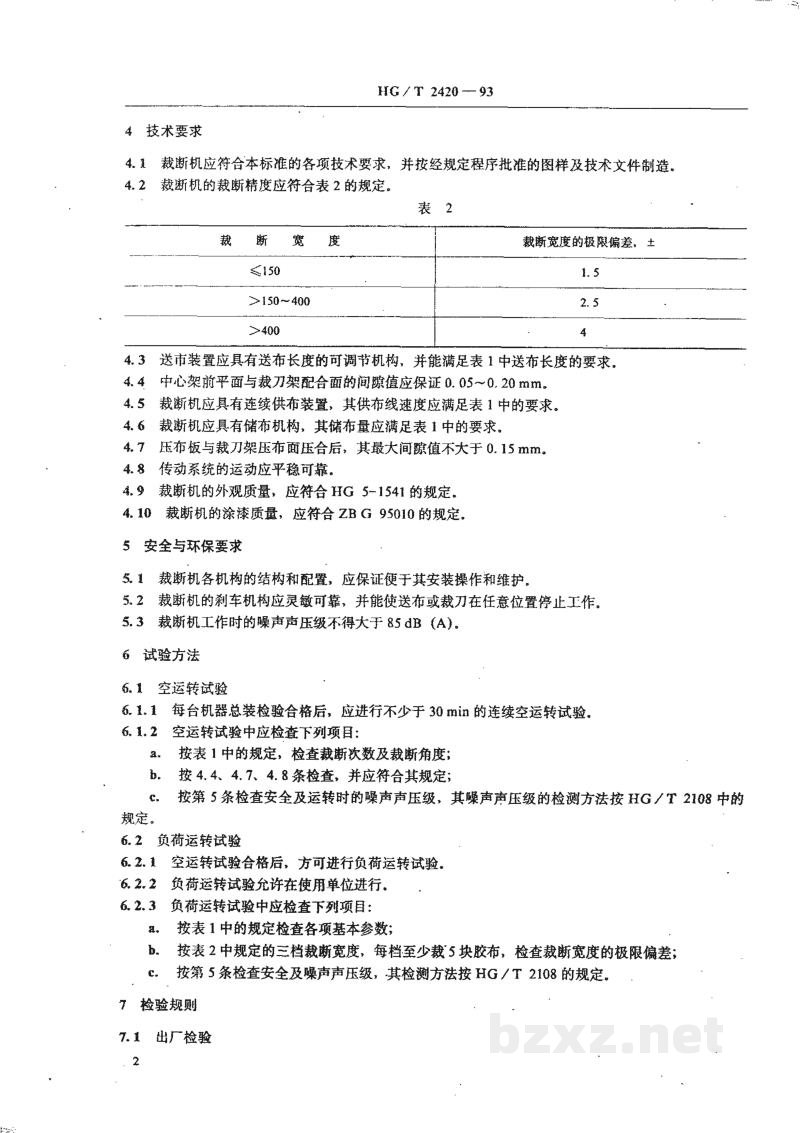

4 技术要求
4.1 裁断机应符合本标准的各项技术要求，并按按规定程序批准的图样及技术文件制造。
4.2 裁断机的裁断精度应符合表2的规定。
表 2
| 裁 断 宽 度 | 裁断宽度的极限偏差，± |
|---|---|
| ≤150 | 1.5 |
| >150~400 | 2.5 |
| >400 | 4 |
4.3 送布装置应具有送布长度的可调节机构，并能满足表1中送布料度的要求。
4.4 中心架前平面与裁刀架配合面的间隙值应保证0.05~0.20mm。
4.5 裁断机应具有连续供布装置，其供布线速度应满足表1中的要求。
4.6 裁断机应具有储布机构，其储布量应满足表1中的要求。
4.7 压布板与裁刀架压布面压合后，其最大间隙值不大于0.15mm。
4.8 传动系统的运动应平稳可靠。
4.9 裁断机的外观质量，应符合HG 5-1541的规定。
4.10 裁断机的涂漆质量，应符合ZB G 95010的规定。
5 安全与环保要求
5.1 裁断机各机构的结构和配置，应保证便于其安装操作和维护。
5.2 裁断机的刹车机构应灵敏可靠，并能使送布或裁刀在任意位置停止工作。
5.3 裁断机工作时的噪声声压级不得大于85dB(A)。
6 试验方法
6.1 空运运转试验
6.1.1 每台机器总装检验合格后，应进行不少于30min的连续空运运转试验。
6.1.2 空运运转试验中应检查下列项目：
- a. 按表1中的规定，检查裁断次数及裁断角度；
- b. 按4.4、4.7、4.8条检查，并应符合其规定；
- c. 按第5条检查安全及运转时的噪声声压级，其噪声声压级的检测方法按HG/T 2108中的规定。
6.2 负荷运转试验
6.2.1 空运运转试验合格后，方可进行负荷运转试验。
6.2.2 负荷运转试验允许在使用单位进行，
6.2.3 负荷运转试验中应检查下列项目：
- a. 按表1中的规定检查各项基本参数；
- b. 按表2中规定的三档裁断宽度，每档至少栽5块胶布，检查裁断宽度的极限偏差；
- c. 按第5条检查安全及噪声声压级，其检测方法按HG/T 2108的规定。
7 检验规则

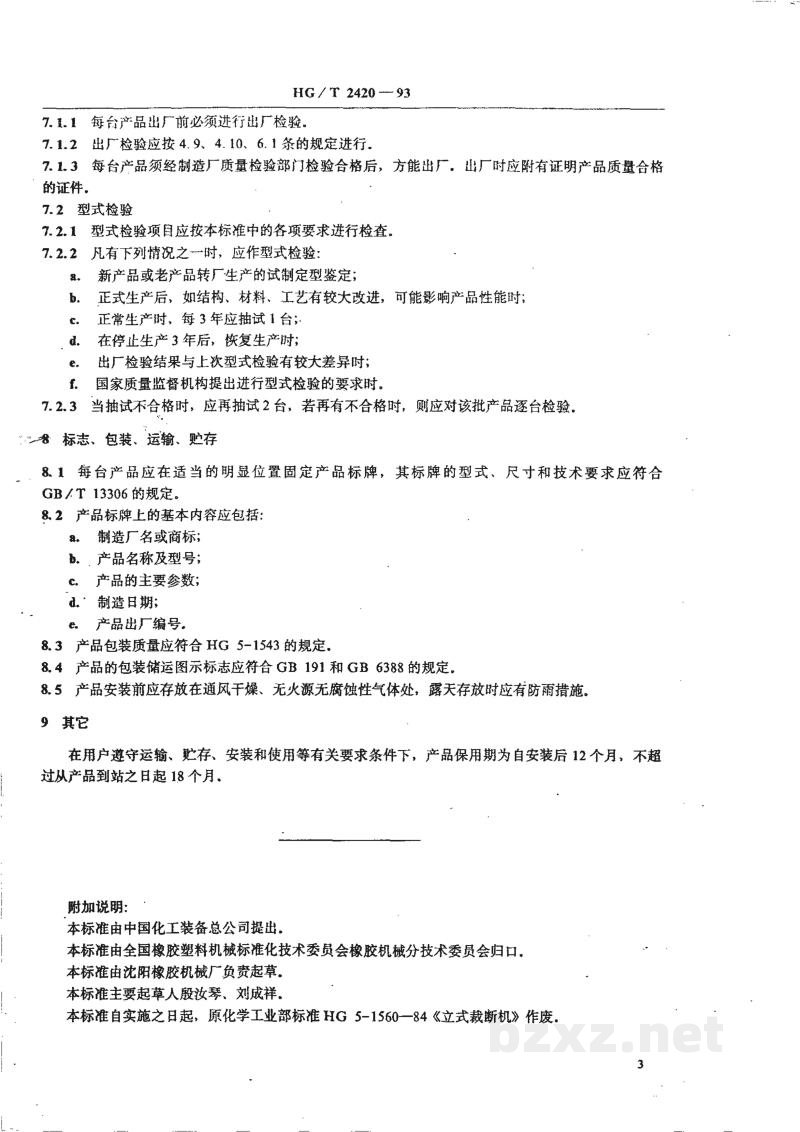

7.1 出厂检验
