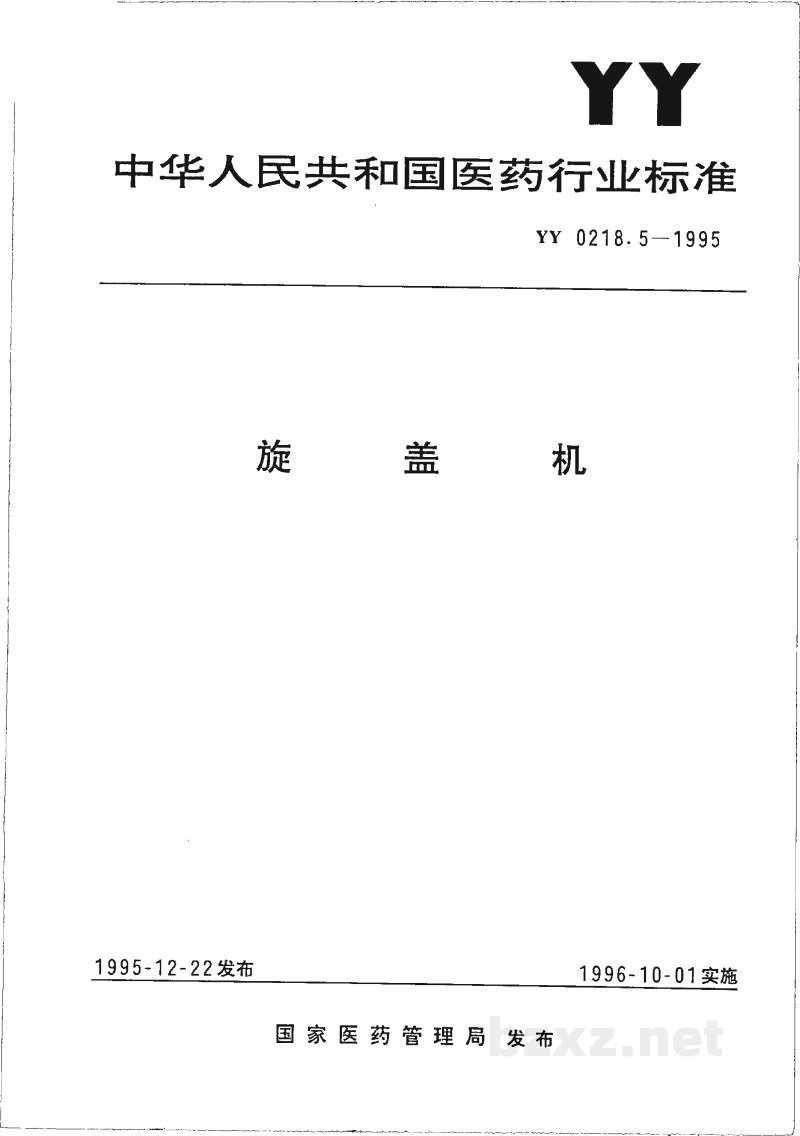

【医药标准】 旋盖机

中华人民共和国医药行业标准

YY 0218.5—1995

旋盖机

1995-12-22发布 1996-10-01实施

国家医药管理局 发布

中华人民共和国医药行业标准

旋 盖 机YY 0218.5—1995
代替 ZB C92 004.5—86

1 主题内容与适用范围

本标准规定了旋盖机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于旋盖机。

2 引用标准

• GB 191—85 包装储运图示标志
• GB 2638—81 玻璃药瓶
• GB 5226—85 机床电气设备通用技术条件
• GB 7311—87 包装机械型号编制方法
• GB/T 13306—91 标牌
• GB/T 13384—91 机电产品包装通用技术条件
• YY 0076—91 金属制件的镀层分类、技术条件

3 产品分类

3.1 型号表示方法

型号标记应符合 GB 7311 的规定。

改进设计顺序号（A，B…）
—主要参数：表示旋盖头个数
——产品型号及特征代号：表示盖
——产品功能代号：表示旋合式封口机

标记示例：FXG12 型
表示旋盖头个数 12 的旋合式封口机。

3.2 使用电源条件：电压：AC 380V ± 10%、频率：50 Hz±2%。

3.3 功率：应不大于 1.5 kW。

3.4 生产能力：根据容器规格不同，可在表 1 范围内调节。

YY 0218.5—1995

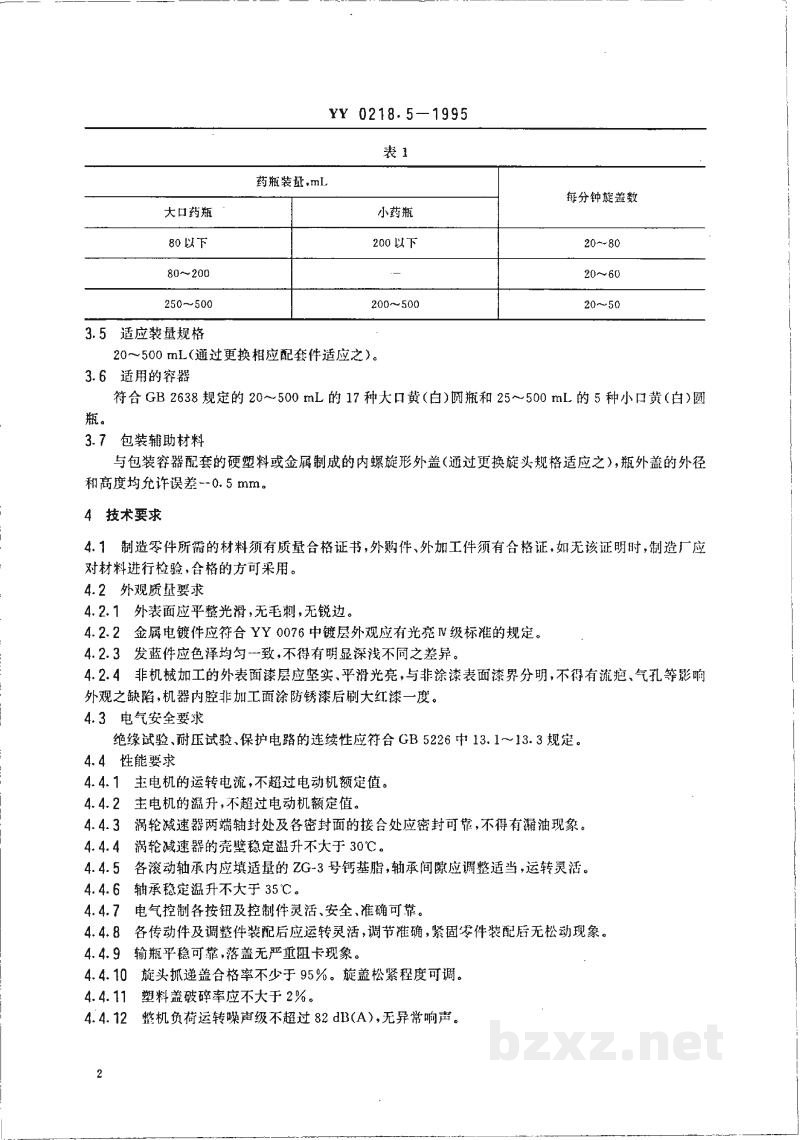

表 1

3.5 适应装置规格

20～500 mL(通过更换相应配套件适应之)。

3.6 适用的容器

符合GB 2638规定的20～500 mL的17种大口黄(白)圆瓶和25～500 mL的5种小口黄(白)圆瓶。

3.7 包装辅助材料

与包装容器配套的硬塑料或金属制成的内螺旋形外盖(通过更换旋头规格适应之)，瓶外盖的外径和高度均允许误差-0.5 mm。

4 技术要求

4.1

制造零件所需的材料须有质量合格证书，外购件、外加工件须有合格证，如无该证明时，制造厂应对材料进行检验，合格的方可采用。

4.2 外观质量要求

• 4.2.1  外表面应平整光滑，无毛刺，无锐边。
• 4.2.2  金属电镀件应符合YY 0076中镀层外观应有光亮Ⅳ级标准的规定。
• 4.2.3  发蓝件应色泽均匀一致，不得有明显深浅不同之差异。
• 4.2.4  非机械加工的外表面漆层应坚实、平滑光亮，与非涂漆表面漆界分明，不得有流疤、气孔等影响外观之缺陷，机器内腔非加工面涂防锈漆后刷大红漆一度。

4.3 电气安全要求

绝缘试验、耐压试验、保护电路的连续性应符合GB 5226中13.1～13.3规定。

4.4 性能要求

• 4.4.1  主电机的运转电流，不超过电动机额定值。
• 4.4.2  主电机的温升，不超过电动机额定值。
• 4.4.3  涡轮减速器两端轴封处及各密封面的接合处应密封可靠，不得有漏油现象。
• 4.4.4  涡轮减速器的完整稳定温升不大于30℃。
• 4.4.5  各滚动轴承内应填适量的ZG-3号钙基脂，轴承间隙调整适当，运转灵活。
• 4.4.6  轴承稳定温升不大于35℃。
• 4.4.7  电气控制各按钮及控制件灵活、安全、准确可靠。
• 4.4.8  各传动件及调整件装配后应运转灵活，调节准确，紧固零件装配后无松动现象。
• 4.4.9  输瓶平稳可靠，落盖无严重阻卡现象。
• 4.4.10  旋头抓送盖合格率不少于95%。旋盖松紧程度可调。
• 4.4.11  塑料盖破碎率应不大于2%。
• 4.4.12  整机负荷运转噪声级不超过82 dB(A)，无异常响声。
