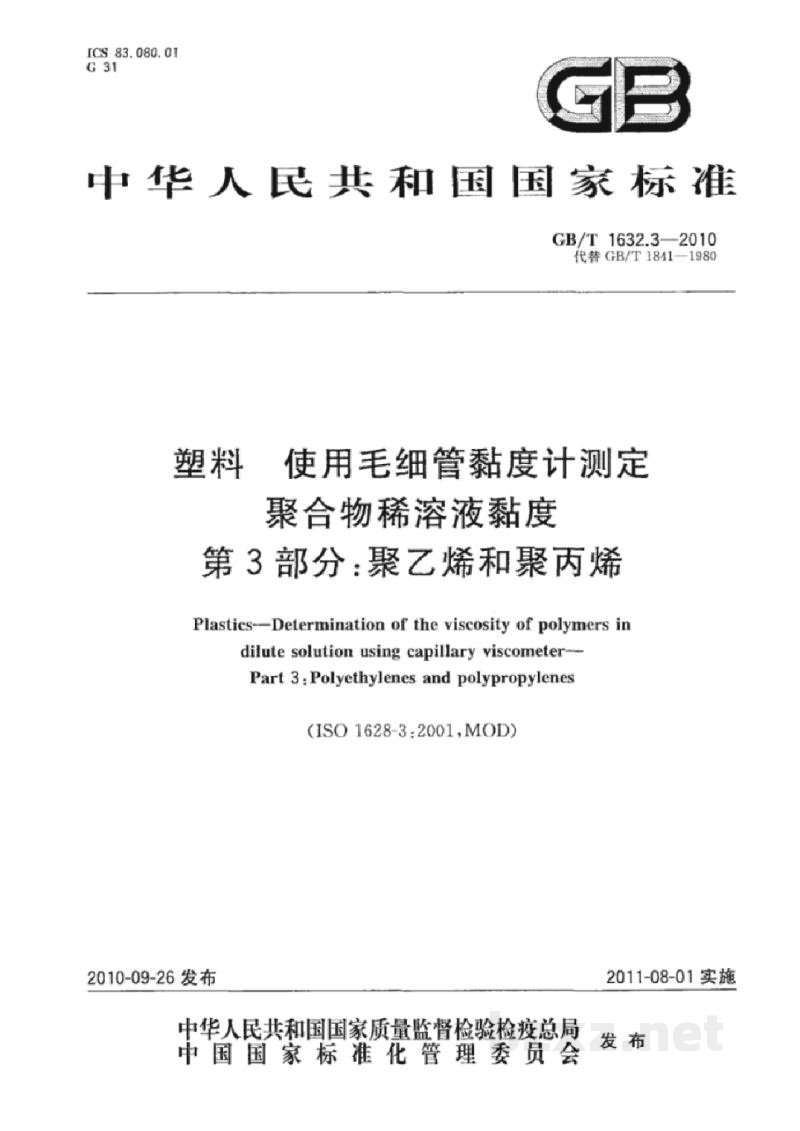

【国家标准】 塑料　使用毛细管黏度计测定聚合物稀溶液黏度　第3部分：聚乙烯和聚丙烯

中华人民共和国国家标准

GB/T 1632.3—2010
代替 GB/T 1841—1980

塑料 使用毛细管黏度计测定
聚合物稀溶液黏度
第3部分：聚乙烯和聚丙烯

Plastics—Determination of the viscosity of polymers in
dilute solution using capillary viscometer—
Part 3: Polyethylenes and polypropylenes

(ISO 1628-3:2001,MOD)

2010-09-26发布2011-08-01实施

中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会发布

前 言

GB/T 16324《塑料使用毛细管黏度计测定聚合物稀溶液黏度》分为如下几个部分：

• 第 1 部分：通则；
• 第 2 部分：聚氯乙烯树脂；
• 第 3 部分：聚乙烯和聚丙烯；
• 第 4 部分：聚碳酸酯模塑和挤出材料；
• 第 5 部分：热塑性均聚和共聚型聚酯 (TP)；
• 第 6 部分：甲基丙烯酸甲酯聚合物。

本部分为 GB/T 1632 的第 3 部分。

本部分修改采用 ISO 1628-3:2001《塑料使用毛细管黏度计测定聚合物稀溶液的黏度第 3部分：聚乙烯和聚丙烯》(英文版)。

本部分根据 ISO 1628-3:2001 重新起草。

本部分与 ISO 1628-3:2001 的主要技术差异如下：

• 增加了规范性引用文件 GB/T 8170 (见 2 和 8.2)
• 增加了对溶剂过滤的要求 (见 4.1 和 5.1)；
• 增加了主要技术要求表，黏度计使用 ISO 3105 中表 B.4 的 OB 型或表 B.9 的 $0a$ DIN 型乌氏黏度计 (见 5.1 和表 1)；
• 改变了高温乌氏黏度计的过滤方式(见图 1)；
• 使用机械混合加热器具用于溶液的配制(见 5.8 和 7.4.3)；
• 增加了溶液转移的操作步骤(见 7.5.1)；
• 增加了如溶液不过滤，需在报告中说明的要求[见 7.5.1 和第 9 章 D]。

为便于使用，本部分做了下列编辑性修改：

• 删除了 ISO 1628-3:2001 的前言；
• 增加了国家标准的前言；
• 对 ISO 1628-3:2001 中引用的国际标准，用已被采用为我国的标准代替对应的国际标准。未被采用为我国标准的直接引用国际标准。

本部分代替 GB/T 1841—1980《聚烯烃树脂稀溶液黏度试验方法》。

本部分与 GB/T 1841—1980 的主要技术差异如下：

• 黏度计使用 ISO 3105:1994 中表 B.4 的 OB 型或表 B.9 的 $0a$ DIN 型乌氏黏度计，增加了主要技术要求表(5.1 和表 1)；
• 溶液需过滤，使用高温乌氏黏度计(图 1)；
• 使用机械混合加热器具用于溶液的配制(5.8 和 7.4.3)；
• 溶剂体积利用公式计算(7.4.1, 7.4.3)；
• 增加了如溶液不过滤，需在报告中说明的要求[7.5.1 和第 9 章 D]。

本部分由中国石油化工集团公司提出。

本部分由全国塑料标准化技术委员会石化塑料树脂产品分会(SAC/TC 15/SC 1)归口。

本部分负责起草单位：中国石油化工股份有限公司北京北化院燕山分院。

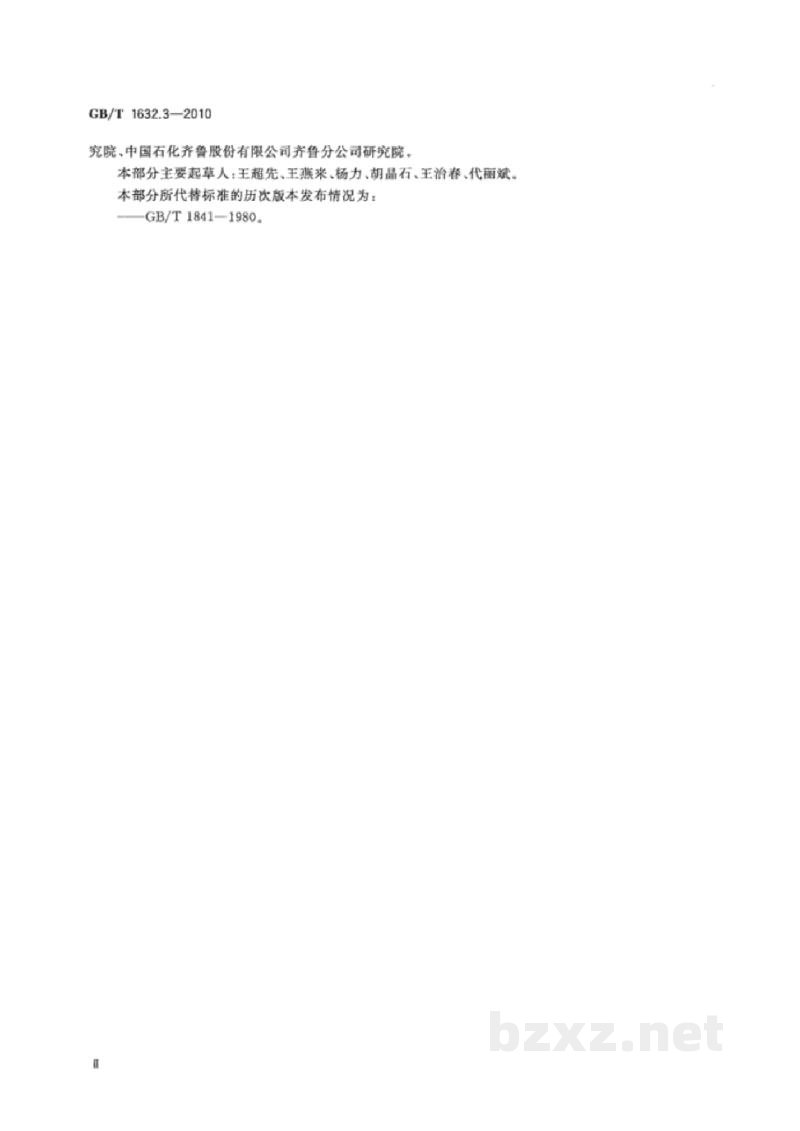

本部分参加起草单位：北京东方石油化工有限公司助剂二厂、无锡富坤化工有限公司、上海化工研

究院、中国石化齐鲁股份有限公司齐鲁分公司研究院。

本部分主要起草人：王超先、王燕来、杨力、胡晶石、王治春、代丽斌。

本部分所代替标准的历次版本发布情况为：

——GB/T 1841—1980。
