【化工标准】 自动化仪表选型设计规定

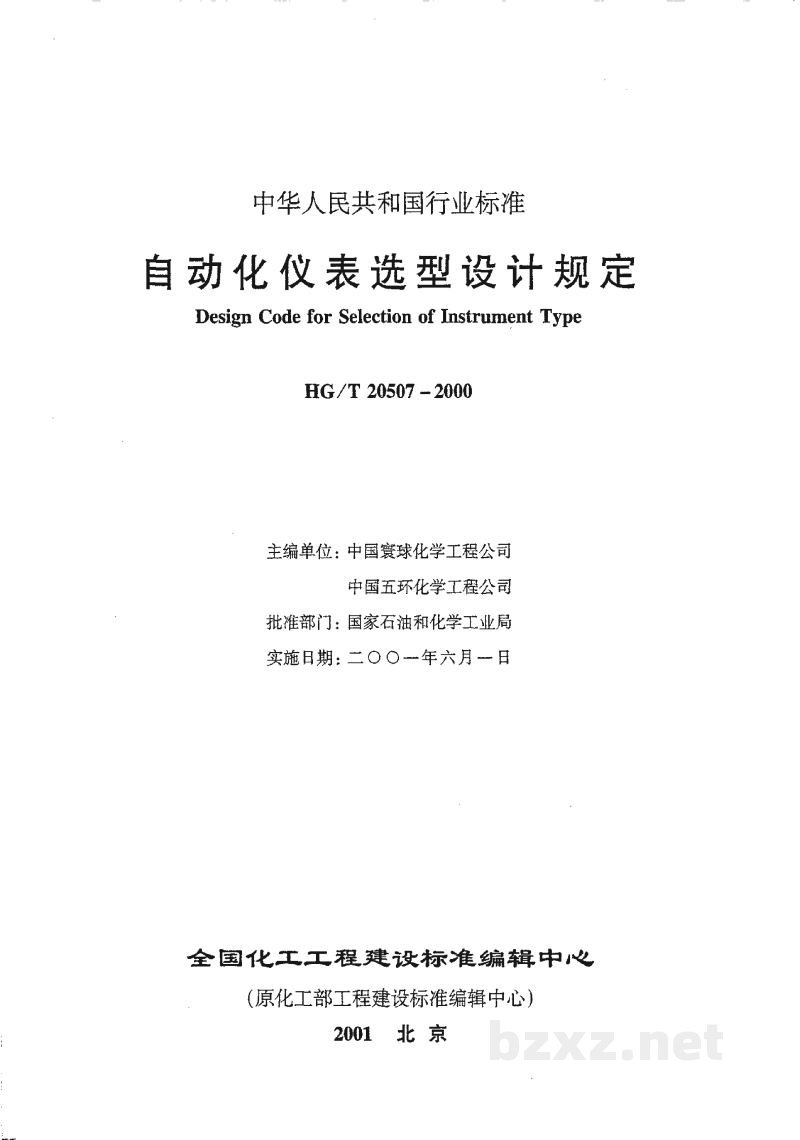

中华人民共和国行业标准

自动化仪表选型设计规定

Design Code for Selection of Instrument Type

HG/T 20507-2000

全国化工工程建设标准编辑中心

（原化工部工程建设标准编辑中心）

2001  北京

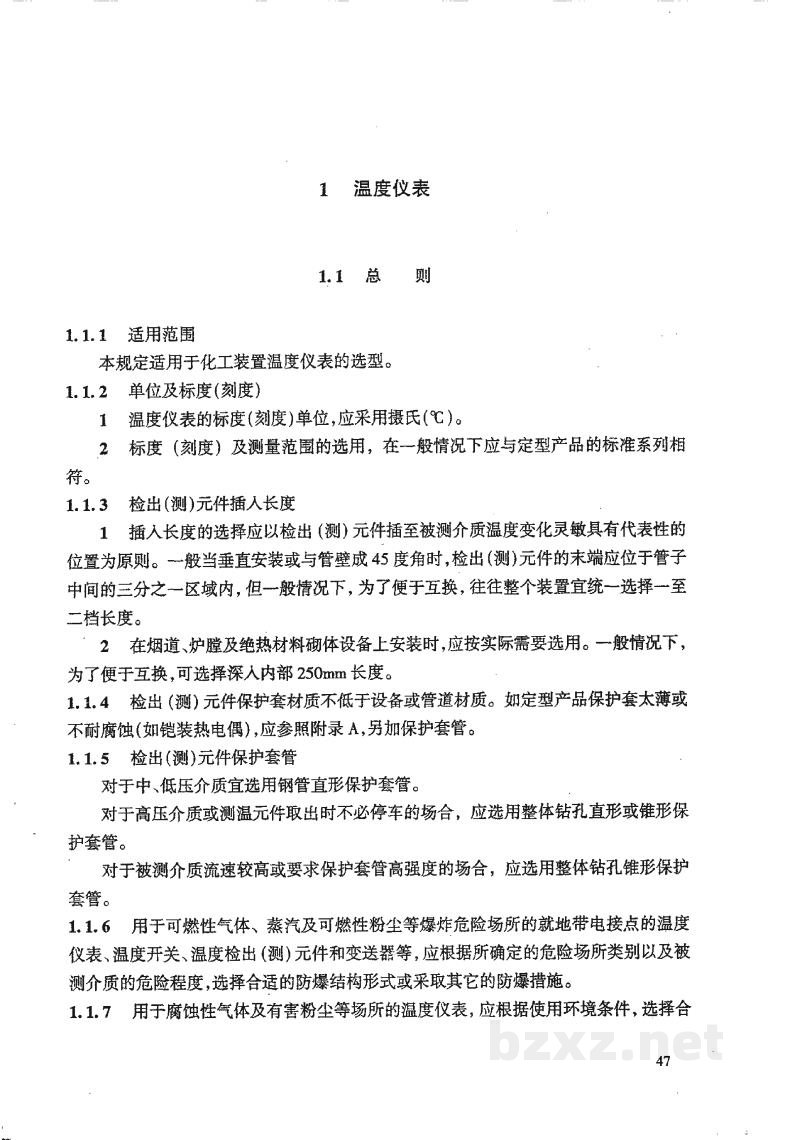

1 温度仪表

1.1 总则

1.1.1 适用范围

本规定适用于化工装置温度仪表的选型。

1.1.2 单位及标度(刻度)

1. 温度仪表的标度(刻度)单位,应采用摄氏(℃)。
2. 标度（刻度）及测量范围的选用，在一般情况下应与定型产品的标准系列相符。

1.1.3 检出(测)元件插入长度

1. 插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。一般当垂直安装或与管壁成45度角时,检出(测)元件的末端应位于管子中间的三分之一区域内，但一般情况下，为了便于互换，往往整个装置宜统一选择一至二档长度。
2. 在烟道、炉膛及绝热材料砌体设备上安装时,应按实际需要选用。一般情况下，为了便于互换,可选择深入内部250mm长度。

1.1.4 检出(测)元件保护套材质不低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀(如铠装热电偶),应参照附录A,另加保护套管。

1.1.5 检出(测)元件保护套管

对于中、低压介质宜选用钢管直形保护套管。

对于高压介质或测温元件取出时不必停车的场合，应选用整体钻孔直形或锥形保护套管。

对于被测介质流速较高或要求保护套管高强度的场合，应选用整体钻孔锥形保护套管。

1.1.6 用于可燃性气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带电接点的温度仪表、温度开关、温度检出(测)元件和变送器等,应根据所确定的危险场所类别以及被测介质的危险程度,选择合适的防爆结构形式或采取其它的防爆措施。

1.1.7 用于腐蚀性气体及有害粉尘等场所的温度仪表，应根据使用环境条件，选择合

1.1.8 在执行本规定时,尚应符合国家现行有关标准的规定。

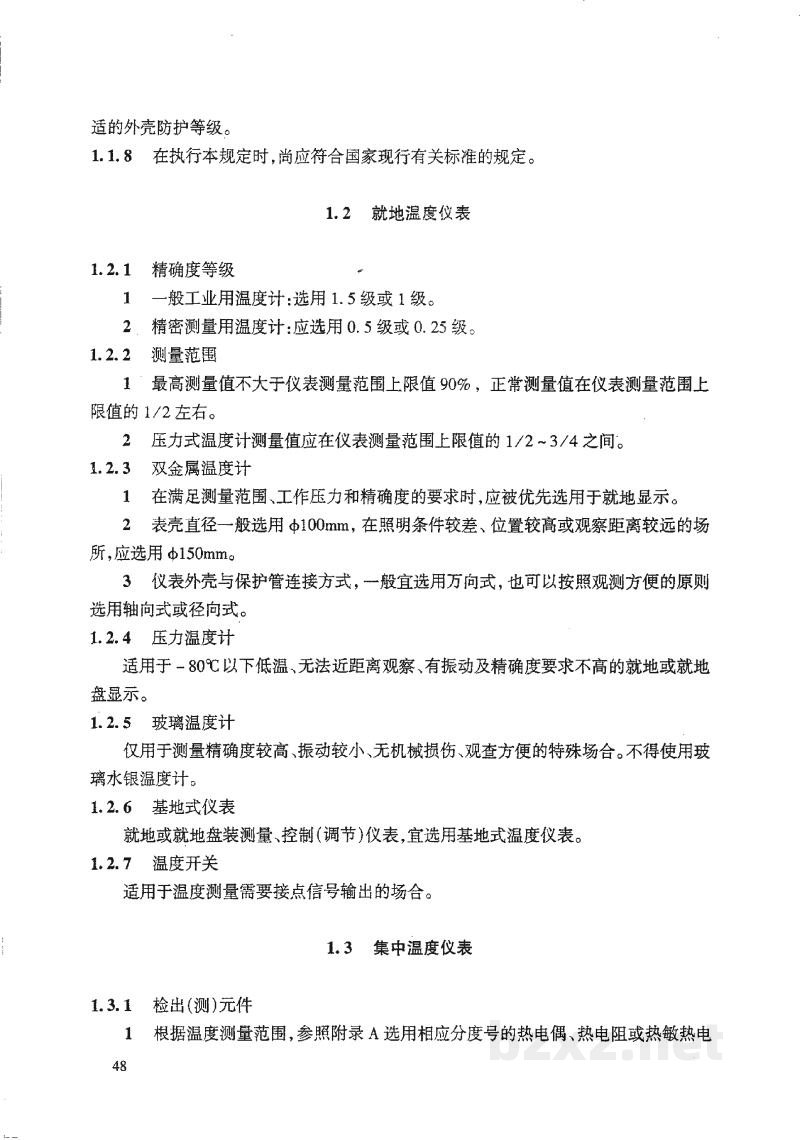

1.2 就地温度仪表

1.2.1 精确度等级

1. 一般工业用温度计:选用1.5级或1级。
2. 精密测量用温度计:应选用0.5级或0.25级。

1.2.2 测量范围

1. 最高测量值不大于仪表测量范围上限值90%，正常测量值在仪表测量范围上限值的$1/2$左右。
2. 压力式温度计测量值应在仪表测量范围上限值的$1/2 \sim 3/4$之间。

1.2.3 双金属温度计

1. 在满足测量范围、工作压力和精确度的要求时,应被优先选用于就地显示。
2. 表壳直径一般选用$\phi 100\text{mm}$，在照明条件较差、位置较高或观察距离较远的场所,应选用$\phi 150\text{mm}$。
3. 仪表外壳与保护管连接方式，一般宜选用万向式，也可以按照观测方便的原则选用轴向式或径向式。

1.2.4 压力温度计

适用于 -80℃以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示。

1.2.5 玻璃温度计

仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合。不得使用玻璃水银温度计。

1.2.6 基地式仪表

就地或就地盘装测量、控制(调节)仪表,宜选用基地式温度仪表。

1.2.7 温度开关

适用于温度测量需要接点信号输出的场合。

1.3 集中温度仪表

1.3.1 检出(测)元件

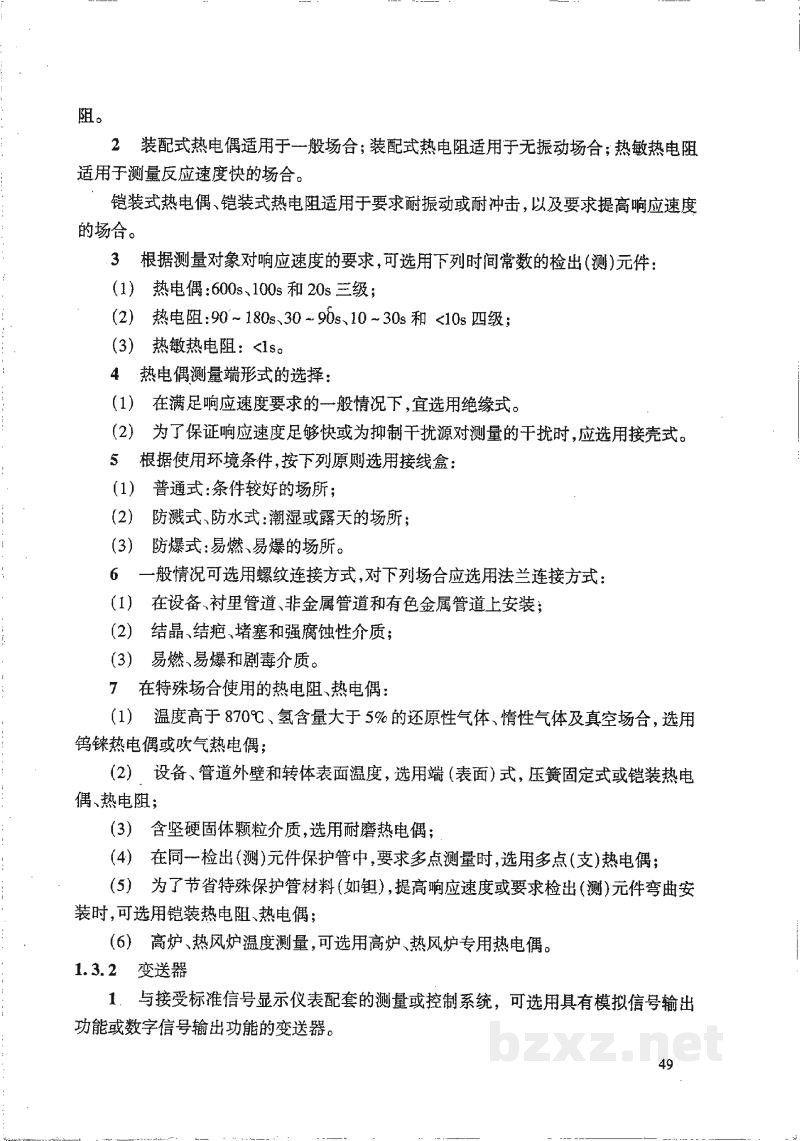

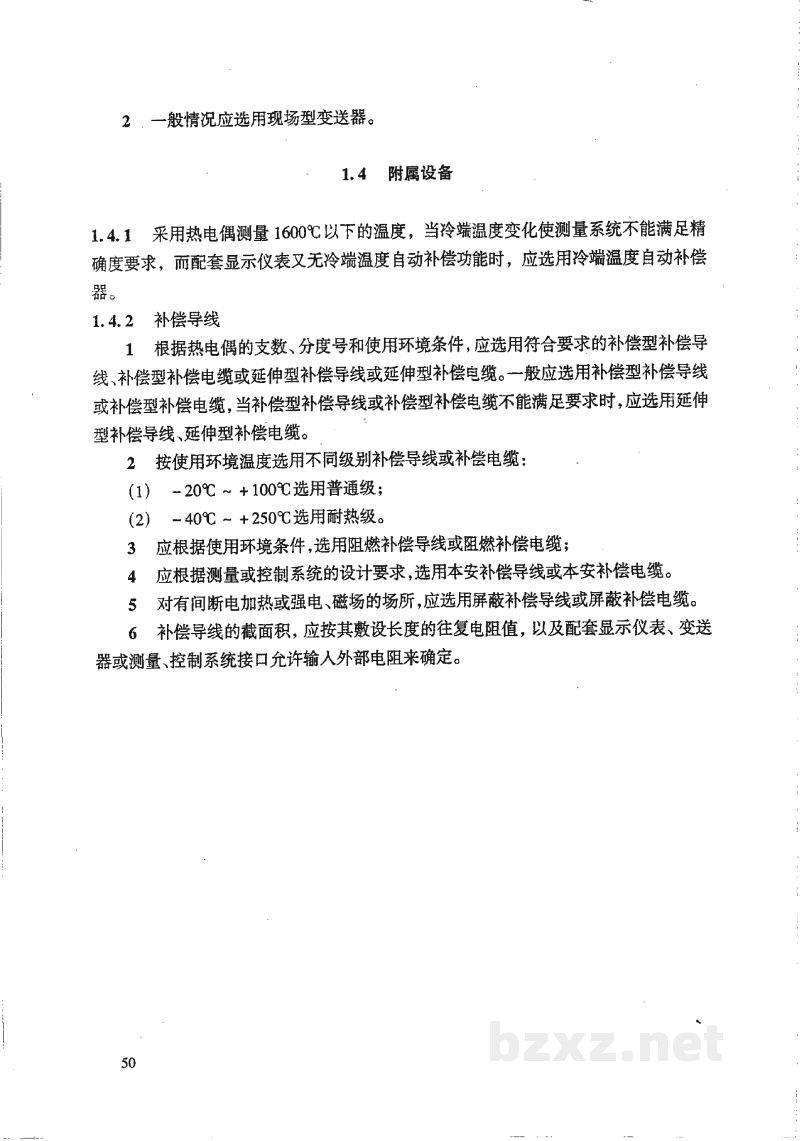

1. 根据温度测量范围,参照附录A选用相应分度号的热电偶、热电阻或热敏热电
